BICOS E CONECTORES DE REFRIGERAÇÃO MODELO J1
Ref: LB-J1
Compra 100% Segura
Código
Valor
Quantidade
Desenho técnico

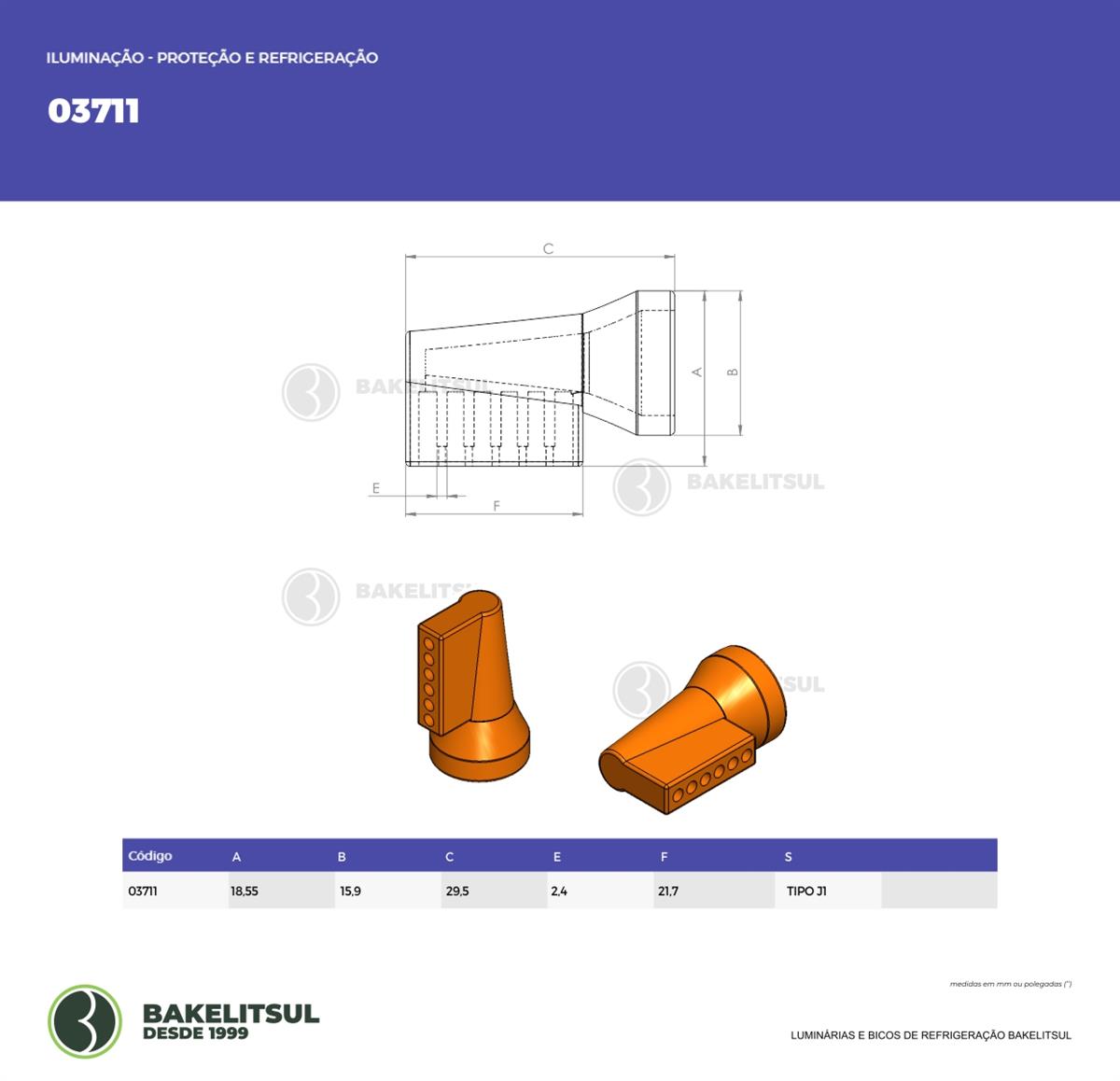

Código: 03711
LB-BICO REFRIGERACAO-PP-J1-SR-1/4-00-00-PSR-BOCAL SPRAY 90'
R$ 50,72
pc
Desenho técnico

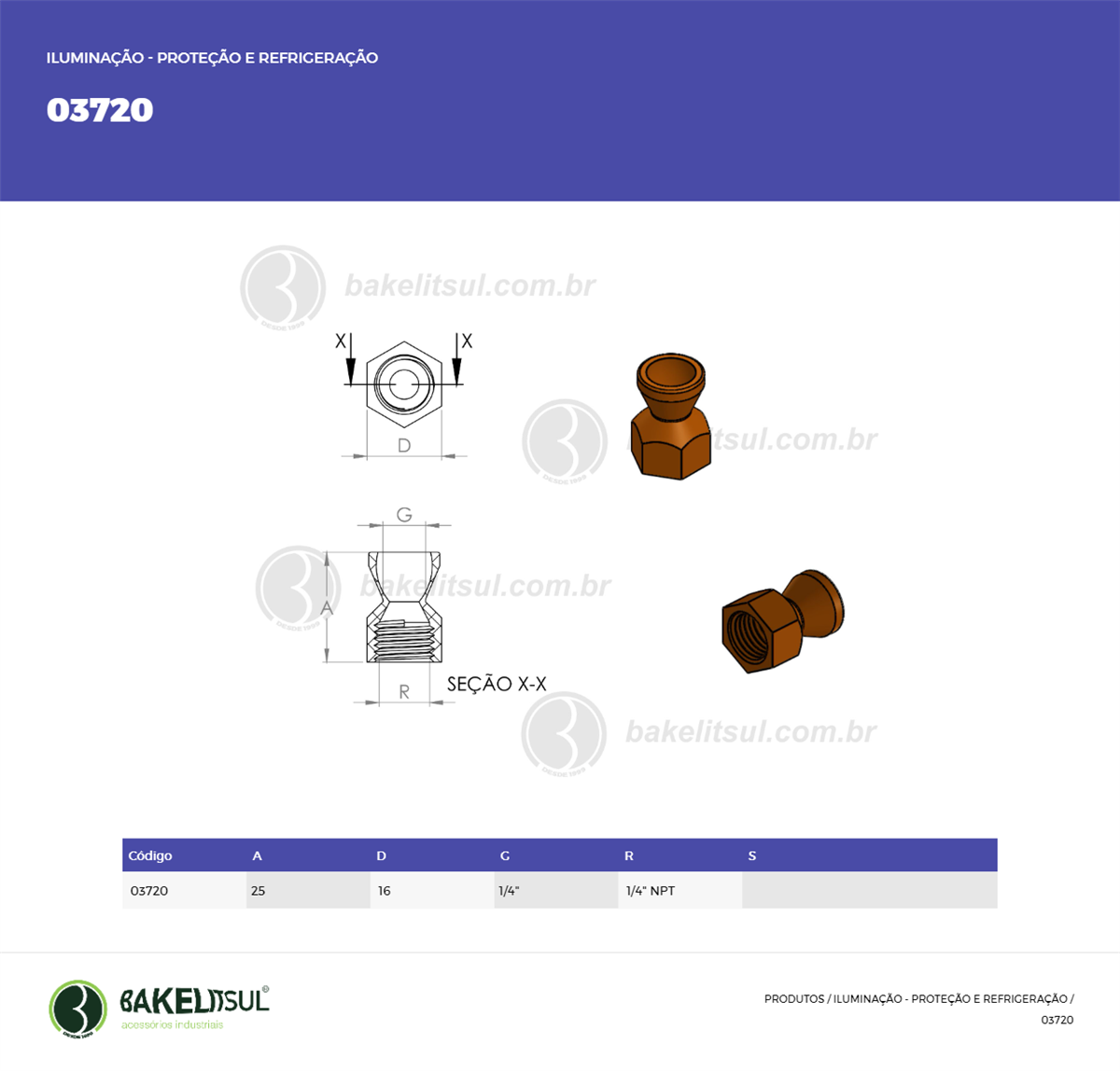

Código: 03720
LB-BICO REFRIGERACAO-PP-J1-SR-1/4-00-00-PSR-CONEC FEM 1/4F
R$ 32,59
pc
Desenho técnico

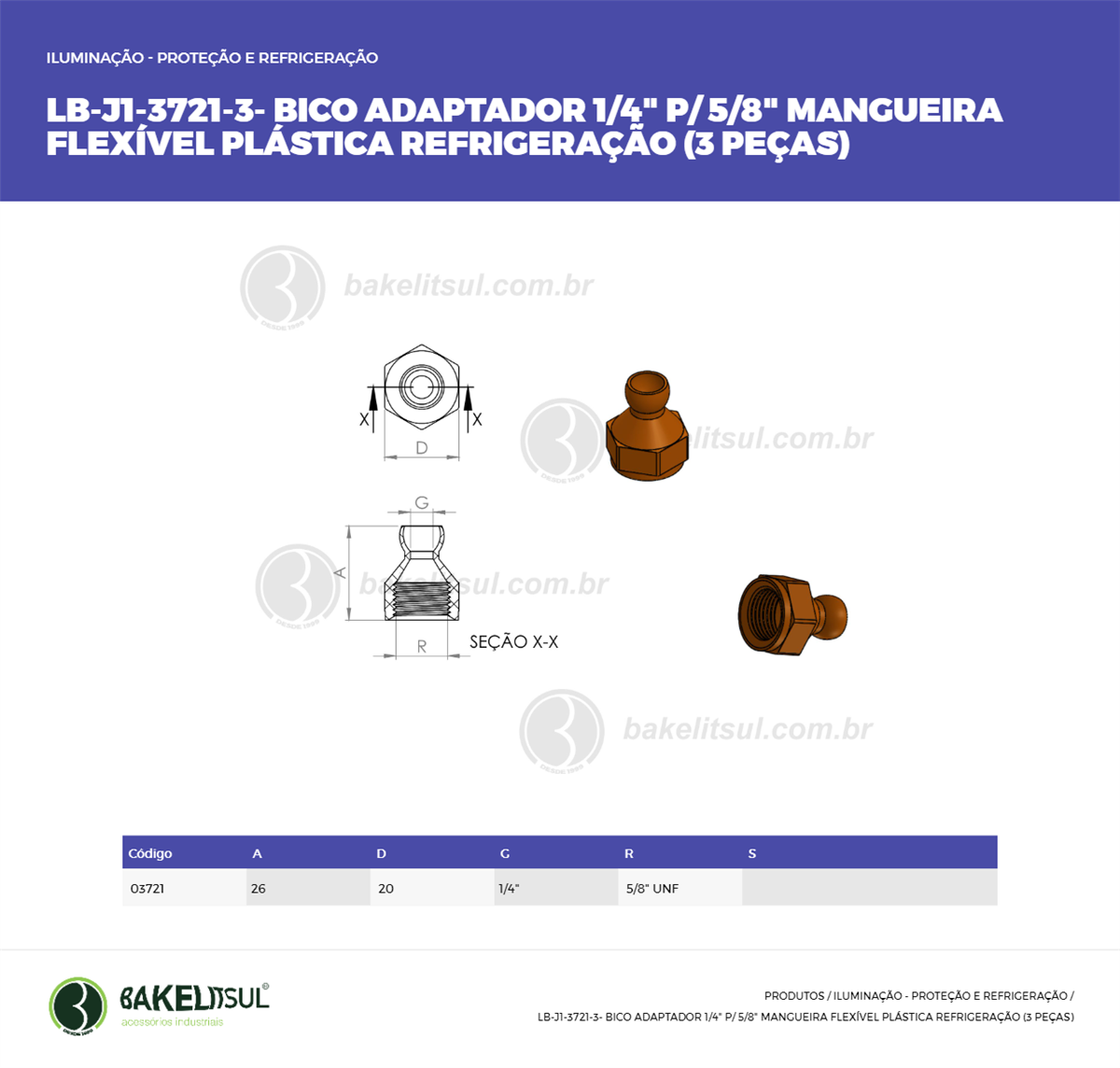

Código: 03721
LB-BICO REFRIGERACAO-PP-J1-SR-1/4-00-00-PSR-ADAPT P/ 5/8UNF
R$ 35,93
pc
Desenho técnico

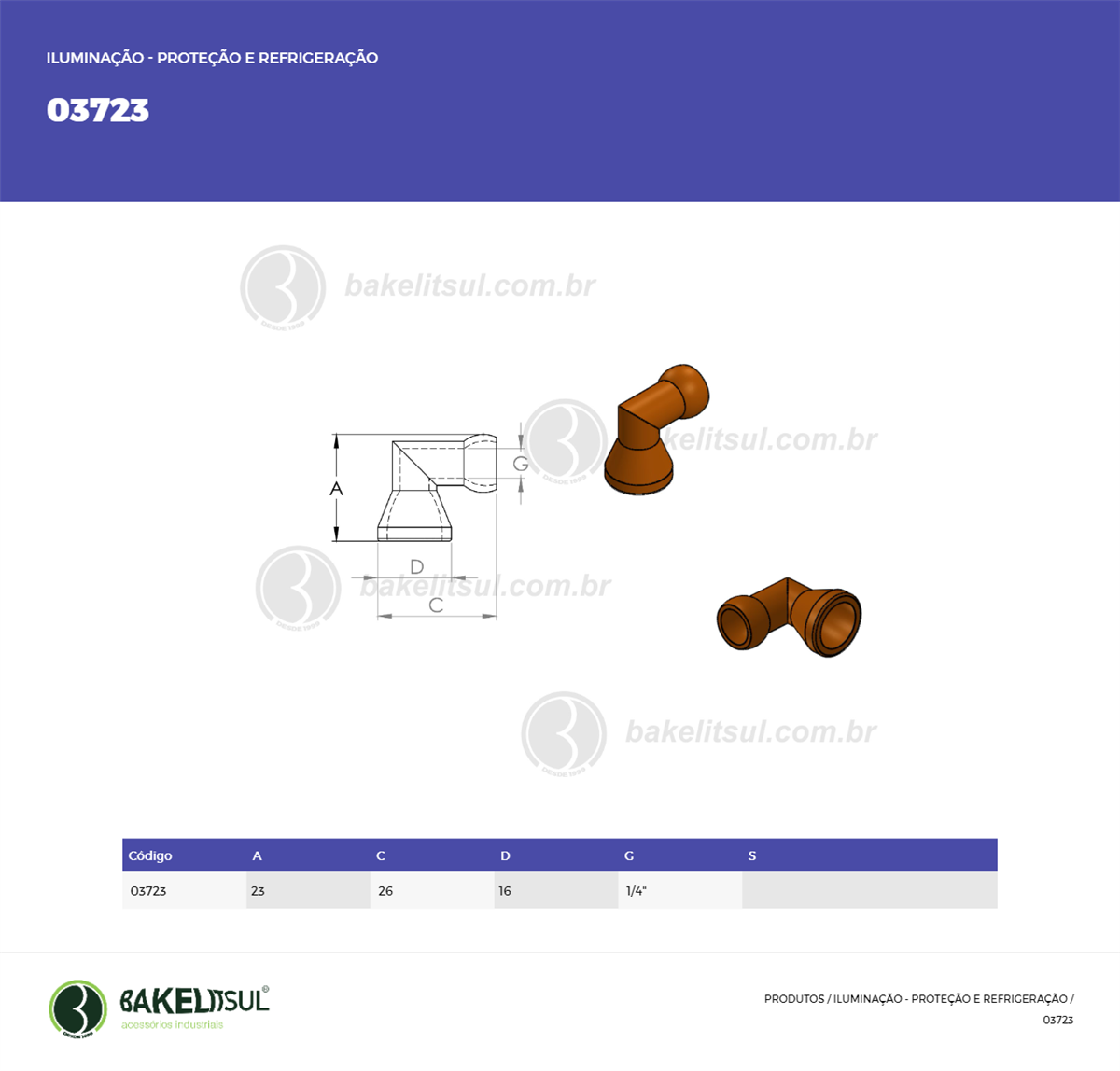

Código: 03723
LB-BICO REFRIGERACAO-PP-J1-SR-1/4-00-00-PSR-COTOVELO 90'P/EL
R$ 50,72
pc
Desenho técnico

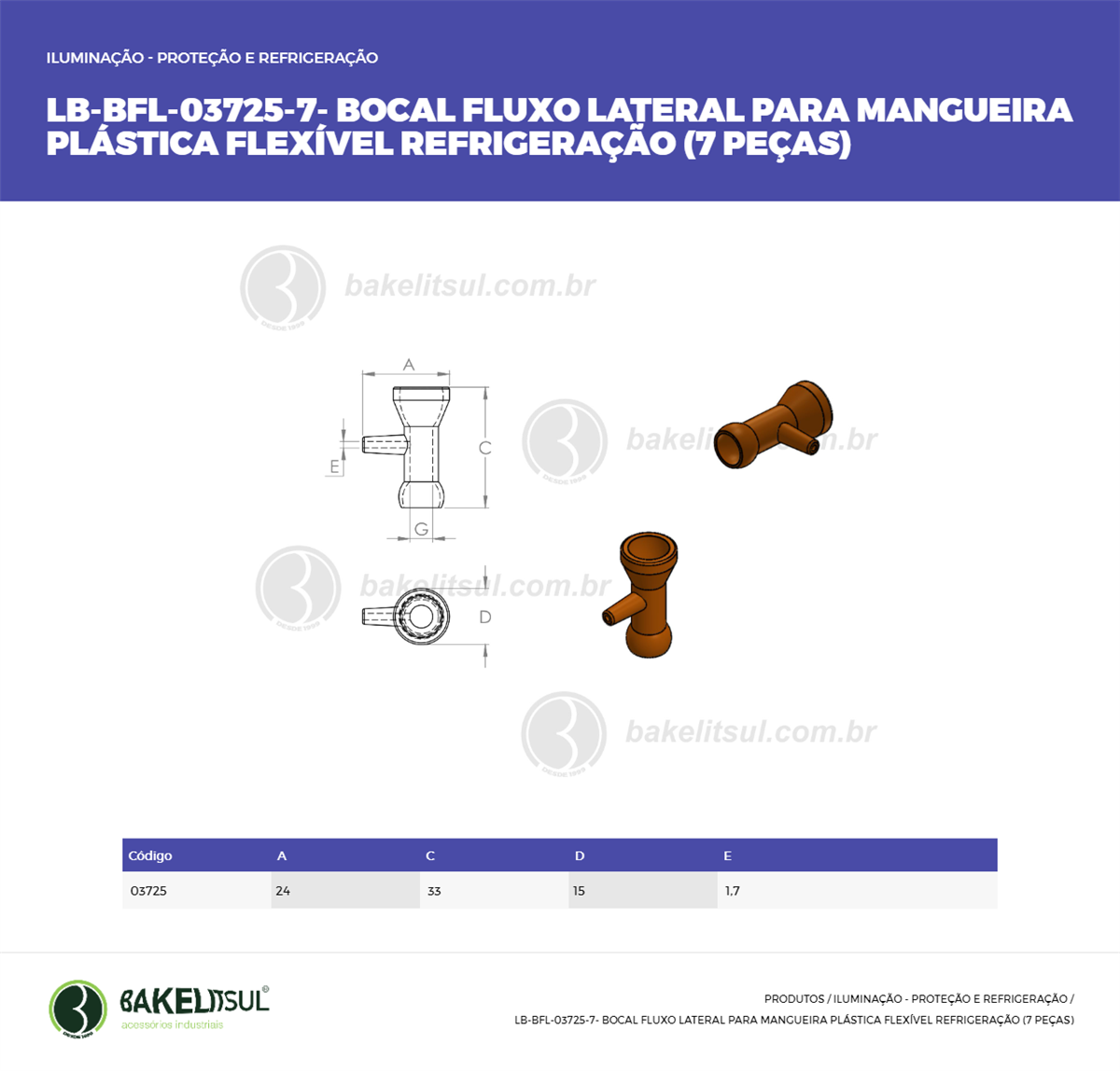

Código: 03725
LB-BICO REFRIGERACAO-PP-J1-SR-1/4-00-00-PSR-BOCAL FLUXO LATE
R$ 39,86
pc
Desenho técnico

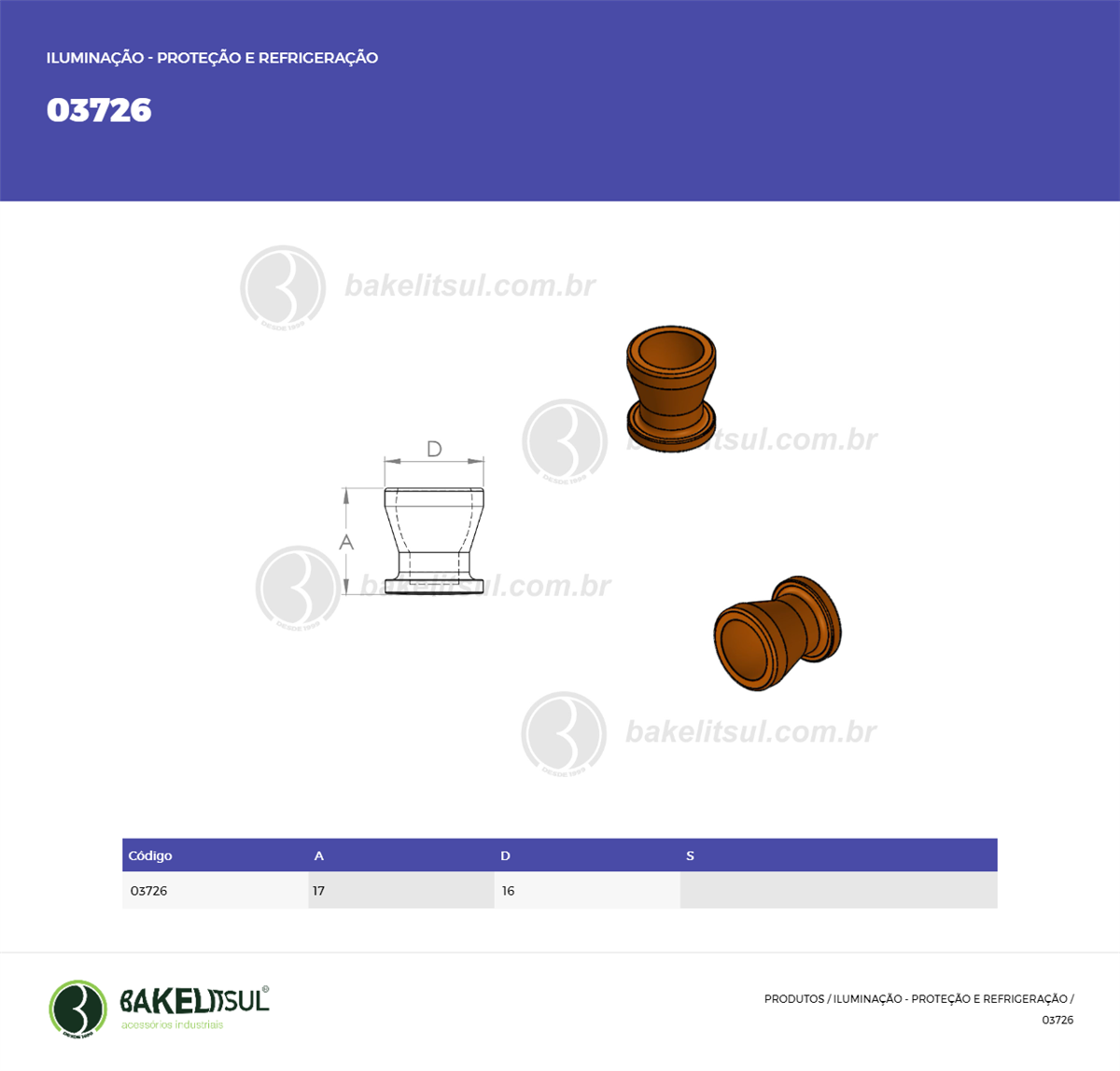

Código: 03726
LB-BICO REFRIGERACAO-PP-J1-SR-1/4-00-00-PSR-TAMPAO EXTREMID
R$ 42,44
pc
Desenho técnico

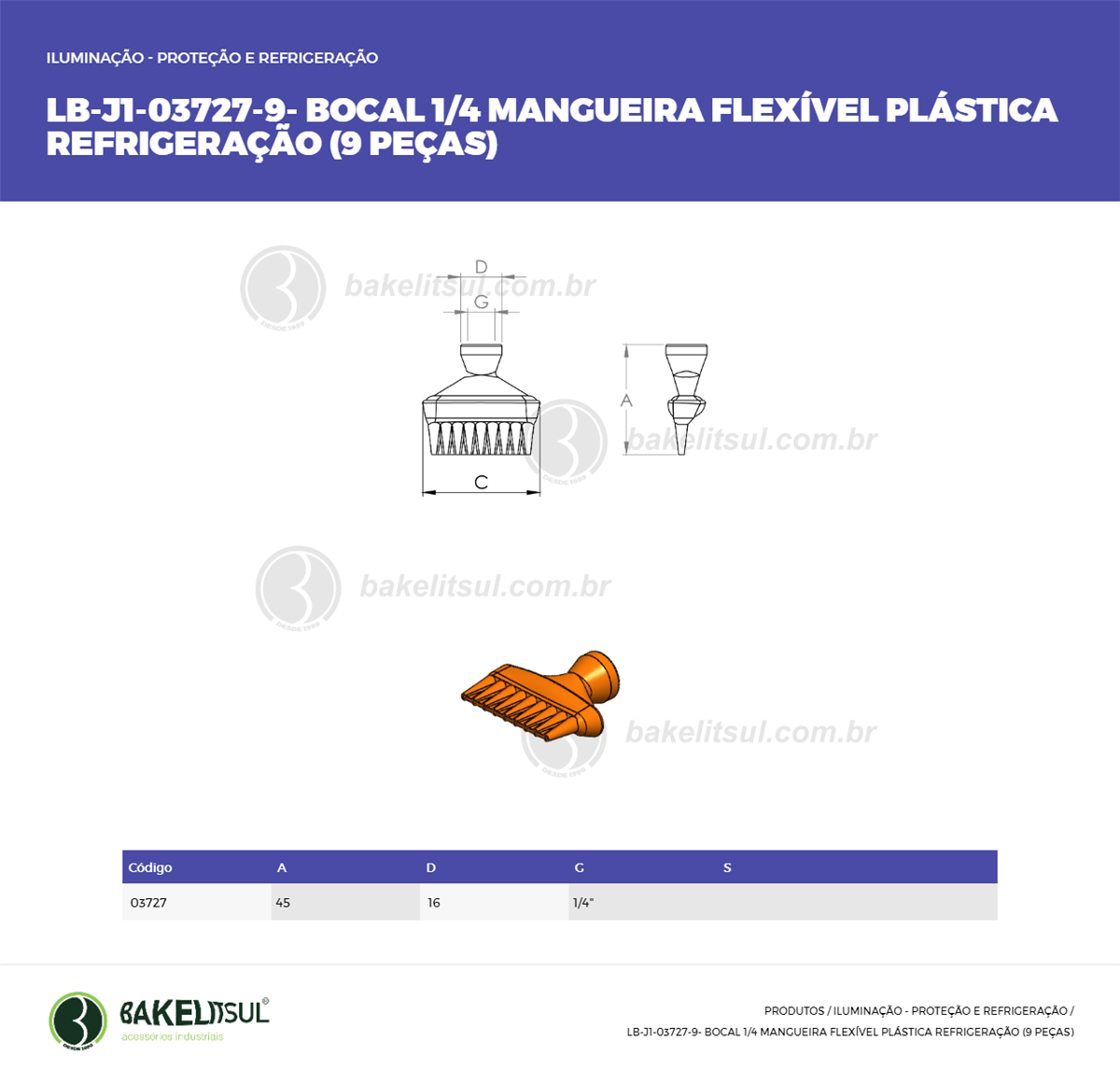

Código: 03727
LB-BICO REFRIGERACAO-PP-J1-SR-1/4-00-00-PSR-BOCAL SPRAY 40'
R$ 111,32
pc
Desenho técnico

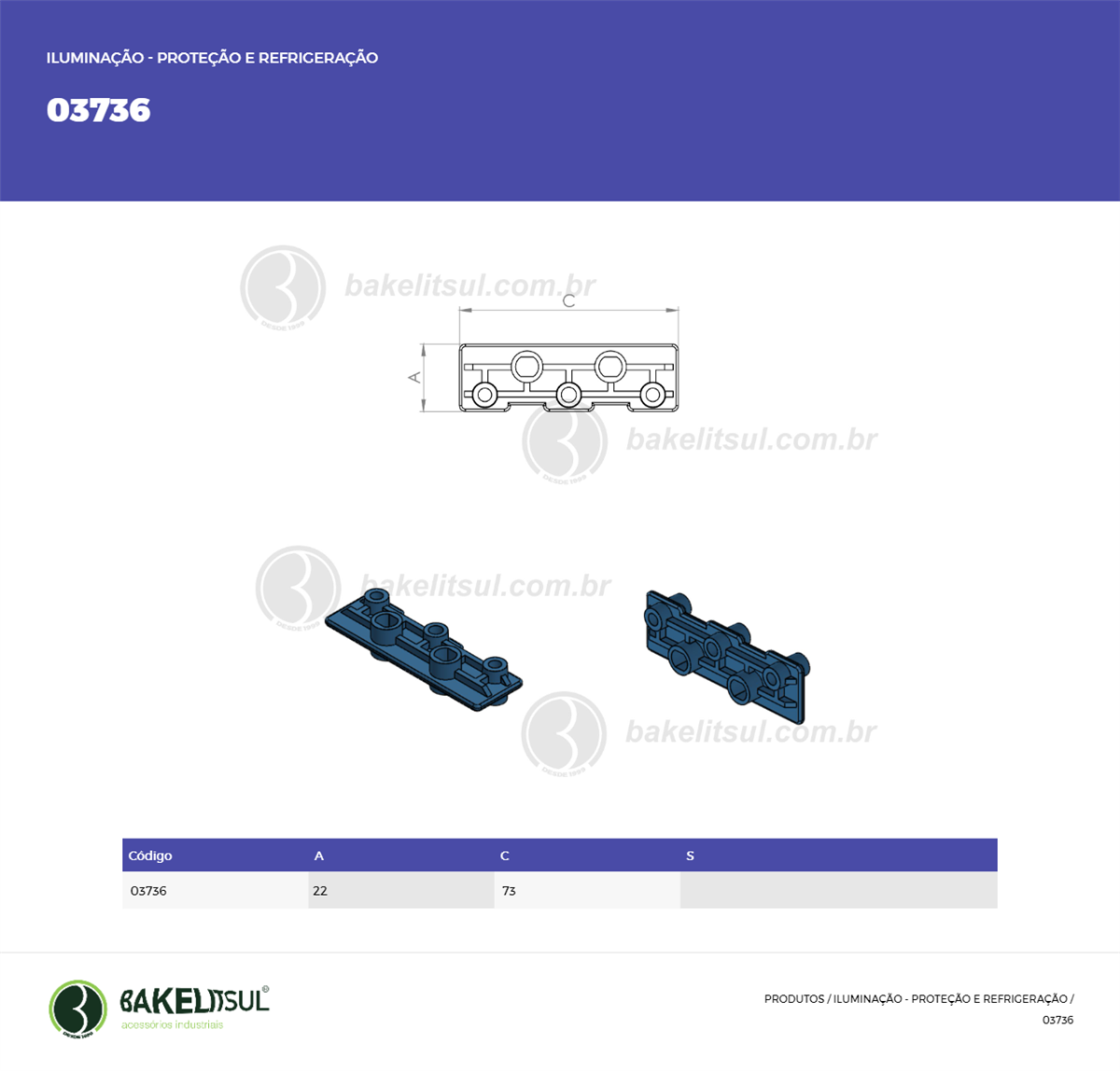

Código: 03736
LB-BICO REFRIGERACAO-PP-J1-SR-1/4-00-00-PSR-SUPORTE P/DISTRI
R$ 23,88
pc
Total: R$ 0.000,00
Sobre o produto:
Iluminação para máquinas industriais, proteções tipo sanfona contra poeira, cavacos de metal e óleo, visores de nível e bicos flexíveis para refrigeração de usinagem.
Descrição
ACABAMENTO
fabricado em tecnopolimer acetal(*) com acabamento superficial na cor laranja ou azul.
Caracteristicas Técnicas
FIXAÇÃO
Fixação através de rosca da peça ou encaixe por pressão.
MATÉRIA-PRIMA
(*)A resina de acetal Delrin® preenche a lacuna entre os metais e os plásticos comuns com uma combinação exclusiva de resistência à fluência, força, rigidez, dureza, estabilidade dimensional, robustez, resistência à fadiga, resistência a solventes e combustíveis, resistência à abrasão, baixo desgaste e baixo atrito.
USO
Montado na extremidade dos elos LB-JP-EL para fazer a fixação do conjunto na máquina, equipamento ou dispositivo de onde sairá o líquido de refrigeração.
Adequado para uso com acetona, álcool etílico, detergentes comerciais, gasolina, graxas, solventes laca, hidróxido de sódio, inseticidas, óleo de freio, água, ar. Não adequado para uso com ácidos, bases fortes, hidróxido de amônia, hipocloritos.

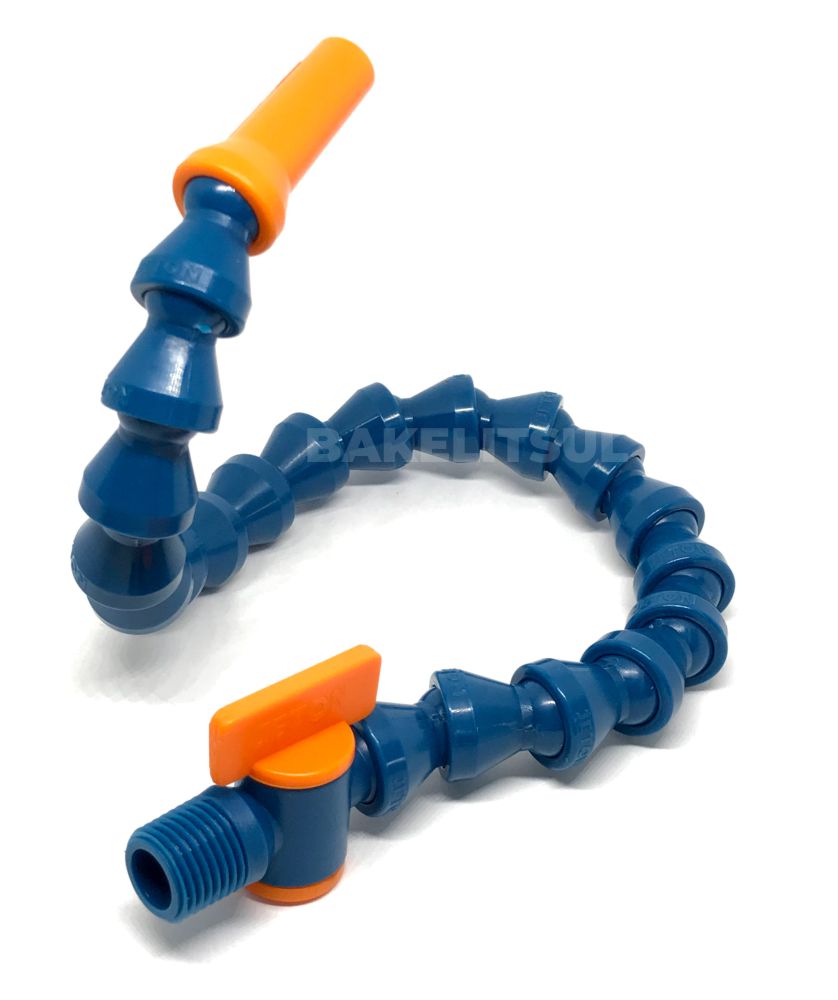

Monte seu conjunto conforme sua necessidade utilizando os elos LB-JP-EL e os diversos tipos de terminais.
PRESSÃO DE TRABALHO E FLUXO
Conjunto Tipo J1= 2,0~3,0 kg/cm² - 900litros/hora
Conjunto Tipo J2= 2,0~3,0 kg/cm² - 1500litros/hora
Conjunto Tipo J3= 1,4~2,0 kg/cm² - 1700litros/hora
Conjunto Tipo J4= 0,7~1,4 kg/cm² - 1900litros/hora
Ideal para trabalhar em temperaturas de até 65°C
DIFERENÇAS ENTRE OS CONJUNTOS
Conjunto Tipo J1= medida interna de passagem Ø6,35mm
Conjunto Tipo J2= medida interna de passagem Ø9,52mm
Conjunto Tipo J3= medida interna de passagem Ø12,7mm
Conjunto Tipo J4= medida interna de passagem Ø19,05mm
MEDIDAS EXTERNAS DAS ROSCAS NPT/BSP
Ao medir a cota "R" que corresponde a rosca você encontrará as seguintes medidas finais:
1/4"-18fios NPT= Øexterno da rosca 13,9mm
3/8"-18fios NPT=Øexterno da rosca 17,2mm
1/2"-14fios NPT = Øexterno da rosca 21,6mm
3/4"-14fios NPT = Øexterno da rosca 27mm
NPT= rosca cônica
