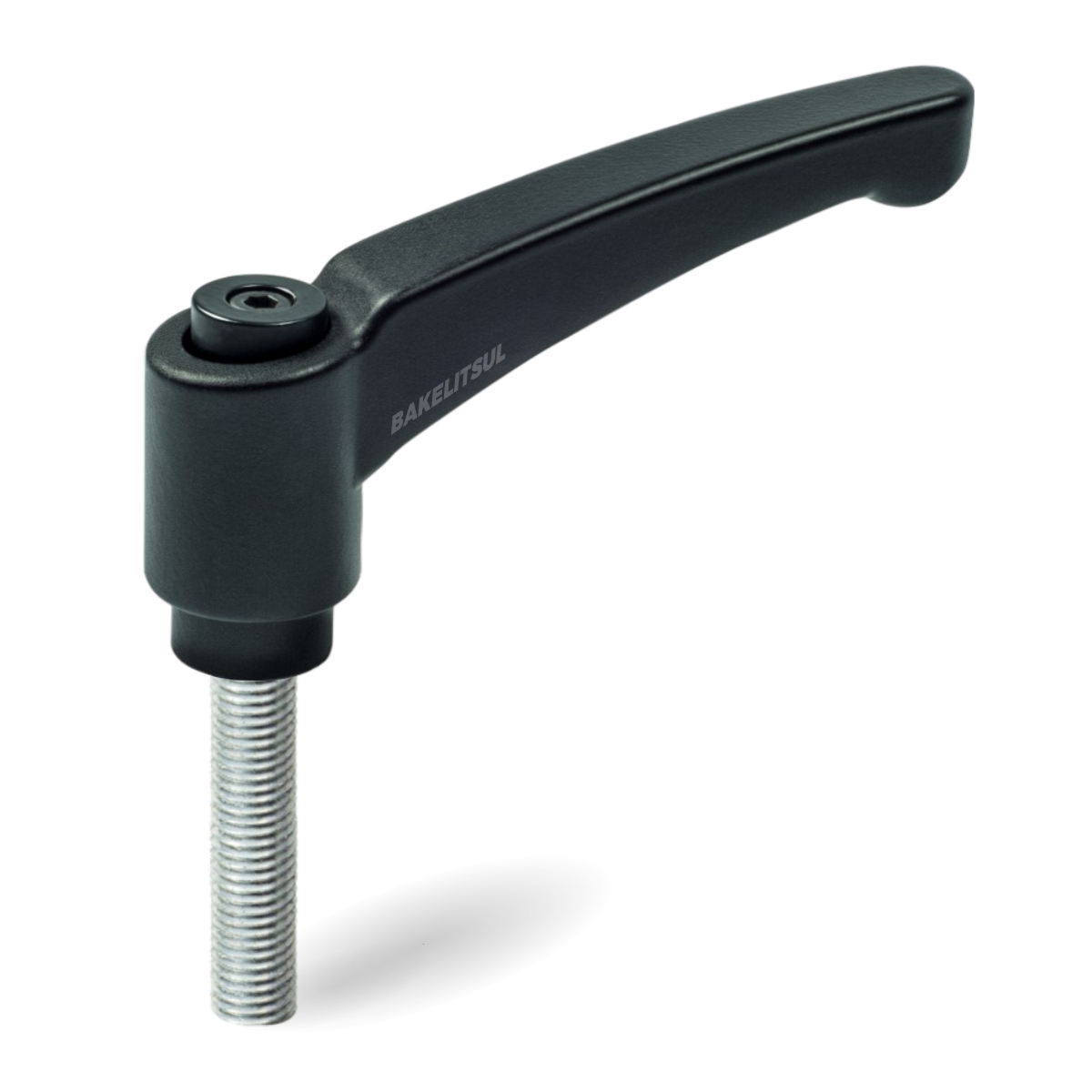

AJUSTADOR ALAVANCA TRAVA 100MM METÁLICA ROSCA EXTERNA-M12

Ref: AJ-H2-100-M12

Compra 100% Segura

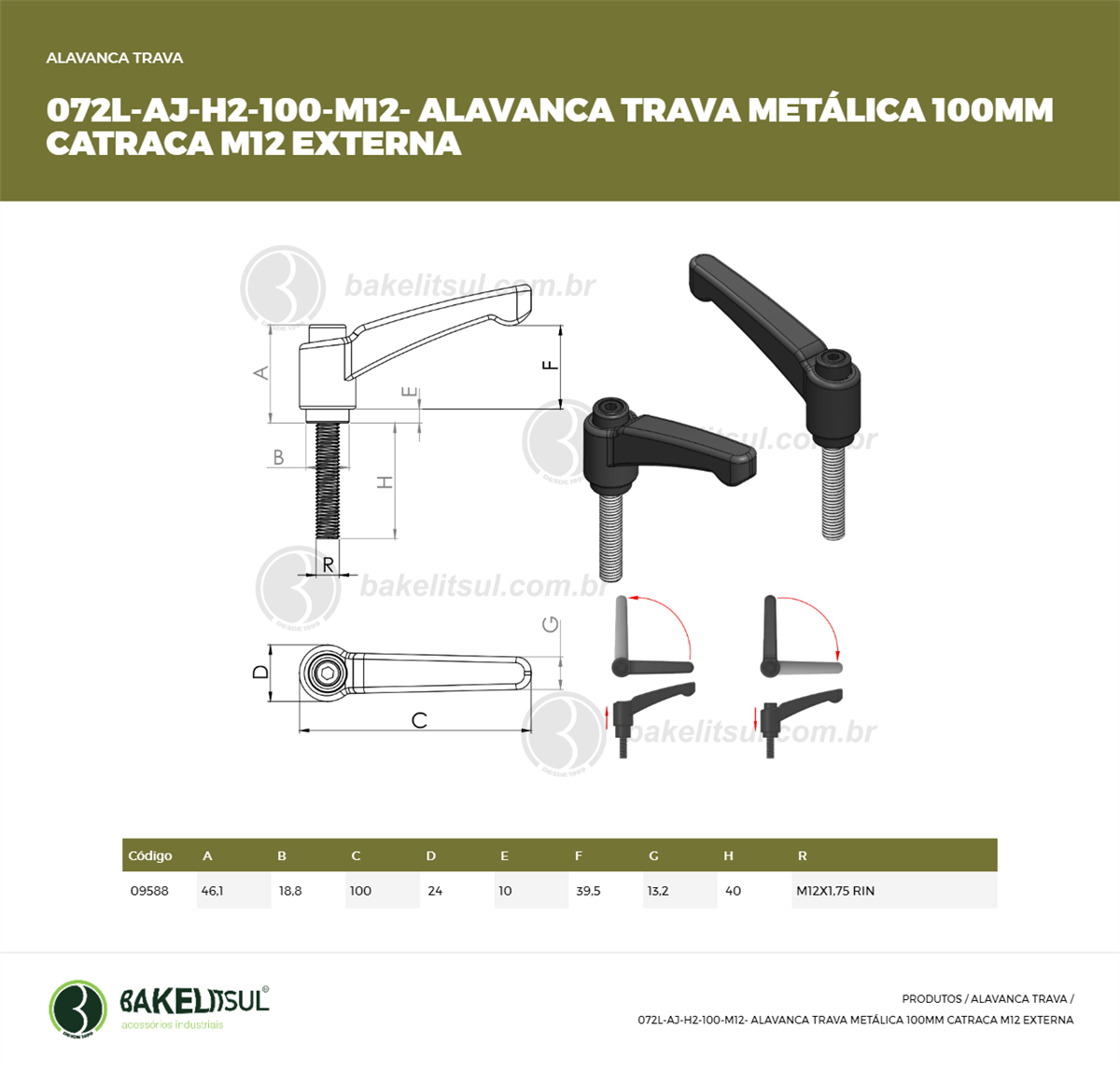

Desenho técnico

Código

Valor

Quantidade

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-100-M12- 20-RAC- Desenho técnico

Código: 09583

AJ-AJUSTADOR-ZK-H2-EX-100-M12- 20-RAC-

R$ 103,40
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-100-M12- 20-RIN- Desenho técnico

Código: 09584

AJ-AJUSTADOR-ZK-H2-EX-100-M12- 20-RIN-

R$ 119,31
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-100-M12- 30-RAC- Desenho técnico

Código: 09585

AJ-AJUSTADOR-ZK-H2-EX-100-M12- 30-RAC-

R$ 104,12
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-100-M12- 30-RIN- Desenho técnico

Código: 09586

AJ-AJUSTADOR-ZK-H2-EX-100-M12- 30-RIN-

R$ 120,03
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-100-M12- 40-RAC- Desenho técnico

Código: 09587

AJ-AJUSTADOR-ZK-H2-EX-100-M12- 40-RAC-

R$ 104,84
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-100-M12- 40-RIN- Desenho técnico

Código: 09588

AJ-AJUSTADOR-ZK-H2-EX-100-M12- 40-RIN-

R$ 120,76
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-100-M12- 50-RAC- Desenho técnico

Código: 09589

AJ-AJUSTADOR-ZK-H2-EX-100-M12- 50-RAC-

R$ 105,57
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-100-M12- 50-RIN- Desenho técnico

Código: 09590

AJ-AJUSTADOR-ZK-H2-EX-100-M12- 50-RIN-

R$ 121,48
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-100-M12- 60-RAC- Desenho técnico

Código: 09591

AJ-AJUSTADOR-ZK-H2-EX-100-M12- 60-RAC-

R$ 106,29
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-100-M12- 60-RIN- Desenho técnico

Código: 09592

AJ-AJUSTADOR-ZK-H2-EX-100-M12- 60-RIN-

R$ 122,19
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-100-M12- 70-RAC- Desenho técnico

Código: 09593

AJ-AJUSTADOR-ZK-H2-EX-100-M12- 70-RAC-

R$ 107,01
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-100-M12- 70-RIN- Desenho técnico

Código: 09594

AJ-AJUSTADOR-ZK-H2-EX-100-M12- 70-RIN-

R$ 122,93
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-100-M12- 80-RAC- Desenho técnico

Código: 09595

AJ-AJUSTADOR-ZK-H2-EX-100-M12- 80-RAC-

R$ 107,74
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-100-M12- 80-RIN- Desenho técnico

Código: 09596

AJ-AJUSTADOR-ZK-H2-EX-100-M12- 80-RIN-

R$ 123,65
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-100-M12- 90-RAC- Desenho técnico

Código: 09597

AJ-AJUSTADOR-ZK-H2-EX-100-M12- 90-RAC-

R$ 108,46
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-100-M12- 90-RIN- Desenho técnico

Código: 09598

AJ-AJUSTADOR-ZK-H2-EX-100-M12- 90-RIN-

R$ 124,37
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-100-M12-100-RAC- Desenho técnico

Código: 09599

AJ-AJUSTADOR-ZK-H2-EX-100-M12-100-RAC-

R$ 109,19
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-100-M12-100-RIN- Desenho técnico

Código: 09600

AJ-AJUSTADOR-ZK-H2-EX-100-M12-100-RIN-

R$ 125,10
pc

Total: R$ 0.000,00

Sobre o produto:

Ajustadores tipo Alavanca Trava são usados em ajustes manuais onde houver limitação de espaço para a rotação completa de 360°

Arquivos para download

Descrição

ACABAMENTO

Maçaneta injetada em Zamak (*), acabamento superficial pintado em preto epoxi texturizado. Conjunto interno de catraca injetado em zamak (*) pintado em preto epoxi texturizado, mola e parafuso sextavado interno de fixação do conjunto em aço inoxidável AISI304.



Caracteristicas Técnicas

ROSCA EXTERNA

Rosca externa conforme normas abaixo:

Aço Baixo Carbono (RAC)

Rosca BSW: BS 84 - média

Rosca UNC: ASME B 1.1 - 2A

Rosca Métrica (MA): DIN 13 (ISO 965) - 6g

Aço Inoxidável AISI 304 (RIN)

Rosca BSW: BS 84 - média

Rosca UNC: ANSI B 1.1 - 2A

Rosca Métrica (MA): DIN 13 (ISO 965) - 6g

Aço inox austenítico, não magnético e não temperável

MATÉRIA-PRIMA

(*)Zamak: denominação genérica de diversas ligas metálicas com ponto de fusão entre 385°C e 485°C, contendo basicamente zinco (Zn), juntamente com Alumínio (Al), Magnésio (Mg) e Cobre (Cu), O nome vem de Zinco-Magnésio-Alumínio-Kupfer (cobre, em alemão).

USO

Ajustadores tipo Alavanca Trava são usados em ajustes manuais onde houver limitação de espaço para a rotação completa de 360°. Para isso, a maçaneta conta com sistema de catraca e retorna a posição inicial sem alteração na posição da rosca.
