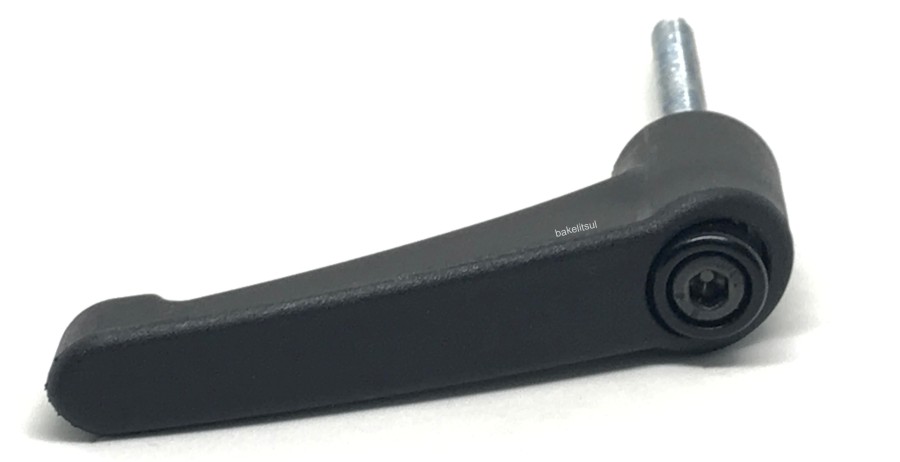

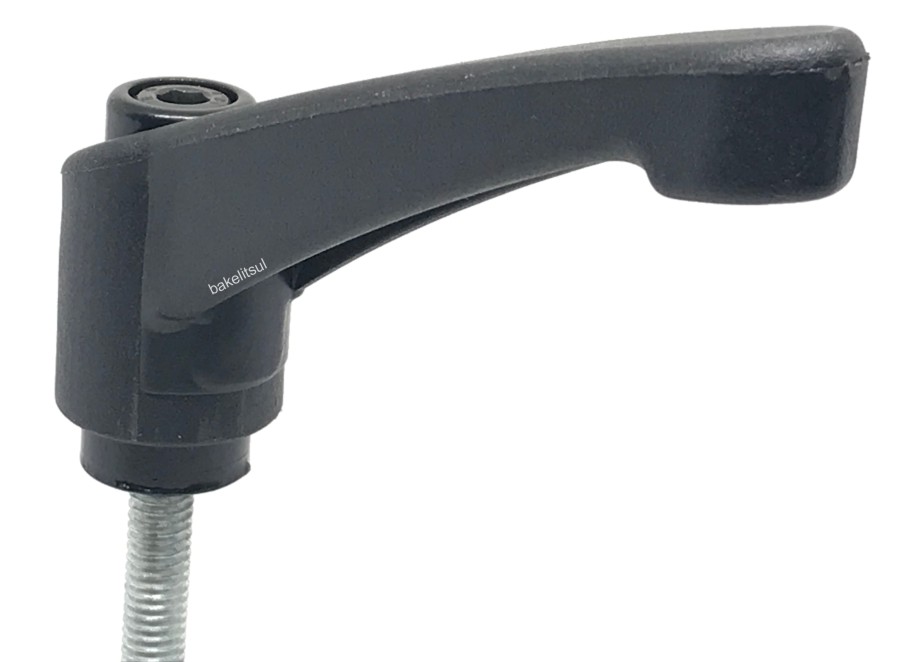

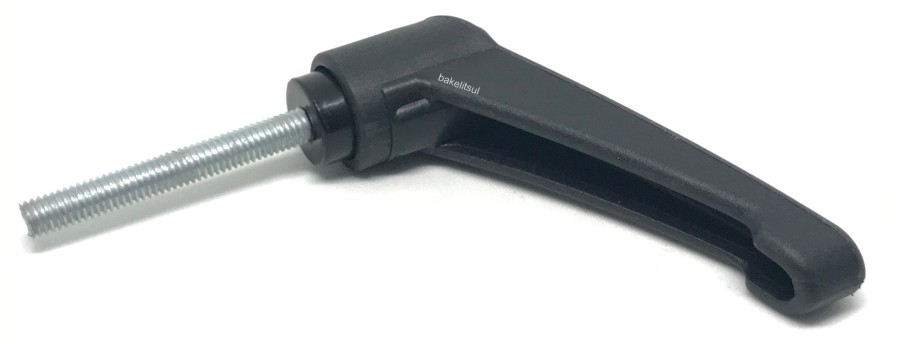

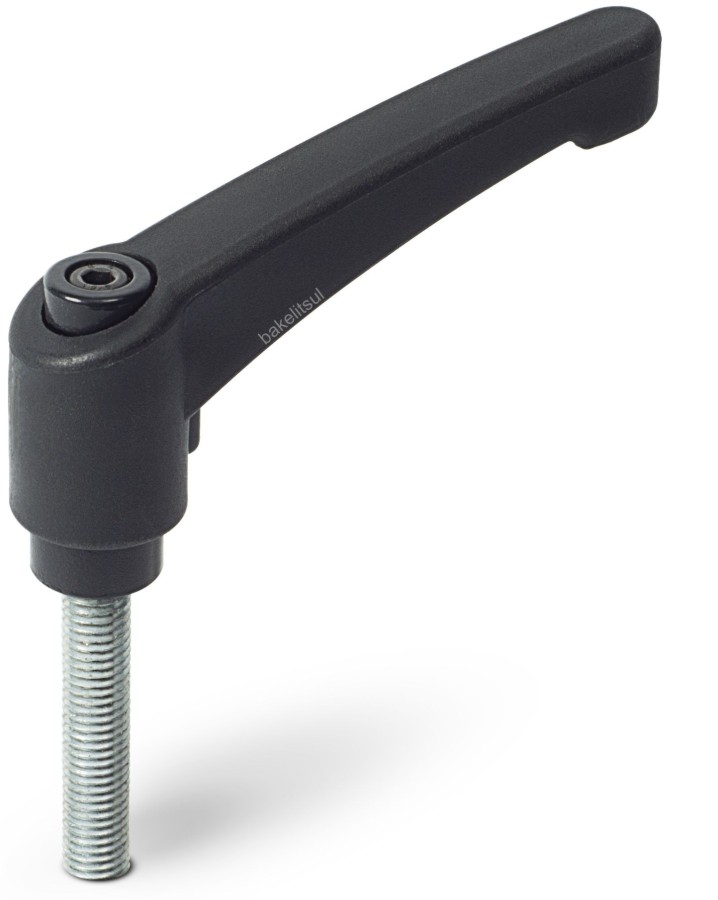

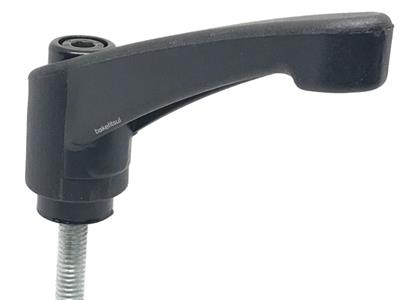

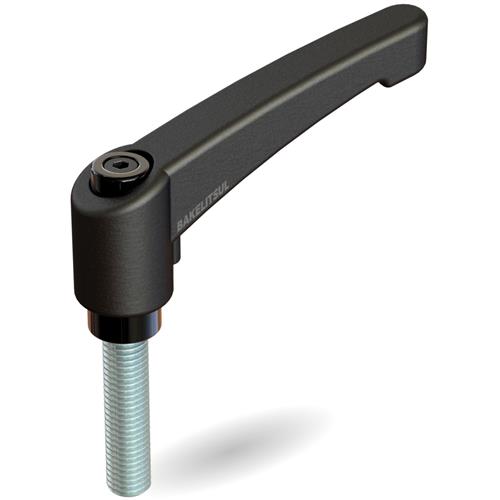

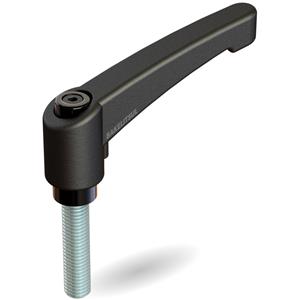

AJUSTADOR ALAVANCA TRAVA 100MM PLÁSTICA ROSCA EXTERNA M12

Ref: AJ-B2-100-M12

Compra 100% Segura

Desenho técnico

Código

Valor

Quantidade

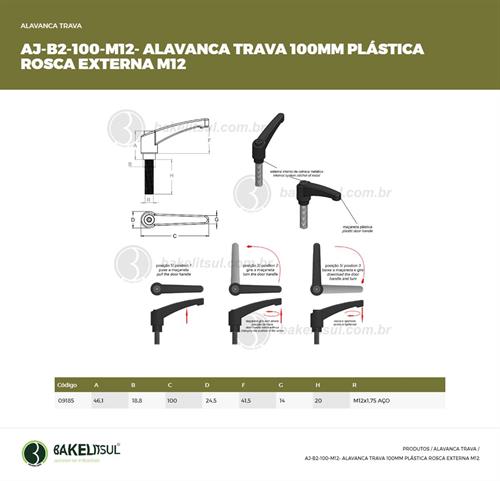

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-100-M12- 20-RAC- Desenho técnico

Código: 09185

AJ-AJUSTADOR-PP-B2-EX-100-M12- 20-RAC-

R$ 43,38
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-100-M12- 20-RIN- Desenho técnico

Código: 09186

AJ-AJUSTADOR-PP-B2-EX-100-M12- 20-RIN-

R$ 52,81
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-100-M12- 30-RAC- Desenho técnico

Código: 09187

AJ-AJUSTADOR-PP-B2-EX-100-M12- 30-RAC-

R$ 44,02
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-100-M12- 30-RIN- Desenho técnico

Código: 09188

AJ-AJUSTADOR-PP-B2-EX-100-M12- 30-RIN-

R$ 55,33
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-100-M12- 40-RAC- Desenho técnico

Código: 09189

AJ-AJUSTADOR-PP-B2-EX-100-M12- 40-RAC-

R$ 44,64
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-100-M12- 40-RIN- Desenho técnico

Código: 09190

AJ-AJUSTADOR-PP-B2-EX-100-M12- 40-RIN-

R$ 57,85
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-100-M12- 50-RAC- Desenho técnico

Código: 09191

AJ-AJUSTADOR-PP-B2-EX-100-M12- 50-RAC-

R$ 45,28
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-100-M12- 50-RIN- Desenho técnico

Código: 09192

AJ-AJUSTADOR-PP-B2-EX-100-M12- 50-RIN-

R$ 60,36
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-100-M12- 60-RAC- Desenho técnico

Código: 09193

AJ-AJUSTADOR-PP-B2-EX-100-M12- 60-RAC-

R$ 45,90
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-100-M12- 60-RIN- Desenho técnico

Código: 09194

AJ-AJUSTADOR-PP-B2-EX-100-M12- 60-RIN-

R$ 62,87
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-100-M12- 70-RAC- Desenho técnico

Código: 09195

AJ-AJUSTADOR-PP-B2-EX-100-M12- 70-RAC-

R$ 46,53
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-100-M12- 70-RIN- Desenho técnico

Código: 09196

AJ-AJUSTADOR-PP-B2-EX-100-M12- 70-RIN-

R$ 65,39
pc

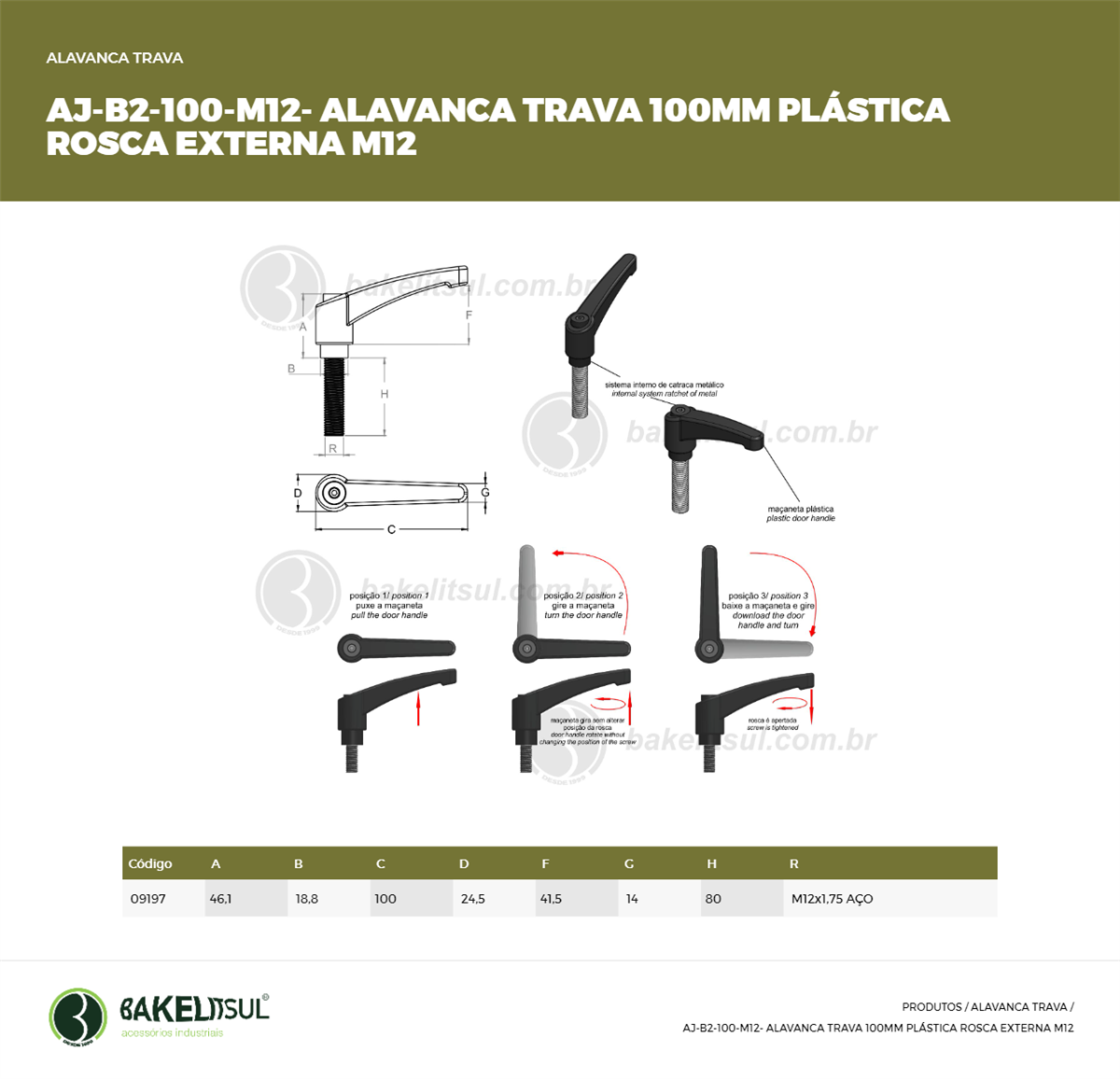

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-100-M12- 80-RAC- Desenho técnico

Código: 09197

AJ-AJUSTADOR-PP-B2-EX-100-M12- 80-RAC-

R$ 47,15
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-100-M12- 80-RIN- Desenho técnico

Código: 09198

AJ-AJUSTADOR-PP-B2-EX-100-M12- 80-RIN-

R$ 67,91
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-100-M12- 90-RAC- Desenho técnico

Código: 09199

AJ-AJUSTADOR-PP-B2-EX-100-M12- 90-RAC-

R$ 47,79
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-100-M12- 90-RIN- Desenho técnico

Código: 09200

AJ-AJUSTADOR-PP-B2-EX-100-M12- 90-RIN-

R$ 70,42
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-100-M12-100-RAC- Desenho técnico

Código: 09201

AJ-AJUSTADOR-PP-B2-EX-100-M12-100-RAC-

R$ 48,42
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-100-M12-100-RIN- Desenho técnico

Código: 09202

AJ-AJUSTADOR-PP-B2-EX-100-M12-100-RIN-

R$ 72,94
pc

Total: R$ 0.000,00

Sobre o produto:

Ajustadores tipo Alavanca Trava são usados em ajustes manuais onde houver limitação de espaço para a rotação completa de 360°.

Arquivos para download

Descrição

ACABAMENTO

Maçaneta injetada em polímero plástico, acabamento superficial texturizado em preto. Conjunto interno de catraca injetado em zamak (*), mola e parafuso sextavado interno de fixação do conjunto em aço inoxidável AISI304.



Caracteristicas Técnicas

ROSCA EXTERNA

Rosca externa conforme normas abaixo:

Aço Baixo Carbono (RAC)

Rosca BSW: BS 84 - média

Rosca UNC: ASME B 1.1 - 2A

Rosca Métrica (MA): DIN 13 (ISO 965) - 6g

Aço Inoxidável AISI 304 (RIN)

Rosca BSW: BS 84 - média

Rosca UNC: ANSI B 1.1 - 2A

Rosca Métrica (MA): DIN 13 (ISO 965) - 6g

Aço inox austenítico, não magnético e não temperável

MATÉRIA-PRIMA

(*)Zamak: denominação genérica de diversas ligas metálicas com ponto de fusão entre 385°C e 485°C, contendo basicamente zinco (Zn), juntamente com Alumínio (Al), Magnésio (Mg) e Cobre (Cu), O nome vem de Zinco-Magnésio-Alumínio-Kupfer (cobre, em alemão).

USO

Ajustadores tipo Alavanca Trava são usados em ajustes manuais onde houver limitação de espaço para a rotação completa de 360°. Para isso, a maçaneta conta com sistema de catraca e retorna a posição inicial sem alteração na posição da rosca.
