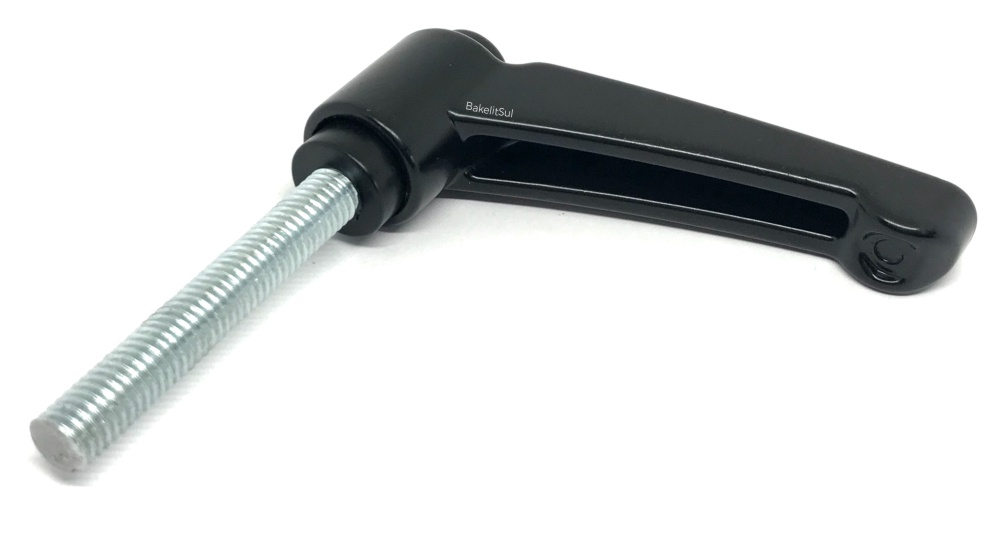

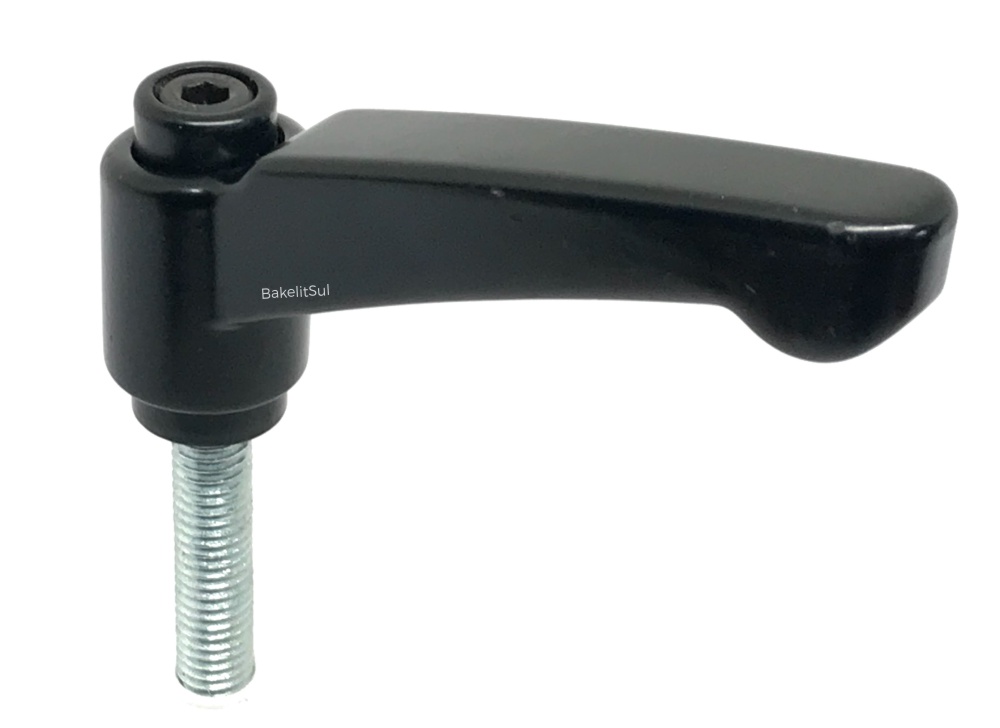

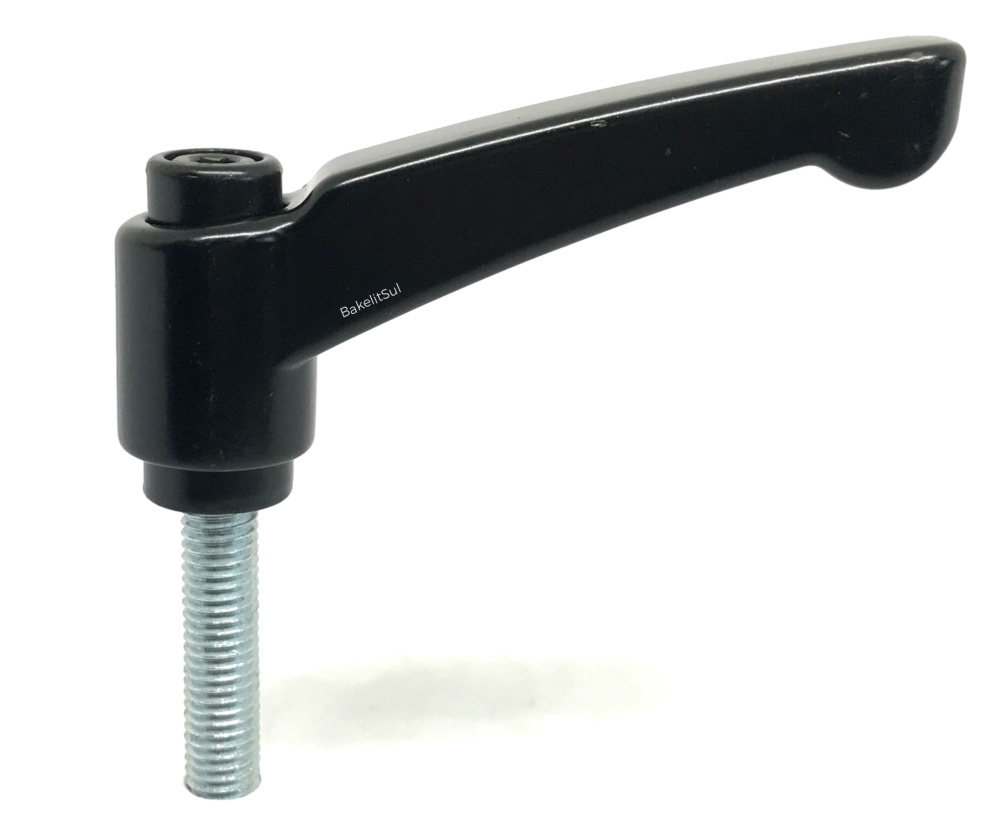

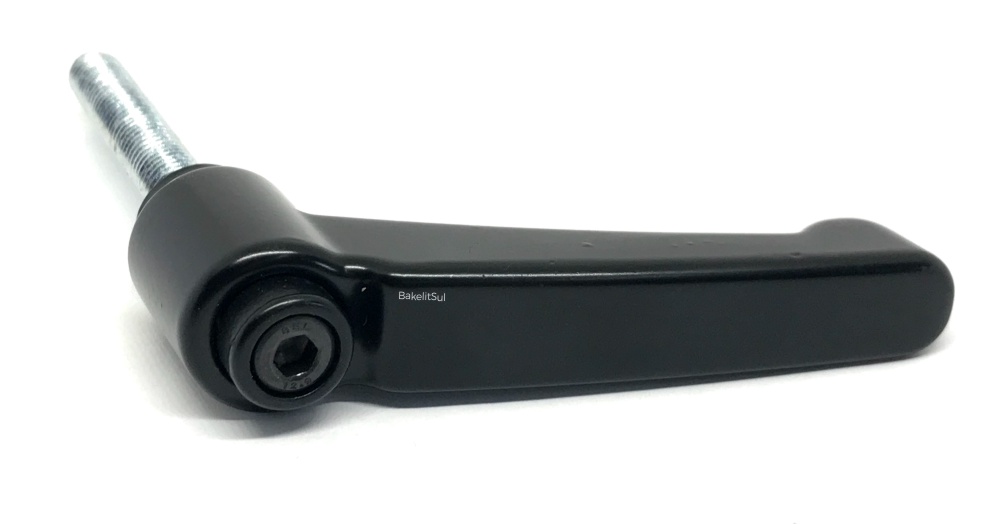

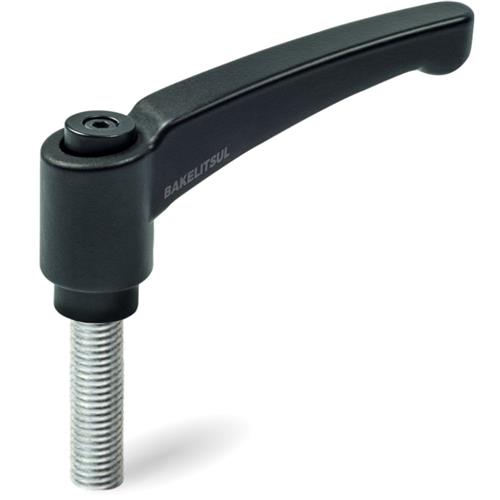

AJUSTADOR ALAVANCA TRAVA 120MM METÁLICA ROSCA EXTERNA-5/8"

Ref: AJ-H2-120-5/8

Compra 100% Segura

Desenho técnico

Código

Valor

Quantidade

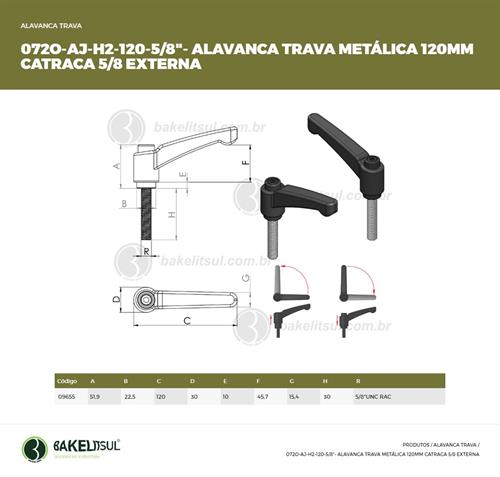

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120- 5/8- 30-RAC- Desenho técnico

Código: 09655

AJ-AJUSTADOR-ZK-H2-EX-120- 5/8- 30-RAC-

R$ 159,08
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120- 5/8- 30-RIN- Desenho técnico

Código: 09656

AJ-AJUSTADOR-ZK-H2-EX-120- 5/8- 30-RIN-

R$ 188,00
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120- 5/8- 40-RAC- Desenho técnico

Código: 09657

AJ-AJUSTADOR-ZK-H2-EX-120- 5/8- 40-RAC-

R$ 161,97
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120- 5/8- 40-RIN- Desenho técnico

Código: 09658

AJ-AJUSTADOR-ZK-H2-EX-120- 5/8- 40-RIN-

R$ 190,89
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120- 5/8- 50-RAC- Desenho técnico

Código: 09659

AJ-AJUSTADOR-ZK-H2-EX-120- 5/8- 50-RAC-

R$ 162,69
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120- 5/8- 50-RIN- Desenho técnico

Código: 09660

AJ-AJUSTADOR-ZK-H2-EX-120- 5/8- 50-RIN-

R$ 191,61
pc

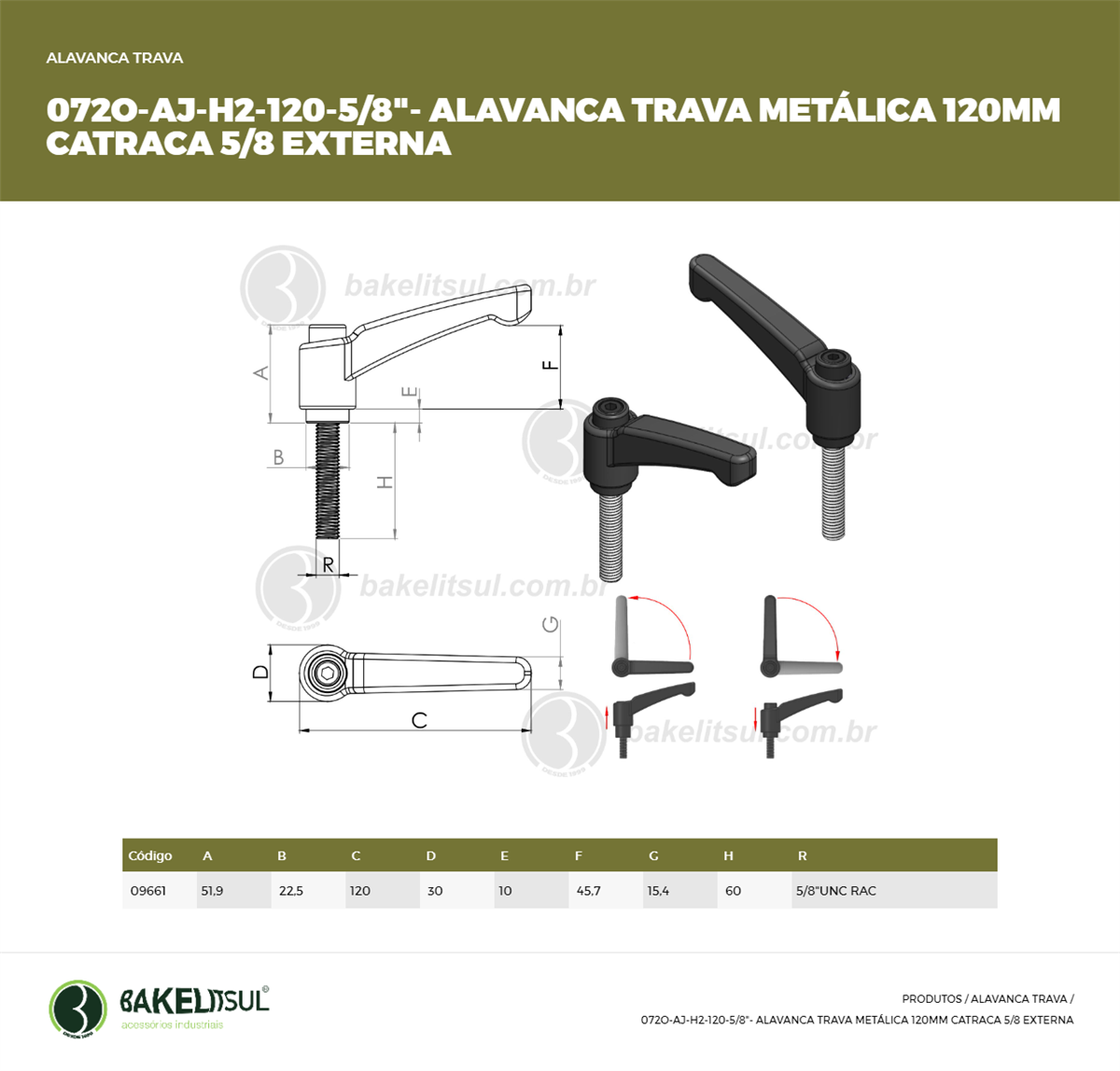

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120- 5/8- 60-RAC- Desenho técnico

Código: 09661

AJ-AJUSTADOR-ZK-H2-EX-120- 5/8- 60-RAC-

R$ 163,48
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120- 5/8- 60-RIN- Desenho técnico

Código: 09662

AJ-AJUSTADOR-ZK-H2-EX-120- 5/8- 60-RIN-

R$ 192,40
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120- 5/8- 70-RAC- Desenho técnico

Código: 09663

AJ-AJUSTADOR-ZK-H2-EX-120- 5/8- 70-RAC-

R$ 164,14
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120- 5/8- 70-RIN- Desenho técnico

Código: 09664

AJ-AJUSTADOR-ZK-H2-EX-120- 5/8- 70-RIN-

R$ 193,06
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120- 5/8- 80-RAC- Desenho técnico

Código: 09665

AJ-AJUSTADOR-ZK-H2-EX-120- 5/8- 80-RAC-

R$ 164,86
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120- 5/8- 80-RIN- Desenho técnico

Código: 09666

AJ-AJUSTADOR-ZK-H2-EX-120- 5/8- 80-RIN-

R$ 193,78
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120- 5/8- 90-RAC- Desenho técnico

Código: 09667

AJ-AJUSTADOR-ZK-H2-EX-120- 5/8- 90-RAC-

R$ 165,61
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120- 5/8- 90-RIN- Desenho técnico

Código: 09668

AJ-AJUSTADOR-ZK-H2-EX-120- 5/8- 90-RIN-

R$ 194,54
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120- 5/8-100-RAC- Desenho técnico

Código: 09669

AJ-AJUSTADOR-ZK-H2-EX-120- 5/8-100-RAC-

R$ 166,32
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120- 5/8-100-RIN- Desenho técnico

Código: 09670

AJ-AJUSTADOR-ZK-H2-EX-120- 5/8-100-RIN-

R$ 195,24
pc

Total: R$ 0.000,00

Sobre o produto:

Ajustadores tipo Alavanca Trava são usados em ajustes manuais onde houver limitação de espaço para a rotação completa de 360°

Arquivos para download

Descrição

ACABAMENTO

Maçaneta injetada em Zamak (*), acabamento superficial pintado em preto epoxi texturizado. Conjunto interno de catraca injetado em zamak (*) pintado em preto epoxi texturizado, mola e parafuso sextavado interno de fixação do conjunto em aço inoxidável AISI304.



Caracteristicas Técnicas

ROSCA EXTERNA

Rosca externa conforme normas abaixo:

Aço Baixo Carbono (RAC)

Rosca BSW: BS 84 - média

Rosca UNC: ASME B 1.1 - 2A

Rosca Métrica (MA): DIN 13 (ISO 965) - 6g

Aço Inoxidável AISI 304 (RIN)

Rosca BSW: BS 84 - média

Rosca UNC: ANSI B 1.1 - 2A

Rosca Métrica (MA): DIN 13 (ISO 965) - 6g

Aço inox austenítico, não magnético e não temperável

MATÉRIA-PRIMA

(*)Zamak: denominação genérica de diversas ligas metálicas com ponto de fusão entre 385°C e 485°C, contendo basicamente zinco (Zn), juntamente com Alumínio (Al), Magnésio (Mg) e Cobre (Cu), O nome vem de Zinco-Magnésio-Alumínio-Kupfer (cobre, em alemão).

USO

Ajustadores tipo Alavanca Trava são usados em ajustes manuais onde houver limitação de espaço para a rotação completa de 360°. Para isso, a maçaneta conta com sistema de catraca e retorna a posição inicial sem alteração na posição da rosca.
