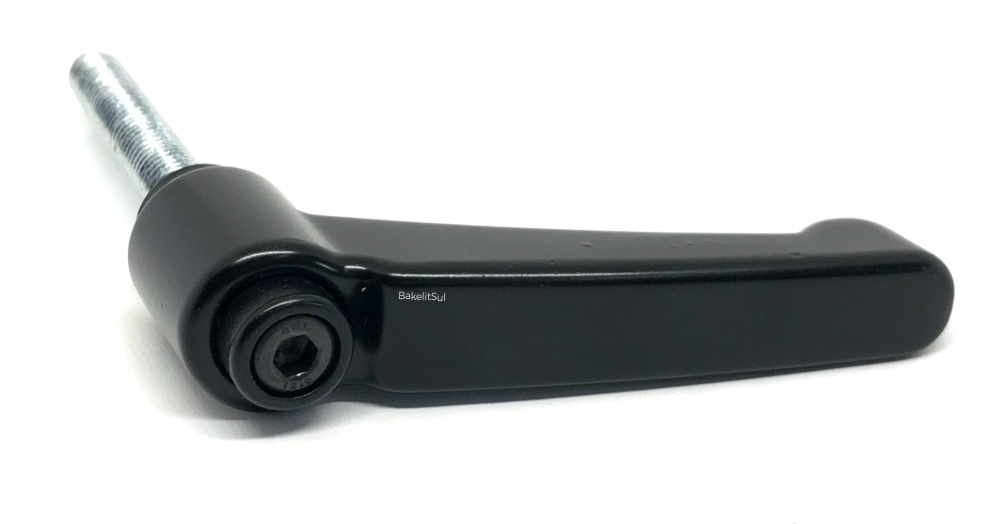

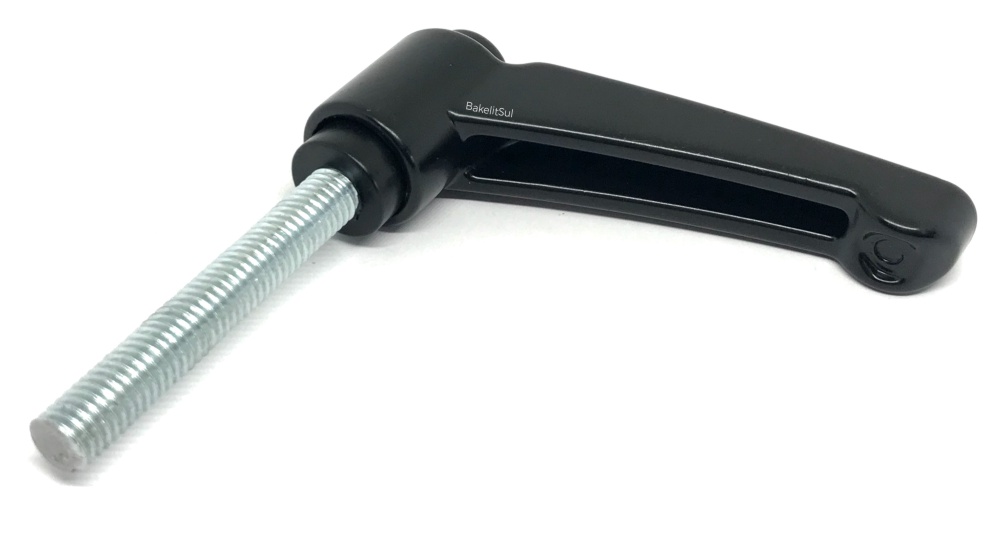

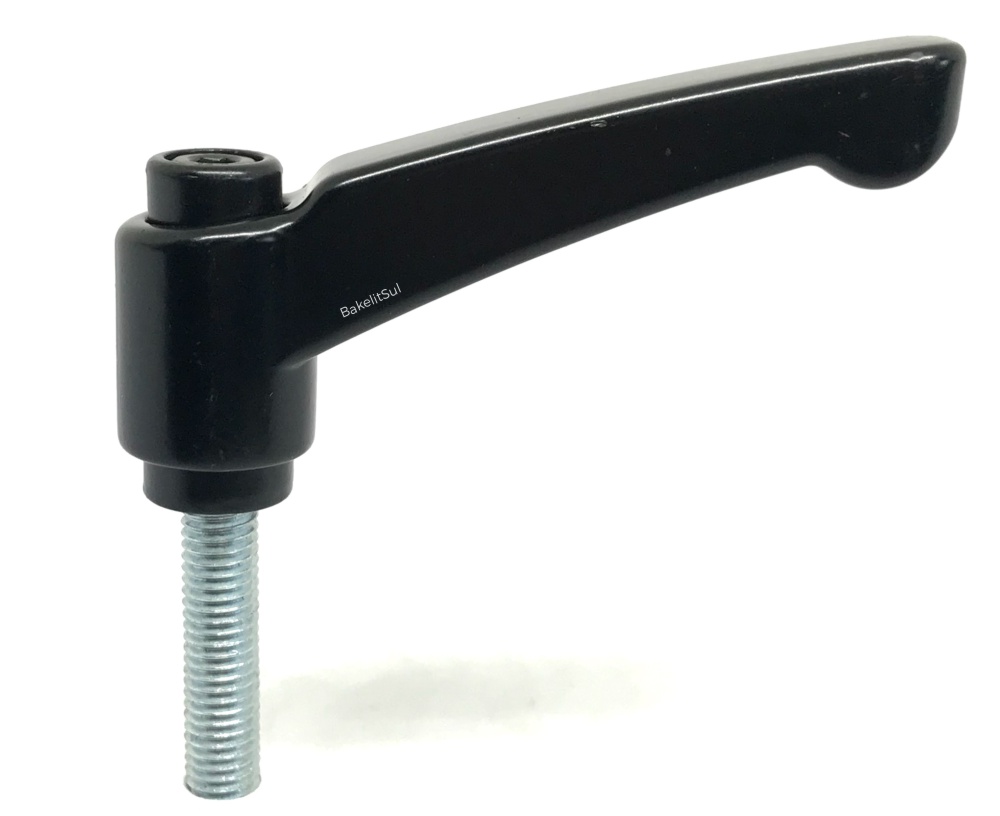

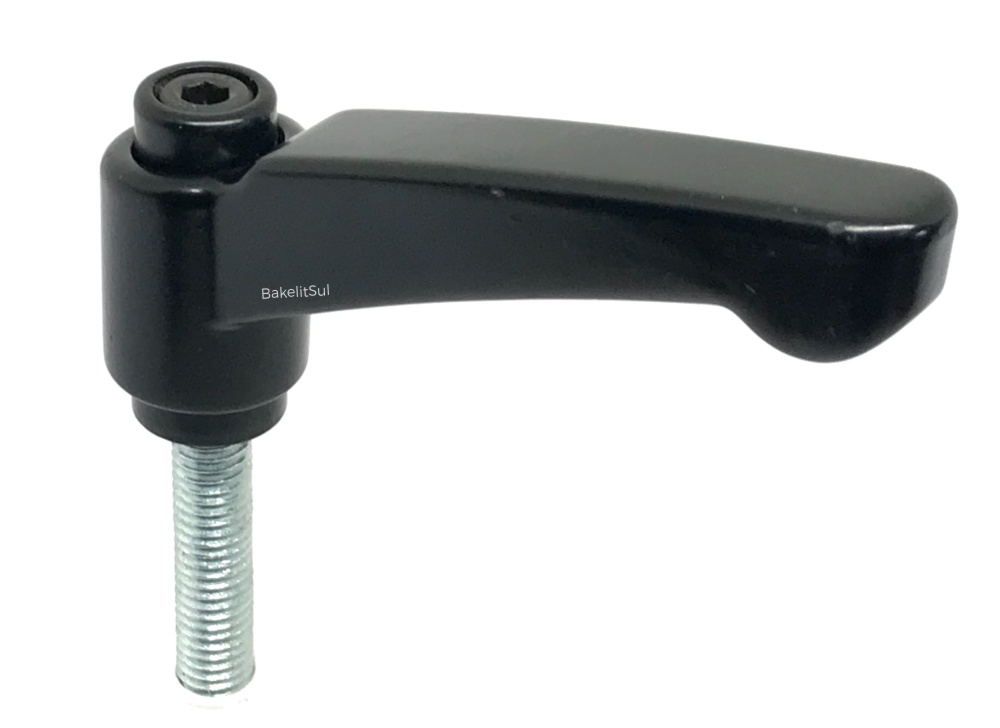

AJUSTADOR ALAVANCA TRAVA 120MM METÁLICA ROSCA EXTERNA-M10

Ref: AJ-H2-120-M10

Compra 100% Segura

Desenho técnico

Código

Valor

Quantidade

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M10- 20-RAC- Desenho técnico

Código: 09671

AJ-AJUSTADOR-ZK-H2-EX-120-M10- 20-RAC-

R$ 144,61
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M10- 20-RIN- Desenho técnico

Código: 09672

AJ-AJUSTADOR-ZK-H2-EX-120-M10- 20-RIN-

R$ 166,62
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M10- 30-RAC- Desenho técnico

Código: 09673

AJ-AJUSTADOR-ZK-H2-EX-120-M10- 30-RAC-

R$ 147,13
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M10- 30-RIN- Desenho técnico

Código: 09674

AJ-AJUSTADOR-ZK-H2-EX-120-M10- 30-RIN-

R$ 168,51
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M10- 40-RAC- Desenho técnico

Código: 09675

AJ-AJUSTADOR-ZK-H2-EX-120-M10- 40-RAC-

R$ 147,76
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M10- 40-RIN- Desenho técnico

Código: 09676

AJ-AJUSTADOR-ZK-H2-EX-120-M10- 40-RIN-

R$ 169,21
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M10- 50-RAC- Desenho técnico

Código: 09677

AJ-AJUSTADOR-ZK-H2-EX-120-M10- 50-RAC-

R$ 148,39
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M10- 50-RIN- Desenho técnico

Código: 09678

AJ-AJUSTADOR-ZK-H2-EX-120-M10- 50-RIN-

R$ 169,92
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M10- 60-RAC- Desenho técnico

Código: 09679

AJ-AJUSTADOR-ZK-H2-EX-120-M10- 60-RAC-

R$ 149,02
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M10- 60-RIN- Desenho técnico

Código: 09680

AJ-AJUSTADOR-ZK-H2-EX-120-M10- 60-RIN-

R$ 170,64
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M10- 70-RAC- Desenho técnico

Código: 09681

AJ-AJUSTADOR-ZK-H2-EX-120-M10- 70-RAC-

R$ 149,68
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M10- 70-RIN- Desenho técnico

Código: 09682

AJ-AJUSTADOR-ZK-H2-EX-120-M10- 70-RIN-

R$ 171,66
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M10- 80-RAC- Desenho técnico

Código: 09683

AJ-AJUSTADOR-ZK-H2-EX-120-M10- 80-RAC-

R$ 150,40
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M10- 80-RIN- Desenho técnico

Código: 09684

AJ-AJUSTADOR-ZK-H2-EX-120-M10- 80-RIN-

R$ 172,10
pc

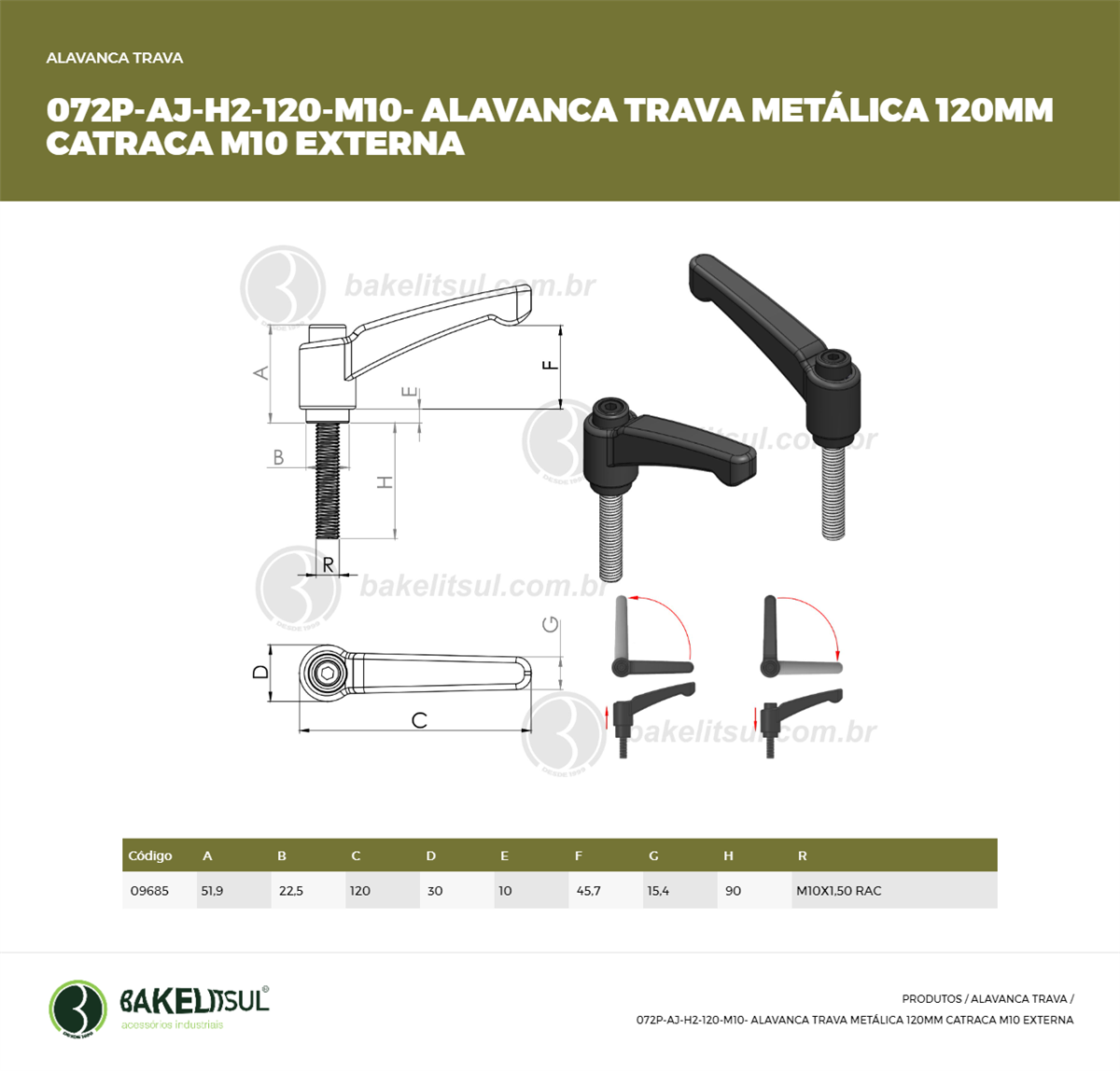

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M10- 90-RAC- Desenho técnico

Código: 09685

AJ-AJUSTADOR-ZK-H2-EX-120-M10- 90-RAC-

R$ 151,12
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M10- 90-RIN- Desenho técnico

Código: 09686

AJ-AJUSTADOR-ZK-H2-EX-120-M10- 90-RIN-

R$ 172,85
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M10-100-RAC- Desenho técnico

Código: 09687

AJ-AJUSTADOR-ZK-H2-EX-120-M10-100-RAC-

R$ 151,85
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M10-100-RIN- Desenho técnico

Código: 09688

AJ-AJUSTADOR-ZK-H2-EX-120-M10-100-RIN-

R$ 173,54
pc

Total: R$ 0.000,00

Sobre o produto:

Ajustadores tipo Alavanca Trava são usados em ajustes manuais onde houver limitação de espaço para a rotação completa de 360°

Arquivos para download

Descrição

ACABAMENTO

Maçaneta injetada em Zamak (*), acabamento superficial pintado em preto epoxi texturizado. Conjunto interno de catraca injetado em zamak (*) pintado em preto epoxi texturizado, mola e parafuso sextavado interno de fixação do conjunto em aço inoxidável AISI304.



Caracteristicas Técnicas

ROSCA EXTERNA

Rosca externa conforme normas abaixo:

Aço Baixo Carbono (RAC)

Rosca BSW: BS 84 - média

Rosca UNC: ASME B 1.1 - 2A

Rosca Métrica (MA): DIN 13 (ISO 965) - 6g

Aço Inoxidável AISI 304 (RIN)

Rosca BSW: BS 84 - média

Rosca UNC: ANSI B 1.1 - 2A

Rosca Métrica (MA): DIN 13 (ISO 965) - 6g

Aço inox austenítico, não magnético e não temperável

MATÉRIA-PRIMA

(*)Zamak: denominação genérica de diversas ligas metálicas com ponto de fusão entre 385°C e 485°C, contendo basicamente zinco (Zn), juntamente com Alumínio (Al), Magnésio (Mg) e Cobre (Cu), O nome vem de Zinco-Magnésio-Alumínio-Kupfer (cobre, em alemão).

USO

Ajustadores tipo Alavanca Trava são usados em ajustes manuais onde houver limitação de espaço para a rotação completa de 360°. Para isso, a maçaneta conta com sistema de catraca e retorna a posição inicial sem alteração na posição da rosca.
