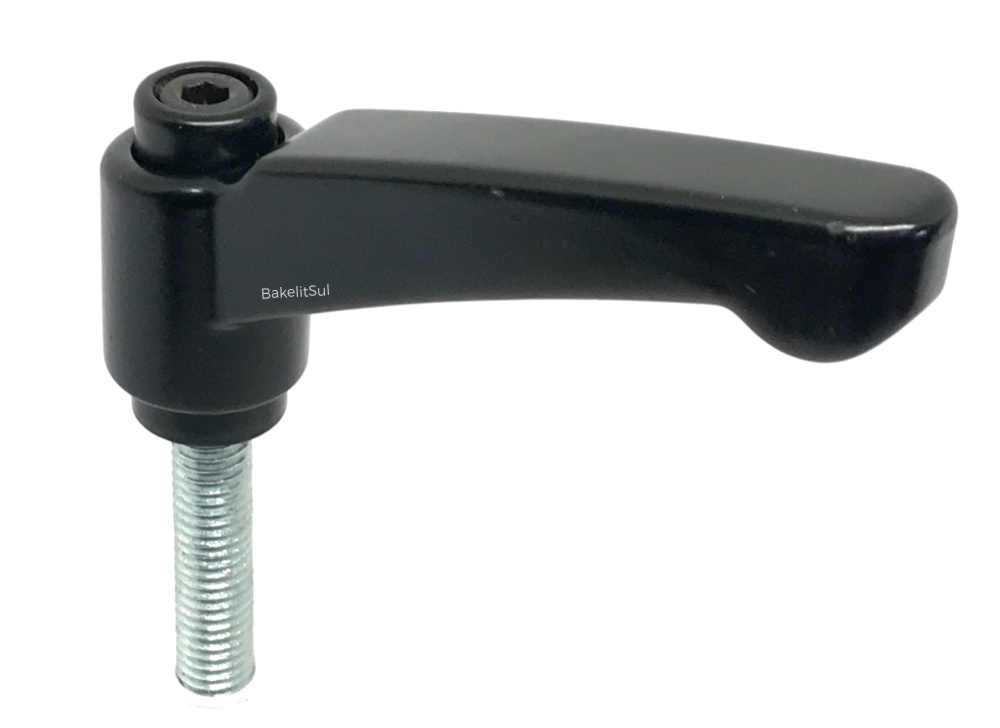

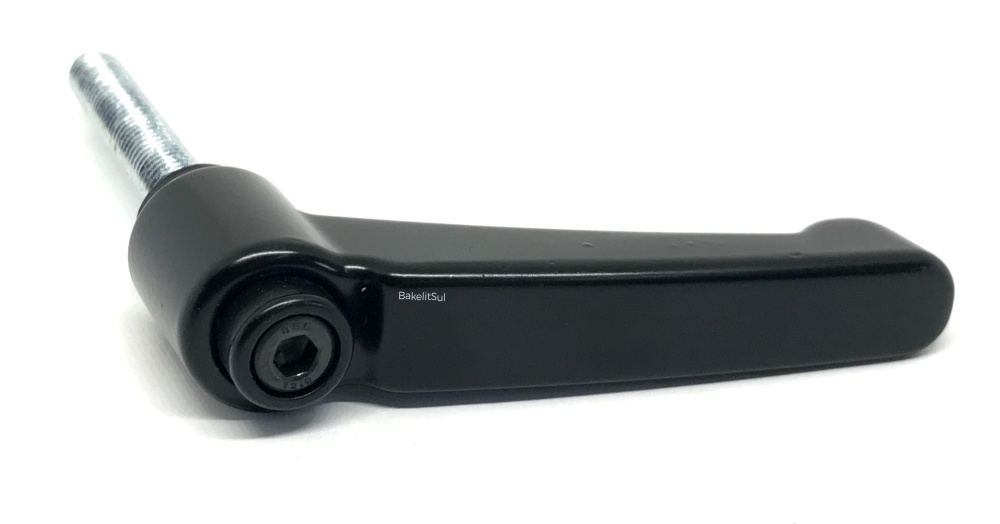

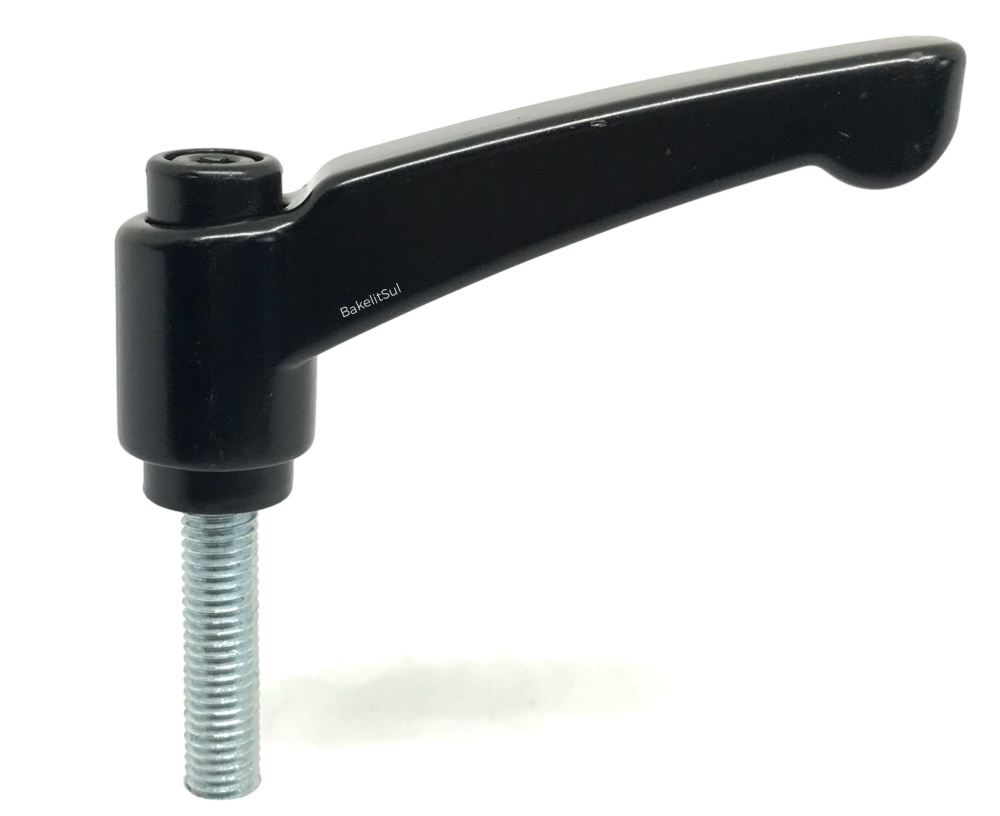

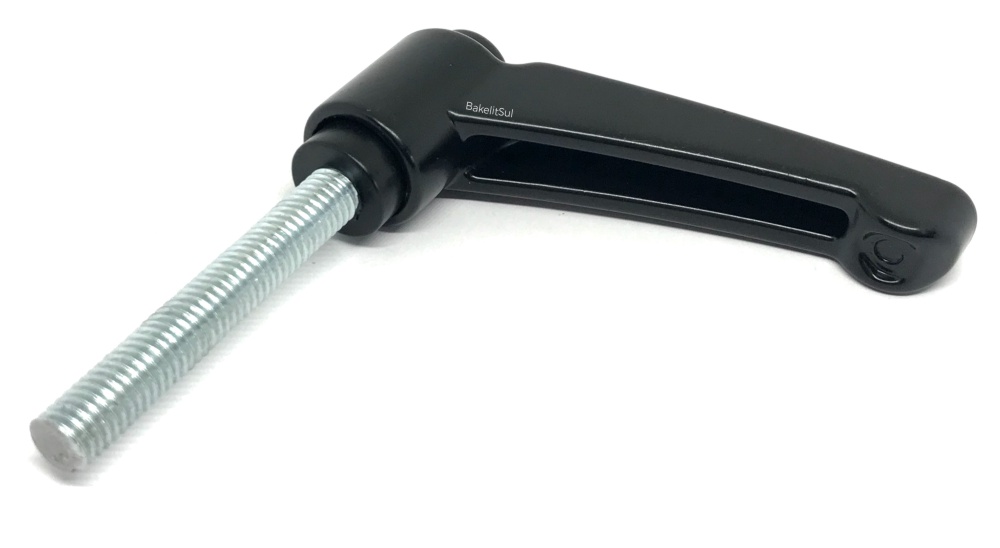

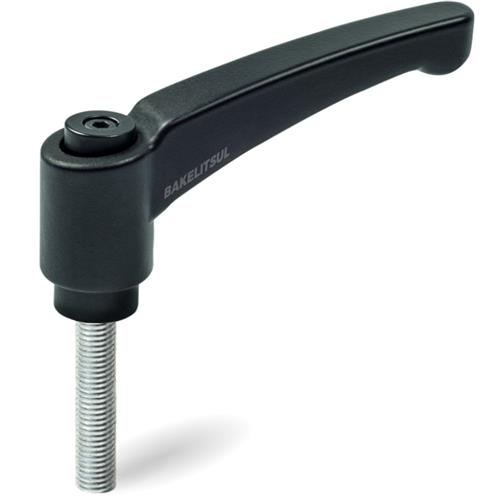

AJUSTADOR ALAVANCA TRAVA 120MM METÁLICA ROSCA EXTERNA-M12

Ref: AJ-H2-120-M12

Compra 100% Segura

Desenho técnico

Código

Valor

Quantidade

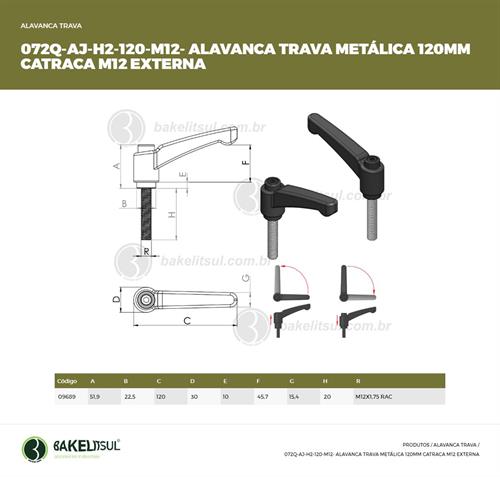

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M12- 20-RAC- Desenho técnico

Código: 09689

AJ-AJUSTADOR-ZK-H2-EX-120-M12- 20-RAC-

R$ 151,85
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M12- 20-RIN- Desenho técnico

Código: 09690

AJ-AJUSTADOR-ZK-H2-EX-120-M12- 20-RIN-

R$ 173,54
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M12- 30-RAC- Desenho técnico

Código: 09691

AJ-AJUSTADOR-ZK-H2-EX-120-M12- 30-RAC-

R$ 154,05
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M12- 30-RIN- Desenho técnico

Código: 09692

AJ-AJUSTADOR-ZK-H2-EX-120-M12- 30-RIN-

R$ 176,05
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M12- 40-RAC- Desenho técnico

Código: 09693

AJ-AJUSTADOR-ZK-H2-EX-120-M12- 40-RAC-

R$ 154,74
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M12- 40-RIN- Desenho técnico

Código: 09694

AJ-AJUSTADOR-ZK-H2-EX-120-M12- 40-RIN-

R$ 176,43
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M12- 50-RAC- Desenho técnico

Código: 09695

AJ-AJUSTADOR-ZK-H2-EX-120-M12- 50-RAC-

R$ 155,93
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M12- 50-RIN- Desenho técnico

Código: 09696

AJ-AJUSTADOR-ZK-H2-EX-120-M12- 50-RIN-

R$ 177,30
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M12- 60-RAC- Desenho técnico

Código: 09697

AJ-AJUSTADOR-ZK-H2-EX-120-M12- 60-RAC-

R$ 156,19
pc

Desenho técnico

Código: 09698

AJ-AJUSTADOR-ZK-H2-EX-120-M12- 60-RIN-

R$ 177,94
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M12- 70-RAC- Desenho técnico

Código: 09699

AJ-AJUSTADOR-ZK-H2-EX-120-M12- 70-RAC-

R$ 156,94
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M12- 70-RIN- Desenho técnico

Código: 09700

AJ-AJUSTADOR-ZK-H2-EX-120-M12- 70-RIN-

R$ 178,60
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M12- 80-RAC- Desenho técnico

Código: 09701

AJ-AJUSTADOR-ZK-H2-EX-120-M12- 80-RAC-

R$ 157,63
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M12- 80-RIN- Desenho técnico

Código: 09702

AJ-AJUSTADOR-ZK-H2-EX-120-M12- 80-RIN-

R$ 179,32
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M12- 90-RAC- Desenho técnico

Código: 09703

AJ-AJUSTADOR-ZK-H2-EX-120-M12- 90-RAC-

R$ 158,44
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M12- 90-RIN- Desenho técnico

Código: 09704

AJ-AJUSTADOR-ZK-H2-EX-120-M12- 90-RIN-

R$ 180,04
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M12-100-RAC- Desenho técnico

Código: 09705

AJ-AJUSTADOR-ZK-H2-EX-120-M12-100-RAC-

R$ 159,08
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX-120-M12-100-RIN- Desenho técnico

Código: 09706

AJ-AJUSTADOR-ZK-H2-EX-120-M12-100-RIN-

R$ 180,78
pc

Total: R$ 0.000,00

Sobre o produto:

Ajustadores tipo Alavanca Trava são usados em ajustes manuais onde houver limitação de espaço para a rotação completa de 360°

Descrição

ACABAMENTO

Maçaneta injetada em Zamak (*), acabamento superficial pintado em preto epoxi texturizado. Conjunto interno de catraca injetado em zamak (*) pintado em preto epoxi texturizado, mola e parafuso sextavado interno de fixação do conjunto em aço inoxidável AISI304.



Caracteristicas Técnicas

ROSCA EXTERNA

Rosca externa conforme normas abaixo:

Aço Baixo Carbono (RAC)

Rosca BSW: BS 84 - média

Rosca UNC: ASME B 1.1 - 2A

Rosca Métrica (MA): DIN 13 (ISO 965) - 6g

Aço Inoxidável AISI 304 (RIN)

Rosca BSW: BS 84 - média

Rosca UNC: ANSI B 1.1 - 2A

Rosca Métrica (MA): DIN 13 (ISO 965) - 6g

Aço inox austenítico, não magnético e não temperável

MATÉRIA-PRIMA

(*)Zamak: denominação genérica de diversas ligas metálicas com ponto de fusão entre 385°C e 485°C, contendo basicamente zinco (Zn), juntamente com Alumínio (Al), Magnésio (Mg) e Cobre (Cu), O nome vem de Zinco-Magnésio-Alumínio-Kupfer (cobre, em alemão).

USO

Ajustadores tipo Alavanca Trava são usados em ajustes manuais onde houver limitação de espaço para a rotação completa de 360°. Para isso, a maçaneta conta com sistema de catraca e retorna a posição inicial sem alteração na posição da rosca.
