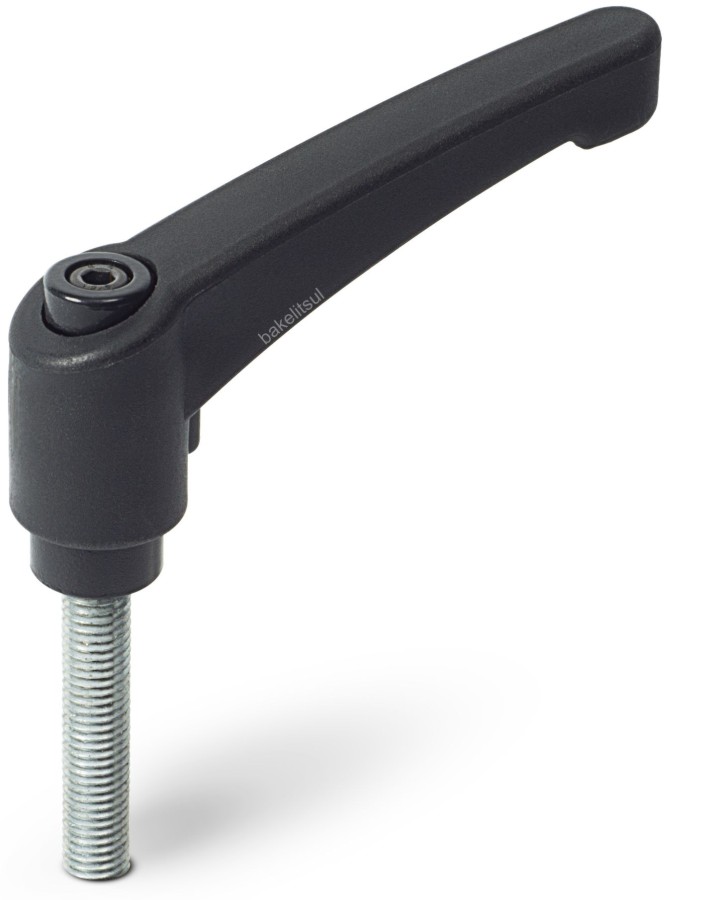

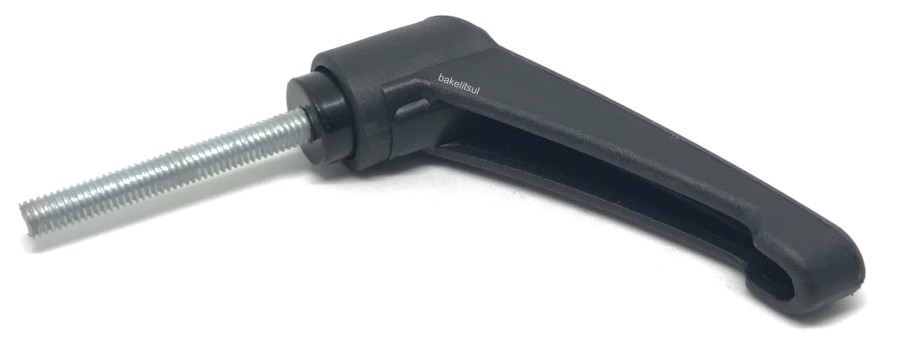

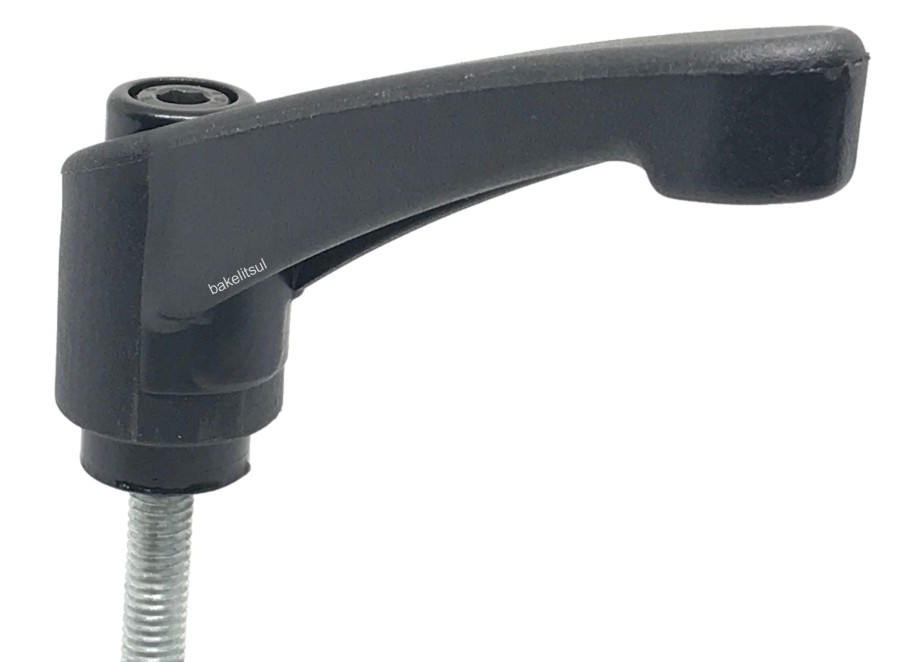

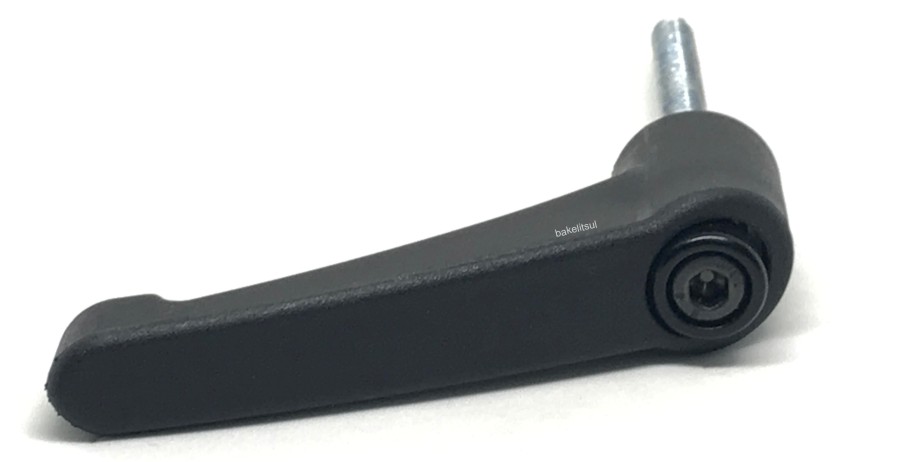

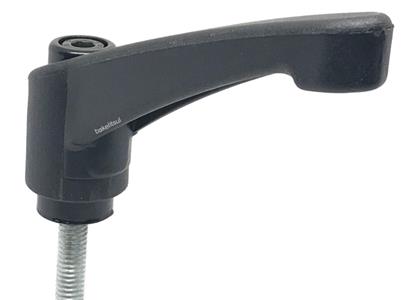

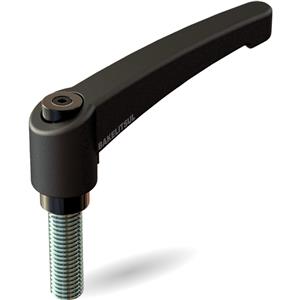

AJUSTADOR ALAVANCA TRAVA 120MM PLÁSTICA ROSCA EXTERNA-5/8"

Ref: AJ-B2-120-5/8

Compra 100% Segura

Desenho técnico

Código

Valor

Quantidade

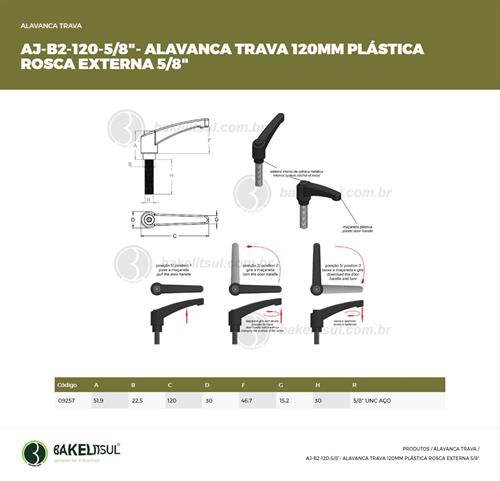

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-120- 5/8- 30-RAC- Desenho técnico

Código: 09257

AJ-AJUSTADOR-PP-B2-EX-120- 5/8- 30-RAC-

R$ 66,65
pc

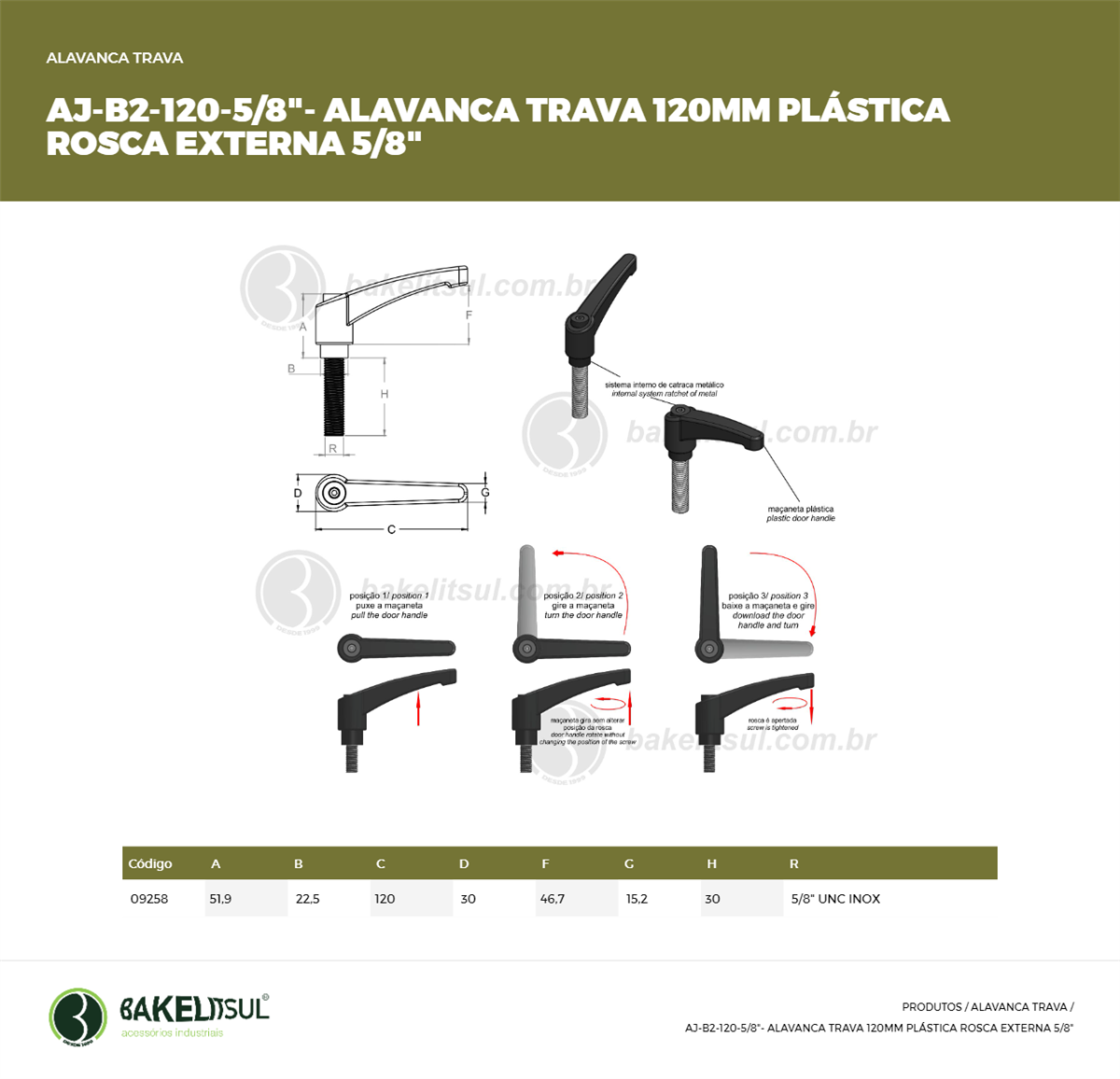

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-120- 5/8- 30-RIN- Desenho técnico

Código: 09258

AJ-AJUSTADOR-PP-B2-EX-120- 5/8- 30-RIN-

R$ 81,74
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-120- 5/8- 40-RAC- Desenho técnico

Código: 09259

AJ-AJUSTADOR-PP-B2-EX-120- 5/8- 40-RAC-

R$ 67,60
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-120- 5/8- 40-RIN- Desenho técnico

Código: 09260

AJ-AJUSTADOR-PP-B2-EX-120- 5/8- 40-RIN-

R$ 85,51
pc

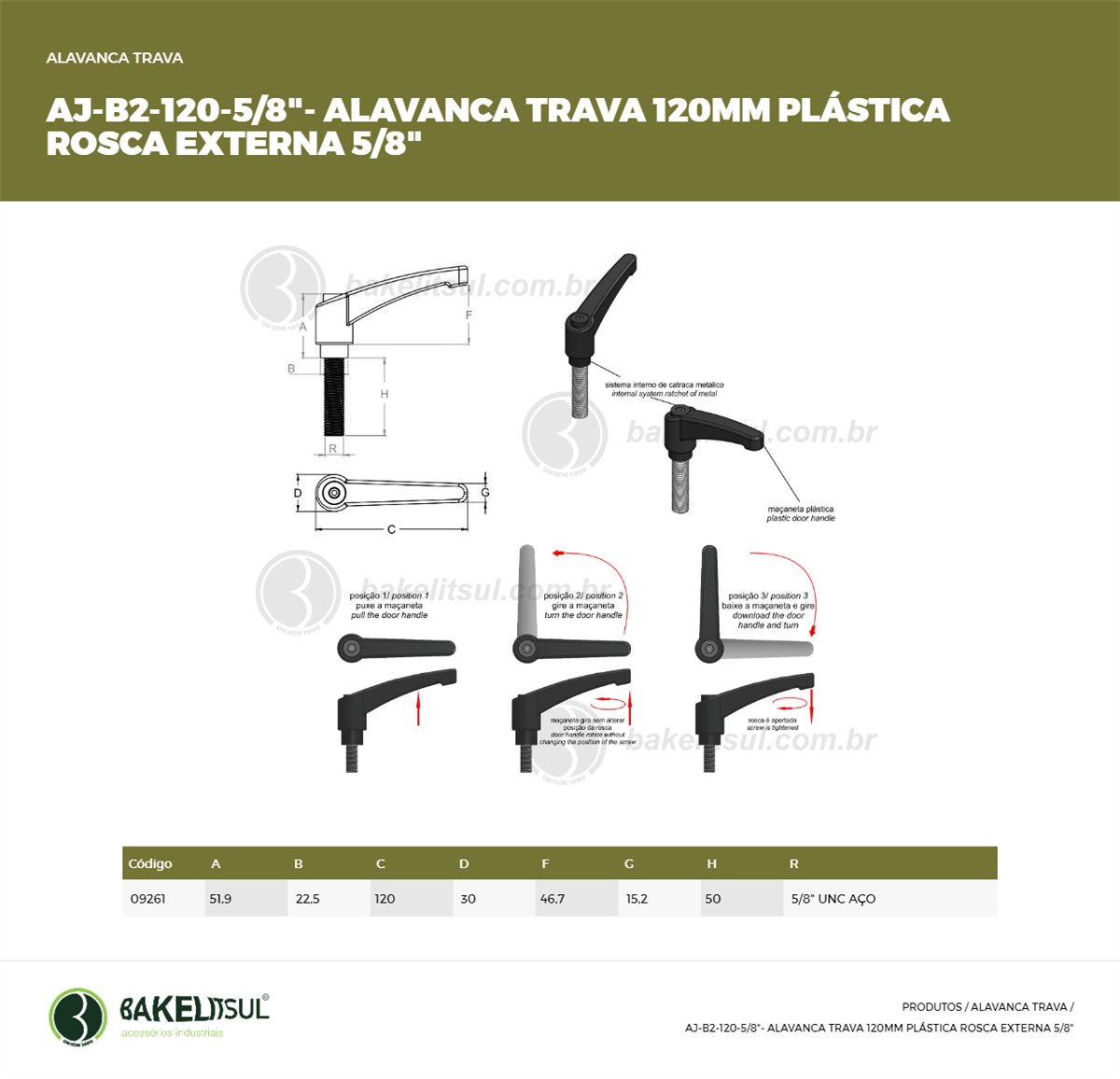

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-120- 5/8- 50-RAC- Desenho técnico

Código: 09261

AJ-AJUSTADOR-PP-B2-EX-120- 5/8- 50-RAC-

R$ 68,54
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-120- 5/8- 50-RIN- Desenho técnico

Código: 09262

AJ-AJUSTADOR-PP-B2-EX-120- 5/8- 50-RIN-

R$ 89,29
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-120- 5/8- 60-RAC- Desenho técnico

Código: 09263

AJ-AJUSTADOR-PP-B2-EX-120- 5/8- 60-RAC-

R$ 69,49
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-120- 5/8- 60-RIN- Desenho técnico

Código: 09264

AJ-AJUSTADOR-PP-B2-EX-120- 5/8- 60-RIN-

R$ 93,06
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-120- 5/8- 70-RAC- Desenho técnico

Código: 09265

AJ-AJUSTADOR-PP-B2-EX-120- 5/8- 70-RAC-

R$ 70,42
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-120- 5/8- 70-RIN- Desenho técnico

Código: 09266

AJ-AJUSTADOR-PP-B2-EX-120- 5/8- 70-RIN-

R$ 96,83
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-120- 5/8- 80-RAC- Desenho técnico

Código: 09267

AJ-AJUSTADOR-PP-B2-EX-120- 5/8- 80-RAC-

R$ 71,36
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-120- 5/8- 80-RIN- Desenho técnico

Código: 09268

AJ-AJUSTADOR-PP-B2-EX-120- 5/8- 80-RIN-

R$ 100,60
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-120- 5/8- 90-RAC- Desenho técnico

Código: 09269

AJ-AJUSTADOR-PP-B2-EX-120- 5/8- 90-RAC-

R$ 72,31
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-120- 5/8- 90-RIN- Desenho técnico

Código: 09270

AJ-AJUSTADOR-PP-B2-EX-120- 5/8- 90-RIN-

R$ 104,38
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-120- 5/8-100-RAC- Desenho técnico

Código: 09271

AJ-AJUSTADOR-PP-B2-EX-120- 5/8-100-RAC-

R$ 73,25
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX-120- 5/8-100-RIN- Desenho técnico

Código: 09272

AJ-AJUSTADOR-PP-B2-EX-120- 5/8-100-RIN-

R$ 108,15
pc

Total: R$ 0.000,00

Sobre o produto:

Ajustadores tipo Alavanca Trava são usados em ajustes manuais onde houver limitação de espaço para a rotação completa de 360°

Arquivos para download

Descrição

ACABAMENTO

Maçaneta injetada em polímero plástico, acabamento superficial texturizado em preto. Conjunto interno de catraca injetado em zamak (*), mola e parafuso sextavado interno de fixação do conjunto em aço inoxidável AISI304.



Caracteristicas Técnicas

ROSCA EXTERNA

Rosca externa conforme normas abaixo:

Aço Baixo Carbono (RAC)

Rosca BSW: BS 84 - média

Rosca UNC: ASME B 1.1 - 2A

Rosca Métrica (MA): DIN 13 (ISO 965) - 6g

Aço Inoxidável AISI 304 (RIN)

Rosca BSW: BS 84 - média

Rosca UNC: ANSI B 1.1 - 2A

Rosca Métrica (MA): DIN 13 (ISO 965) - 6g

Aço inox austenítico, não magnético e não temperável

MATÉRIA-PRIMA

(*)Zamak: denominação genérica de diversas ligas metálicas com ponto de fusão entre 385°C e 485°C, contendo basicamente zinco (Zn), juntamente com Alumínio (Al), Magnésio (Mg) e Cobre (Cu), O nome vem de Zinco-Magnésio-Alumínio-Kupfer (cobre, em alemão).

USO

Ajustadores tipo Alavanca Trava são usados em ajustes manuais onde houver limitação de espaço para a rotação completa de 360°. Para isso, a maçaneta conta com sistema de catraca e retorna a posição inicial sem alteração na posição da rosca.
