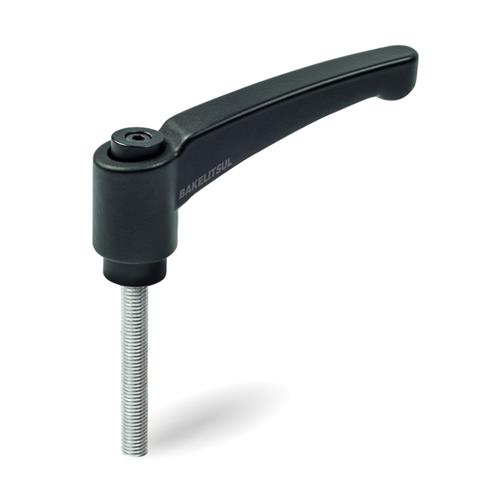

AJUSTADOR ALAVANCA TRAVA 80MM METÁLICA ROSCA EXTERNA-5/16"

Ref: AJ-H2-80-5/16

Compra 100% Segura

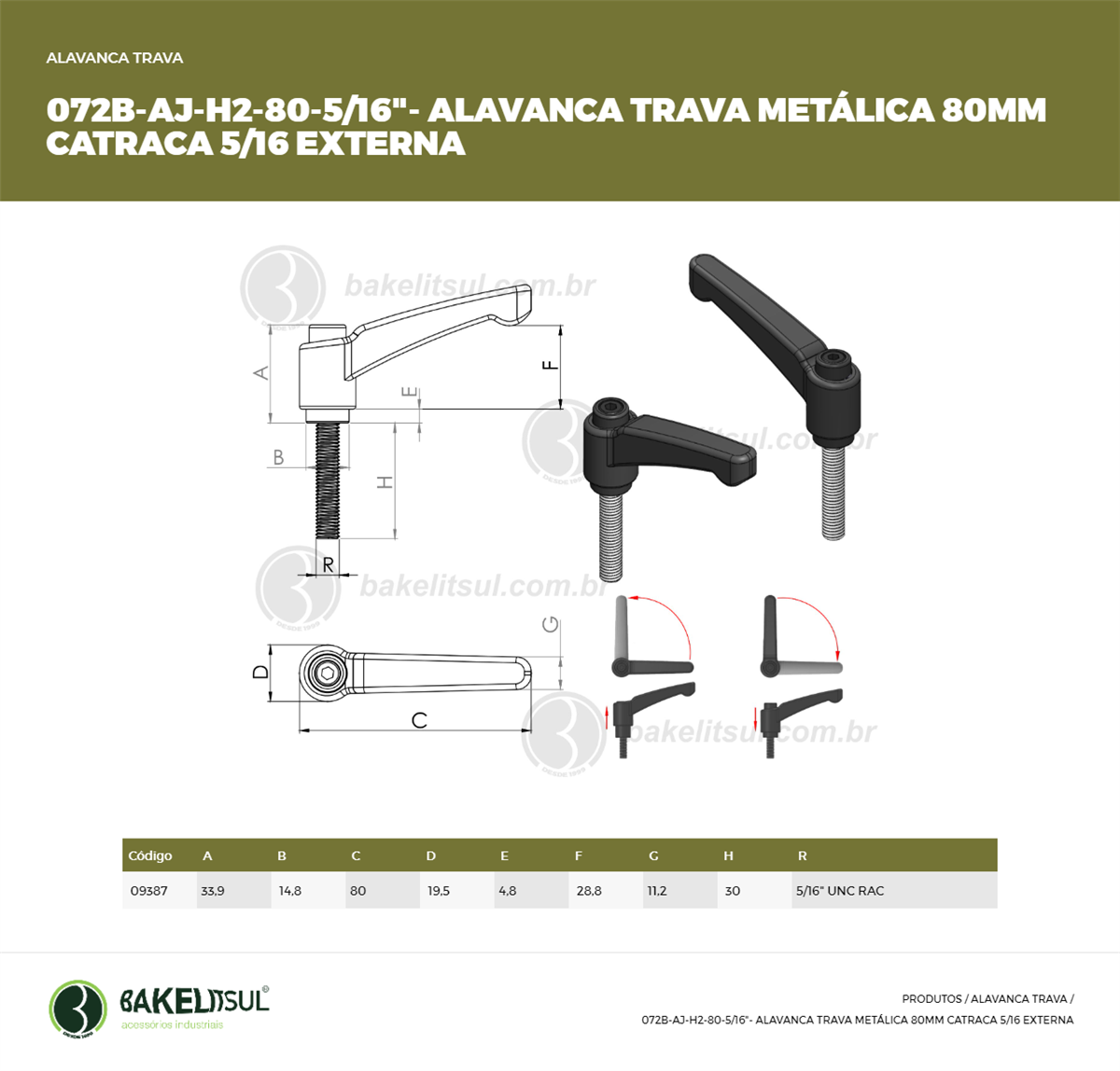

Desenho técnico

Código

Valor

Quantidade

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX- 80-  5/16- 20-RAC- Desenho técnico

Código: 09385

AJ-AJUSTADOR-ZK-H2-EX- 80- 5/16- 20-RAC-

R$ 73,75
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX- 80-  5/16- 20-RIN- Desenho técnico

Código: 09386

AJ-AJUSTADOR-ZK-H2-EX- 80- 5/16- 20-RIN-

R$ 85,33
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX- 80-  5/16- 30-RAC- Desenho técnico

Código: 09387

AJ-AJUSTADOR-ZK-H2-EX- 80- 5/16- 30-RAC-

R$ 74,12
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX- 80-  5/16- 30-RIN- Desenho técnico

Código: 09388

AJ-AJUSTADOR-ZK-H2-EX- 80- 5/16- 30-RIN-

R$ 85,69
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX- 80-  5/16- 40-RAC- Desenho técnico

Código: 09389

AJ-AJUSTADOR-ZK-H2-EX- 80- 5/16- 40-RAC-

R$ 74,48
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX- 80-  5/16- 40-RIN- Desenho técnico

Código: 09390

AJ-AJUSTADOR-ZK-H2-EX- 80- 5/16- 40-RIN-

R$ 86,05
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX- 80-  5/16- 50-RAC- Desenho técnico

Código: 09391

AJ-AJUSTADOR-ZK-H2-EX- 80- 5/16- 50-RAC-

R$ 74,84
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX- 80-  5/16- 50-RIN- Desenho técnico

Código: 09392

AJ-AJUSTADOR-ZK-H2-EX- 80- 5/16- 50-RIN-

R$ 86,41
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX- 80-  5/16- 60-RAC- Desenho técnico

Código: 09393

AJ-AJUSTADOR-ZK-H2-EX- 80- 5/16- 60-RAC-

R$ 75,19
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX- 80-  5/16- 60-RIN- Desenho técnico

Código: 09394

AJ-AJUSTADOR-ZK-H2-EX- 80- 5/16- 60-RIN-

R$ 86,76
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX- 80-  5/16- 70-RAC- Desenho técnico

Código: 09395

AJ-AJUSTADOR-ZK-H2-EX- 80- 5/16- 70-RAC-

R$ 75,57
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX- 80-  5/16- 70-RIN- Desenho técnico

Código: 09396

AJ-AJUSTADOR-ZK-H2-EX- 80- 5/16- 70-RIN-

R$ 87,14
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX- 80-  5/16- 80-RAC- Desenho técnico

Código: 09397

AJ-AJUSTADOR-ZK-H2-EX- 80- 5/16- 80-RAC-

R$ 75,93
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX- 80-  5/16- 80-RIN- Desenho técnico

Código: 09398

AJ-AJUSTADOR-ZK-H2-EX- 80- 5/16- 80-RIN-

R$ 87,49
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX- 80-  5/16- 90-RAC- Desenho técnico

Código: 09399

AJ-AJUSTADOR-ZK-H2-EX- 80- 5/16- 90-RAC-

R$ 76,30
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX- 80-  5/16- 90-RIN- Desenho técnico

Código: 09400

AJ-AJUSTADOR-ZK-H2-EX- 80- 5/16- 90-RIN-

R$ 87,86
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX- 80-  5/16-100-RAC- Desenho técnico

Código: 09401

AJ-AJUSTADOR-ZK-H2-EX- 80- 5/16-100-RAC-

R$ 76,65
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H2-EX- 80-  5/16-100-RIN- Desenho técnico

Código: 09402

AJ-AJUSTADOR-ZK-H2-EX- 80- 5/16-100-RIN-

R$ 88,21
pc

Total: R$ 0.000,00

Sobre o produto:

Ajustadores tipo Alavanca Trava são usados em ajustes manuais onde houver limitação de espaço para a rotação completa de 360°

Arquivos para download

Descrição

ACABAMENTO

Maçaneta injetada em Zamak (*), acabamento superficial pintado em preto epoxi texturizado. Conjunto interno de catraca injetado em zamak (*) pintado em preto epóxi texturizado, mola e parafuso sextavado interno de fixação do conjunto em aço inoxidável AISI304.



Caracteristicas Técnicas

ROSCA EXTERNA

Rosca externa conforme normas abaixo:

Aço Baixo Carbono (RAC)

Rosca BSW: BS 84 - média

Rosca UNC: ASME B 1.1 - 2A

Rosca Métrica (MA): DIN 13 (ISO 965) - 6g

Aço Inoxidável AISI 304 (RIN)

Rosca BSW: BS 84 - média

Rosca UNC: ANSI B 1.1 - 2A

Rosca Métrica (MA): DIN 13 (ISO 965) - 6g

Aço inox austenítico, não magnético e não temperável

MATÉRIA-PRIMA

(*)Zamak: denominação genérica de diversas ligas metálicas com ponto de fusão entre 385°C e 485°C, contendo basicamente zinco (Zn), juntamente com Alumínio (Al), Magnésio (Mg) e Cobre (Cu), O nome vem de Zinco-Magnésio-Alumínio-Kupfer (cobre, em alemão).

USO

Ajustadores tipo Alavanca Trava são usados em ajustes manuais onde houver limitação de espaço para a rotação completa de 360°. Para isso, a maçaneta conta com sistema de catraca e retorna a posição inicial sem alteração na posição da rosca.
