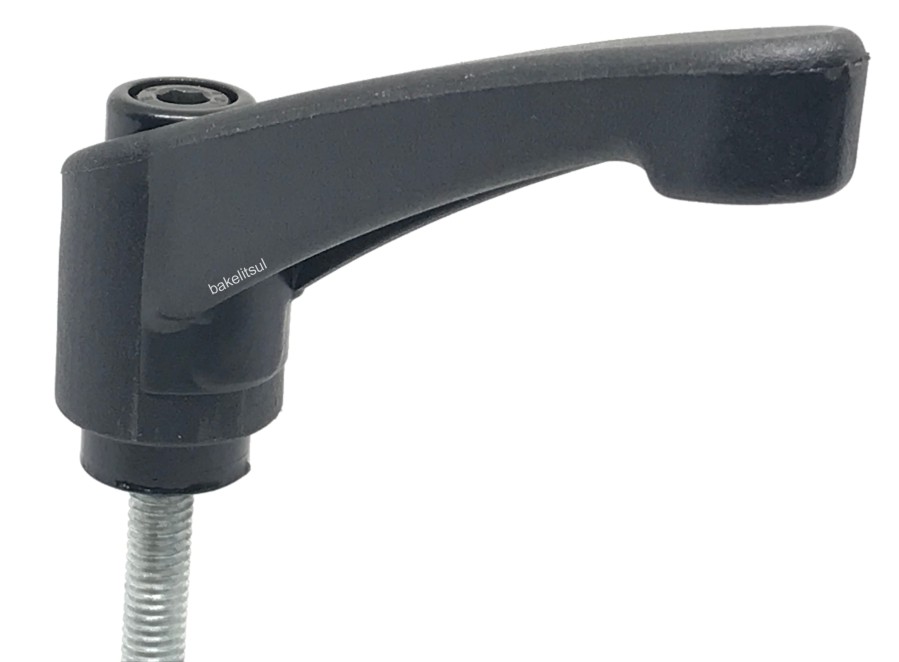

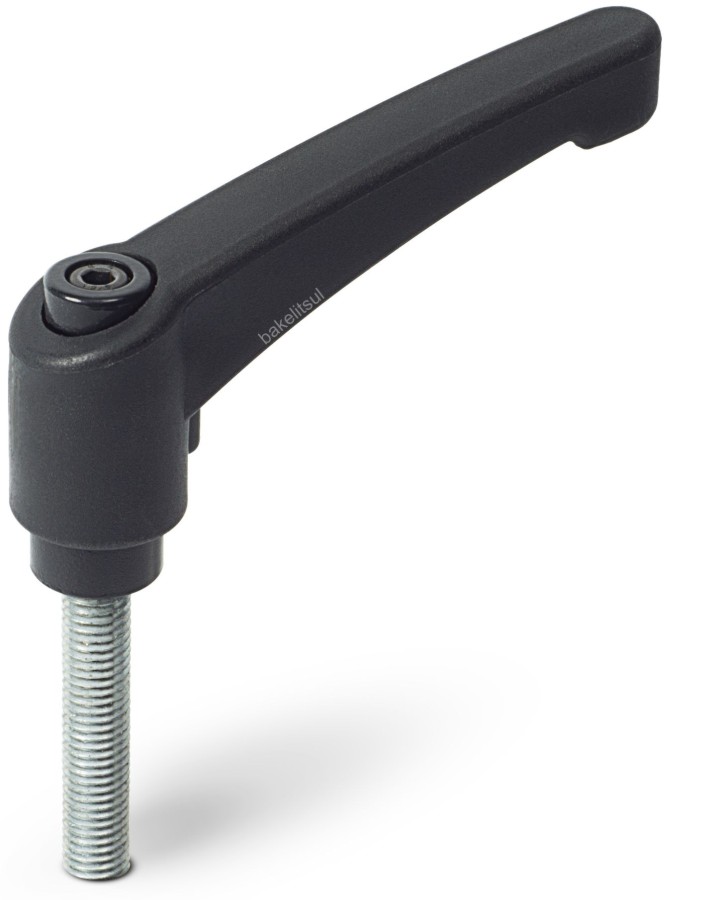

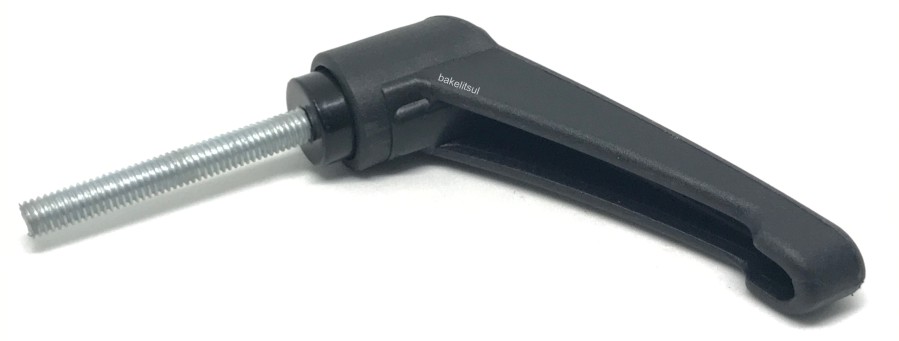

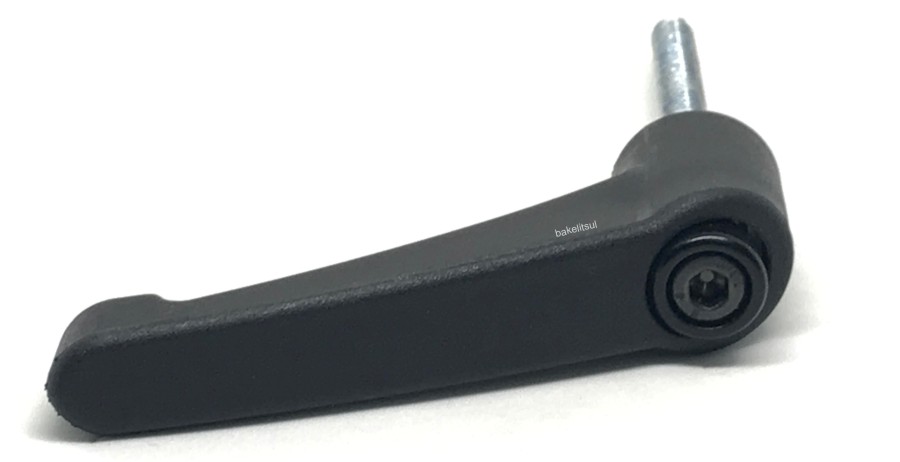

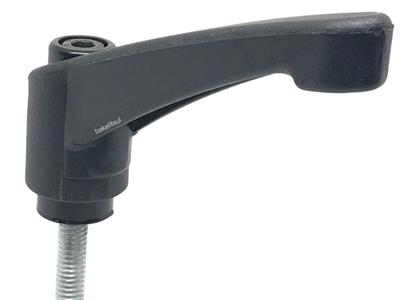

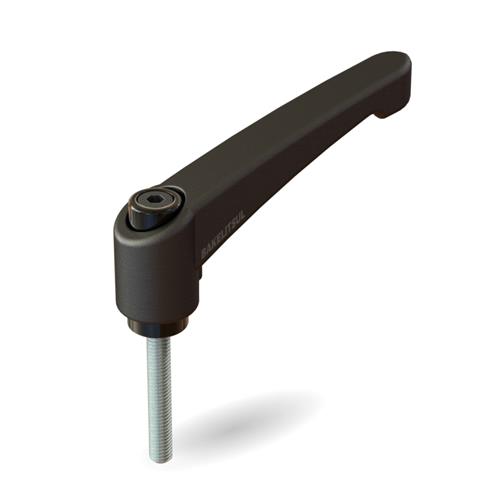

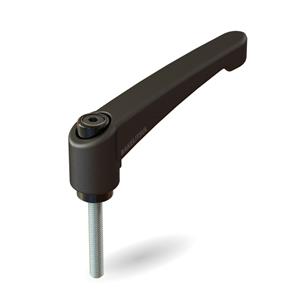

AJUSTADOR ALAVANCA TRAVA 80MM PLÁSTICA ROSCA EXTERNA-M6

Ref: AJ-B2-80-M6

Compra 100% Segura

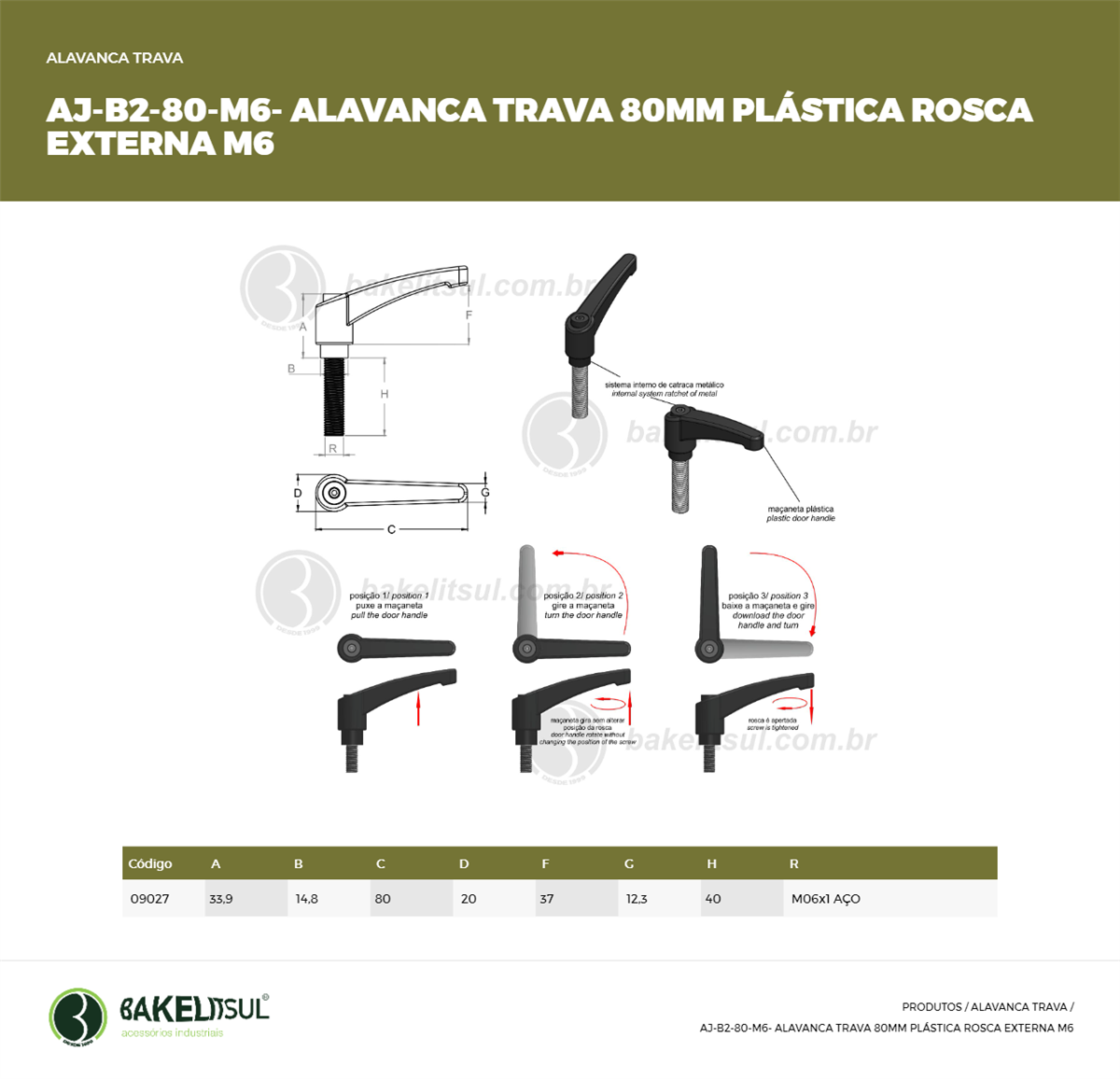

Desenho técnico

Código

Valor

Quantidade

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX- 80-M06- 20-RAC- Desenho técnico

Código: 09023

AJ-AJUSTADOR-PP-B2-EX- 80-M06- 20-RAC-

R$ 30,81
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX- 80-M06- 20-RIN- Desenho técnico

Código: 09024

AJ-AJUSTADOR-PP-B2-EX- 80-M06- 20-RIN-

R$ 33,32
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX- 80-M06- 30-RAC- Desenho técnico

Código: 09025

AJ-AJUSTADOR-PP-B2-EX- 80-M06- 30-RAC-

R$ 31,12
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX- 80-M06- 30-RIN- Desenho técnico

Código: 09026

AJ-AJUSTADOR-PP-B2-EX- 80-M06- 30-RIN-

R$ 33,95
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX- 80-M06- 40-RAC- Desenho técnico

Código: 09027

AJ-AJUSTADOR-PP-B2-EX- 80-M06- 40-RAC-

R$ 31,44
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX- 80-M06- 40-RIN- Desenho técnico

Código: 09028

AJ-AJUSTADOR-PP-B2-EX- 80-M06- 40-RIN-

R$ 34,58
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX- 80-M06- 50-RAC- Desenho técnico

Código: 09029

AJ-AJUSTADOR-PP-B2-EX- 80-M06- 50-RAC-

R$ 31,76
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX- 80-M06- 50-RIN- Desenho técnico

Código: 09030

AJ-AJUSTADOR-PP-B2-EX- 80-M06- 50-RIN-

R$ 35,22
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX- 80-M06- 60-RAC- Desenho técnico

Código: 09031

AJ-AJUSTADOR-PP-B2-EX- 80-M06- 60-RAC-

R$ 32,07
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX- 80-M06- 60-RIN- Desenho técnico

Código: 09032

AJ-AJUSTADOR-PP-B2-EX- 80-M06- 60-RIN-

R$ 35,84
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX- 80-M06- 70-RAC- Desenho técnico

Código: 09033

AJ-AJUSTADOR-PP-B2-EX- 80-M06- 70-RAC-

R$ 32,39
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX- 80-M06- 70-RIN- Desenho técnico

Código: 09034

AJ-AJUSTADOR-PP-B2-EX- 80-M06- 70-RIN-

R$ 36,47
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX- 80-M06- 80-RAC- Desenho técnico

Código: 09035

AJ-AJUSTADOR-PP-B2-EX- 80-M06- 80-RAC-

R$ 32,70
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX- 80-M06- 80-RIN- Desenho técnico

Código: 09036

AJ-AJUSTADOR-PP-B2-EX- 80-M06- 80-RIN-

R$ 37,10
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX- 80-M06- 90-RAC- Desenho técnico

Código: 09037

AJ-AJUSTADOR-PP-B2-EX- 80-M06- 90-RAC-

R$ 33,01
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX- 80-M06- 90-RIN- Desenho técnico

Código: 09038

AJ-AJUSTADOR-PP-B2-EX- 80-M06- 90-RIN-

R$ 37,73
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX- 80-M06-100-RAC- Desenho técnico

Código: 09039

AJ-AJUSTADOR-PP-B2-EX- 80-M06-100-RAC-

R$ 33,32
pc

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-PP-B2-EX- 80-M06-100-RIN- Desenho técnico

Código: 09040

AJ-AJUSTADOR-PP-B2-EX- 80-M06-100-RIN-

R$ 38,35
pc

Total: R$ 0.000,00

Sobre o produto:

Ajustadores tipo Alavanca Trava são usados em ajustes manuais onde houver limitação de espaço para a rotação completa de 360°

Arquivos para download

Descrição

ACABAMENTO

Maçaneta injetada em polímero plástico, acabamento superficial texturizado em preto. Conjunto interno de catraca injetado em zamak (*), mola e parafuso sextavado interno de fixação do conjunto em aço inoxidável AISI304.



Caracteristicas Técnicas

ROSCA EXTERNA

Rosca externa conforme normas abaixo:

Aço Baixo Carbono (RAC)

Rosca BSW: BS 84 - média

Rosca UNC: ASME B 1.1 - 2A

Rosca Métrica (MA): DIN 13 (ISO 965) - 6g

Aço Inoxidável AISI 304 (RIN)

Rosca BSW: BS 84 - média

Rosca UNC: ANSI B 1.1 - 2A

Rosca Métrica (MA): DIN 13 (ISO 965) - 6g

Aço inox austenítico, não magnético e não temperável

MATÉRIA-PRIMA

(*)Zamak: denominação genérica de diversas ligas metálicas com ponto de fusão entre 385°C e 485°C, contendo basicamente zinco (Zn), juntamente com Alumínio (Al), Magnésio (Mg) e Cobre (Cu), O nome vem de Zinco-Magnésio-Alumínio-Kupfer (cobre, em alemão).

USO

Ajustadores tipo Alavanca Trava são usados em ajustes manuais onde houver limitação de espaço para a rotação completa de 360°. Para isso, a maçaneta conta com sistema de catraca e retorna a posição inicial sem alteração na posição da rosca.
