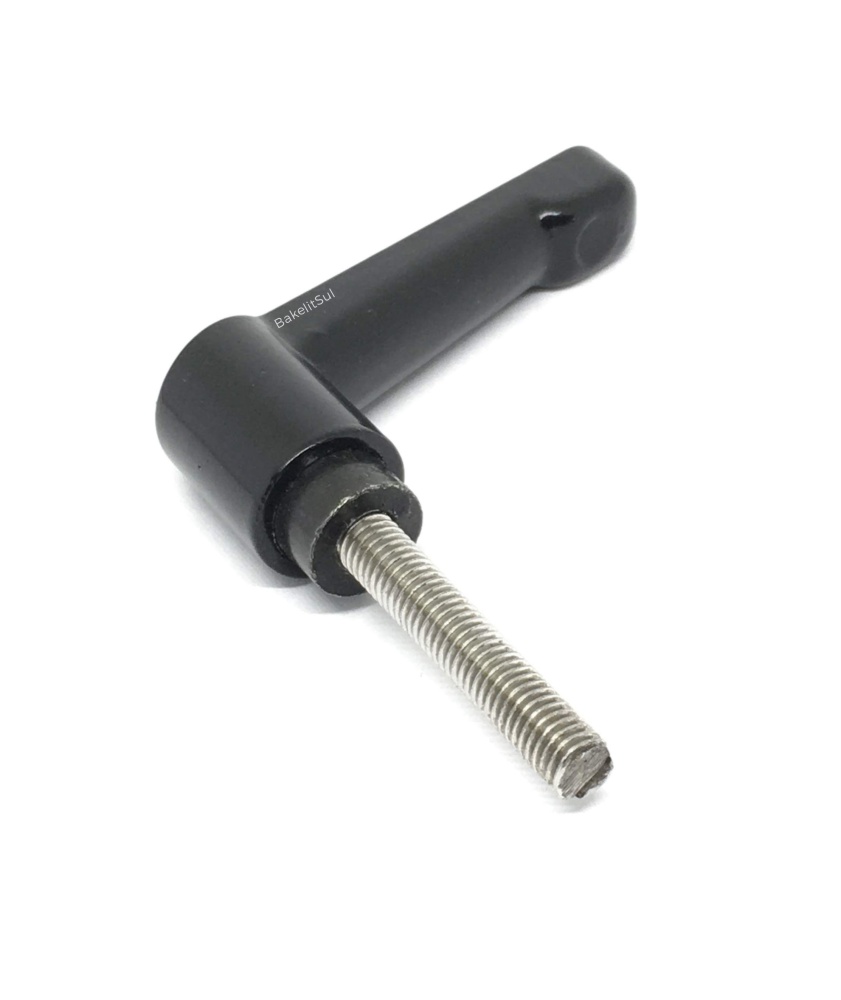

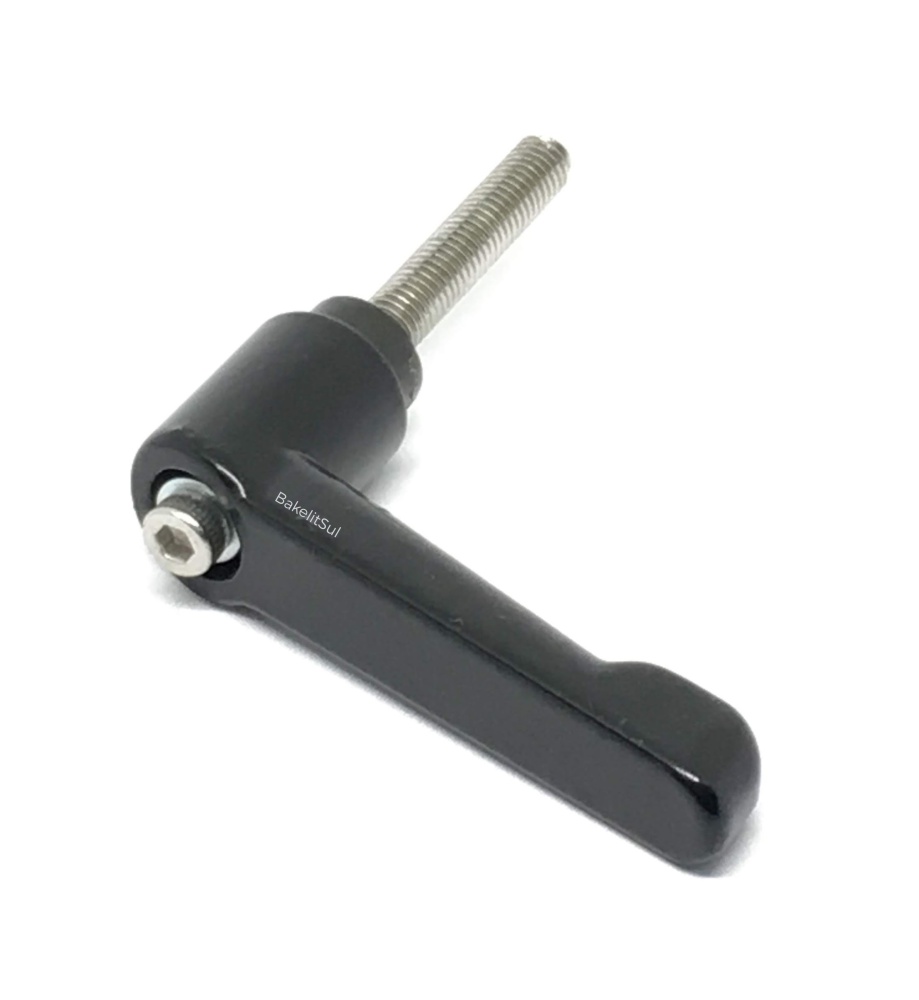

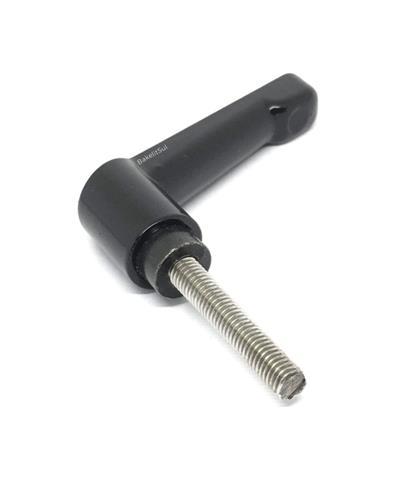

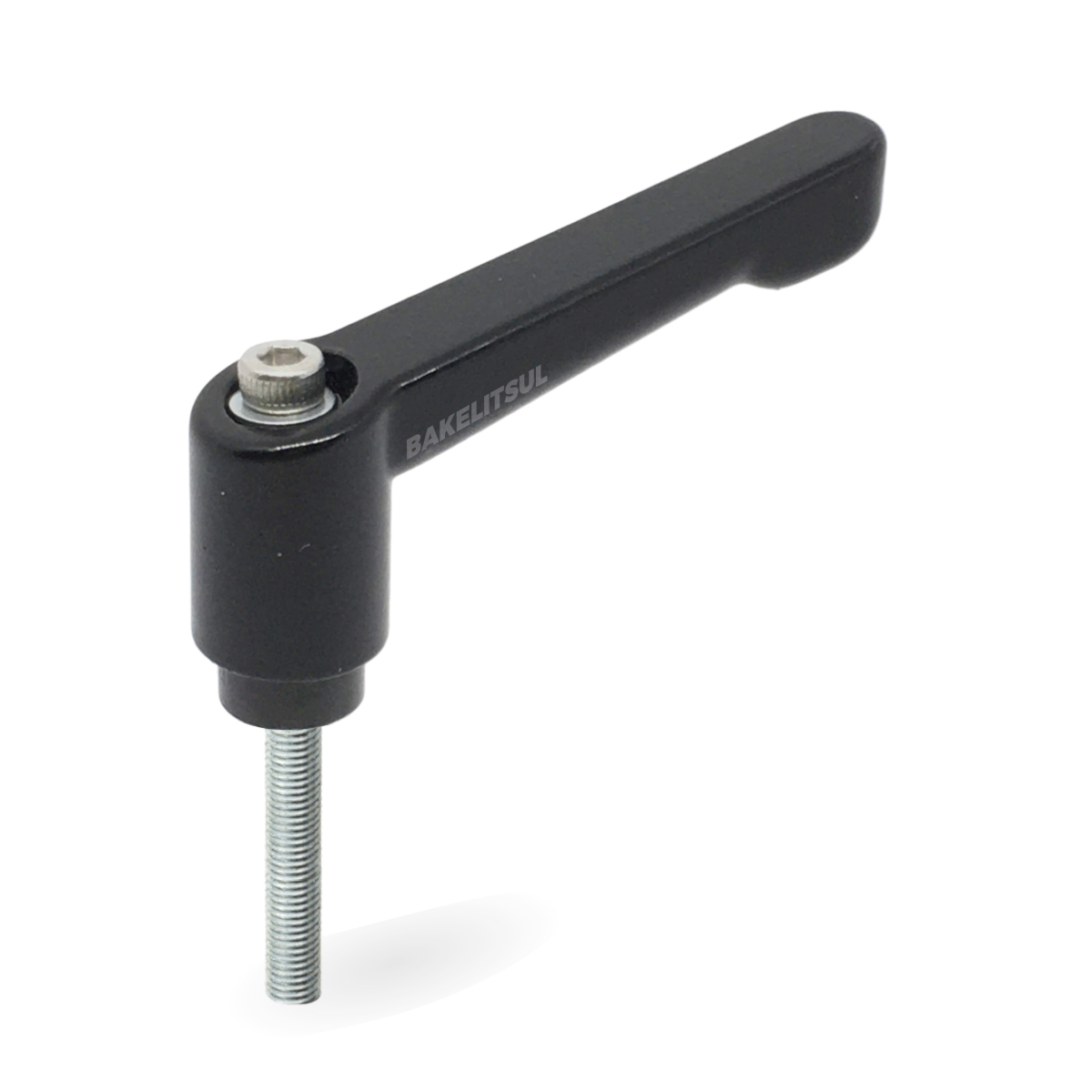

AJUSTADOR ALAVANCA TRAVA 91MM METÁLICA ROSCA EXTERNA M6X50

Ref: AJ-H1-91

Compra 100% Segura

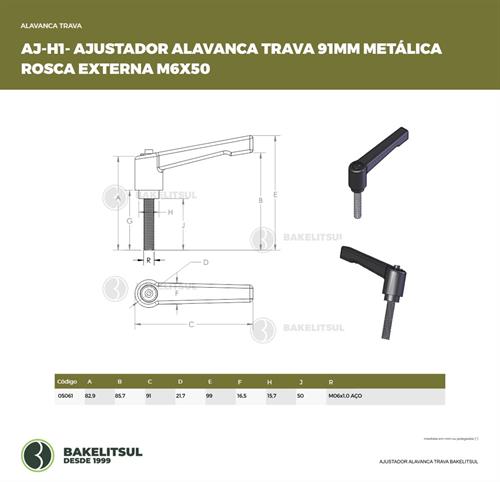

Desenho técnico

Código

Valor

Quantidade

Clique aqui para visualizar a imagem técnica AJ-AJUSTADOR-ZK-H1-EX-91-M06- 50-RAC- Desenho técnico

Código: 05061

AJ-AJUSTADOR-ZK-H1-EX-91-M06- 50-RAC-

R$ 126,14
pc

Total: R$ 0.000,00

Sobre o produto:

Ajustadores tipo Alavanca Trava são usados em ajustes manuais onde houver limitação de espaço para a rotação completa de 360°

Arquivos para download

Descrição

ACABAMENTO

Maçaneta injetada em Zamak (*), acabamento superficial pintado em preto epoxi texturizado. Conjunto interno de catraca injetado em zamak (*) pintado em preto epóxi texturizado.

Caracteristicas Técnicas

ROSCA EXTERNA

Rosca externa conforme normas abaixo:

Aço Baixo Carbono (RAC)

Rosca BSW: BS 84 - média

Rosca UNC: ASME B 1.1 - 2A

Rosca Métrica (MA): DIN 13 (ISO 965) - 6g

MATÉRIA-PRIMA

(*)Zamak: denominação genérica de diversas ligas metálicas com ponto de fusão entre 385°C e 485°C, contendo basicamente zinco (Zn), juntamente com Alumínio (Al), Magnésio (Mg) e Cobre (Cu), O nome vem de Zinco-Magnésio-Alumínio-Kupfer (cobre, em alemão).

USO

Ajustadores tipo Alavanca Trava são usados em ajustes manuais onde houver limitação de espaço para a rotação completa de 360°. Para isso, a maçaneta conta com sistema de catraca e retorna a posição inicial sem alteração na posição da rosca.
