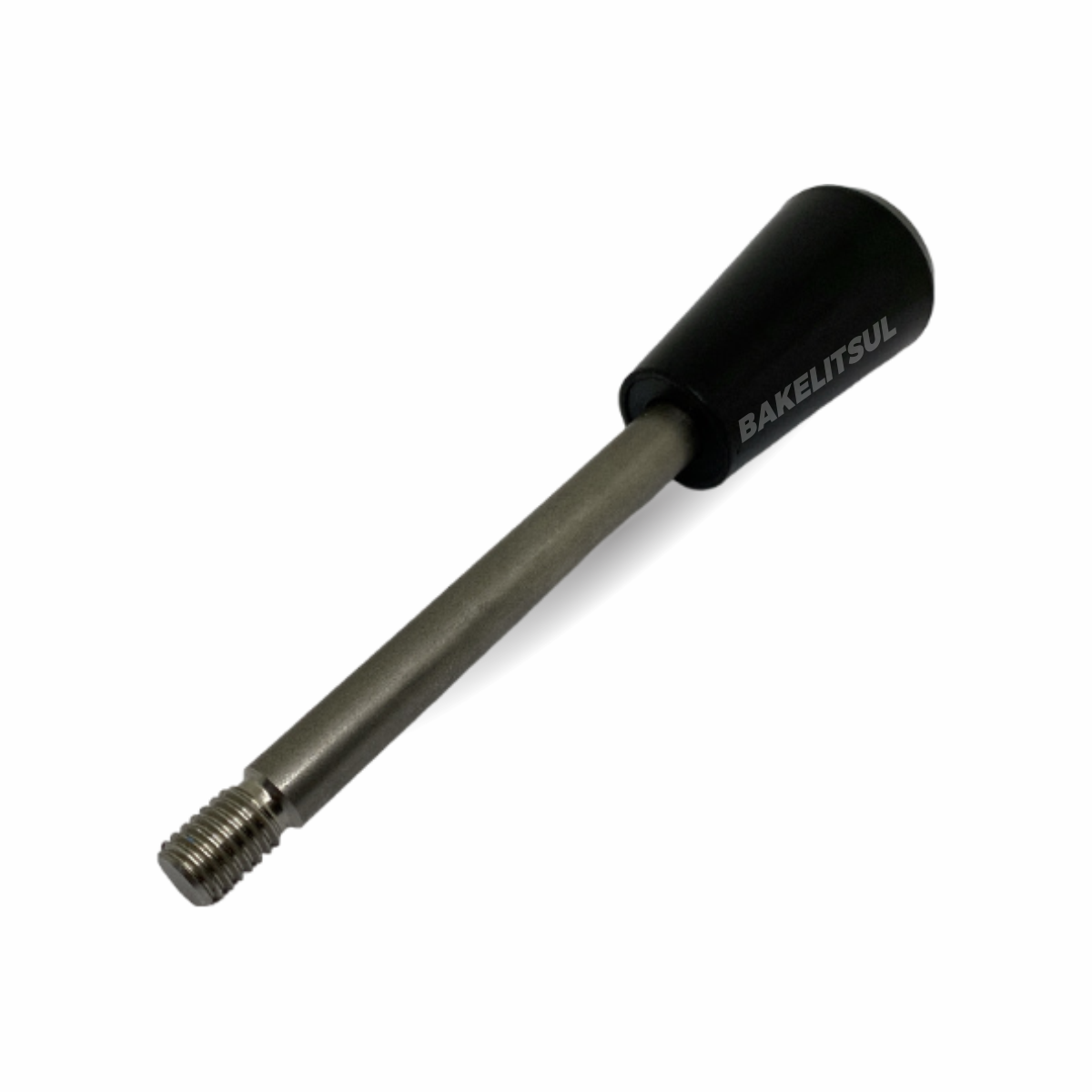

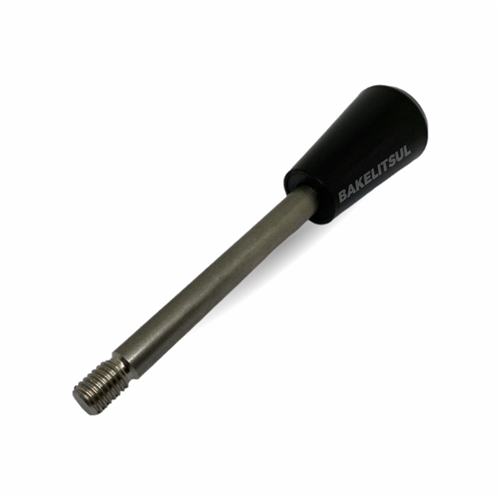

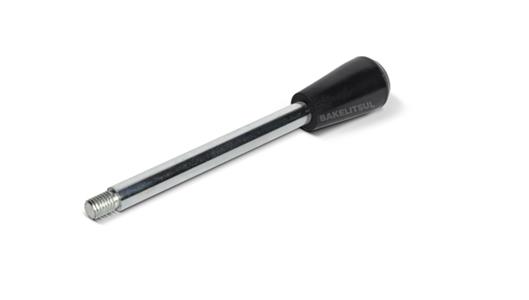

CABO ALAVANCA CB-N-T2

Ref: CB-N-T2

Compra 100% Segura

Desenho técnico

Código

Valor

Quantidade

Clique aqui para visualizar a imagem técnica CB-CABO-BQ-N-EX-50-M08-57-RAC-T2 Desenho técnico

Código: 06760

CB-CABO-BQ-N-EX-50-M08-57-RAC-T2

R$ 37,58
pc

Clique aqui para visualizar a imagem técnica CB-CABO-BQ-N-EX-50-M08-75-RAC-T2 Desenho técnico

Código: 06761

CB-CABO-BQ-N-EX-50-M08-75-RAC-T2

R$ 39,25
pc

Clique aqui para visualizar a imagem técnica CB-CABO-BQ-N-EX-50-M08-102-RAC-T2 Desenho técnico

Código: 06762

CB-CABO-BQ-N-EX-50-M08-102-RAC-T2

R$ 40,94
pc

Clique aqui para visualizar a imagem técnica CB-CABO-BQ-N-EX-50-M10-71-RAC-T2 Desenho técnico

Código: 06763

CB-CABO-BQ-N-EX-50-M10-71-RAC-T2

R$ 41,77
pc

Clique aqui para visualizar a imagem técnica CB-CABO-BQ-N-EX-50-M10-98-RAC-T2 Desenho técnico

Código: 06764

CB-CABO-BQ-N-EX-50-M10-98-RAC-T2

R$ 43,43
pc

Clique aqui para visualizar a imagem técnica CB-CABO-BQ-N-EX-50-M10-131-RAC-T2 Desenho técnico

Código: 06765

CB-CABO-BQ-N-EX-50-M10-131-RAC-T2

R$ 45,11
pc

Clique aqui para visualizar a imagem técnica CB-CABO-BQ-N-EX-50-M12-123-RAC-T2 Desenho técnico

Código: 06766

CB-CABO-BQ-N-EX-50-M12-123-RAC-T2

R$ 51,78
pc

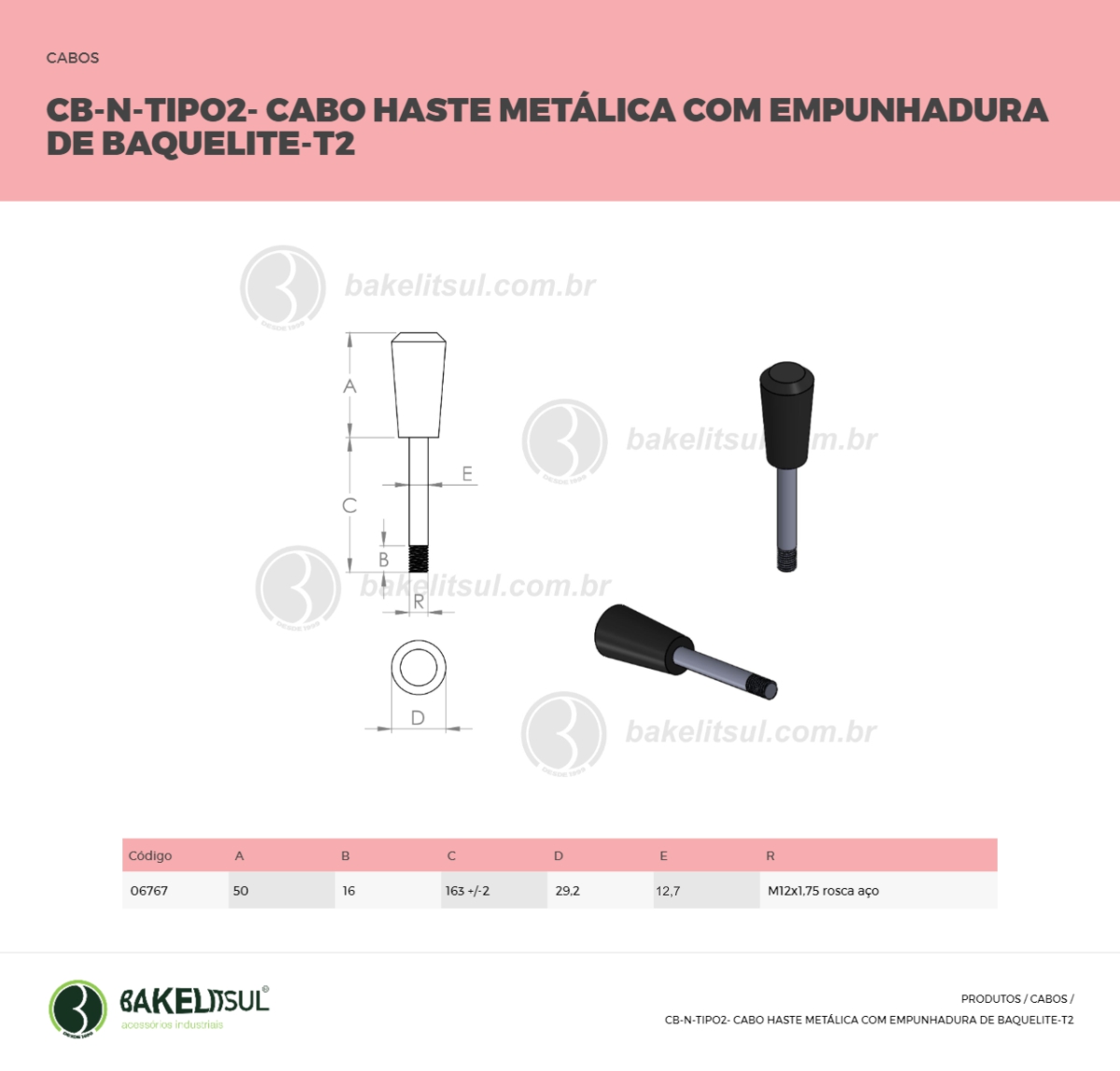

Clique aqui para visualizar a imagem técnica CB-CABO-BQ-N-EX-50-M12-163-RAC-T2 Desenho técnico

Código: 06767

CB-CABO-BQ-N-EX-50-M12-163-RAC-T2

R$ 56,80
pc

Clique aqui para visualizar a imagem técnica CB-CABO-BQ-N-EX-50-M12-213-RAC-T2 Desenho técnico

Código: 06768

CB-CABO-BQ-N-EX-50-M12-213-RAC-T2

R$ 62,64
pc

Clique aqui para visualizar a imagem técnica CB-CABO-BQ-N-EX-50-M08-57-RIN-T2 Desenho técnico

Código: 06769

CB-CABO-BQ-N-EX-50-M08-57-RIN-T2

R$ 64,31
pc

Clique aqui para visualizar a imagem técnica CB-CABO-BQ-N-EX-50-M08-75-RIN-T2 Desenho técnico

Código: 06770

CB-CABO-BQ-N-EX-50-M08-75-RIN-T2

R$ 70,16
pc

Clique aqui para visualizar a imagem técnica CB-CABO-BQ-N-EX-50-M08-102-RIN-T2 Desenho técnico

Código: 06771

CB-CABO-BQ-N-EX-50-M08-102-RIN-T2

R$ 74,34
pc

Clique aqui para visualizar a imagem técnica CB-CABO-BQ-N-EX-50-M10-71-RIN-T2 Desenho técnico

Código: 06772

CB-CABO-BQ-N-EX-50-M10-71-RIN-T2

R$ 78,52
pc

Clique aqui para visualizar a imagem técnica CB-CABO-BQ-N-EX-50-M10-98-RIN-T2 Desenho técnico

Código: 06773

CB-CABO-BQ-N-EX-50-M10-98-RIN-T2

R$ 85,19
pc

Clique aqui para visualizar a imagem técnica CB-CABO-BQ-N-EX-50-M10-131-RIN-T2 Desenho técnico

Código: 06774

CB-CABO-BQ-N-EX-50-M10-131-RIN-T2

R$ 99,39
pc

Clique aqui para visualizar a imagem técnica CB-CABO-BQ-N-EX-50-M12-123-RIN-T2 Desenho técnico

Código: 06775

CB-CABO-BQ-N-EX-50-M12-123-RIN-T2

R$ 121,94
pc

Clique aqui para visualizar a imagem técnica CB-CABO-BQ-N-EX-50-M12-163-RIN-T2 Desenho técnico

Código: 06776

CB-CABO-BQ-N-EX-50-M12-163-RIN-T2

R$ 145,33
pc

Clique aqui para visualizar a imagem técnica CB-CABO-BQ-N-EX-50-M12-213-RIN-T2 Desenho técnico

Código: 06777

CB-CABO-BQ-N-EX-50-M12-213-RIN-T2

R$ 168,71
pc

Total: R$ 0.000,00

Sobre o produto:

Cabos BakelitSul são peças utilizadas para o manuseio e empunhadura de manivelas, pontas de hastes, alavancas e volantes.

Arquivos para download

Descrição

ACABAMENTO
Ponta da haste fabricada em baquelite(*) liso polido preto.

Caracteristicas Técnicas

FIXAÇÃO
Fixação através de rosca metálica externa em aço baixo carbono (RAC) zincado branco, ou aço inoxidável (RIN) AISI304.
Rosca externa conforme normas abaixo:
-Aço Baixo Carbono (RAC)
Rosca Métrica (MA): DIN 13 (ISO 965) - 6g
-Aço Inoxidável AISI 304 (RIN)
Rosca Métrica (MA): DIN 13 (ISO 965) - 6g
Aço inox austenítico, não magnético e não temperável
PARA OUTRO PADRÃO DE ROSCA CONSULTE NOSSO ATENDIMENTO.
MATÉRIA-PRIMA
(*)O composto técnico denominado Baquelite é um plástico industrial duro e denso, moldado sob processo de alta pressão e por aplicação de calor, conhecido popularmente por produto termorrígido. O composto é formado basicamente por uma massa única com o uso de resina fenólica de altas características mecânicas, cargas minerais e vegetais. É referenciado por normas internacionais: ASTM, NEMA. Possui como característica visual a cor preta.
-Propriedades físicas
Peso específico (g/cm³) ASTM D 792=1,37 a 1,43
Teor de cinzas, 800ºC, % ASTM D 297=8,50 (±1,5)
Dureza Brinell ASTM E10=30
Coloração, aspecto=Preto
-Propriedades mecânicas
Resistência à flexão (MPa) ASTM D 790=60
Resistência à tração (MPa) ASTM D 638=28
Resistência à compressão (MPa) ASTM D 695=130
Temperatura de moldagem=170 (±10)
-Propriedades elétricas
Rigidez dielétrica (kV/mm) (T curto) ASTM D 149=2,00

-Aço baixo carbono Norma de equivalência W Nr 1.0715
C(carbono)máx=0,14
Si(silício)máx=0,05
Mn(manganês)máx=0,20-1,30
P(fósforo)máx=0,11
S(enxofre)máx=0,27-0,33

-Aço Inoxidável AISI304
NormaS de equivalência: ABNT-SAE-AISI 304 / W Nr 1.0715 / DIN ~X5CrNi18 9 / JIS: ~SUS304 / BS: 2333
C(carbono)máx=0,08
Si(silício)máx=0,75
Mn(manganês)máx=2,00
P(fósforo)máx=0,045
S(enxofre)máx=0,030
Ni(níquel)=8,00-10,50
Cr(cromo)=18,00-20,00
N(nitrogênio)máx=0,10
USO
Ideal para uso em ambientes com temperatura elevada, equipamentos gastronômicos, médico/hospitalares, etc.

O que é o BAQUELITE?
Baquelite é uma resina sintética, quimicamente estável e resistente ao calor. Trata-se da junção do fenol com o formaldeído (aldeído fórmico), formando um polímero chamado polifenol.
É o primeiro plástico feito de componentes sintéticos, foi desenvolvido por Leo Baekeland em Yonkers, Nova York , em 1907, e patenteado em 7 de dezembro de 1909 (Patente dos EUA 942699A), tendo criado, em 1910, a General Bakelite Company para a exploração industrial de suas descobertas.
