CABO ALÇA METÁLICO TIPO T ROSCA EXTERNA INOX

Ref: AL-F1-INOX

Compra 100% Segura

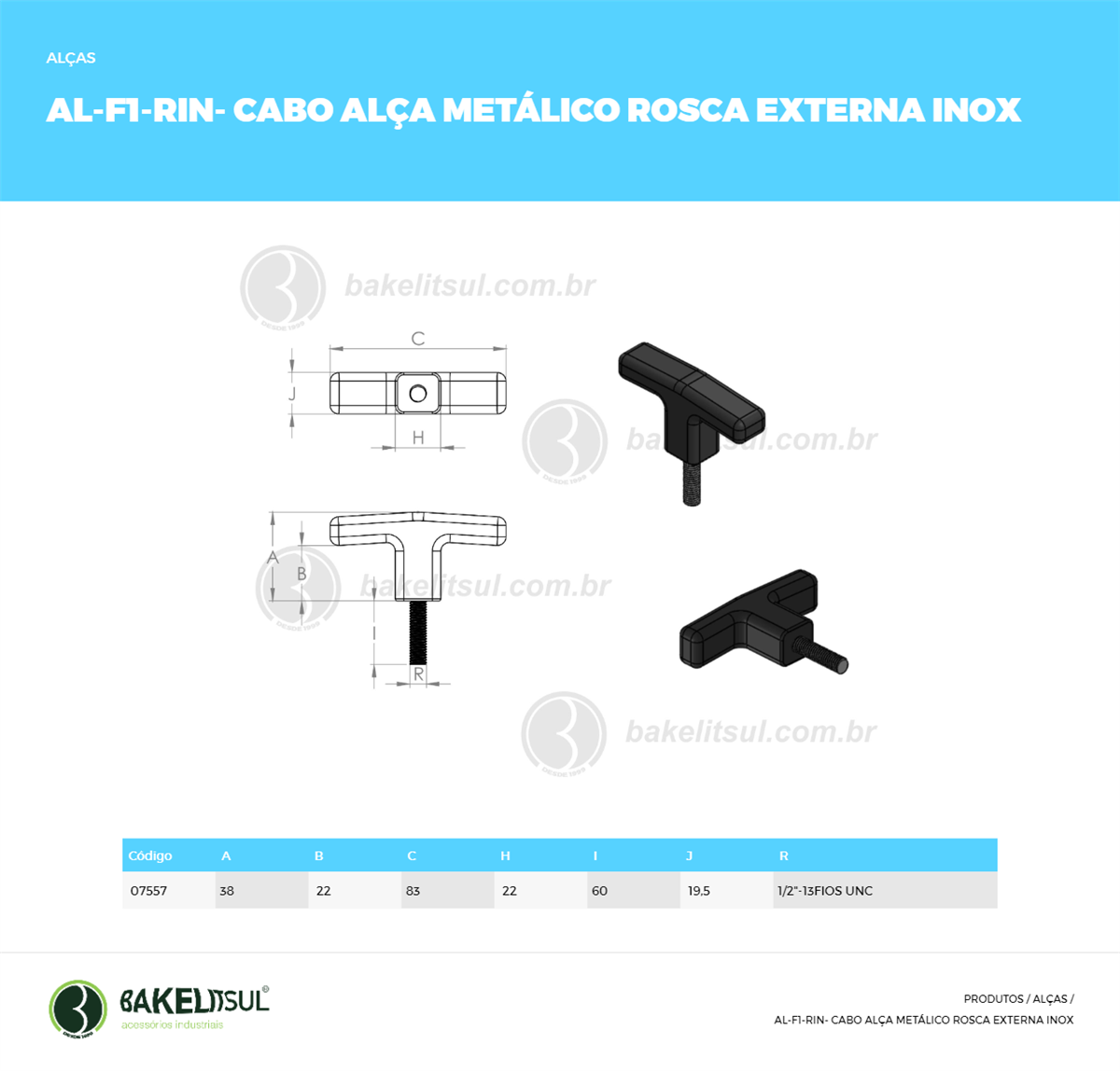

Desenho técnico

Código

Valor

Quantidade

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-M08-20-RIN- Desenho técnico

Código: 07499

AL-ALCA-AL-F1-EX-80-M08-20-RIN-

R$ 76,81
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-M08-30-RIN- Desenho técnico

Código: 07500

AL-ALCA-AL-F1-EX-80-M08-30-RIN-

R$ 77,32
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-M08-40-RIN- Desenho técnico

Código: 07501

AL-ALCA-AL-F1-EX-80-M08-40-RIN-

R$ 78,42
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-M08-50-RIN- Desenho técnico

Código: 07502

AL-ALCA-AL-F1-EX-80-M08-50-RIN-

R$ 79,34
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-M08-60-RIN- Desenho técnico

Código: 07503

AL-ALCA-AL-F1-EX-80-M08-60-RIN-

R$ 80,35
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-M08-70-RIN- Desenho técnico

Código: 07504

AL-ALCA-AL-F1-EX-80-M08-70-RIN-

R$ 81,86
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-M08-80-RIN- Desenho técnico

Código: 07505

AL-ALCA-AL-F1-EX-80-M08-80-RIN-

R$ 82,36
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-M08-90-RIN- Desenho técnico

Código: 07506

AL-ALCA-AL-F1-EX-80-M08-90-RIN-

R$ 82,87
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-M08- 100-RIN- Desenho técnico

Código: 07507

AL-ALCA-AL-F1-EX-80-M08- 100-RIN-

R$ 84,90
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-M10-20-RIN- Desenho técnico

Código: 07508

AL-ALCA-AL-F1-EX-80-M10-20-RIN-

R$ 78,42
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-M10-30-RIN- Desenho técnico

Código: 07509

AL-ALCA-AL-F1-EX-80-M10-30-RIN-

R$ 79,84
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-M10-40-RIN- Desenho técnico

Código: 07510

AL-ALCA-AL-F1-EX-80-M10-40-RIN-

R$ 80,85
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-M10-50-RIN- Desenho técnico

Código: 07511

AL-ALCA-AL-F1-EX-80-M10-50-RIN-

R$ 82,87
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-M10-60-RIN- Desenho técnico

Código: 07512

AL-ALCA-AL-F1-EX-80-M10-60-RIN-

R$ 84,90
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-M10-70-RIN- Desenho técnico

Código: 07513

AL-ALCA-AL-F1-EX-80-M10-70-RIN-

R$ 85,90
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-M10-80-RIN- Desenho técnico

Código: 07514

AL-ALCA-AL-F1-EX-80-M10-80-RIN-

R$ 86,92
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-M10-90-RIN- Desenho técnico

Código: 07515

AL-ALCA-AL-F1-EX-80-M10-90-RIN-

R$ 88,42
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-M10- 100-RIN- Desenho técnico

Código: 07516

AL-ALCA-AL-F1-EX-80-M10- 100-RIN-

R$ 90,44
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-M12-20-RIN- Desenho técnico

Código: 07517

AL-ALCA-AL-F1-EX-80-M12-20-RIN-

R$ 82,06
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-M12-30-RIN- Desenho técnico

Código: 07518

AL-ALCA-AL-F1-EX-80-M12-30-RIN-

R$ 84,39
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-M12-40-RIN- Desenho técnico

Código: 07519

AL-ALCA-AL-F1-EX-80-M12-40-RIN-

R$ 87,32
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-M12-50-RIN- Desenho técnico

Código: 07520

AL-ALCA-AL-F1-EX-80-M12-50-RIN-

R$ 89,43
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-M12-60-RIN- Desenho técnico

Código: 07521

AL-ALCA-AL-F1-EX-80-M12-60-RIN-

R$ 92,07
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-M12-70-RIN- Desenho técnico

Código: 07522

AL-ALCA-AL-F1-EX-80-M12-70-RIN-

R$ 94,00
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-M12-80-RIN- Desenho técnico

Código: 07523

AL-ALCA-AL-F1-EX-80-M12-80-RIN-

R$ 96,01
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-M12-90-RIN- Desenho técnico

Código: 07524

AL-ALCA-AL-F1-EX-80-M12-90-RIN-

R$ 98,52
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-M12- 100-RIN- Desenho técnico

Código: 07525

AL-ALCA-AL-F1-EX-80-M12- 100-RIN-

R$ 102,08
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-  5/16X18F-20-RIN-UNC Desenho técnico

Código: 07526

AL-ALCA-AL-F1-EX-80- 5/16X18F-20-RIN-UNC

R$ 76,81
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-  5/16X18F-30-RIN-UNC Desenho técnico

Código: 07527

AL-ALCA-AL-F1-EX-80- 5/16X18F-30-RIN-UNC

R$ 77,32
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-  5/16X18F-40-RIN-UNC Desenho técnico

Código: 07528

AL-ALCA-AL-F1-EX-80- 5/16X18F-40-RIN-UNC

R$ 78,42
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-  5/16X18F-50-RIN-UNC Desenho técnico

Código: 07529

AL-ALCA-AL-F1-EX-80- 5/16X18F-50-RIN-UNC

R$ 79,34
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-  5/16X18F-60-RIN-UNC Desenho técnico

Código: 07530

AL-ALCA-AL-F1-EX-80- 5/16X18F-60-RIN-UNC

R$ 80,35
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-  5/16X18F-70-RIN-UNC Desenho técnico

Código: 07531

AL-ALCA-AL-F1-EX-80- 5/16X18F-70-RIN-UNC

R$ 81,86
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-  5/16X18F-80-RIN-UNC Desenho técnico

Código: 07532

AL-ALCA-AL-F1-EX-80- 5/16X18F-80-RIN-UNC

R$ 82,36
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-  5/16X18F-90-RIN-UNC Desenho técnico

Código: 07533

AL-ALCA-AL-F1-EX-80- 5/16X18F-90-RIN-UNC

R$ 82,87
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-  5/16X18F- 100-RIN-UNC Desenho técnico

Código: 07534

AL-ALCA-AL-F1-EX-80- 5/16X18F- 100-RIN-UNC

R$ 84,90
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80- 3/8X16F-20-RIN-UNC Desenho técnico

Código: 07535

AL-ALCA-AL-F1-EX-80- 3/8X16F-20-RIN-UNC

R$ 78,42
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80- 3/8X16F-30-RIN-UNC Desenho técnico

Código: 07536

AL-ALCA-AL-F1-EX-80- 3/8X16F-30-RIN-UNC

R$ 79,84
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80- 3/8X16F-40-RIN-UNC Desenho técnico

Código: 07537

AL-ALCA-AL-F1-EX-80- 3/8X16F-40-RIN-UNC

R$ 80,85
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80- 3/8X16F-50-RIN-UNC Desenho técnico

Código: 07538

AL-ALCA-AL-F1-EX-80- 3/8X16F-50-RIN-UNC

R$ 82,87
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80- 3/8X16F-60-RIN-UNC Desenho técnico

Código: 07539

AL-ALCA-AL-F1-EX-80- 3/8X16F-60-RIN-UNC

R$ 84,90
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80- 3/8X16F-70-RIN-UNC Desenho técnico

Código: 07540

AL-ALCA-AL-F1-EX-80- 3/8X16F-70-RIN-UNC

R$ 85,90
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80- 3/8X16F-80-RIN-UNC Desenho técnico

Código: 07541

AL-ALCA-AL-F1-EX-80- 3/8X16F-80-RIN-UNC

R$ 86,92
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80- 3/8X16F-90-RIN-UNC Desenho técnico

Código: 07542

AL-ALCA-AL-F1-EX-80- 3/8X16F-90-RIN-UNC

R$ 88,42
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80- 3/8X16F- 100-RIN-UNC Desenho técnico

Código: 07543

AL-ALCA-AL-F1-EX-80- 3/8X16F- 100-RIN-UNC

R$ 90,44
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-1/2X12F-20-RIN-BSW Desenho técnico

Código: 07544

AL-ALCA-AL-F1-EX-80-1/2X12F-20-RIN-BSW

R$ 82,06
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-1/2X12F-30-RIN-BSW Desenho técnico

Código: 07545

AL-ALCA-AL-F1-EX-80-1/2X12F-30-RIN-BSW

R$ 84,39
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-1/2X12F-40-RIN-BSW Desenho técnico

Código: 07546

AL-ALCA-AL-F1-EX-80-1/2X12F-40-RIN-BSW

R$ 87,32
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-1/2X12F-50-RIN-BSW Desenho técnico

Código: 07547

AL-ALCA-AL-F1-EX-80-1/2X12F-50-RIN-BSW

R$ 89,43
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-1/2X12F-60-RIN-BSW Desenho técnico

Código: 07548

AL-ALCA-AL-F1-EX-80-1/2X12F-60-RIN-BSW

R$ 92,07
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-1/2X12F-70-RIN-BSW Desenho técnico

Código: 07549

AL-ALCA-AL-F1-EX-80-1/2X12F-70-RIN-BSW

R$ 94,00
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-1/2X12F-80-RIN-BSW Desenho técnico

Código: 07550

AL-ALCA-AL-F1-EX-80-1/2X12F-80-RIN-BSW

R$ 96,01
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-1/2X12F-90-RIN-BSW Desenho técnico

Código: 07551

AL-ALCA-AL-F1-EX-80-1/2X12F-90-RIN-BSW

R$ 98,52
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-1/2X12F- 100-RIN-BSW Desenho técnico

Código: 07552

AL-ALCA-AL-F1-EX-80-1/2X12F- 100-RIN-BSW

R$ 102,08
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-1/2X13F-20-RIN-UNC Desenho técnico

Código: 07553

AL-ALCA-AL-F1-EX-80-1/2X13F-20-RIN-UNC

R$ 82,06
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-1/2X13F-30-RIN-UNC Desenho técnico

Código: 07554

AL-ALCA-AL-F1-EX-80-1/2X13F-30-RIN-UNC

R$ 84,39
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-1/2X13F-40-RIN-UNC Desenho técnico

Código: 07555

AL-ALCA-AL-F1-EX-80-1/2X13F-40-RIN-UNC

R$ 87,32
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-1/2X13F-50-RIN-UNC Desenho técnico

Código: 07556

AL-ALCA-AL-F1-EX-80-1/2X13F-50-RIN-UNC

R$ 89,43
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-1/2X13F-60-RIN-UNC Desenho técnico

Código: 07557

AL-ALCA-AL-F1-EX-80-1/2X13F-60-RIN-UNC

R$ 92,07
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-1/2X13F-70-RIN-UNC Desenho técnico

Código: 07558

AL-ALCA-AL-F1-EX-80-1/2X13F-70-RIN-UNC

R$ 94,00
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-1/2X13F-80-RIN-UNC Desenho técnico

Código: 07559

AL-ALCA-AL-F1-EX-80-1/2X13F-80-RIN-UNC

R$ 96,01
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-1/2X13F-90-RIN-UNC Desenho técnico

Código: 07560

AL-ALCA-AL-F1-EX-80-1/2X13F-90-RIN-UNC

R$ 98,52
pc

Clique aqui para visualizar a imagem técnica AL-ALCA-AL-F1-EX-80-1/2X13F- 100-RIN-UNC Desenho técnico

Código: 07561

AL-ALCA-AL-F1-EX-80-1/2X13F- 100-RIN-UNC

R$ 102,08
pc

Total: R$ 0.000,00

Sobre o produto:

Alças BakelitSul, usadas na manipulação de portas, janelas, escotilhas, tampas, alçapões, sendo úteis para movimento tipo puxe/empurre.

Arquivos para download

Descrição

ACABAMENTO
Alça fabricada em liga metálica de alumínio(*), acabamento superficial texturizado em preto com pintura epóxi.

Caracteristicas Técnicas

FIXAÇÃO
Fixação através de rosca externa conforme normas abaixo:
Aço Inoxidável AISI 304 (RIN)
Rosca BSW: BS 84 - média
Rosca UNC: ANSI B 1.1 - 2A
Rosca Métrica (MA): DIN 13 (ISO 965) - 6g
Aço inox austenítico, não magnético e não temperável
MATÉRIA-PRIMA
(*)O alumínio é um metal leve, macio e resistente. Possui um aspecto cinza prateado e fosco, devido à fina camada de óxidos que se forma rapidamente quando exposto ao ar. O alumínio não é tóxico como metal, não-magnético, e não cria faíscas quando exposto à atrito. O alumínio puro possui tensão de cerca de 19 megapascais (MPa) e 400 MPa se inserido dentro de uma liga. Sua densidade é aproximadamente de um terço do aço ou cobre. É muito maleável, muito dúctil, apto para a mecanização e fundição, além de ter uma excelente resistência à corrosão e durabilidade devido à camada protetora de óxido. É o segundo metal mais maleável, sendo o primeiro o ouro, e o sexto mais dúctil. Excelente condutor de calor.
-Composição química (%)
Cu(cobre)=1,2
Mg(magnésio)=0,50
Mn(manganês)=0,50
Si(silício)=5
Fe(ferro)=0,6
Zn(zinco)=0,35
-Propriedades mecânicas
Resistência tração (Mpa)=264
Limite de escoamento (b) (Mpa)=250
Alongamento (%)=0,5
Dureza (500/10HB) (c)=85
Resitência ao cisalhamento (Mpa)=193
1)ensaios de tração e dureza determinados em corpos de prova padrão Ø13mm superfície não usinada. 2)limite 0,2% 3)carga de 500kg e esfera 10mm
-Propriedades físicas
Densidade (g/cm³)=2,713
Intervalo solidificação (°C)=550-620
Condutibilidade elétrica (%IACS)=42
Condutibilidade térmica (SI)=0,39
Coeficiente de expansão (°Cx10-6)=223
USO
Utilizada em tampas, portas, basculantes de máquinas e equipamentos em geral.
Resistência da peça com pintura epóxi: 230°C
Resistência da peça sem pintura epóxi: 280°C
