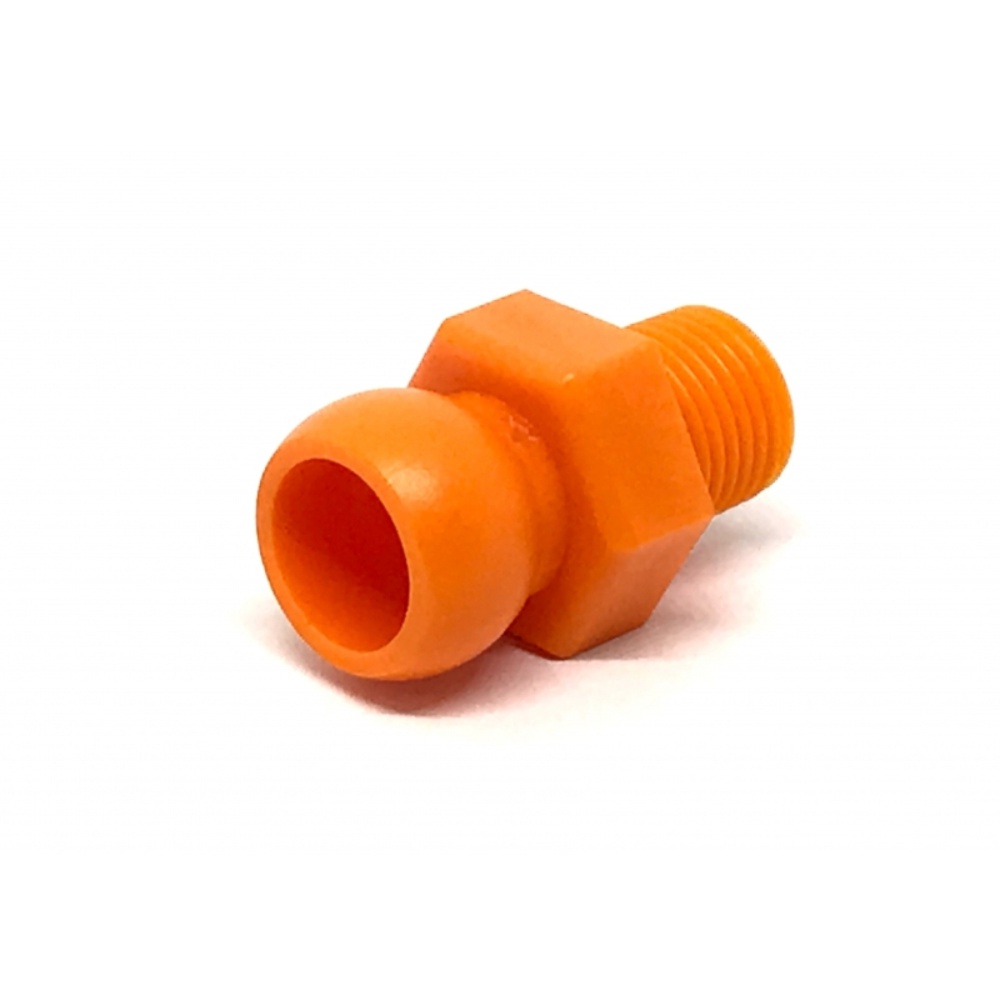

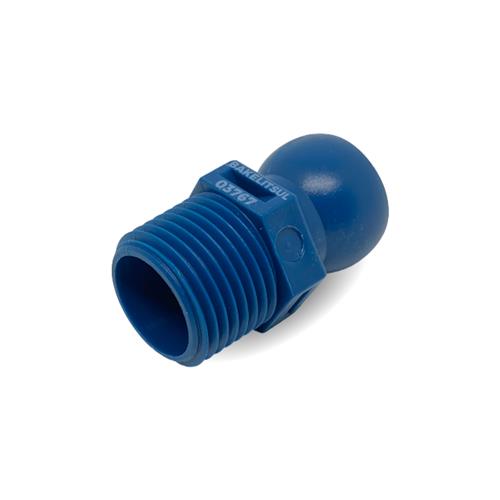

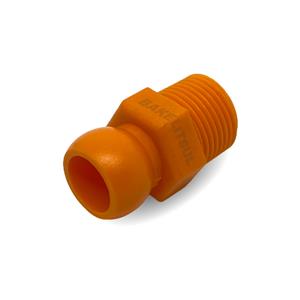

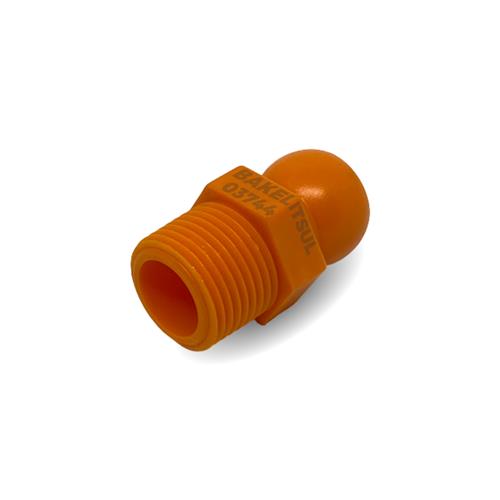

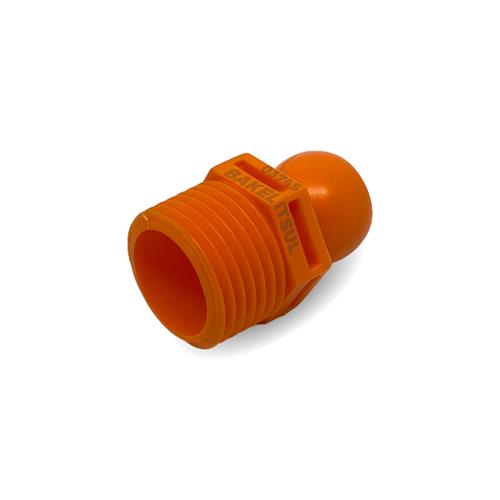

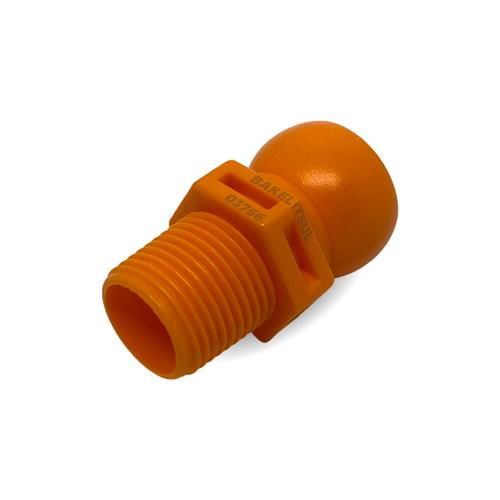

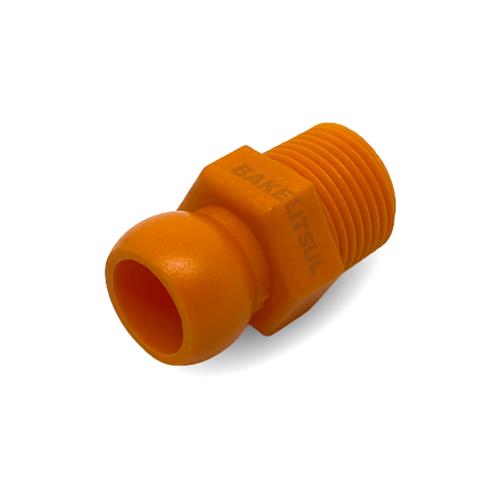

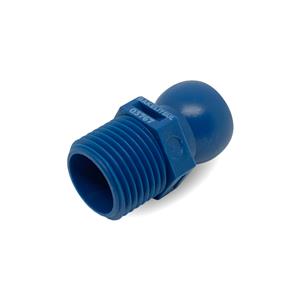

CONECTOR ROSCA EXTERNA PARA FLEXÍVEL PLÁSTICO LB-JP-CON

Ref: LB-JP-CON

Compra 100% Segura

Desenho técnico

Código

Valor

Quantidade

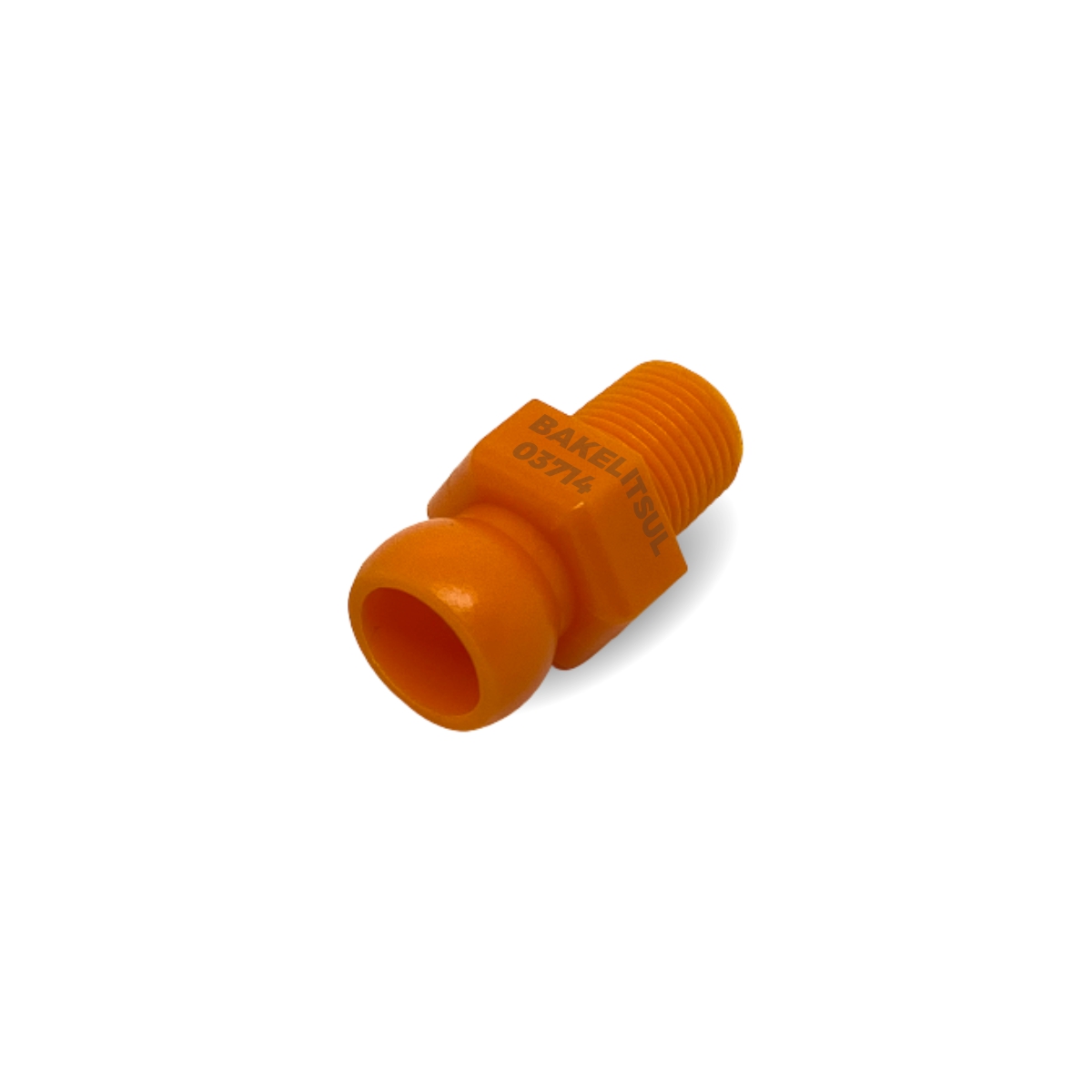

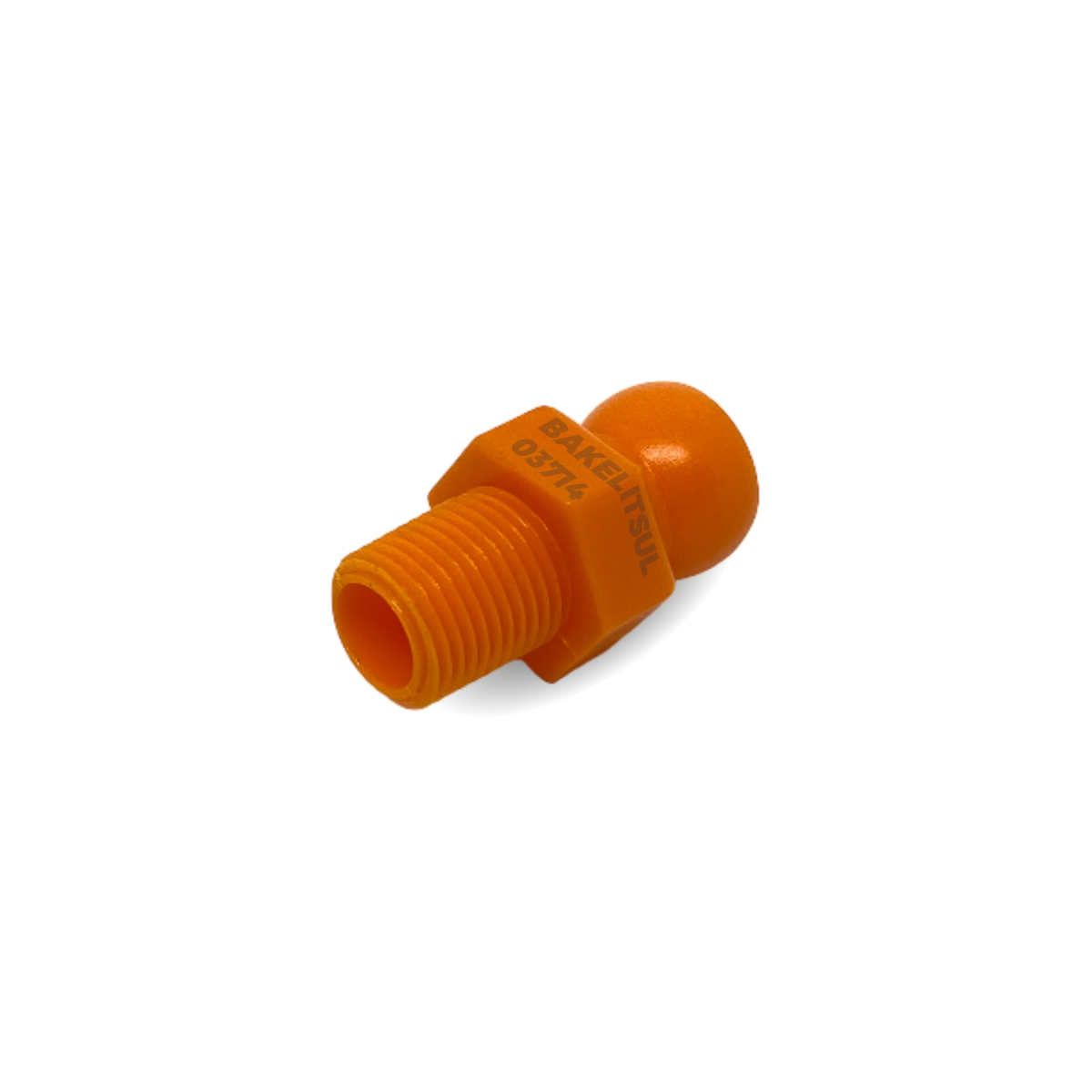

Clique aqui para visualizar a imagem técnica LB-BICO REFRIGERACAO-PP-JPCON1-SR-1/4-00-00-PSR-CONEC MACHO 1/8 Desenho técnico

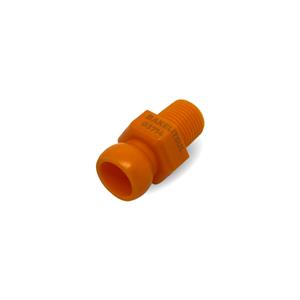

Código: 03714

LB-BICO REFRIGERACAO-PP-JPCON1-SR-1/4-00-00-PSR-CONEC MACHO 1/8

R$ 18,15
pc

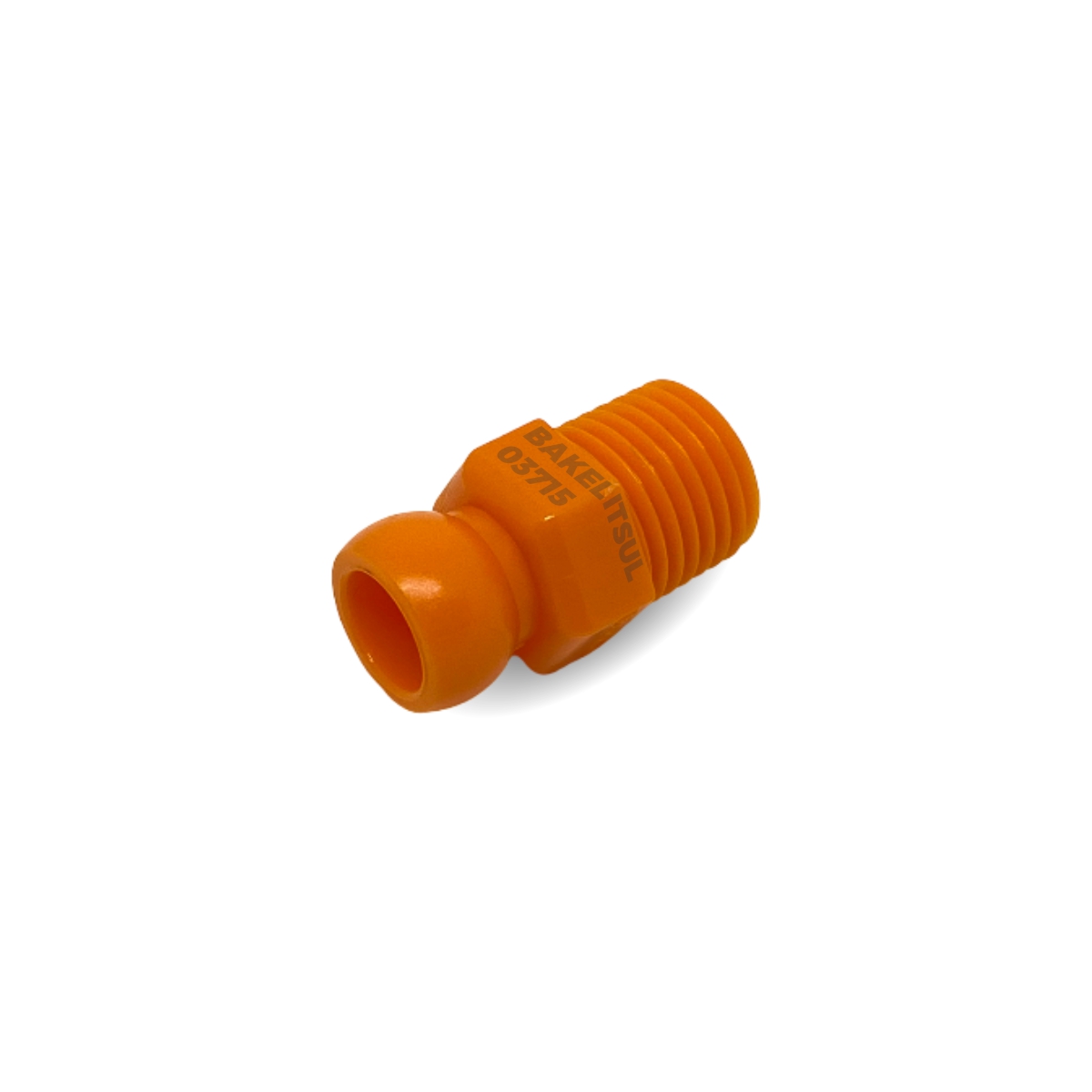

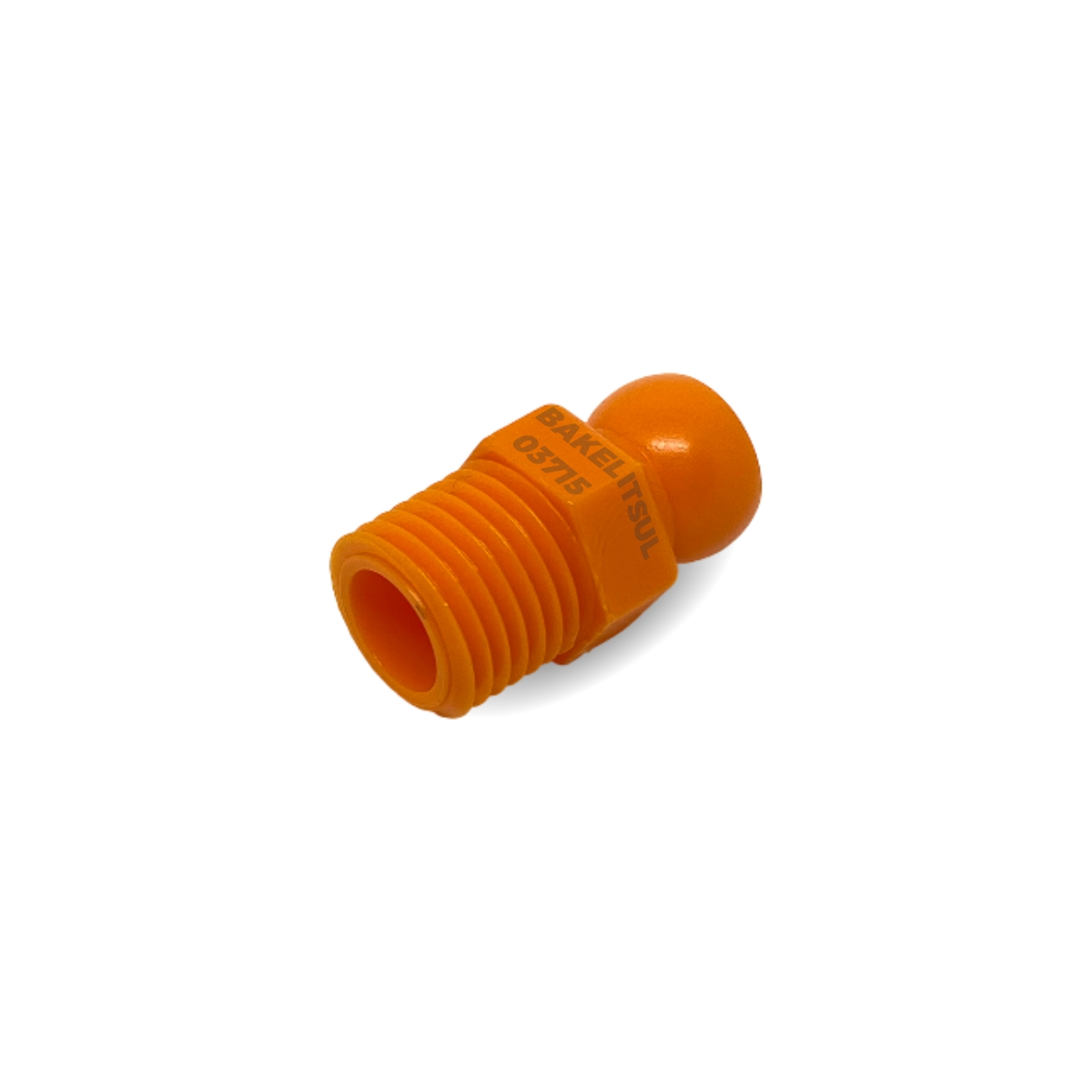

Clique aqui para visualizar a imagem técnica LB-BICO REFRIGERACAO-PP-JPCON1-SR-1/4-00-00-PSR-CONEC MACHO 1/4 Desenho técnico

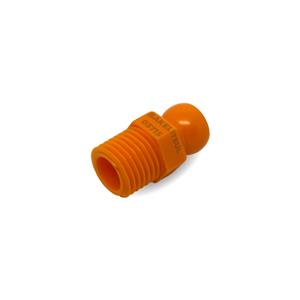

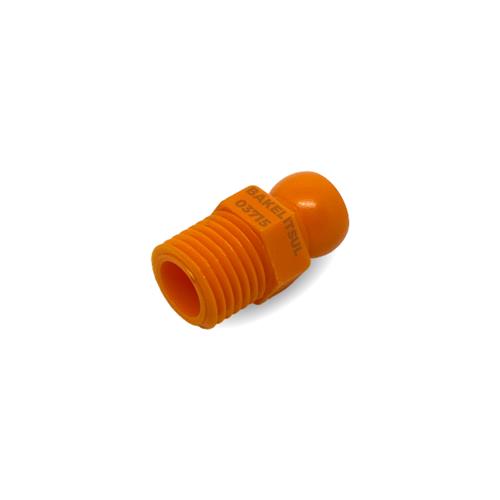

Código: 03715

LB-BICO REFRIGERACAO-PP-JPCON1-SR-1/4-00-00-PSR-CONEC MACHO 1/4

R$ 18,15
pc

Clique aqui para visualizar a imagem técnica LB-BICO REFRIGERACAO-PP-JPCON2-EX-3/8-00-00-RMT-CONECTOR 1/4MACH Desenho técnico

Código: 03743

LB-BICO REFRIGERACAO-PP-JPCON2-EX-3/8-00-00-RMT-CONECTOR 1/4MACH

R$ 20,80
pc

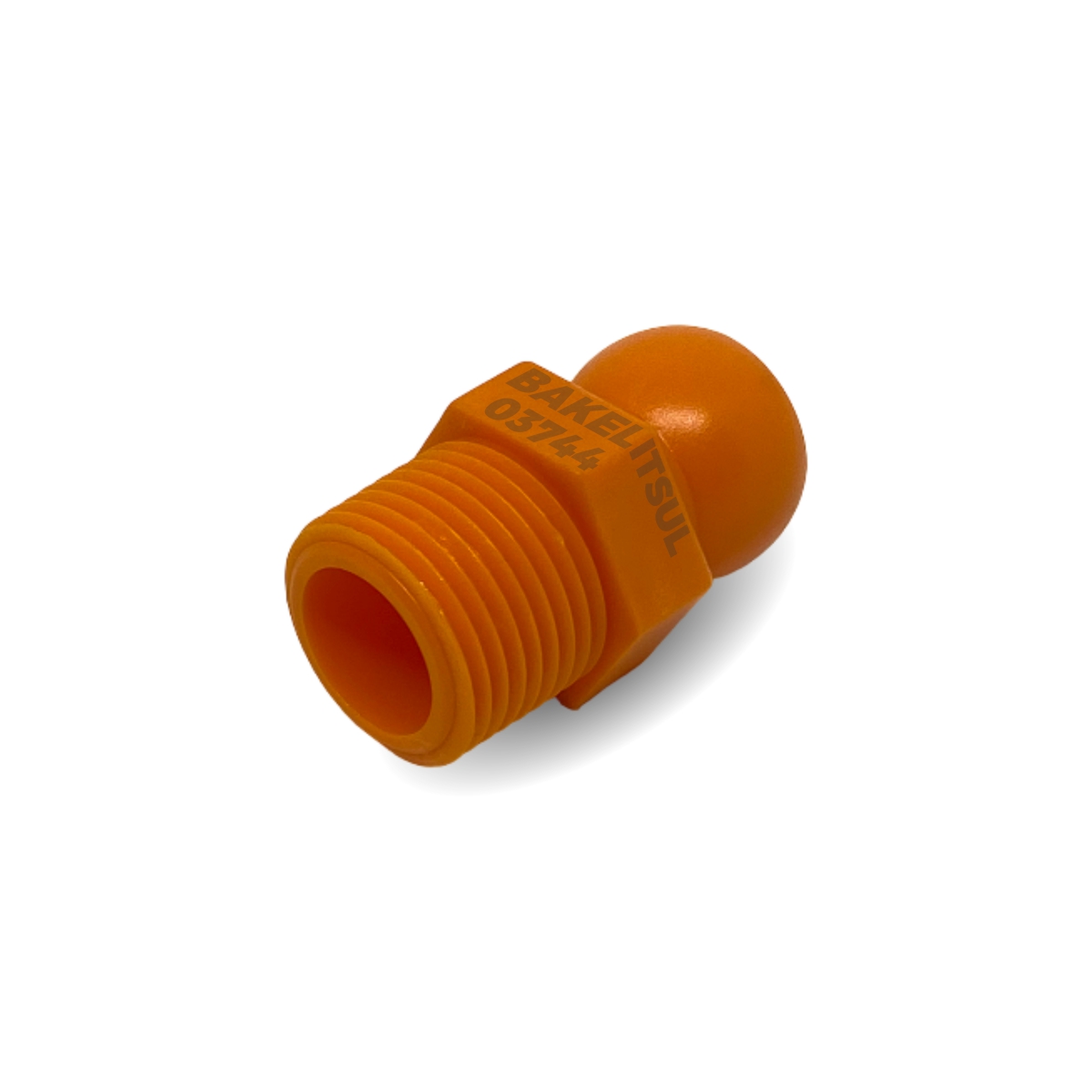

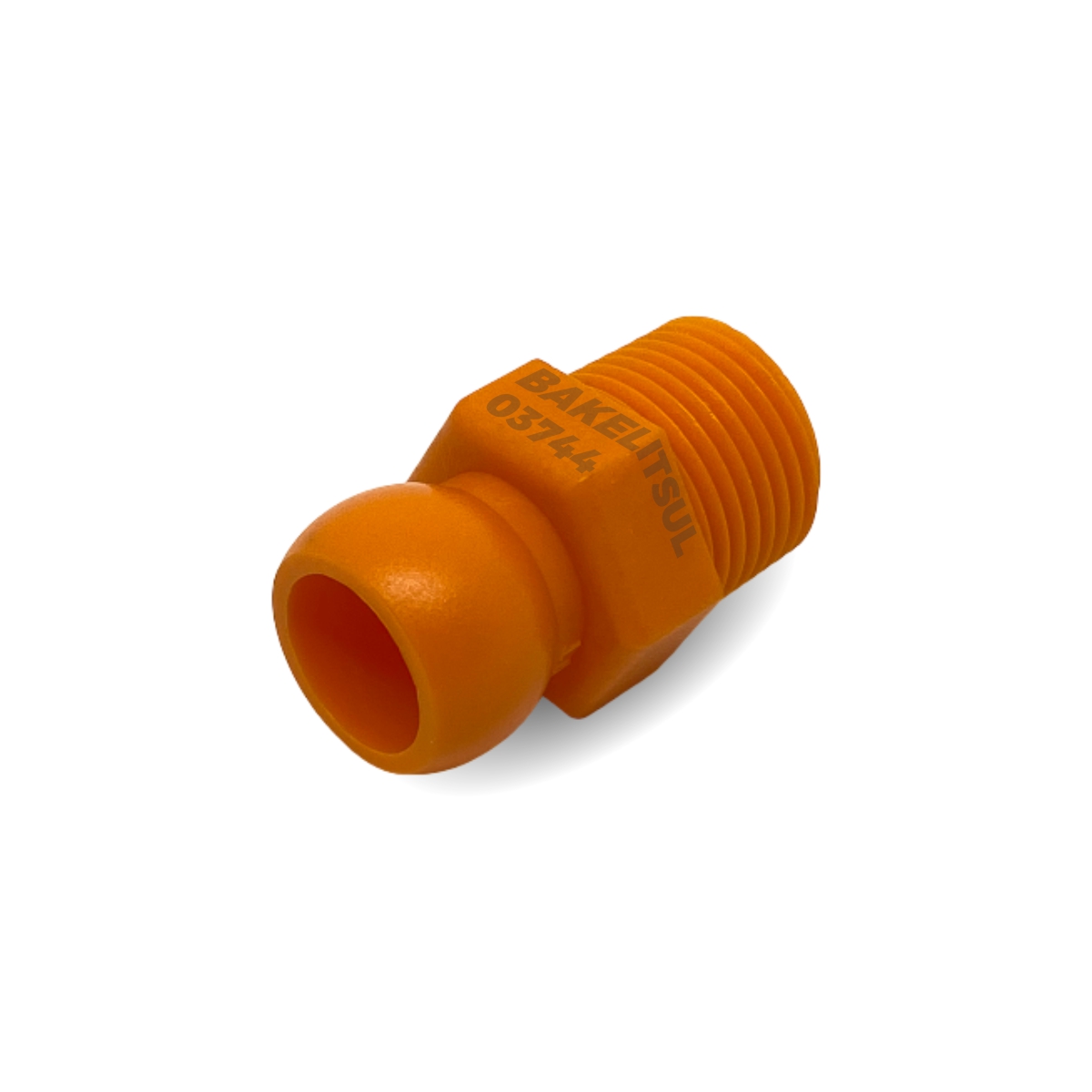

Clique aqui para visualizar a imagem técnica LB-BICO REFRIGERACAO-PP-JPCON2-EX-3/8-00-00-RMT-CONECTOR 3/8MACH Desenho técnico

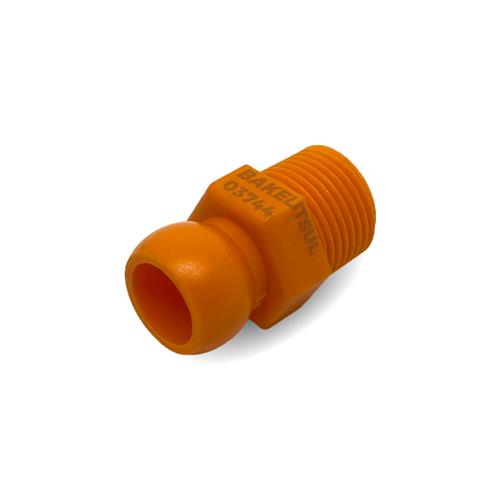

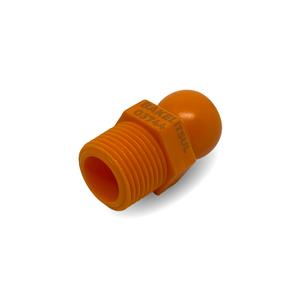

Código: 03744

LB-BICO REFRIGERACAO-PP-JPCON2-EX-3/8-00-00-RMT-CONECTOR 3/8MACH

R$ 19,93
pc

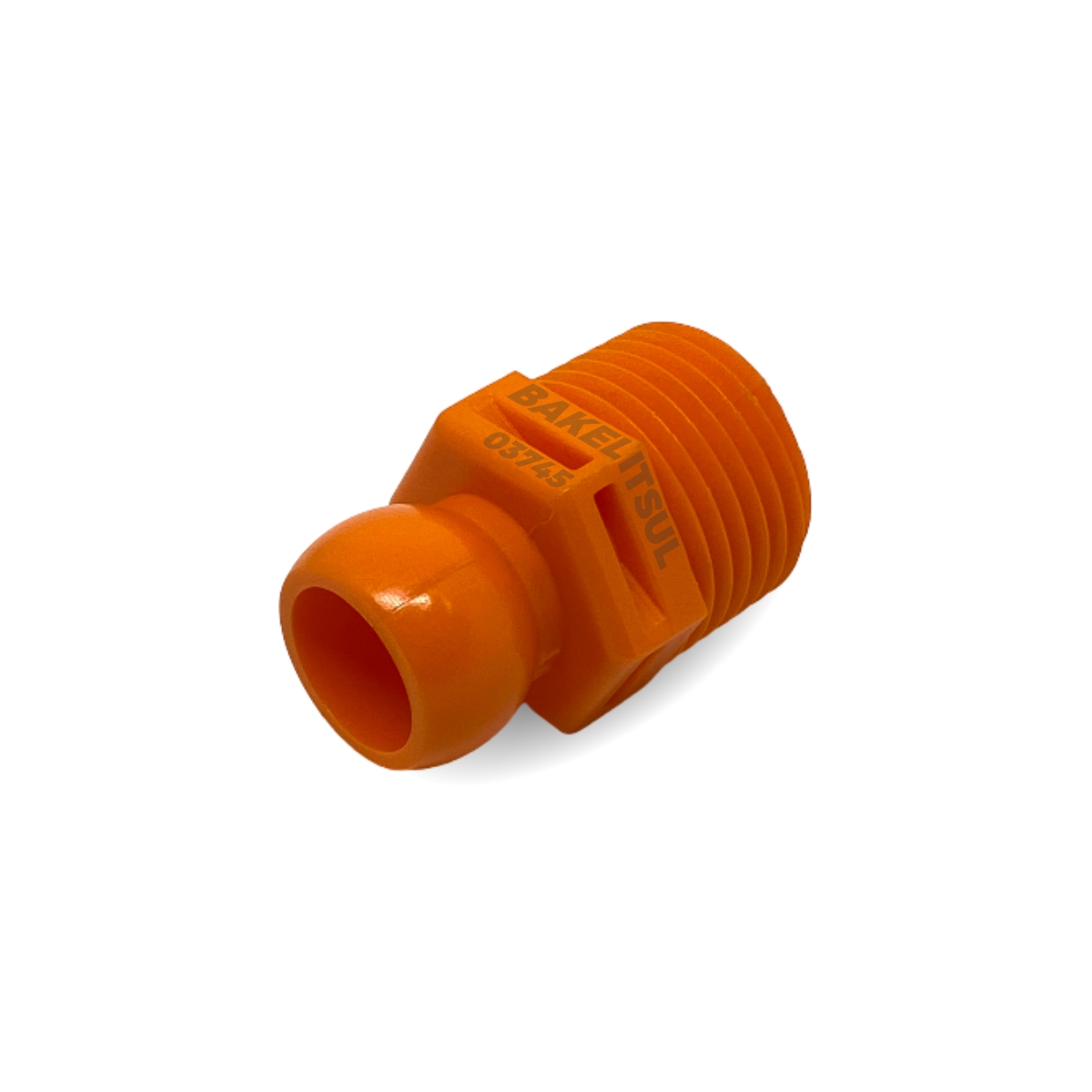

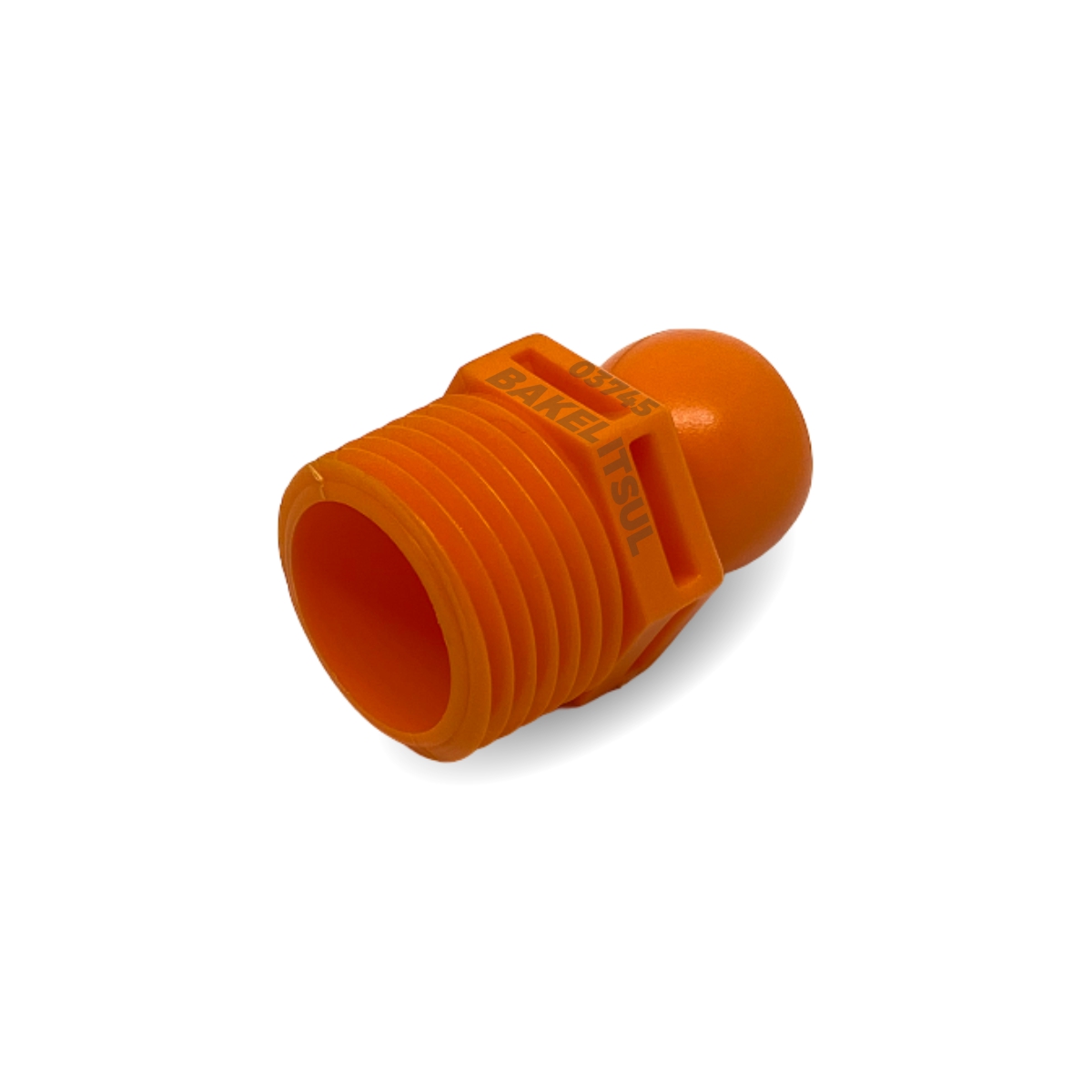

Clique aqui para visualizar a imagem técnica LB-BICO REFRIGERACAO-PP-JPCON2-EX-3/8-00-00-RMT-CONECTOR 1/2MACH Desenho técnico

Código: 03745

LB-BICO REFRIGERACAO-PP-JPCON2-EX-3/8-00-00-RMT-CONECTOR 1/2MACH

R$ 19,93
pc

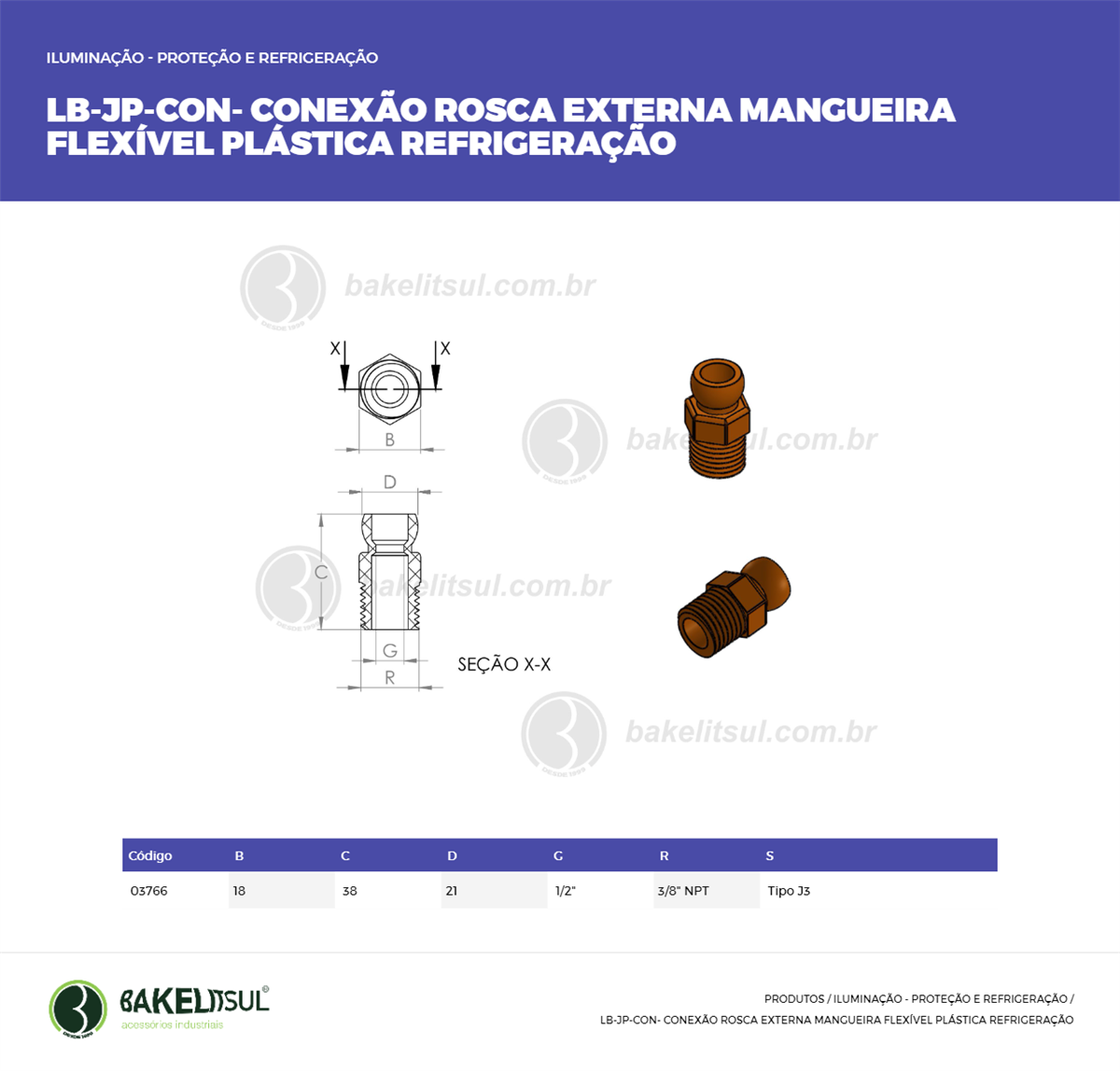

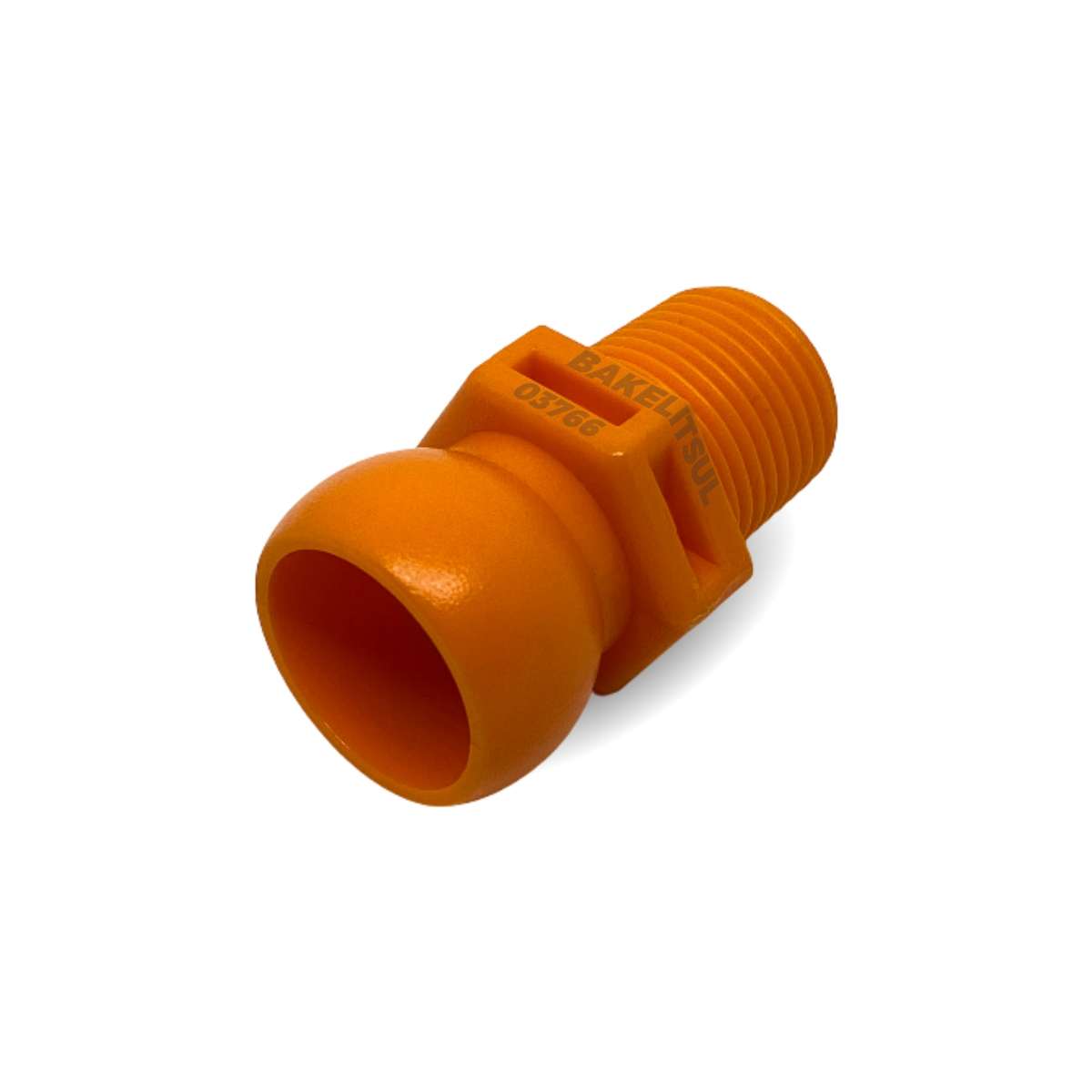

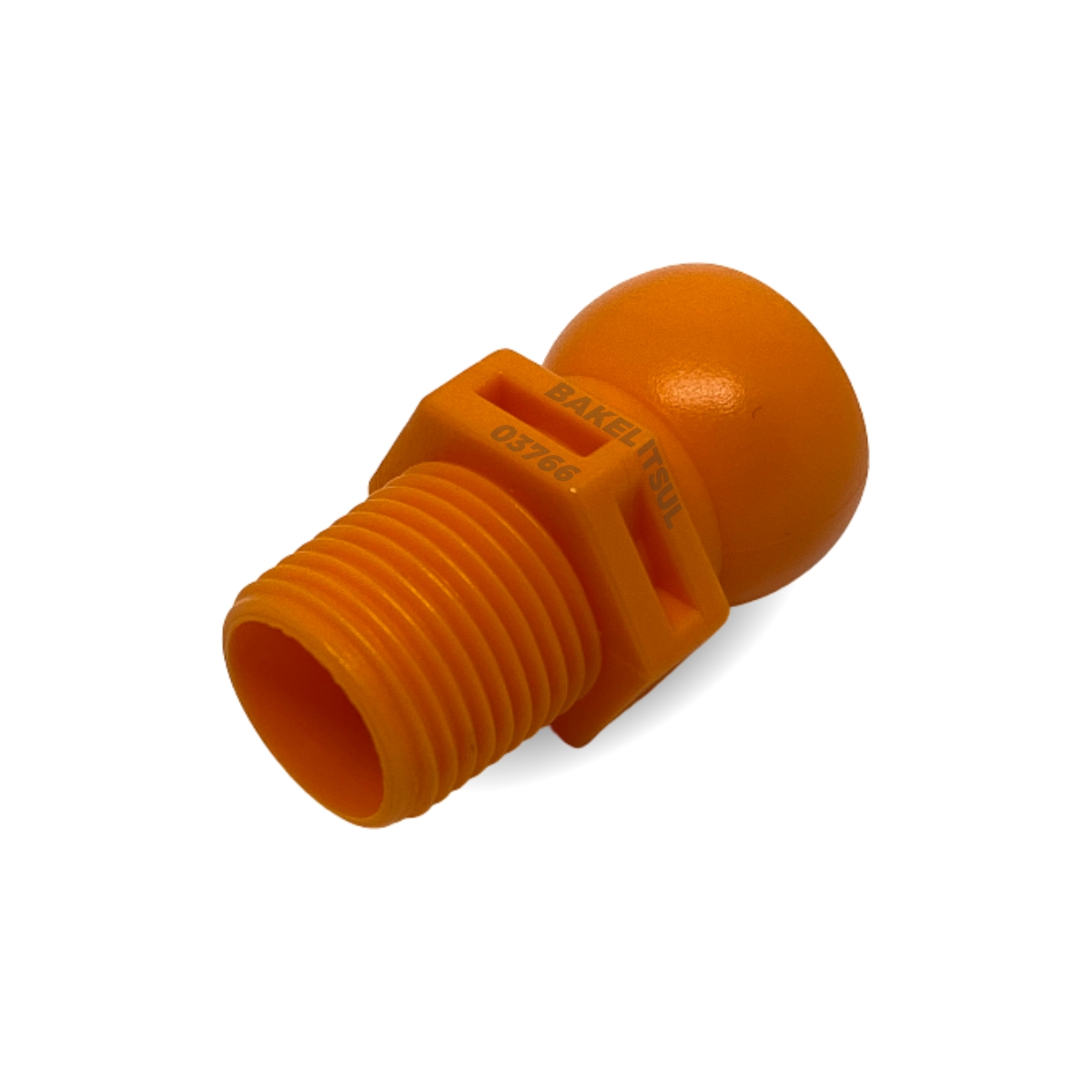

Clique aqui para visualizar a imagem técnica LB-BICO REFRIGERACAO-PP-JPCON3-EX-1/2-00-00-RMT-CONEC MACHO 3/8 Desenho técnico

Código: 03766

LB-BICO REFRIGERACAO-PP-JPCON3-EX-1/2-00-00-RMT-CONEC MACHO 3/8

R$ 25,38
pc

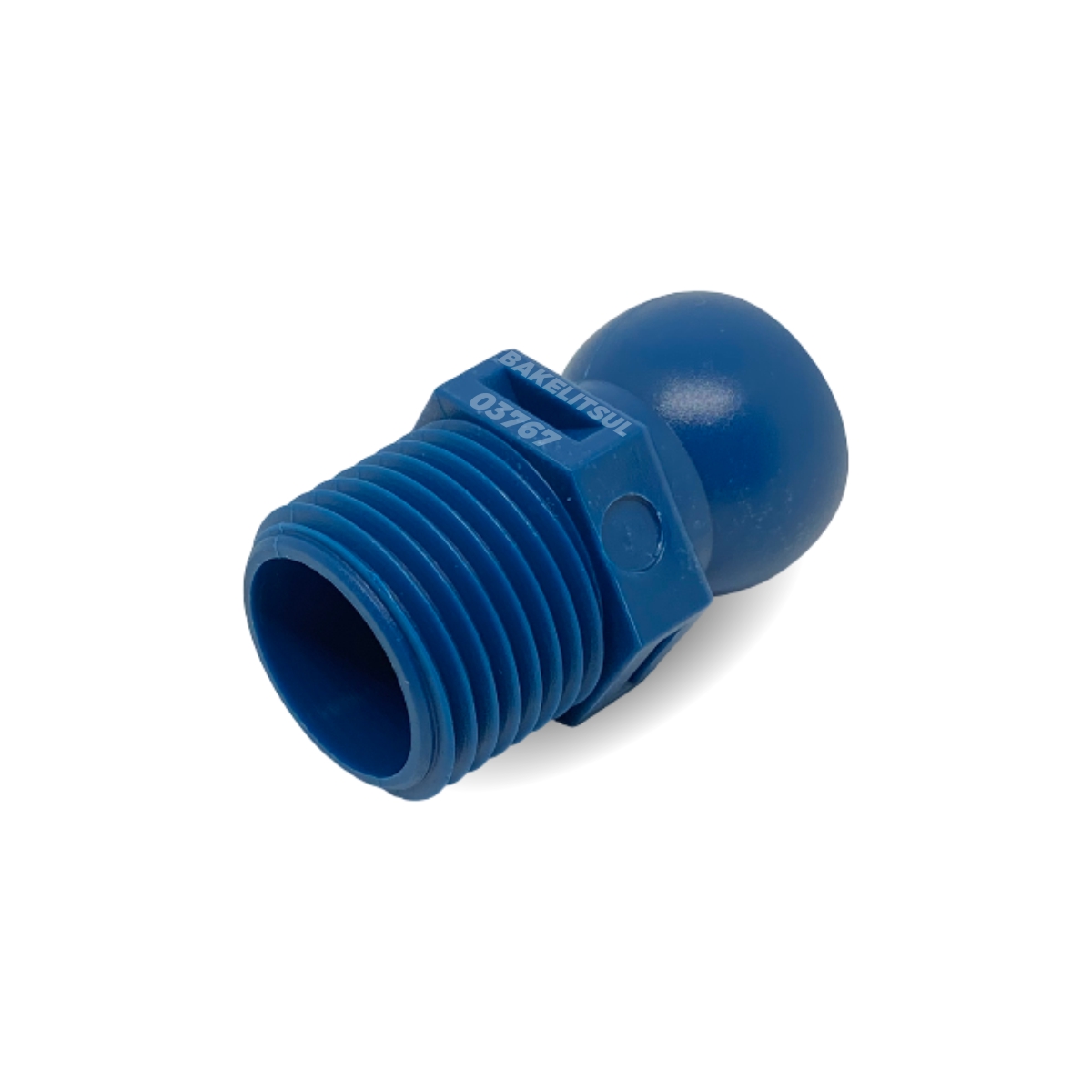

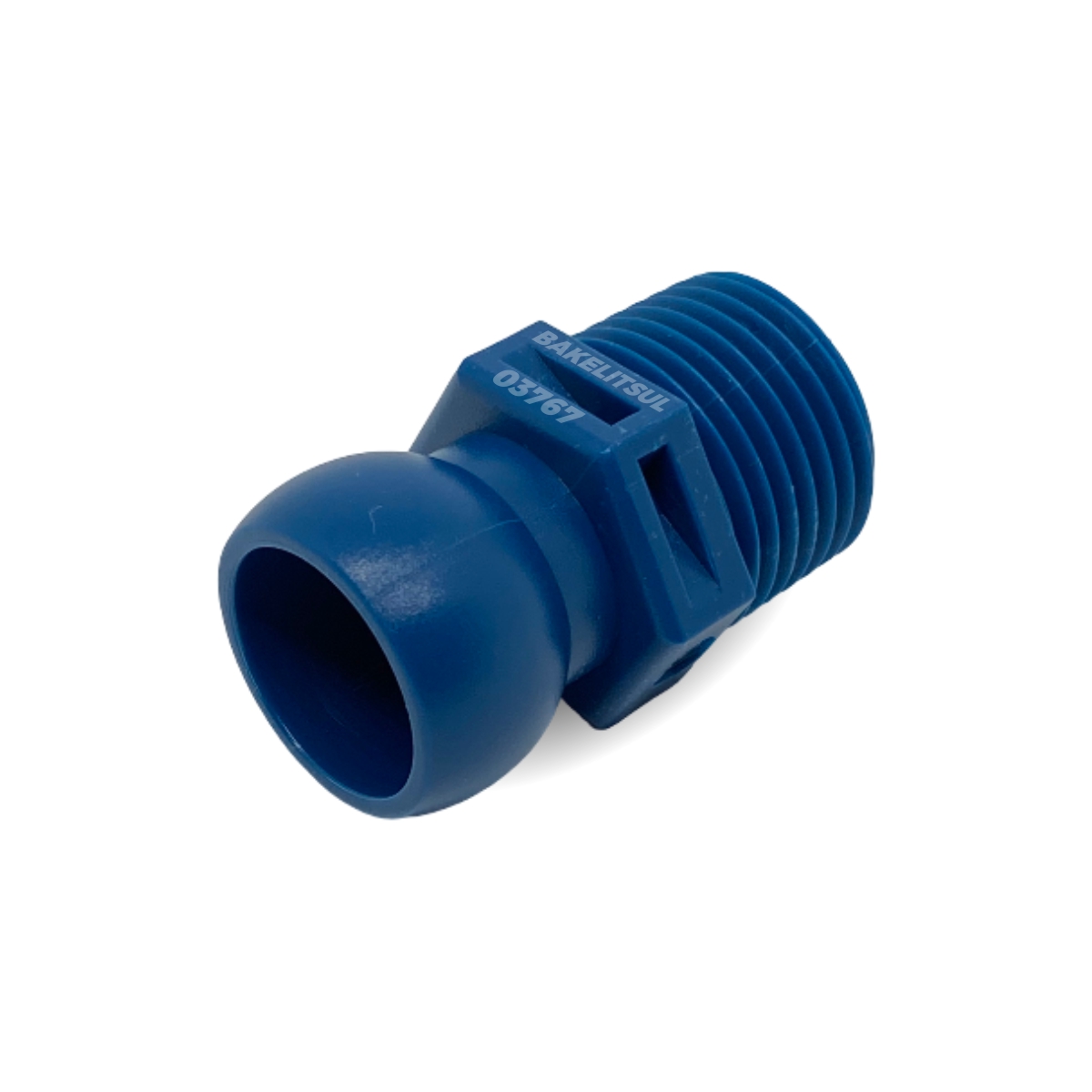

Clique aqui para visualizar a imagem técnica LB-BICO REFRIGERACAO-PP-JPCON3-EX-1/2-00-00-RMT-CONEC MACHO 1/2 Desenho técnico

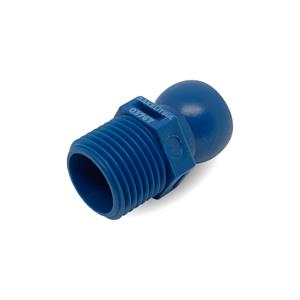

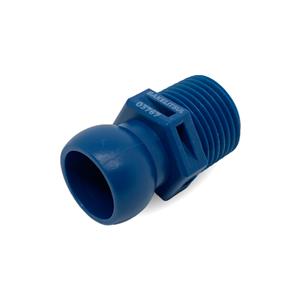

Código: 03767

LB-BICO REFRIGERACAO-PP-JPCON3-EX-1/2-00-00-RMT-CONEC MACHO 1/2

R$ 27,50
pc

Clique aqui para visualizar a imagem técnica LB-BICO REFRIGERACAO-PP-JPCON4-SR-3/4-00-00-PSR-CONEC MACHO 3/4 Desenho técnico

Código: 03788

LB-BICO REFRIGERACAO-PP-JPCON4-SR-3/4-00-00-PSR-CONEC MACHO 3/4

R$ 47,04
pc

Total: R$ 0.000,00

Sobre o produto:

Iluminação para máquinas industriais, proteções tipo sanfona contra poeira, cavacos de metal e óleo, visores de nível e bicos flexíveis para refrigeração de usinagem.

Descrição

ACABAMENTO
fabricado em tecnopolimer acetal(*) com acabamento superficial na cor
laranja.

Caracteristicas Técnicas

FIXAÇÃO
Fixação através de rosca da peça.
MATÉRIA-PRIMA
(*)A resina de acetal Delrin® preenche a lacuna entre os metais e os
plásticos comuns com uma combinação exclusiva de resistência à
fluência, força, rigidez, dureza, estabilidade dimensional, robustez,
resistência à fadiga, resistência a solventes e combustíveis, resistência à
abrasão, baixo desgaste e baixo atrito.
USO
Montado na extremidade dos elos LB-JP-EL para fazer a fixação do
conjunto na máquina, equipamento ou dispositivo de onde sairá o líquido
de refrigeração.
Adequado para uso com acetona, álcool etílico, detergentes comerciais,
gasolina, graxas, solventes laca, hidróxido de sódio, inseticidas, óleo de
freio, água, ar. Não adequado para uso com ácidos, bases fortes, hidróxido
de amônia, hipocloritos.
Monte seu conjunto conforme sua necessidade utilizando os elos
LB-JP-EL e os diversos tipos de terminais.
PRESSÃO DE TRABALHO E FLUXO
Conjunto Tipo J1= 2,0~3,0 kg/cm² - 900litros/hora
Conjunto Tipo J2= 2,0~3,0 kg/cm² - 1500litros/hora
Conjunto Tipo J3= 1,4~2,0 kg/cm² - 1700litros/hora
Conjunto Tipo J4= 0,7~1,4 kg/cm² - 1900litros/horaIdeal para trabalhar em temperaturas de até 65°C
DIFERENÇAS ENTRE OS CONJUNTOS
Conjunto Tipo J1= medida interna de passagem Ø6,35mm
Conjunto Tipo J2= medida interna de passagem Ø9,52mm
Conjunto Tipo J3= medida interna de passagem Ø12,7mm
Conjunto Tipo J4= medida interna de passagem Ø19,05mm
MEDIDAS EXTERNAS DAS ROSCAS NPT/BSP
Ao medir a cota "R" que corresponde a rosca você encontrará as seguintes
medidas finais:
1/4"-18fios NPT= Øexterno da rosca 13,9mm
3/8"-18fios NPT=Øexterno da rosca 17,2mm
1/2"-14fios NPT = Øexterno da rosca 21,6mm
3/4"-14fios NPT = Øexterno da rosca 27mm
NPT= rosca cônica
