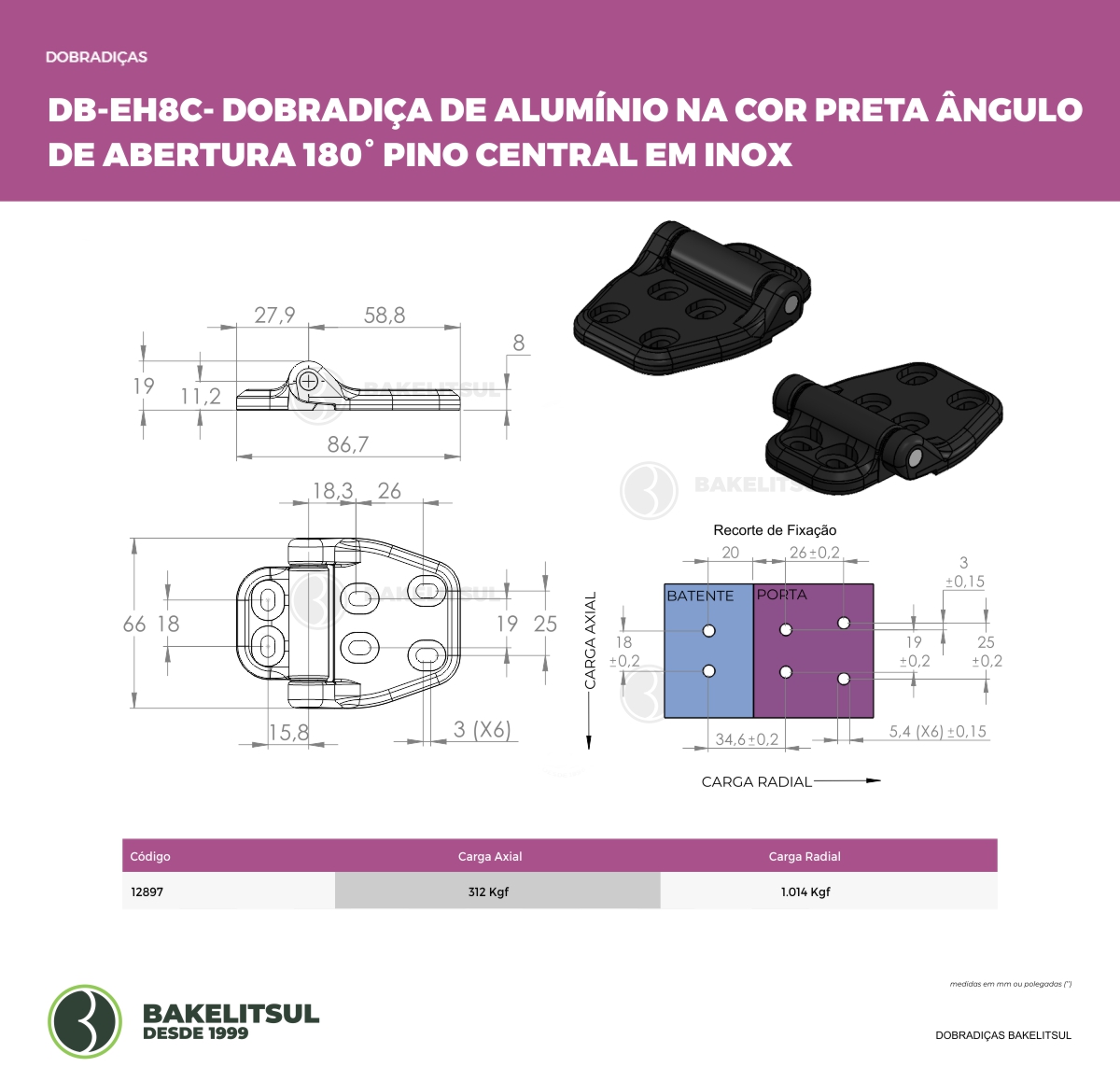

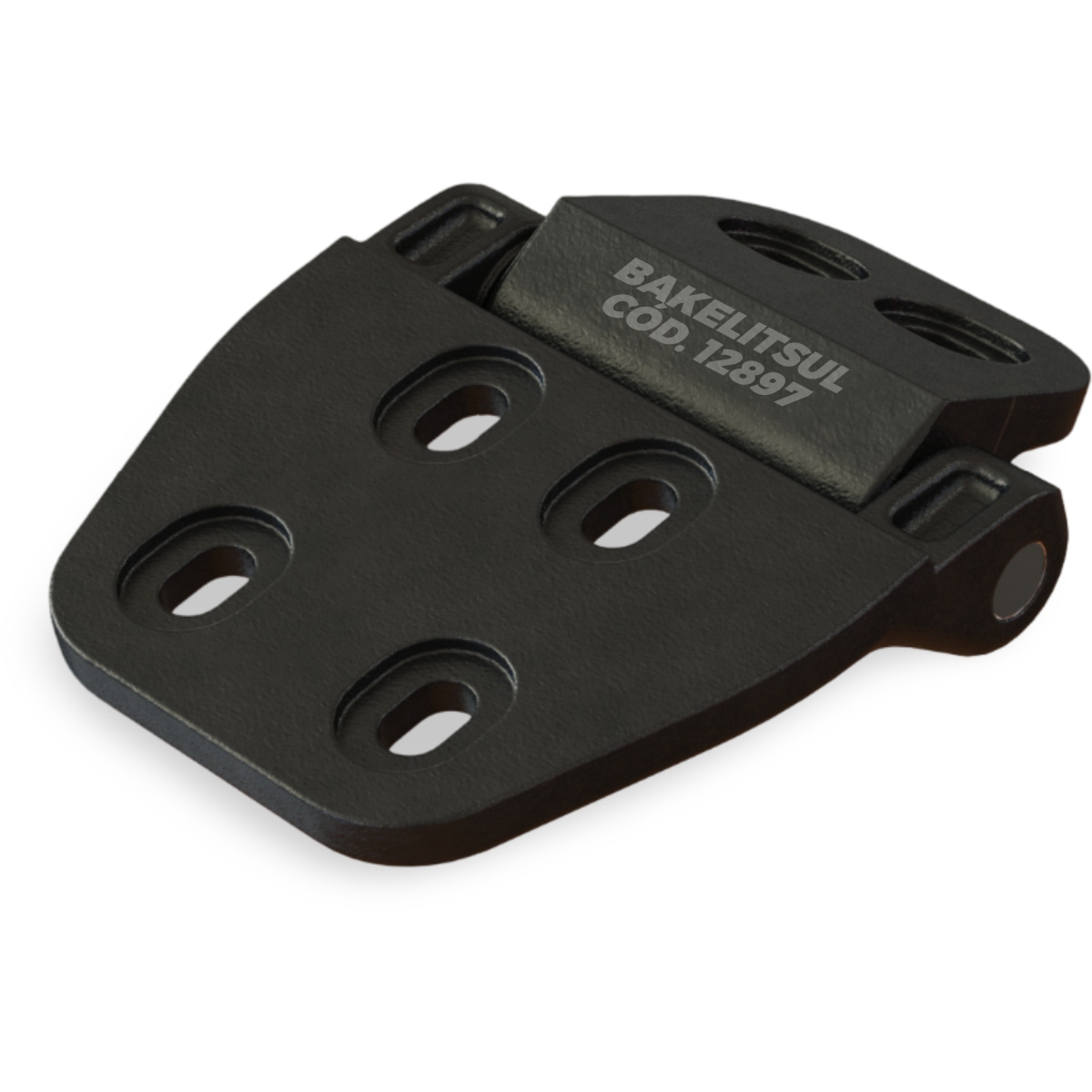

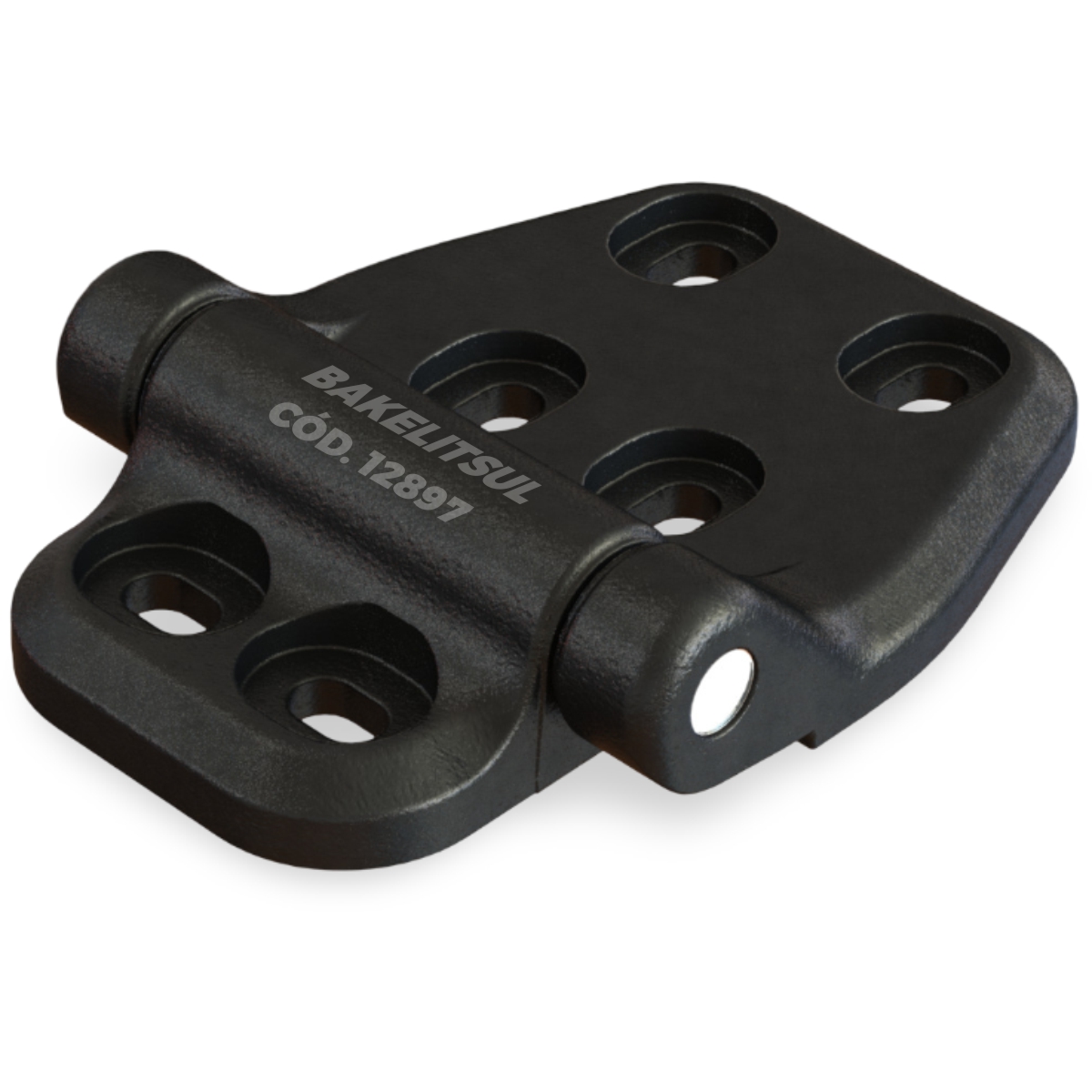

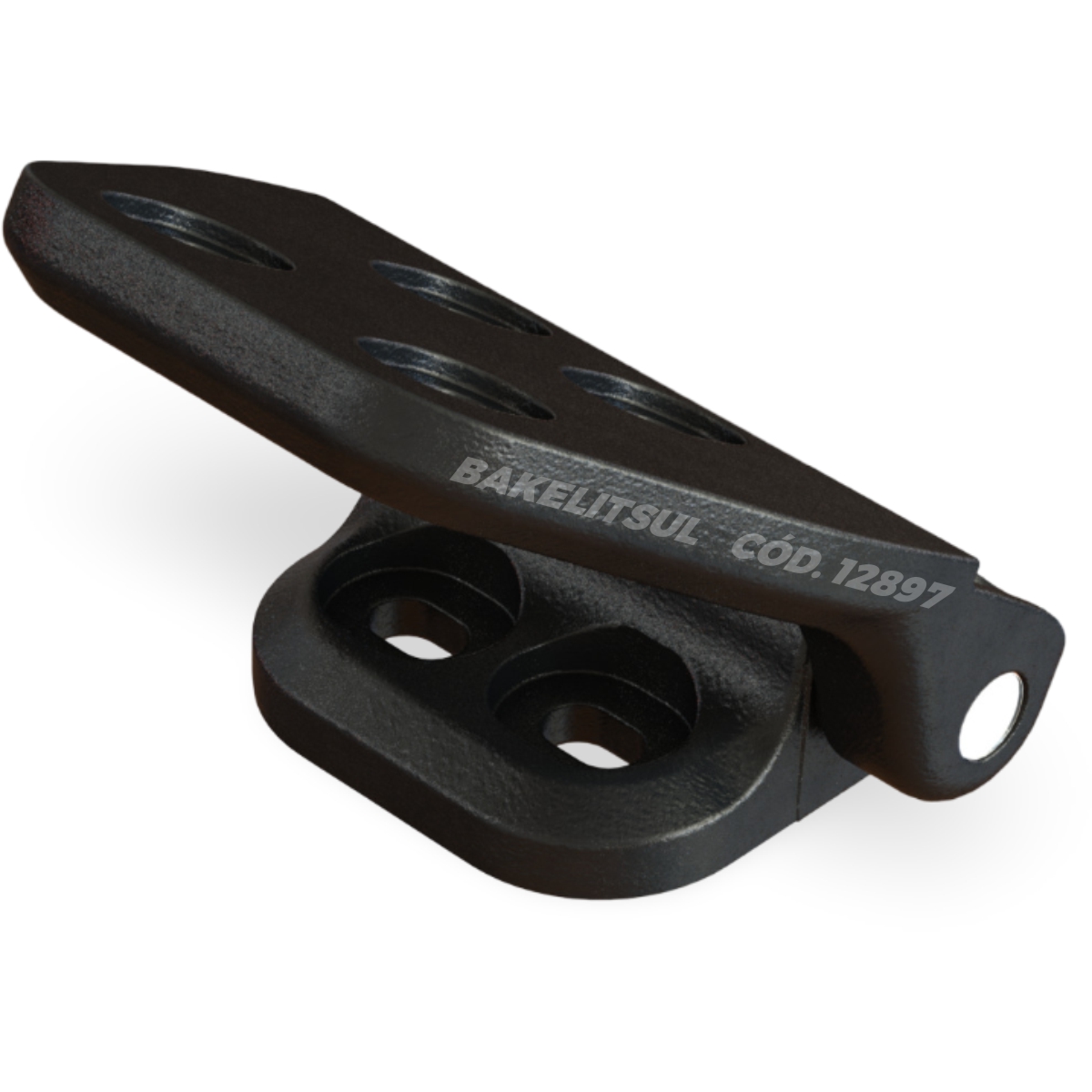

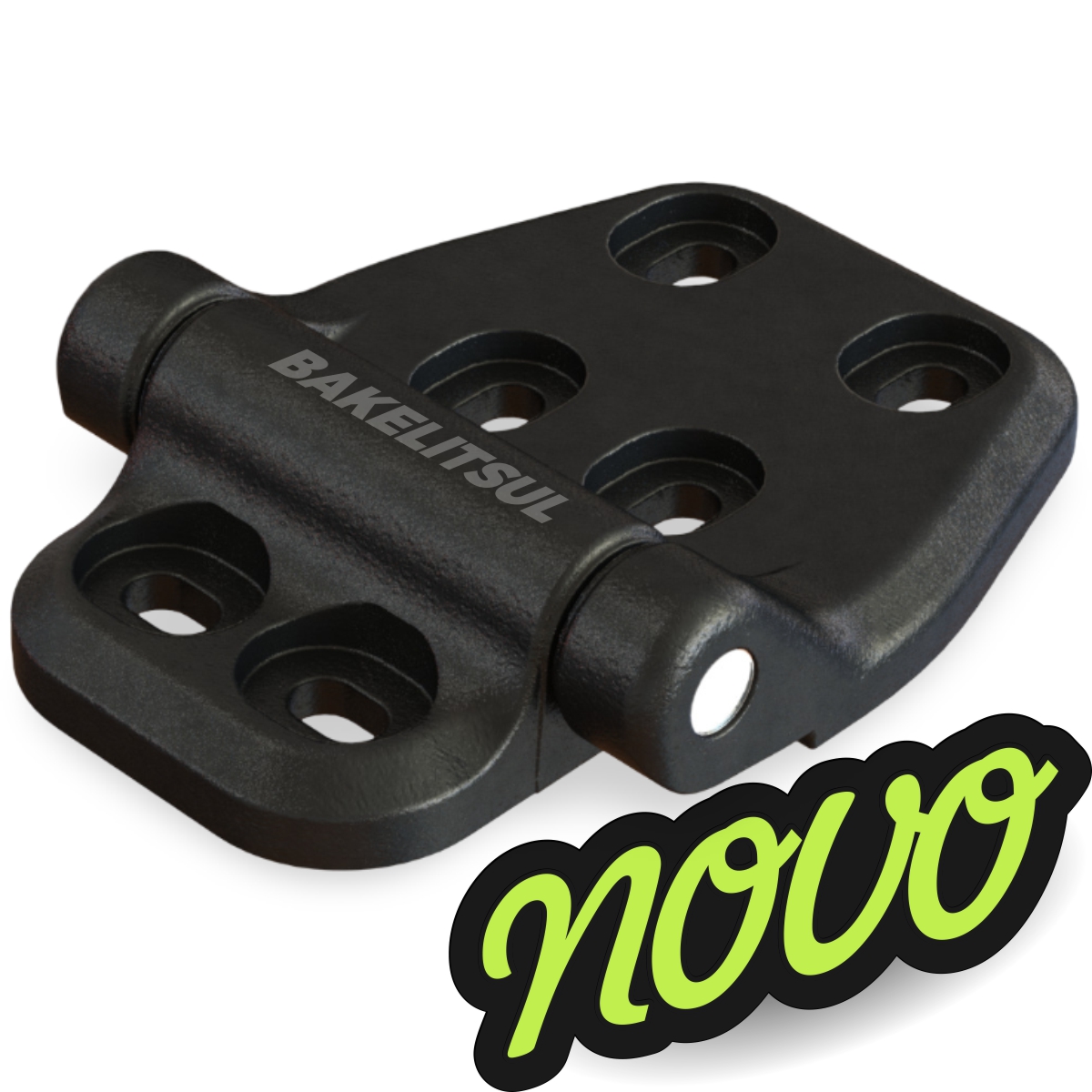

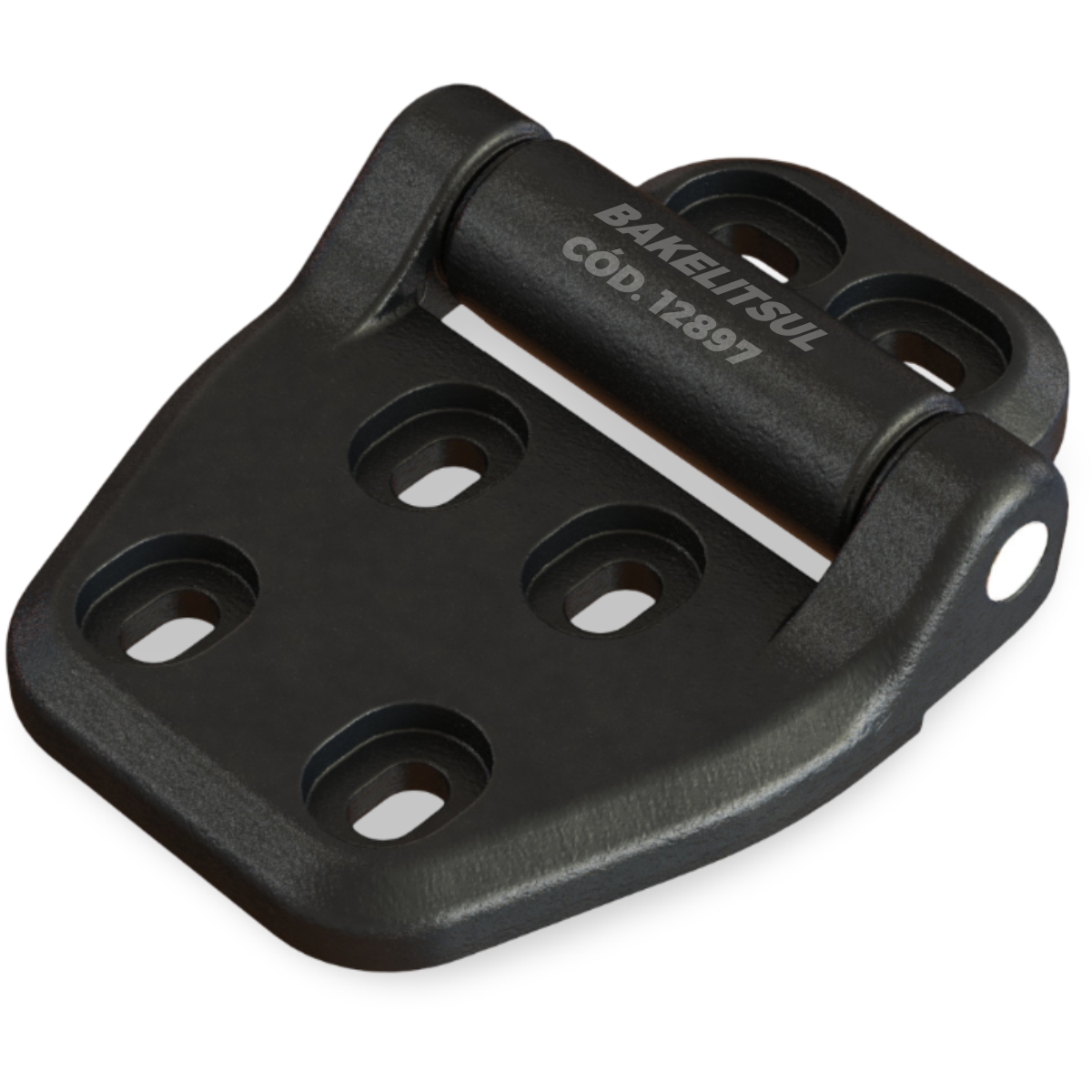

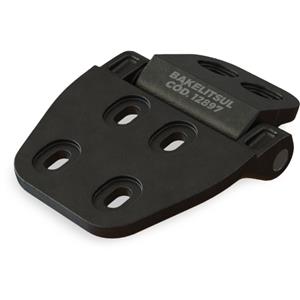

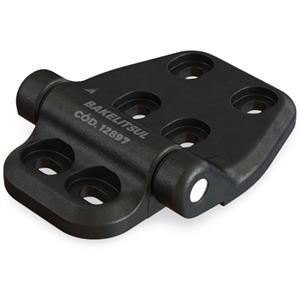

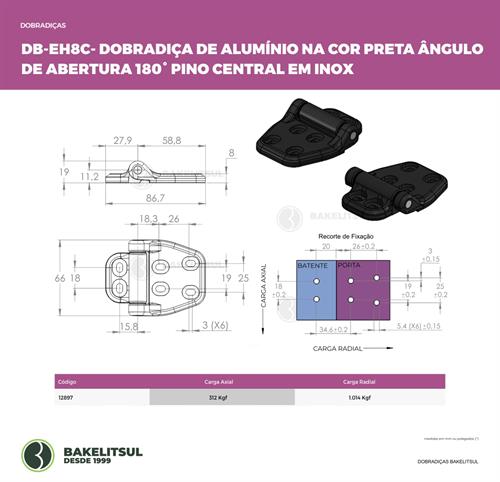

DOBRADIÇA DE ALUMÍNIO MONTAGEM EXTERNA DB-EH8C

Descrição

ACABAMENTO
Dobradiça fabricada em alumínio (*) , acabamento superficial pintado epóxi Preto. Pino central em aço inoxidável AISI304(**).

Caracteristicas Técnicas

FIXAÇÃO
Fixação através de parafusos, porcas e arruelas (não fornecidos no conjunto).

MATÉRIA-PRIMA
(*)O alumínio é um metal leve, macio e resistente. Possui um aspecto
cinza prateado e fosco, devido à fina camada de óxidos que se forma
rapidamente quando exposto ao ar. O alumínio não é tóxico como metal,
não-magnético, e não cria faíscas quando exposto à atrito. O alumínio
puro possui tensão de cerca de 19 (MPa) e 400 MPa se inserido dentro de
uma liga. Sua densidade é aproximadamente de um terço do aço ou
cobre. É muito maleável, muito dúctil, apto para a mecanização e
fundição, além de ter uma excelente resistência à corrosão e durabilidade
devido à camada protetora de óxido. É o segundo metal mais maleável,
sendo o primeiro o ouro, e o sexto mais dúctil. Excelente condutor de
calor.
-Composição química (%)
Cu(cobre)=1,2
Mg(magnésio)=0,50
Mn(manganês)=0,50
Si(silício)=5
Fe(ferro)=0,6
Zn(zinco)=0,35
-Propriedades mecânicasResistência tração (Mpa)=264
Limite de escoamento (b) (Mpa)=250
Alongamento (%)=0,5
Dureza (500/10HB) (c)=85
Resistência ao cisalhamento (Mpa)=193
1)ensaios de tração e dureza determinados em corpos de prova padrão
Ø13mm superfície não usinada. 2)limite 0,2% 3)carga de 500kg e esfera
10mm
-Propriedades físicas
Densidade (g/cm³)=2,713
Intervalo solidificação (°C)=550-620
Condutibilidade elétrica (%IACS)=42
Condutibilidade térmica (SI)=0,39
Coeficiente de expansão (°Cx10-6)=223
Resistência da peça com pintura epóxi: 270°

*****Pino Central*******
(**)-Aço Inoxidável AISI304
NormaS de equivalência: ABNT-SAE-AISI 304 / W Nr 1.0715 / DIN ~X5CrNi18 9 / JIS: ~SUS304 / BS: 2333

USO

Abertura direita/esquerda 180°.

CARGA RADIAL: é a força que atua perpendicularmente ao eixo de um rolamento, ou seja, na
direção radial.

CARGA AXIAL: é a força que atua paralelamente ao eixo, ou seja, na direção do comprimento
do eixo

Unidade de medida de carga em Kgf
