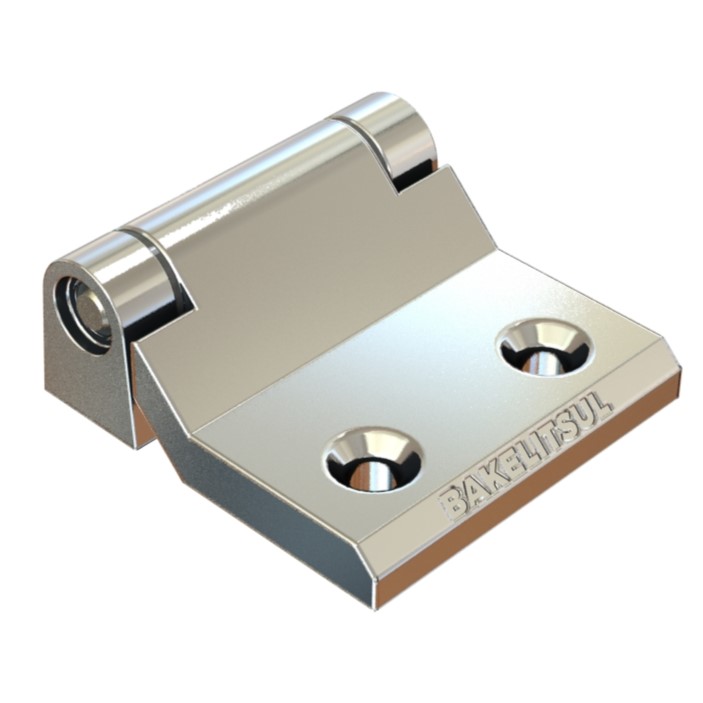

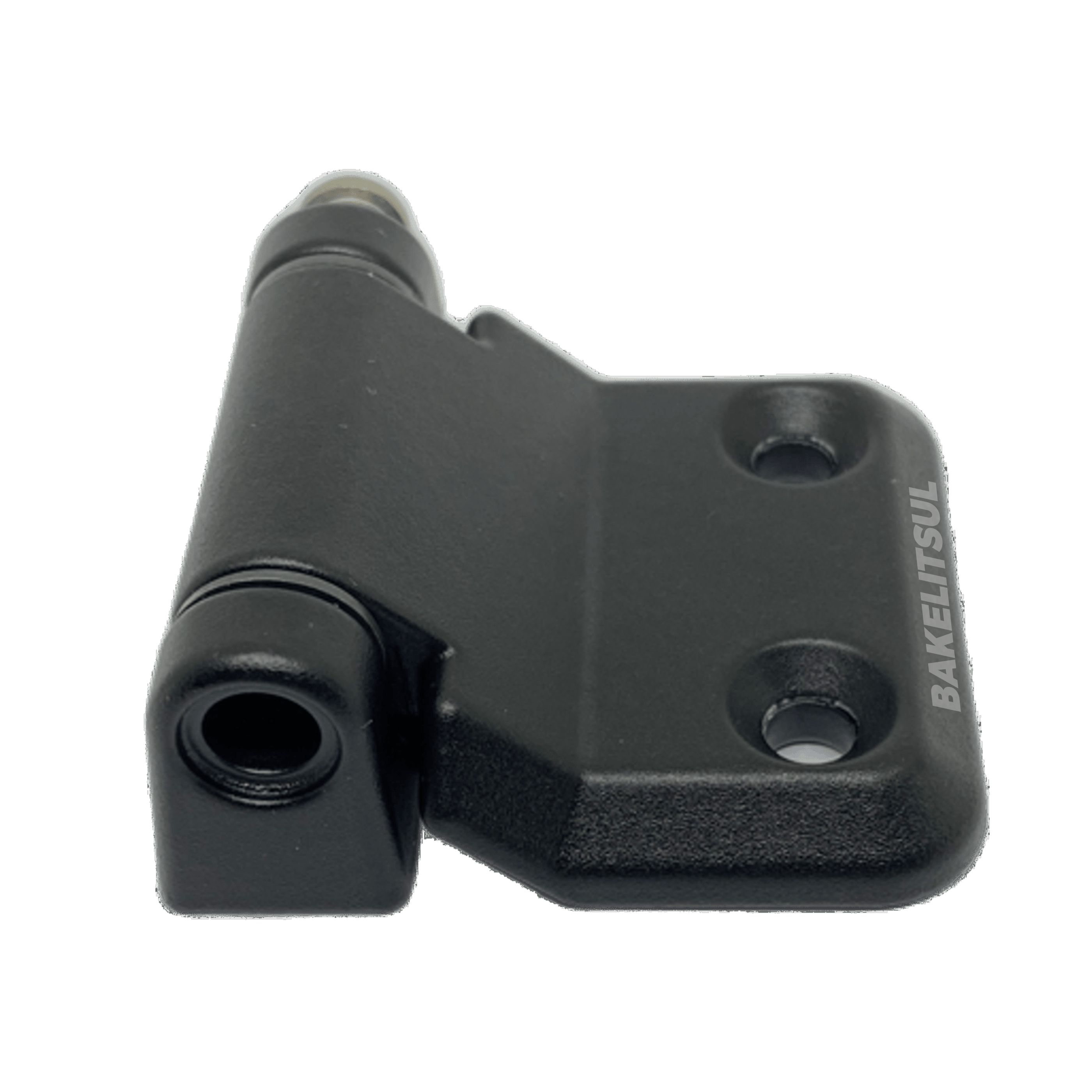

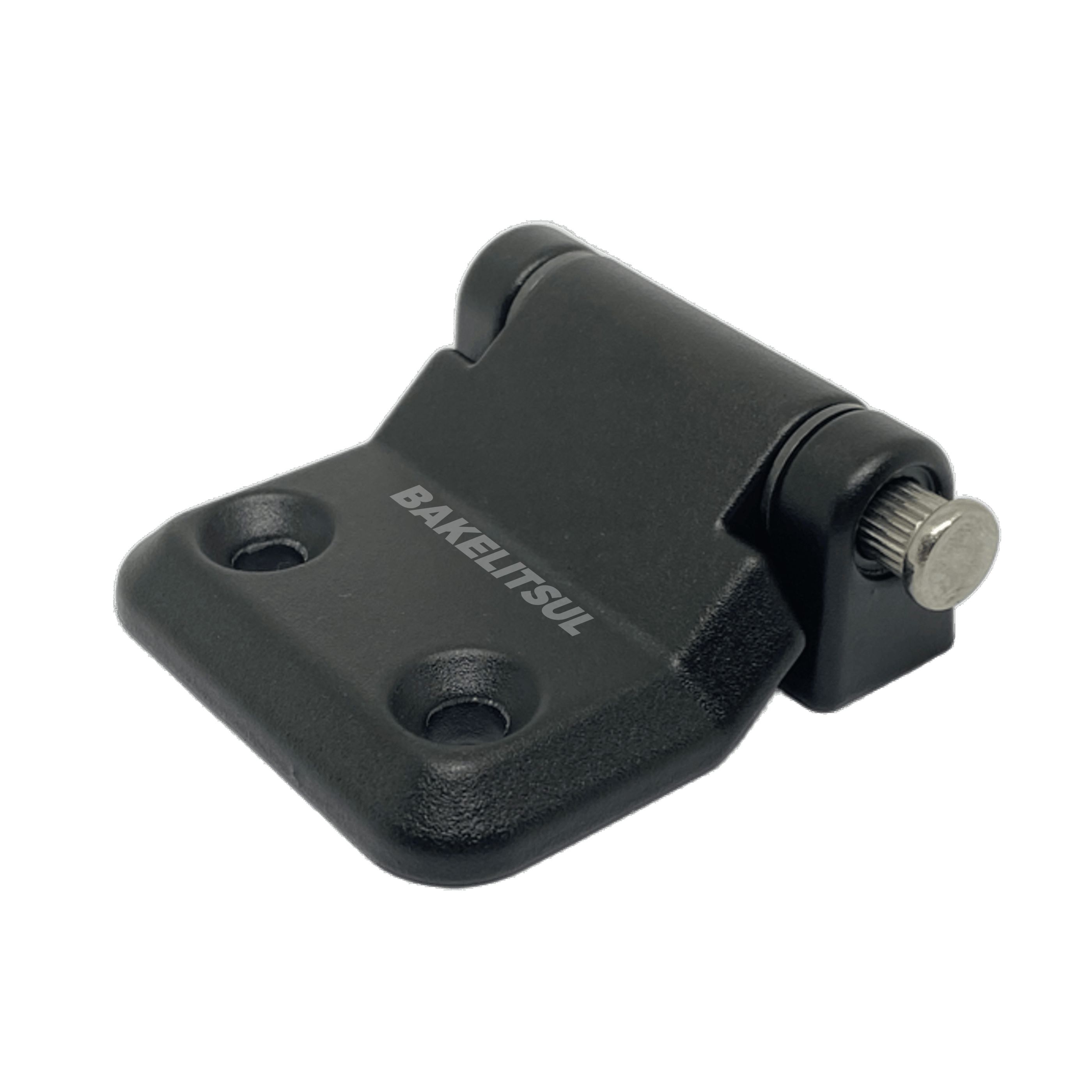

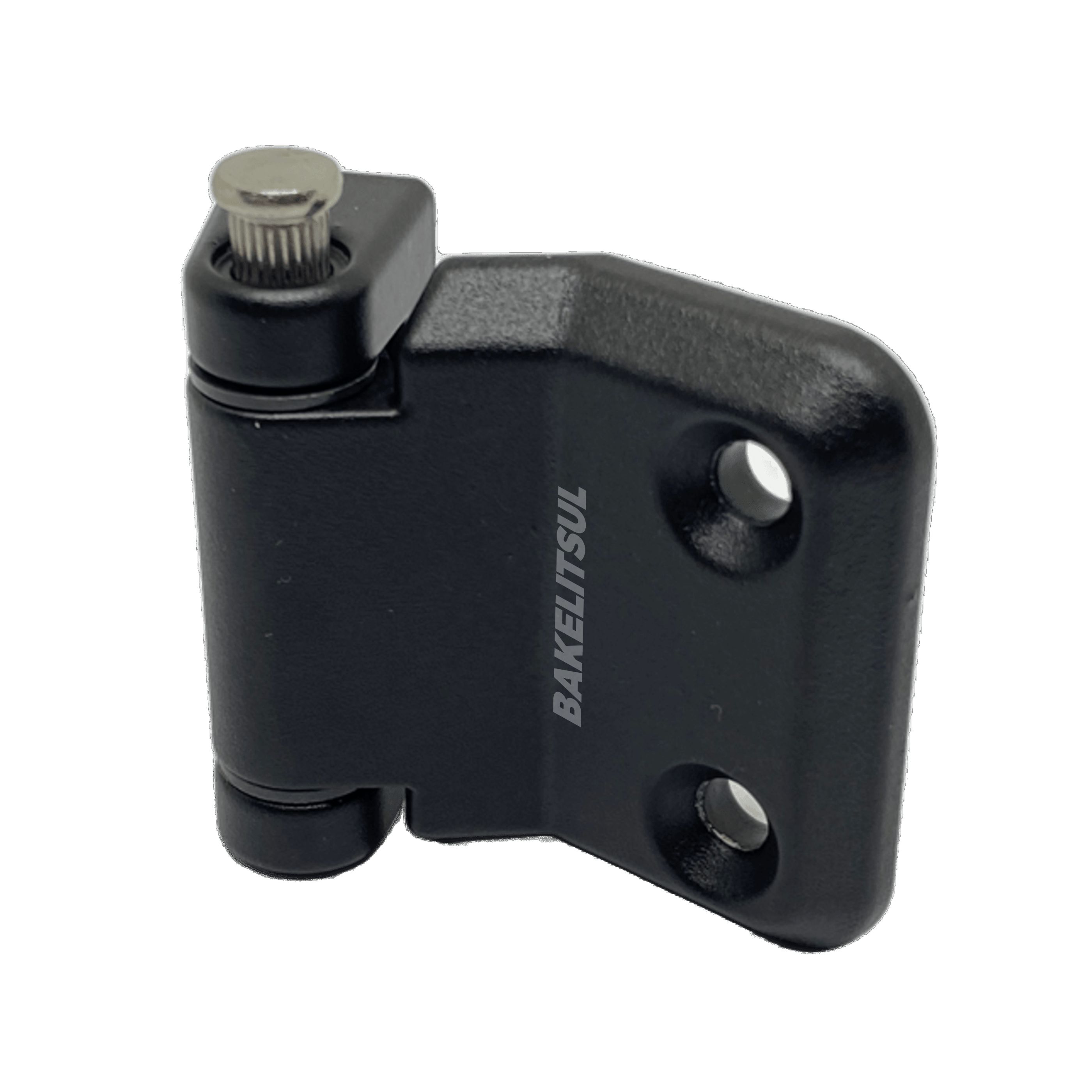

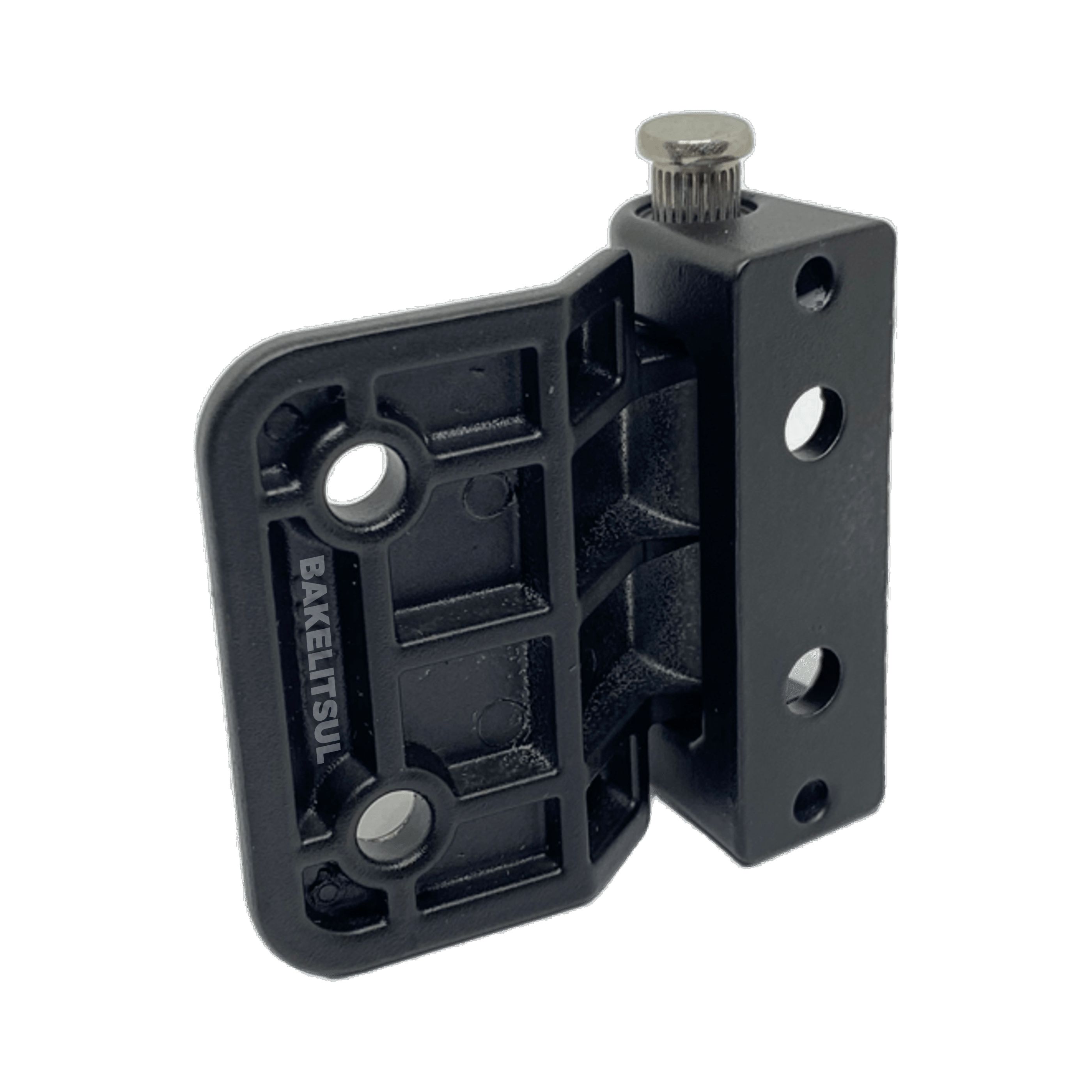

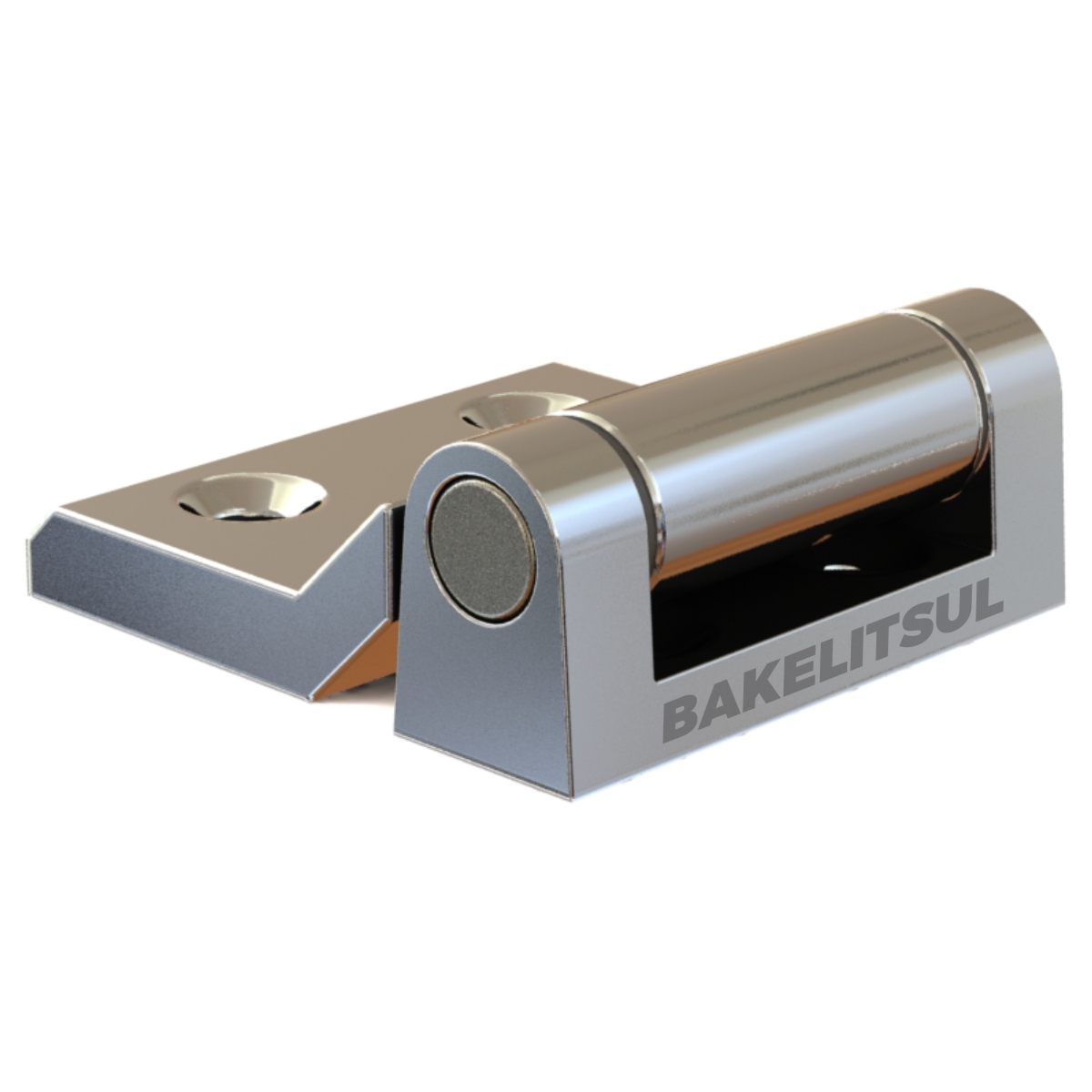

DOBRADIÇA METÁLICA 180° PRETA OU CROMADA 45MM

Descrição

ACABAMENTO
Injetado em zamak(*) com acabamento superficial cromado ou pintado preto.
Pino central em aço inoxidável AISI304.

Caracteristicas Técnicas

FIXAÇÃO
Fixação através de parafusos (não fornecidos).

MATÉRIA-PRIMA
(*)Zamak: denominação genérica de diversas ligas metálicas com ponto
de fusão entre 385°C e 485°C, contendo basicamente zinco (Zn),
juntamente com Alumínio (Al), Magnésio (Mg) e Cobre (Cu), O nome vem
de Zinco-Magnésio-Alumínio-Kupfer (cobre, em alemão).
*****Pino Central*******
-Aço Inoxidável AISI304
NormaS de equivalência: ABNT-SAE-AISI 304 / W Nr 1.0715 / DIN ~X5CrNi18
9 / JIS: ~SUS304 / BS: 2333

USO
Abertura direita/esquerda para montagens individuais ou acopladas.

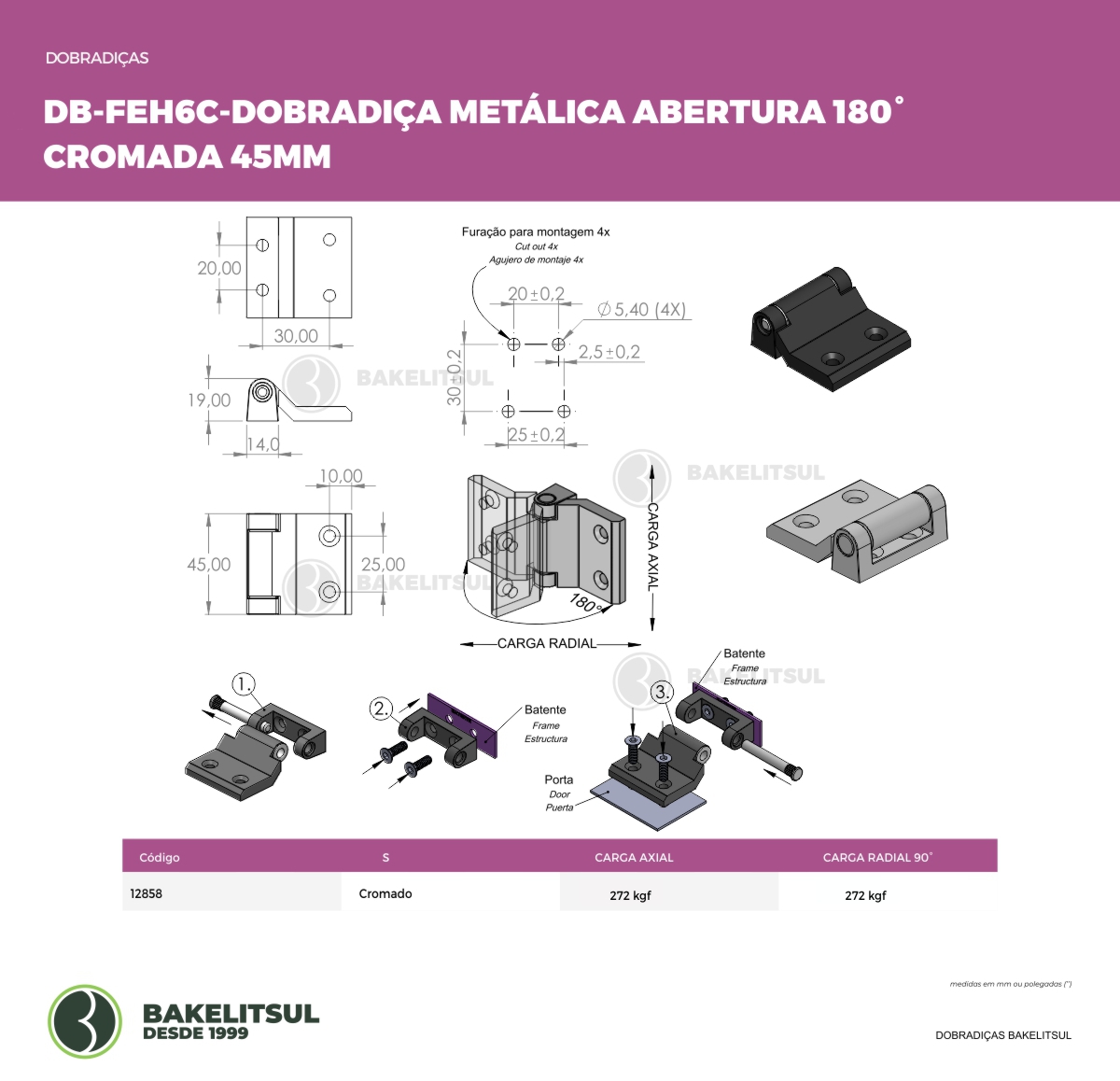

CARGA RADIAL: é a força que atua perpendicularmente ao eixo de um rolamento, ou seja, na
direção radial.

CARGA AXIAL: é a força que atua paralelamente ao eixo, ou seja, na direção do comprimento
do eixo

Unidade de medida de carga em kgf

INSTALAÇÃO
1. Remova o pino central, separando os componentes da porta e do batente;
2. Fixar o componente ao batente utilizando parafusos M5 cabeça chata (não fornecidos)
3. Fixar componente a porta utilizando parafusos M5 cabeça chata (não fornecidos), finalizar a montagem
inserindo pino central, juntado novamente os componentes da porta e do batente.
