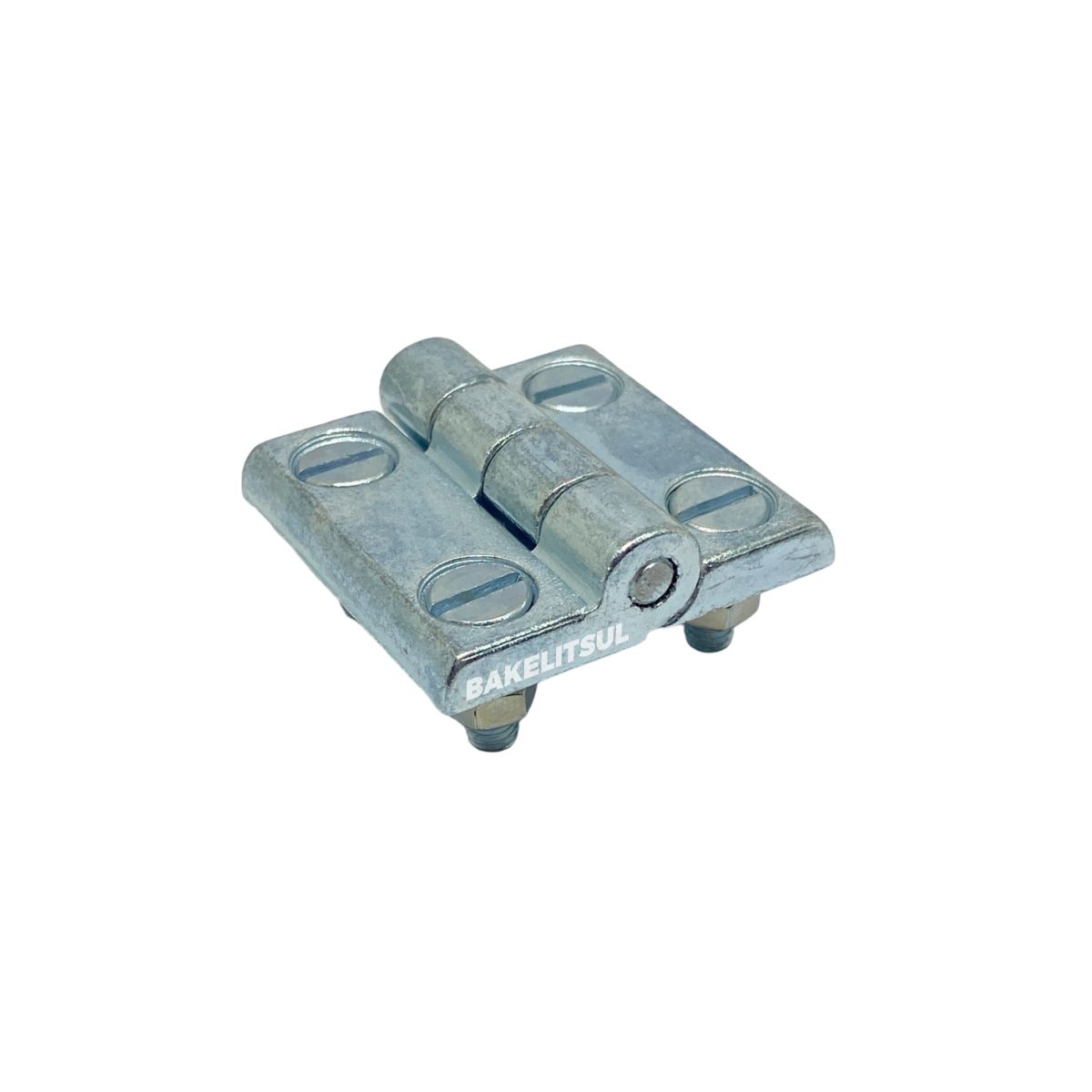

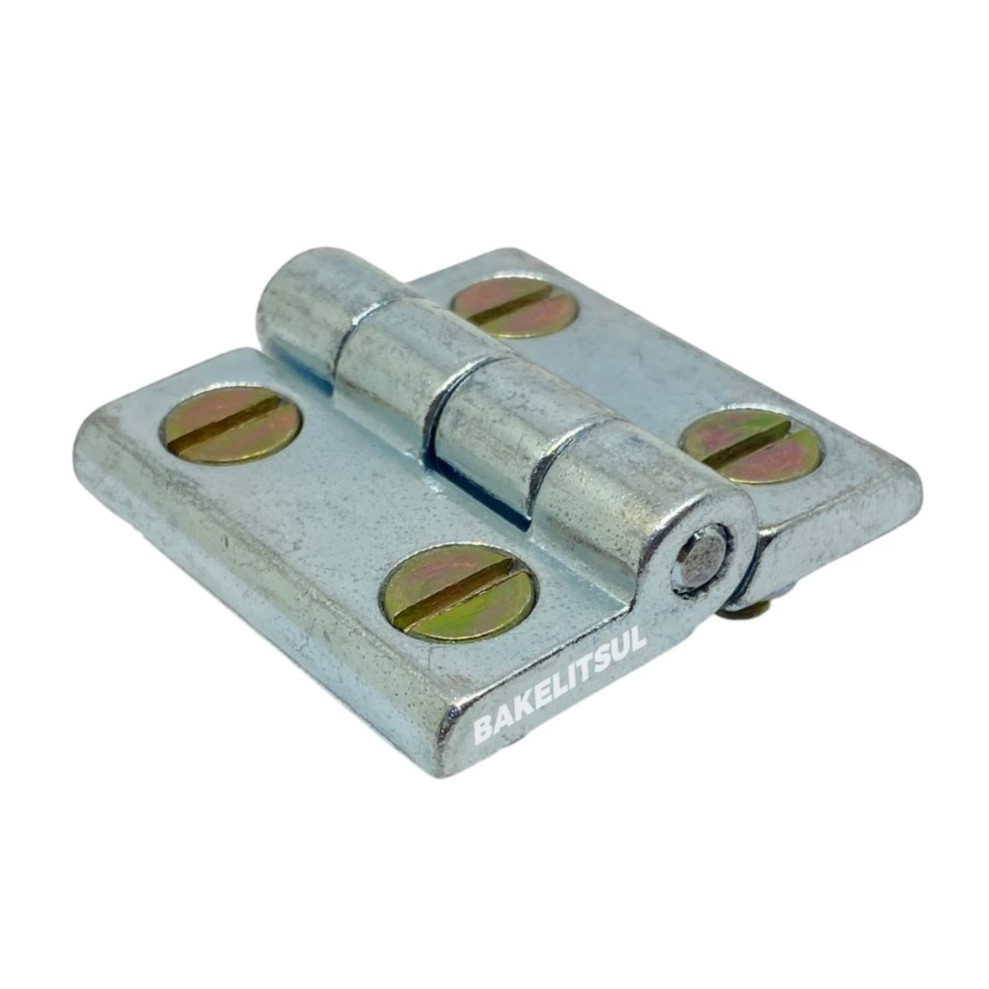

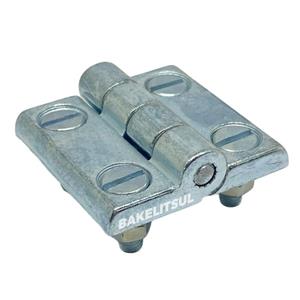

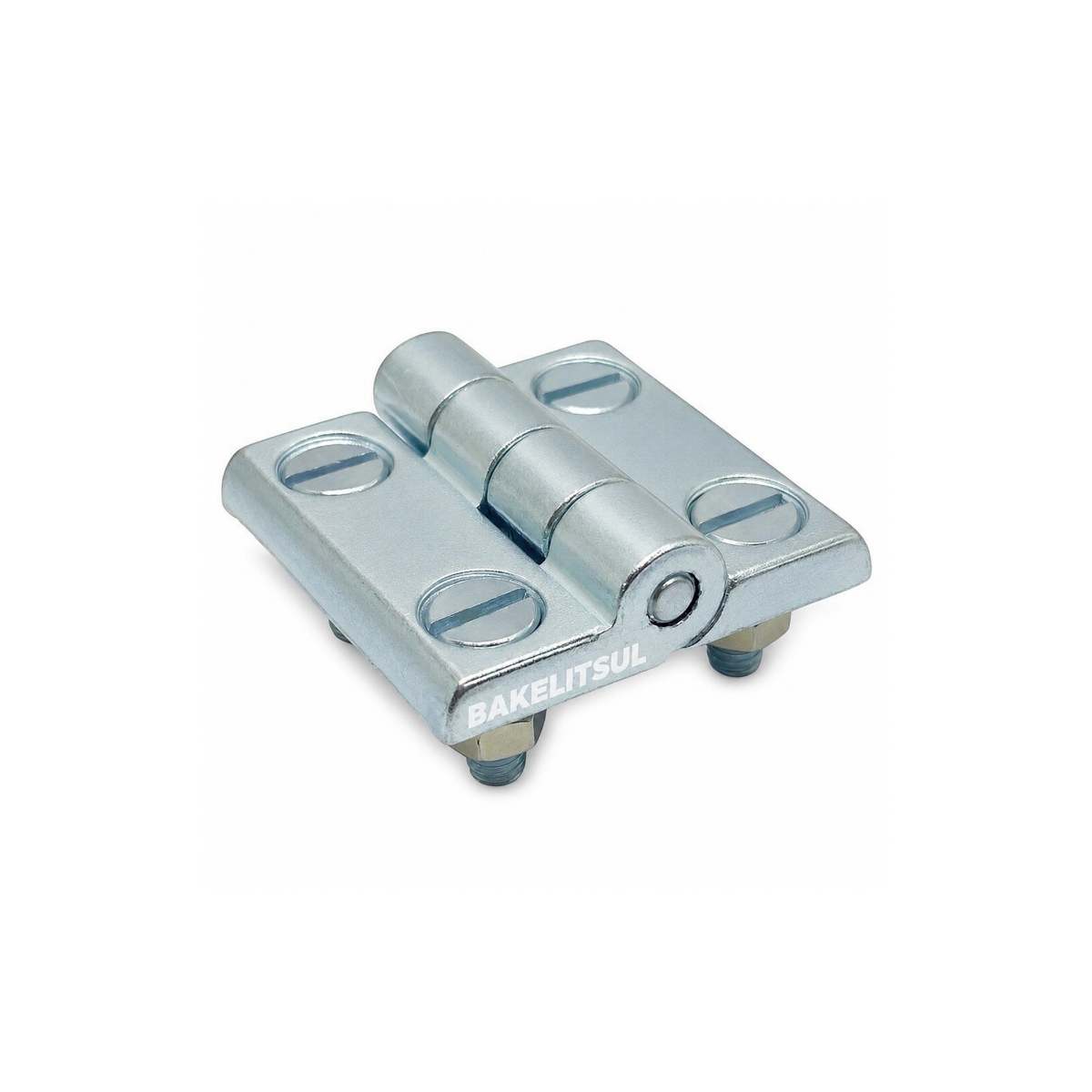

DOBRADIÇA METÁLICA DB-D ZINCADA BRANCO
Ref: DB-D-ZINCADA
Compra 100% Segura
Código
Valor
Quantidade
Desenho técnico
Código: 10275
DB-DOBRADICA-ZK-D-EX-40X40-M05-10-RAC-ZINC BRANCO/PINO ACO
R$ 28,32
pc

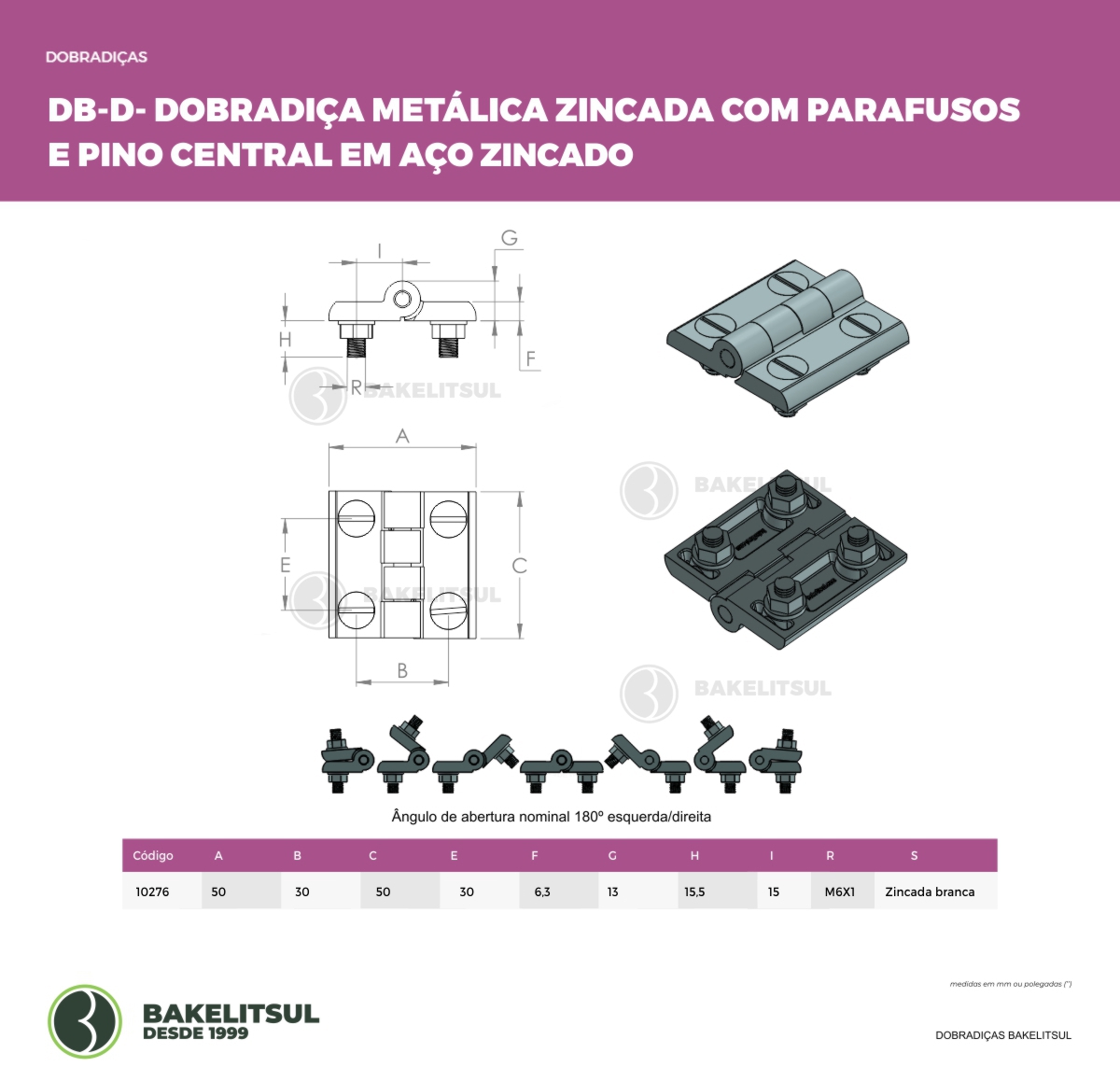

Desenho técnico
Código: 10276
DB-DOBRADICA-ZK-D-EX-50X50-M06-10-RAC-ZINC BRANCO/PINO ACO
R$ 38,22
pc
Desenho técnico
Código: 10277
DB-DOBRADICA-ZK-D-EX-60X60-M08-11-RAC-ZINC BRANCO/PINO ACO
R$ 53,08
pc
Total: R$ 0.000,00
Sobre o produto:
Dobradiças BakelitSul são elementos que conectam duas partes possibilitando movimento entre elas.
Arquivos para download
Descrição
ACABAMENTO
Injetado em zamak(*) com acabamento superficial zincado branco. Componentes de fixação e pino central em aço carbono zincado branco.
Caracteristicas Técnicas
FIXAÇÃO

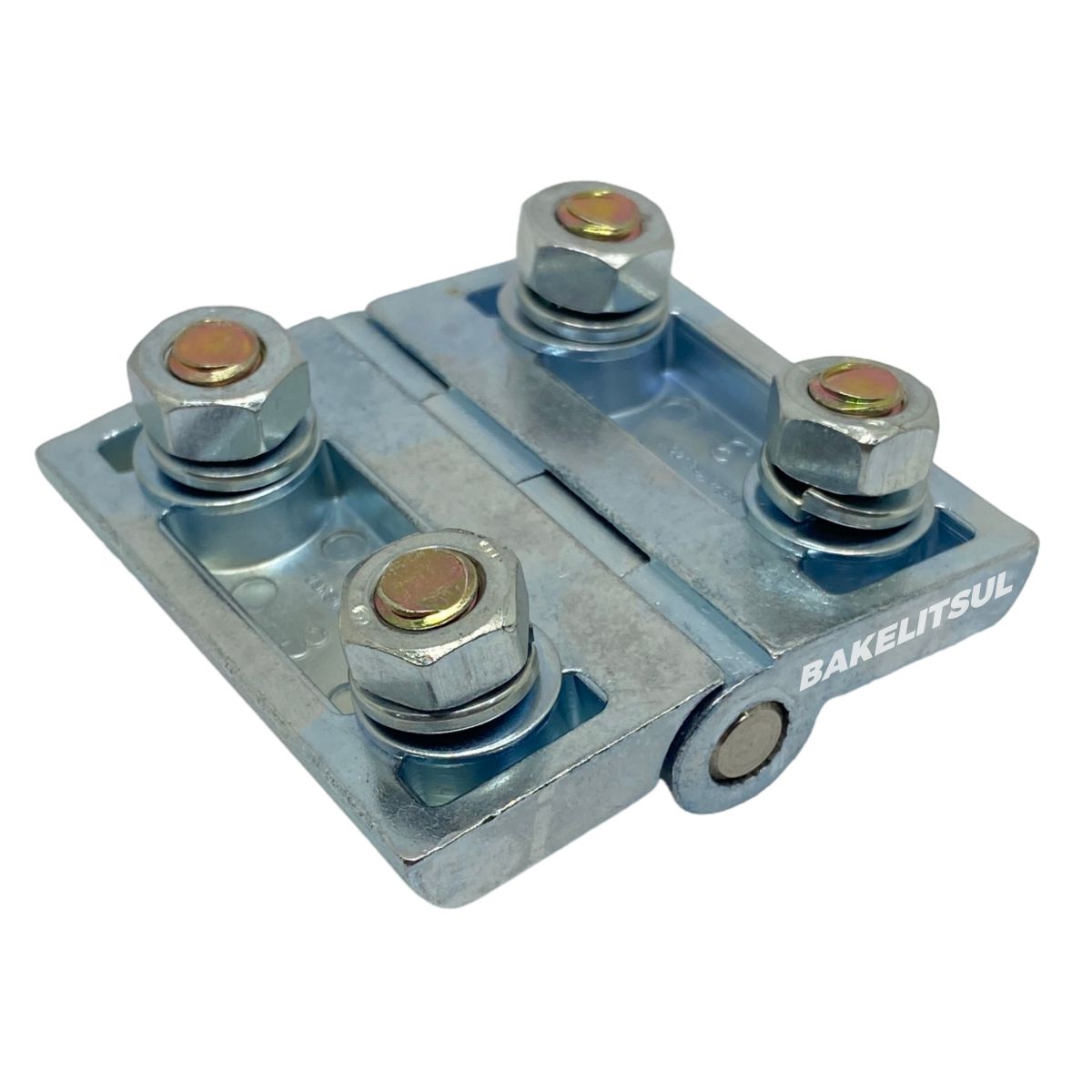

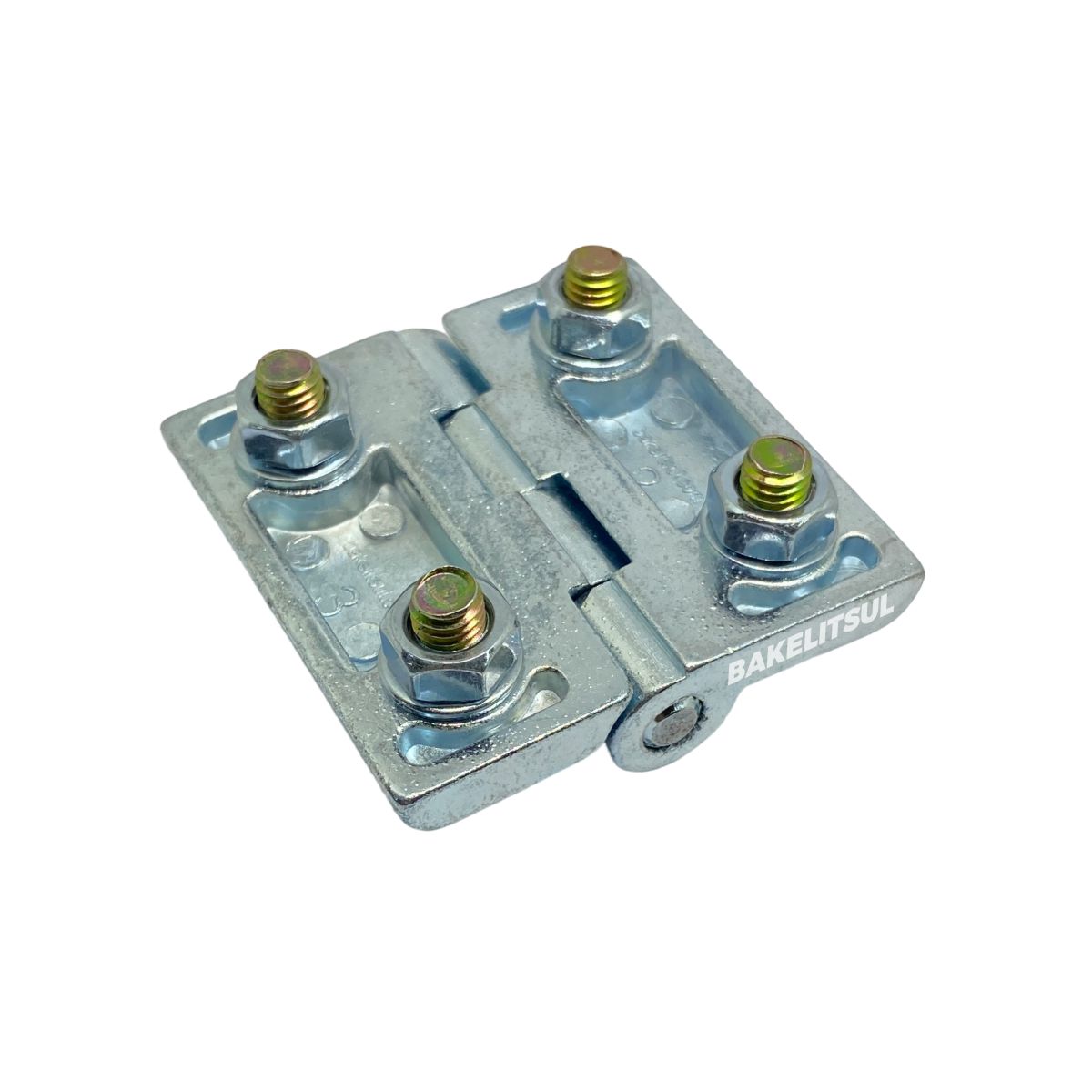

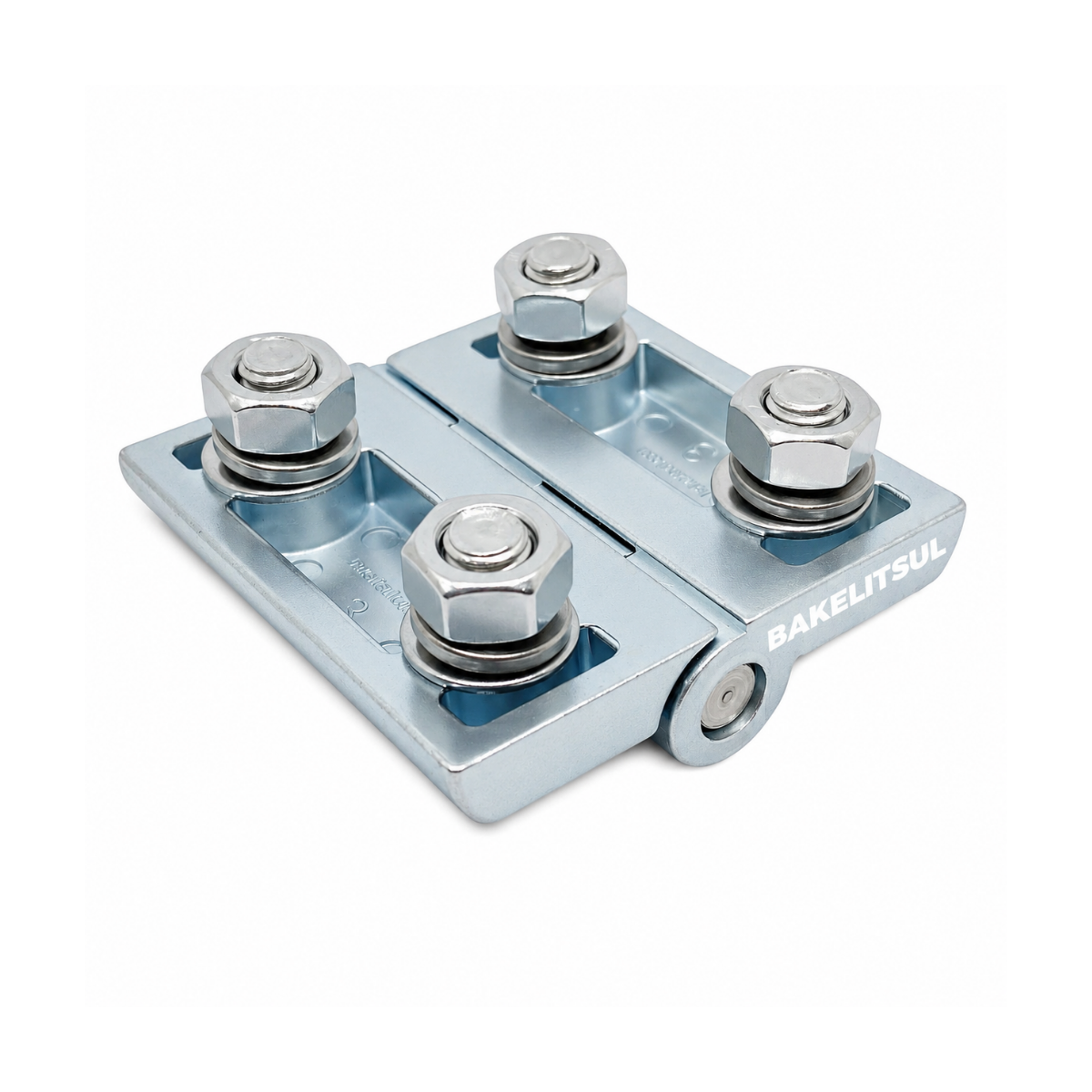

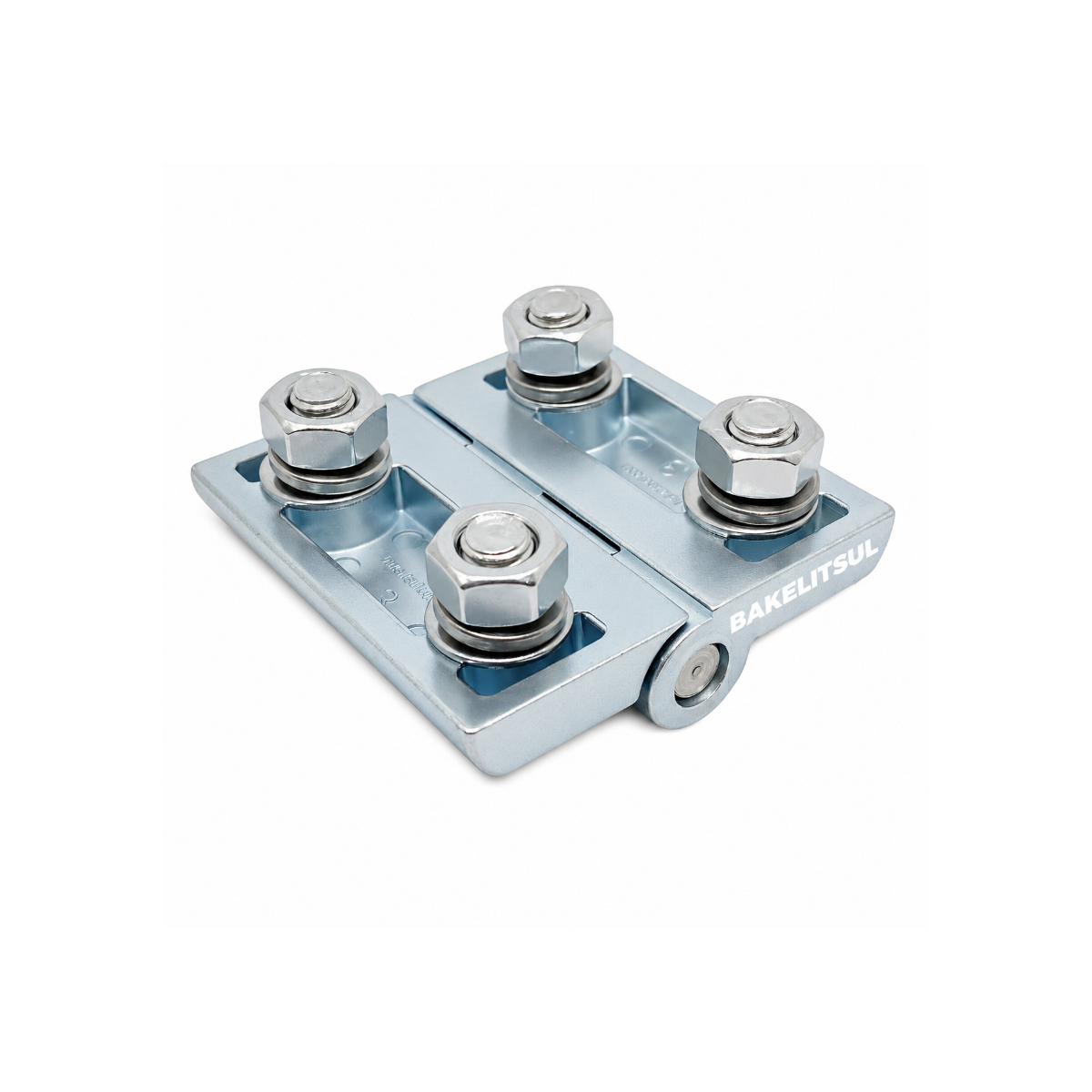

Fixação através de parafusos, porcas e arruelas fixados ao conjunto.
MATÉRIA-PRIMA
(*)Zamak: denominação genérica de diversas ligas metálicas com ponto de fusão entre 385°C e 485°C, contendo basicamente zinco (Zn), juntamente com Alumínio (Al), Magnésio (Mg) e Cobre (Cu), O nome vem de Zinco-Magnésio-Alumínio-Kupfer (cobre, em alemão).
*****Pino Central*******
-Aço baixo carbono Norma de equivalência W Nr 1.0715
USO

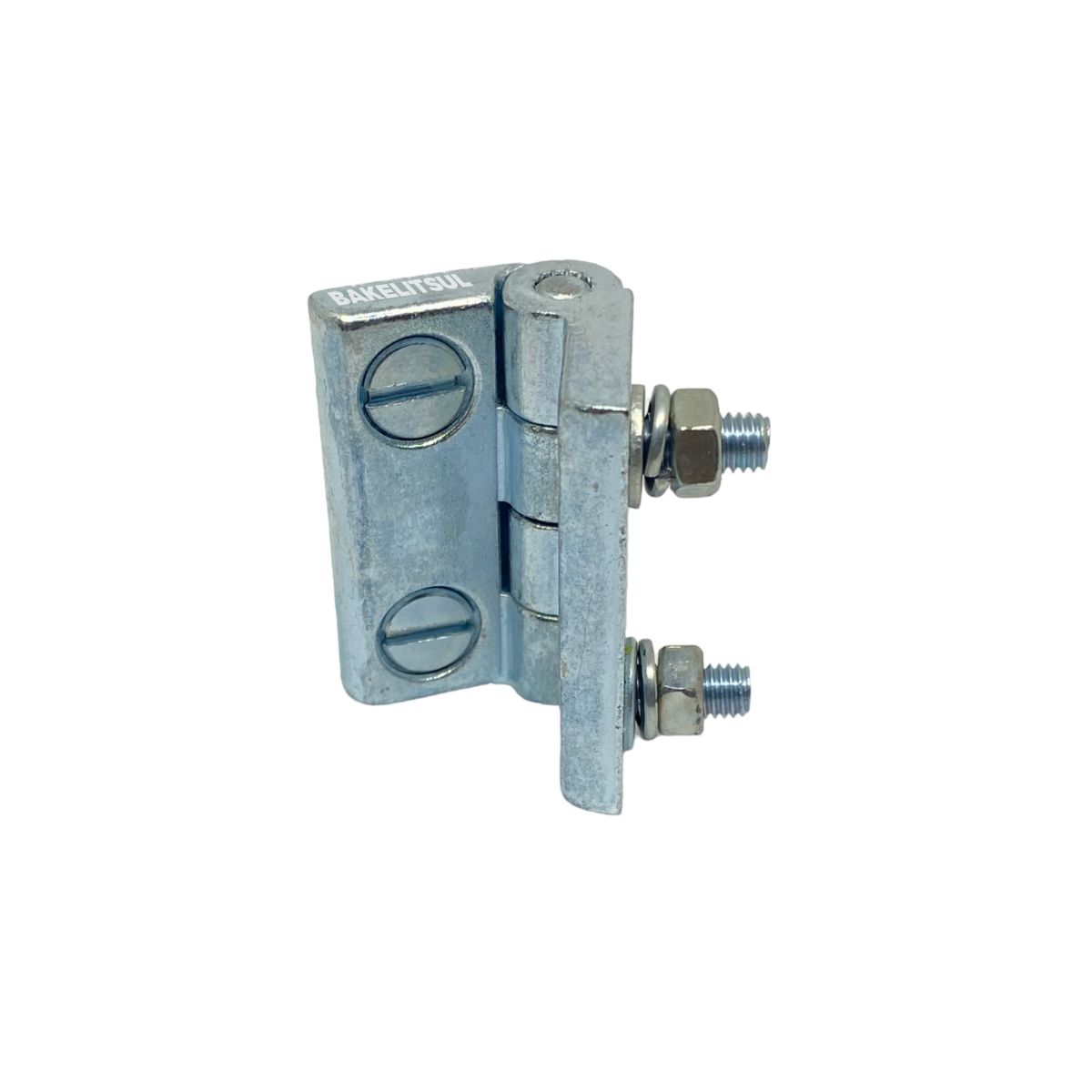

Abertura direita/esquerda para montagens individuais ou acopladas. Fixação na porta através de porcas e arruelas de aço que acompanham o conjunto.

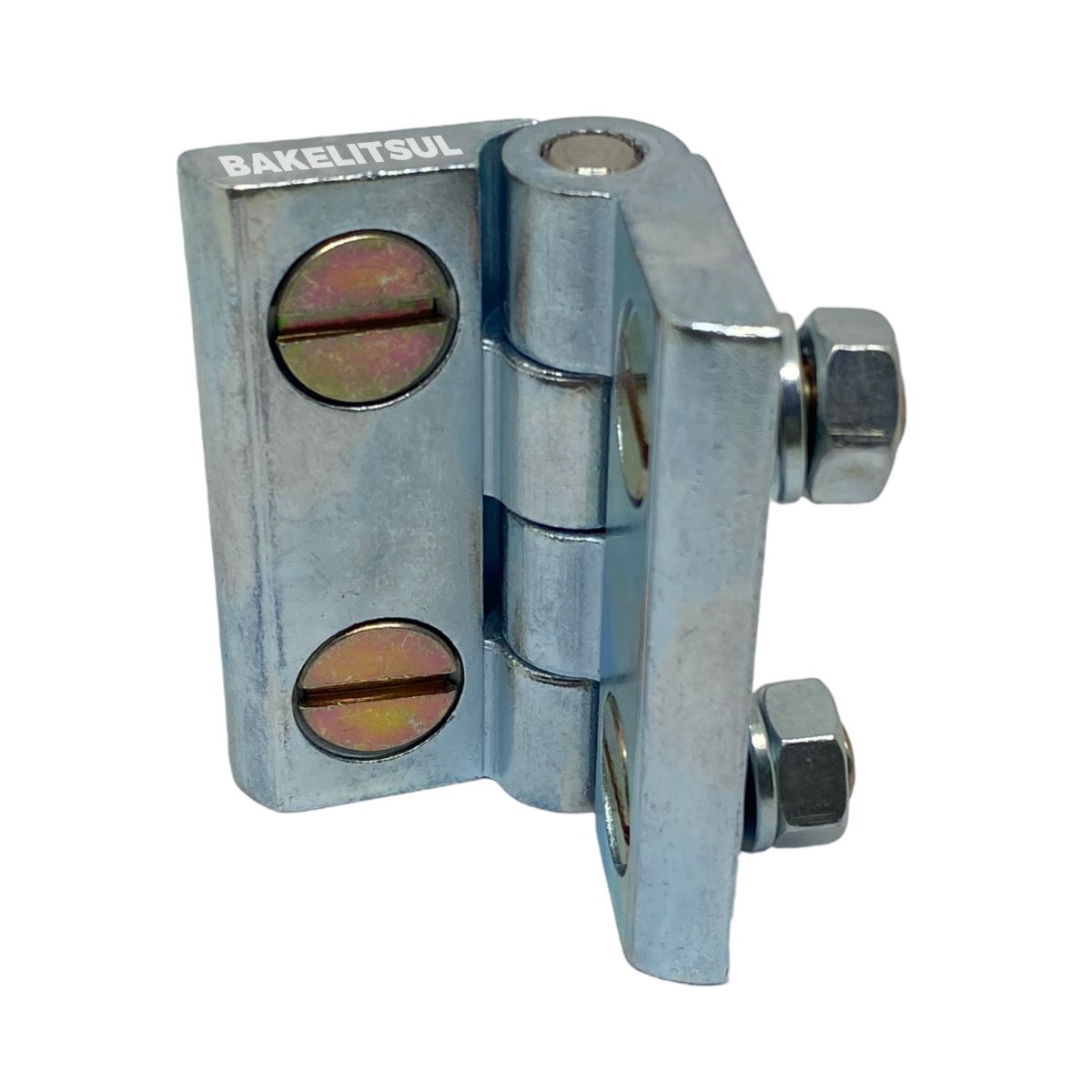

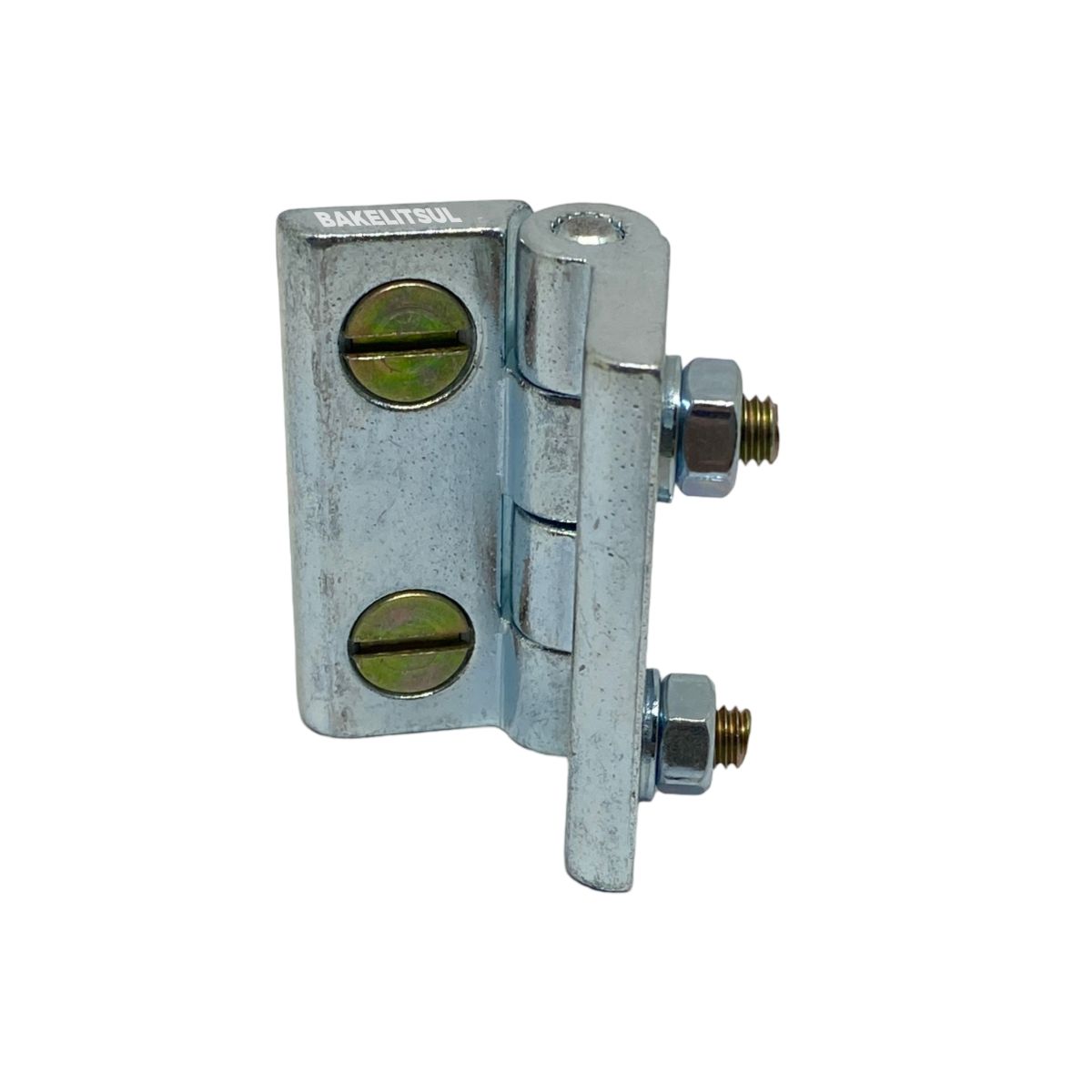

Ângulo de abertura
(A)40 x (C)40=aprox. 195°
(A)50 x (C)50=aprox. 220°
(A)60 x (C)60=aprox. 195°
