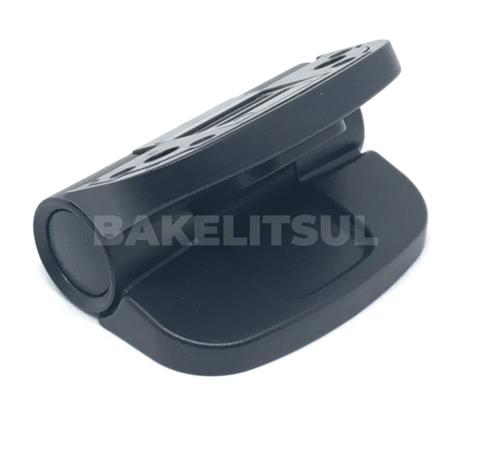

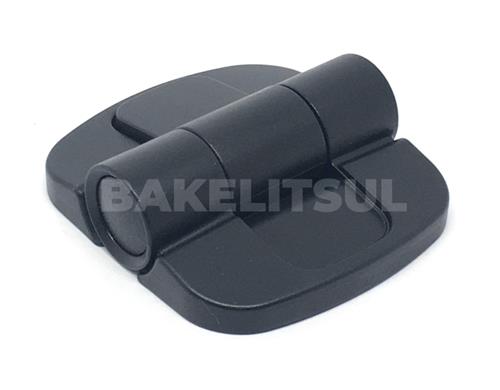

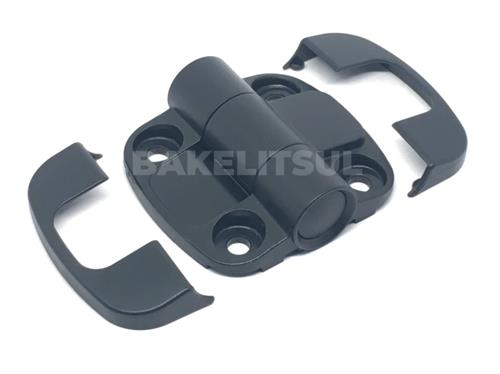

DOBRADIÇA MULTIESTÁGIO PARA MANTER POSIÇÃO DB-C620-L

Ref: DB-C620-L

Compra 100% Segura

Desenho técnico

Código

Valor

Quantidade

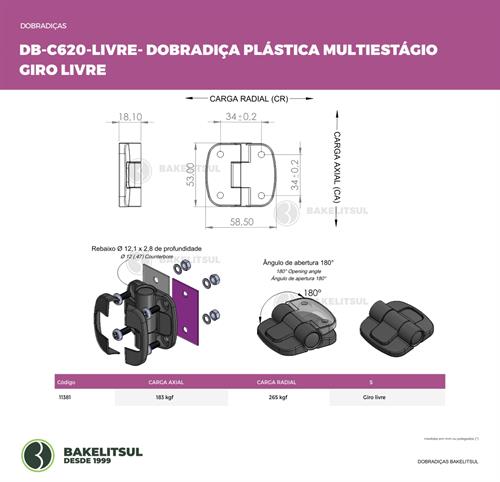

Clique aqui para visualizar a imagem técnica DB-DOBRADICA-PA-C620L-FLP-58X53-00-00-PSR- Desenho técnico

Código: 11381

DB-DOBRADICA-PA-C620L-FLP-58X53-00-00-PSR-

R$ 177,85
pc

Total: R$ 0.000,00

Sobre o produto:

Dobradiças BakelitSul são elementos que conectam duas partes possibilitando movimento entre elas.

Descrição

ACABAMENTO
Injetado em poliacetal(*) com acabamento superficial texturizado preto. Componentes metálicos internos em aço inoxidável AISI304.

Caracteristicas Técnicas


FIXAÇÃO
Através de quatro parafusos M05, cabeça com diâmetro máximo de 10,1mm e com altura máxima de 3mm(não fornecidos com o conjunto).


MATÉRIA-PRIMA
(*)Poliacetal é um termoplástico de engenharia utilizados em peças que requerem rigidez elevada
*****Pino Central*******
-Aço Inoxidável AISI304
NormaS de equivalência: ABNT-SAE-AISI 304 / W Nr 1.0715 / DIN ~X5CrNi18 9 / JIS: ~SUS304 / BS: 2333


USO
Mantém portas abertas sem a necessidade de suportes mecânicos secundários, permite abertura de até 180°.
Vida útil de até 20.000 ciclos de operação. Temperatura de operação: -40° C a 80° C



CARGA RADIAL: é a força que atua perpendicularmente ao eixo de um rolamento, ou seja, na

direção radial.


CARGA AXIAL: é a força que atua paralelamente ao eixo, ou seja, na direção do comprimento
do eixo


Unidade de medida de carga em kgf


Medida S: Torque de posicionamento


Resistência:
Carga Axial estática máxima: 45 kgf
Carga Axial máxima média: 183 kgf
Carga Radial estática máxima: 45 kgf
Carga Radial máxima média: 265 kgf
