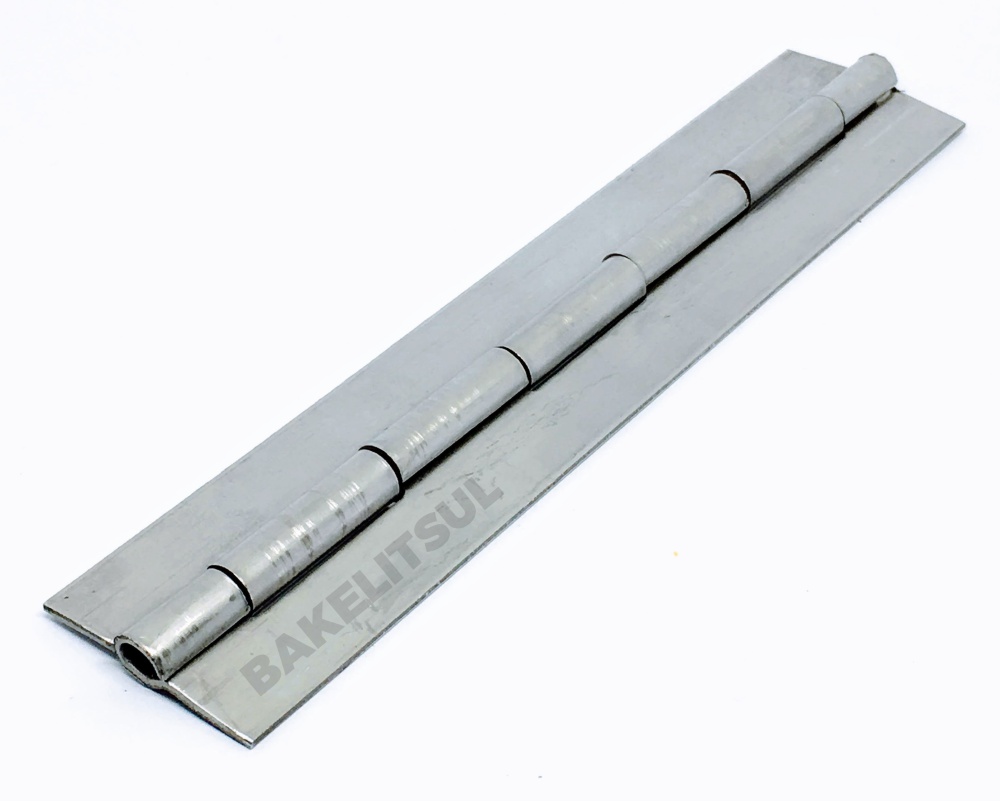

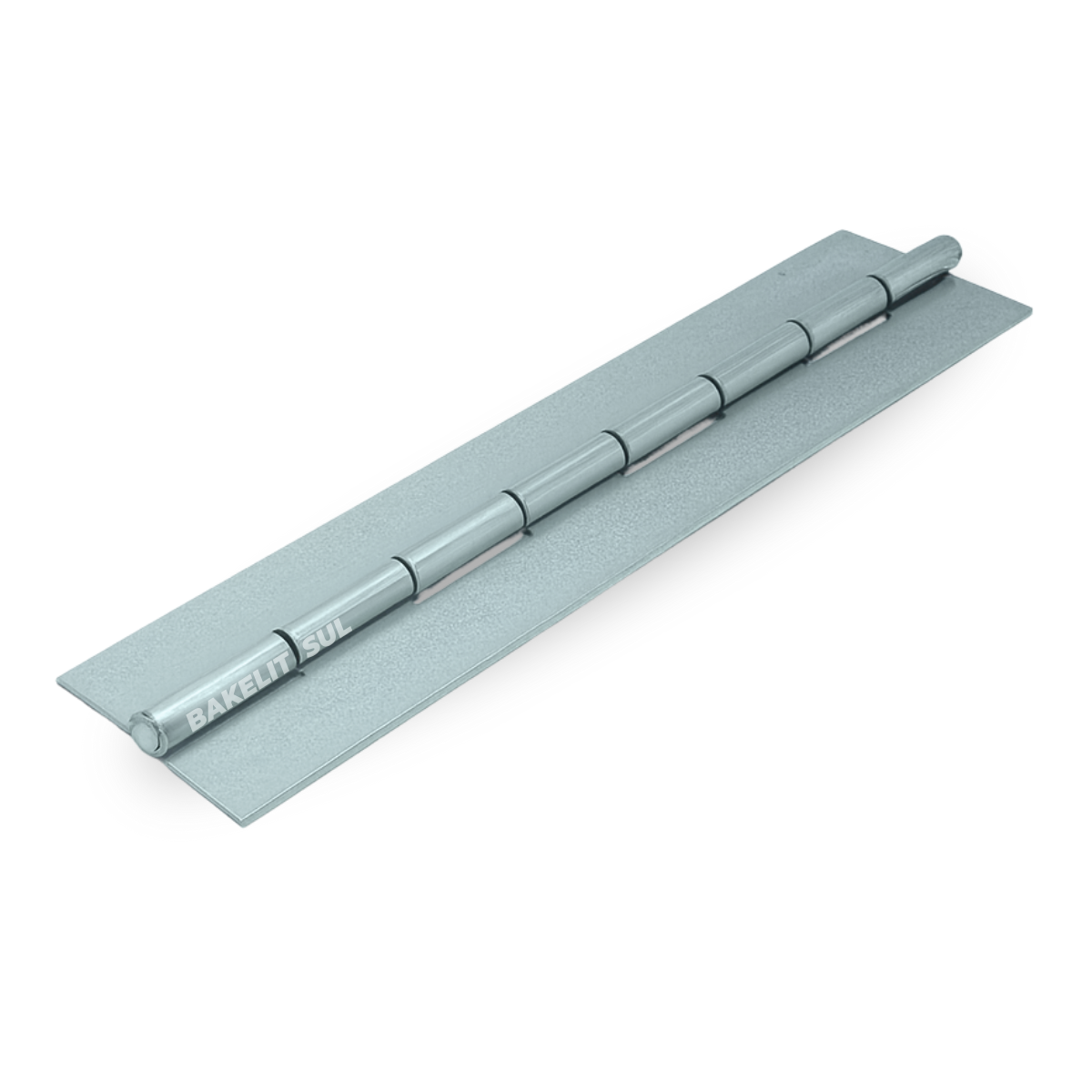

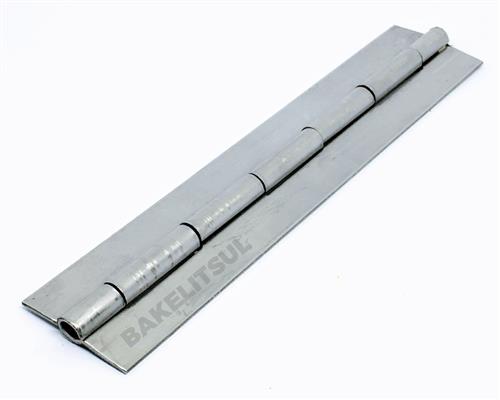

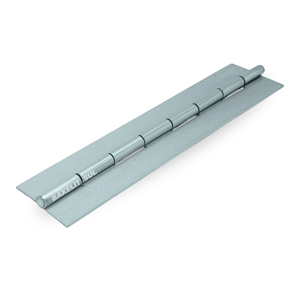

DOBRADIÇA PIANO AÇO 30 E 50mm DB-P

Ref: DB-P

Compra 100% Segura

Desenho técnico

Código

Valor

Quantidade

Desenho técnico

Código: 01233

DB-DOBRADICA-AC-P-SR-1,2X50X2000-00-00-PSR-ZINCADO

Desenho técnico

Código: 01282

DB-DOBRADICA-AC-P-SR-1,2X50X 800-00-00-PSR-ZINCADO

Clique aqui para visualizar a imagem técnica DB-DOBRADICA-AC-P-SR-1,2X50X1200-00-00-PSR-ZINCADO Desenho técnico

Código: 01283

DB-DOBRADICA-AC-P-SR-1,2X50X1200-00-00-PSR-ZINCADO

Clique aqui para visualizar a imagem técnica DB-DOBRADICA-AC-P-SR-1,2X50X1600-00-00-PSR-ZINCADO Desenho técnico

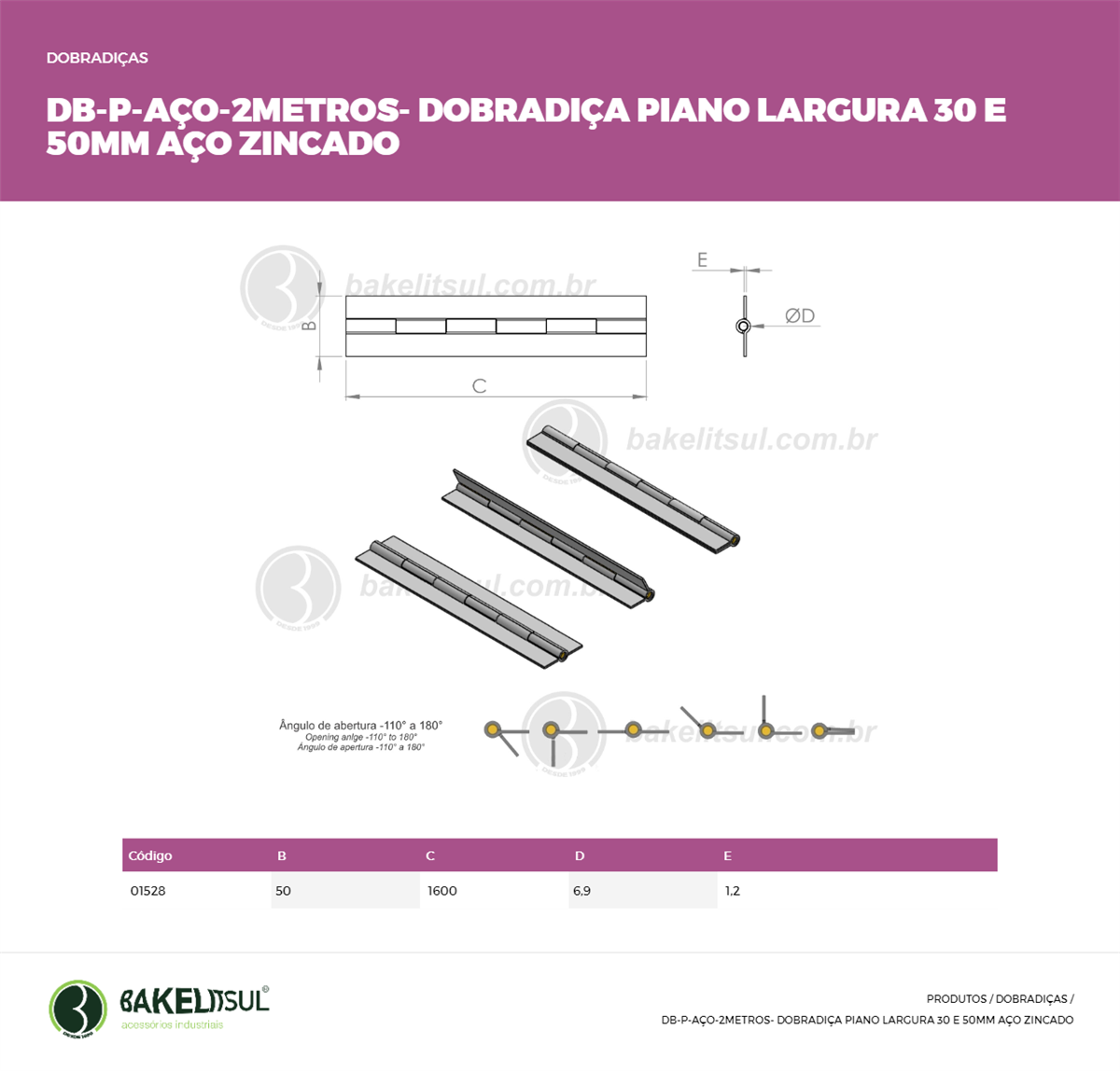

Código: 01528

DB-DOBRADICA-AC-P-SR-1,2X50X1600-00-00-PSR-ZINCADO

Clique aqui para visualizar a imagem técnica DB-DOBRADICA-AC-P-SR-1,2X50X 500-00-00-PSR-ZINCADO Desenho técnico

Código: 01532

DB-DOBRADICA-AC-P-SR-1,2X50X 500-00-00-PSR-ZINCADO

Clique aqui para visualizar a imagem técnica DB-DOBRADICA-AC-P-SR-1,2X50X 300-00-00-PSR-ZINCADO Desenho técnico

Código: 01602

DB-DOBRADICA-AC-P-SR-1,2X50X 300-00-00-PSR-ZINCADO

Clique aqui para visualizar a imagem técnica DB-DOBRADICA-AC-P-SR-1,2X50X 200-00-00-PSR-ZINCADO Desenho técnico

Código: 03163

DB-DOBRADICA-AC-P-SR-1,2X50X 200-00-00-PSR-ZINCADO

Desenho técnico

Código: 04989

DB-DOBRADICA-AC-P-SR-1,2X50X1000-00-00-PSR-ZINCADO

Clique aqui para visualizar a imagem técnica DB-DOBRADICA-AC-P-SR-1,2X30X 200-00-00-PSR-ZINCADO Desenho técnico

Código: 08344

DB-DOBRADICA-AC-P-SR-1,2X30X 200-00-00-PSR-ZINCADO

Clique aqui para visualizar a imagem técnica DB-DOBRADICA-AC-P-SR-1,2X30X 300-00-00-PSR-ZINCADO Desenho técnico

Código: 08345

DB-DOBRADICA-AC-P-SR-1,2X30X 300-00-00-PSR-ZINCADO

Clique aqui para visualizar a imagem técnica DB-DOBRADICA-AC-P-SR-1,2X30X 500-00-00-PSR-ZINCADO Desenho técnico

Código: 08346

DB-DOBRADICA-AC-P-SR-1,2X30X 500-00-00-PSR-ZINCADO

Desenho técnico

Código: 08347

DB-DOBRADICA-AC-P-SR-1,2X30X 800-00-00-PSR-ZINCADO

Clique aqui para visualizar a imagem técnica DB-DOBRADICA-AC-P-SR-1,2X30X1000-00-00-PSR-ZINCADO Desenho técnico

Código: 08348

DB-DOBRADICA-AC-P-SR-1,2X30X1000-00-00-PSR-ZINCADO

Clique aqui para visualizar a imagem técnica DB-DOBRADICA-AC-P-SR-1,2X30X1200-00-00-PSR-ZINCADO Desenho técnico

Código: 08349

DB-DOBRADICA-AC-P-SR-1,2X30X1200-00-00-PSR-ZINCADO

Clique aqui para visualizar a imagem técnica DB-DOBRADICA-AC-P-SR-1,2X30X1600-00-00-PSR-ZINCADO Desenho técnico

Código: 08350

DB-DOBRADICA-AC-P-SR-1,2X30X1600-00-00-PSR-ZINCADO

Clique aqui para visualizar a imagem técnica DB-DOBRADICA-AC-P-SR-1,2X30X2000-00-00-PSR-ZINCADO Desenho técnico

Código: 08351

DB-DOBRADICA-AC-P-SR-1,2X30X2000-00-00-PSR-ZINCADO

Clique aqui para visualizar a imagem técnica DB-DOBRADICA-AC-P-SR-1,2X30X 100-00-00-PSR-ZINCADO Desenho técnico

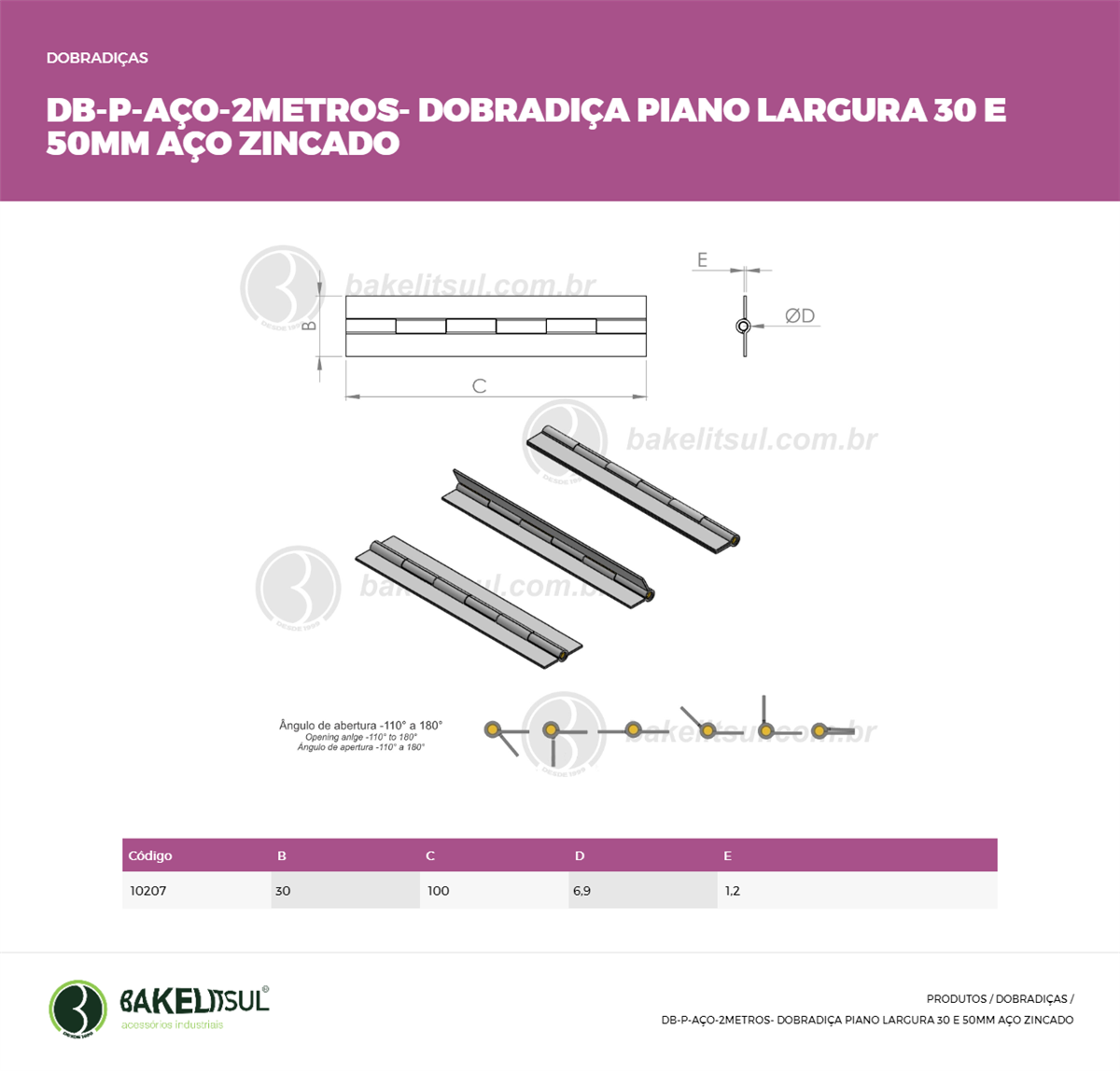

Código: 10207

DB-DOBRADICA-AC-P-SR-1,2X30X 100-00-00-PSR-ZINCADO

Clique aqui para visualizar a imagem técnica DB-DOBRADICA-AC-P-SR-1,2X30X 400-00-00-PSR-ZINCADO Desenho técnico

Código: 10209

DB-DOBRADICA-AC-P-SR-1,2X30X 400-00-00-PSR-ZINCADO

Desenho técnico

Código: 10210

DB-DOBRADICA-AC-P-SR-1,2X30X 600-00-00-PSR-ZINCADO

Clique aqui para visualizar a imagem técnica DB-DOBRADICA-AC-P-SR-1,2X30X 700-00-00-PSR-ZINCADO Desenho técnico

Código: 10211

DB-DOBRADICA-AC-P-SR-1,2X30X 700-00-00-PSR-ZINCADO

Clique aqui para visualizar a imagem técnica DB-DOBRADICA-AC-P-SR-1,2X30X 900-00-00-PSR-ZINCADO Desenho técnico

Código: 10212

DB-DOBRADICA-AC-P-SR-1,2X30X 900-00-00-PSR-ZINCADO

Clique aqui para visualizar a imagem técnica DB-DOBRADICA-AC-P-SR-1,2X30X1100-00-00-PSR-ZINCADO Desenho técnico

Código: 10213

DB-DOBRADICA-AC-P-SR-1,2X30X1100-00-00-PSR-ZINCADO

Desenho técnico

Código: 10214

DB-DOBRADICA-AC-P-SR-1,2X30X1300-00-00-PSR-ZINCADO

Clique aqui para visualizar a imagem técnica DB-DOBRADICA-AC-P-SR-1,2X30X1400-00-00-PSR-ZINCADO Desenho técnico

Código: 10215

DB-DOBRADICA-AC-P-SR-1,2X30X1400-00-00-PSR-ZINCADO

Clique aqui para visualizar a imagem técnica DB-DOBRADICA-AC-P-SR-1,2X30X1500-00-00-PSR-ZINCADO Desenho técnico

Código: 10216

DB-DOBRADICA-AC-P-SR-1,2X30X1500-00-00-PSR-ZINCADO

Clique aqui para visualizar a imagem técnica DB-DOBRADICA-AC-P-SR-1,2X30X1700-00-00-PSR-ZINCADO Desenho técnico

Código: 10217

DB-DOBRADICA-AC-P-SR-1,2X30X1700-00-00-PSR-ZINCADO

Clique aqui para visualizar a imagem técnica DB-DOBRADICA-AC-P-SR-1,2X30X1800-00-00-PSR-ZINCADO Desenho técnico

Código: 10218

DB-DOBRADICA-AC-P-SR-1,2X30X1800-00-00-PSR-ZINCADO

Clique aqui para visualizar a imagem técnica DB-DOBRADICA-AC-P-SR-1,2X30X1900-00-00-PSR-ZINCADO Desenho técnico

Código: 10219

DB-DOBRADICA-AC-P-SR-1,2X30X1900-00-00-PSR-ZINCADO

Desenho técnico

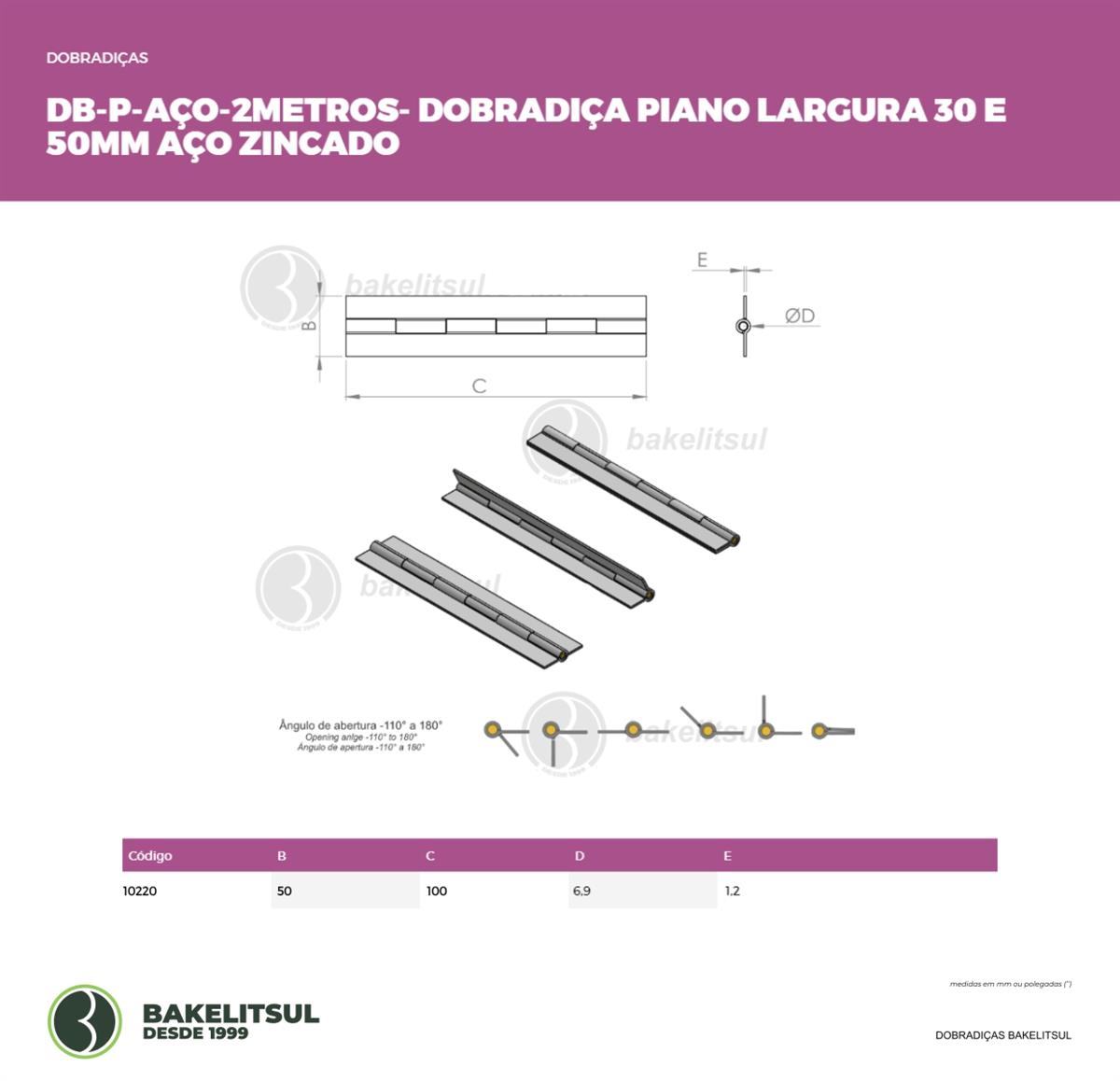

Código: 10220

DB-DOBRADICA-AC-P-SR-1,2X50X 100-00-00-PSR-ZINCADO

Clique aqui para visualizar a imagem técnica DB-DOBRADICA-AC-P-SR-1,2X50X 400-00-00-PSR-ZINCADO Desenho técnico

Código: 10222

DB-DOBRADICA-AC-P-SR-1,2X50X 400-00-00-PSR-ZINCADO

Desenho técnico

Código: 10223

DB-DOBRADICA-AC-P-SR-1,2X50X 600-00-00-PSR-ZINCADO

Clique aqui para visualizar a imagem técnica DB-DOBRADICA-AC-P-SR-1,2X50X 700-00-00-PSR-ZINCADO Desenho técnico

Código: 10224

DB-DOBRADICA-AC-P-SR-1,2X50X 700-00-00-PSR-ZINCADO

Clique aqui para visualizar a imagem técnica DB-DOBRADICA-AC-P-SR-1,2X50X 900-00-00-PSR-ZINCADO Desenho técnico

Código: 10225

DB-DOBRADICA-AC-P-SR-1,2X50X 900-00-00-PSR-ZINCADO

Clique aqui para visualizar a imagem técnica DB-DOBRADICA-AC-P-SR-1,2X50X1100-00-00-PSR-ZINCADO Desenho técnico

Código: 10226

DB-DOBRADICA-AC-P-SR-1,2X50X1100-00-00-PSR-ZINCADO

Clique aqui para visualizar a imagem técnica DB-DOBRADICA-AC-P-SR-1,2X50X1300-00-00-PSR-ZINCADO Desenho técnico

Código: 10227

DB-DOBRADICA-AC-P-SR-1,2X50X1300-00-00-PSR-ZINCADO

Clique aqui para visualizar a imagem técnica DB-DOBRADICA-AC-P-SR-1,2X50X1400-00-00-PSR-ZINCADO Desenho técnico

Código: 10228

DB-DOBRADICA-AC-P-SR-1,2X50X1400-00-00-PSR-ZINCADO

Desenho técnico

Código: 10229

DB-DOBRADICA-AC-P-SR-1,2X50X1500-00-00-PSR-ZINCADO

Clique aqui para visualizar a imagem técnica DB-DOBRADICA-AC-P-SR-1,2X50X1700-00-00-PSR-ZINCADO Desenho técnico

Código: 10230

DB-DOBRADICA-AC-P-SR-1,2X50X1700-00-00-PSR-ZINCADO

Desenho técnico

Código: 10231

DB-DOBRADICA-AC-P-SR-1,2X50X1800-00-00-PSR-ZINCADO

Desenho técnico

Código: 10232

DB-DOBRADICA-AC-P-SR-1,2X50X1900-00-00-PSR-ZINCADO

Sobre o produto:

Dobradiças BakelitSul são elementos que conectam duas partes possibilitando movimento entre elas.

Descrição

ACABAMENTO
Dobradiça fabricada em aço baixo carbono(*), acabamento superficial
zincado trivalente.

Caracteristicas Técnicas

FIXAÇÃO
Fixação através de parafusos, rebites (não fornecidos) ou solda.
MATÉRIA-PRIMA
(*)Aço baixo carbono Norma de equivalência Wnr 1.0715
C(carbono)máx=0,14
Si(silício)máx=0,05
Mn(manganês)máx=0,20-1,30
P(fósforo)máx=0,11
S(enxofre)máx=0,27-0,33
USO
Abertura esquerda/direita 180° para montagens individuais ou acoplados.
