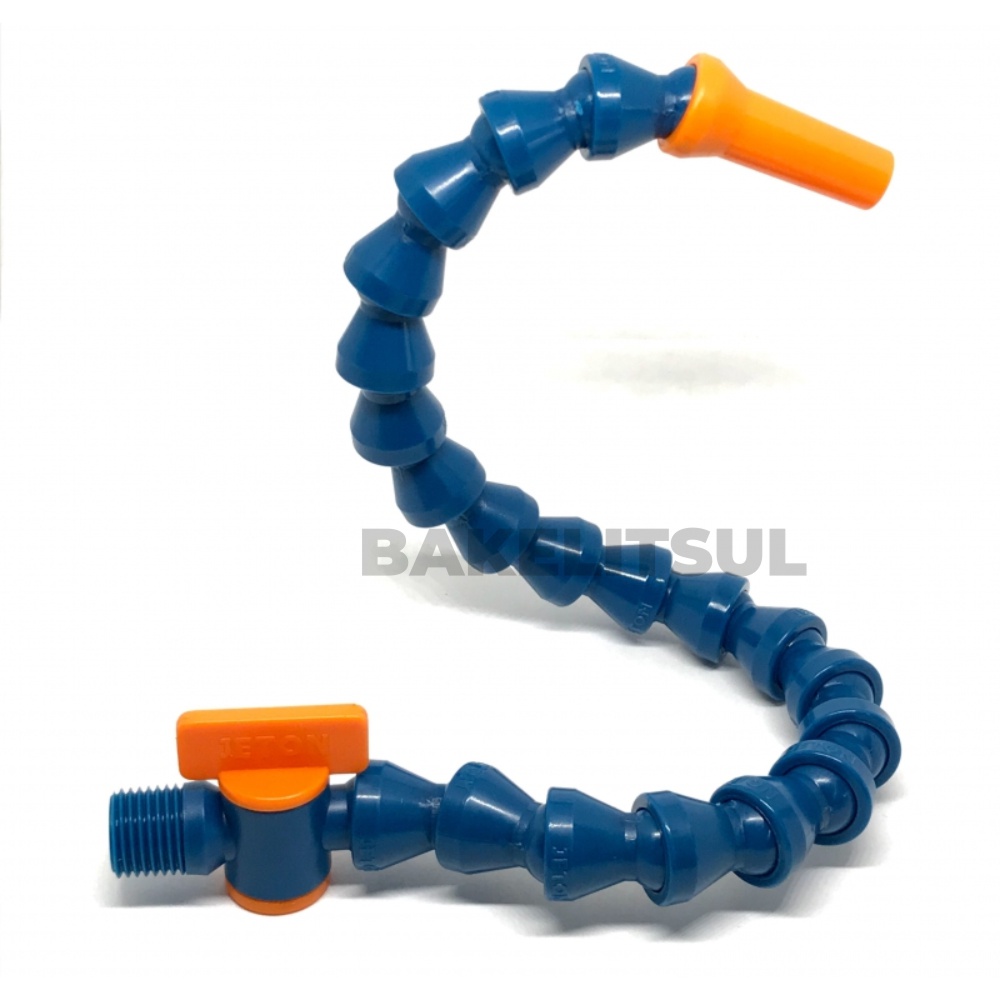

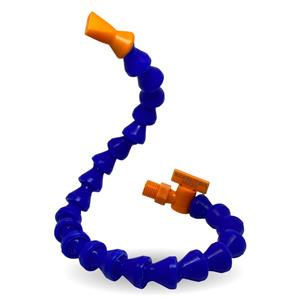

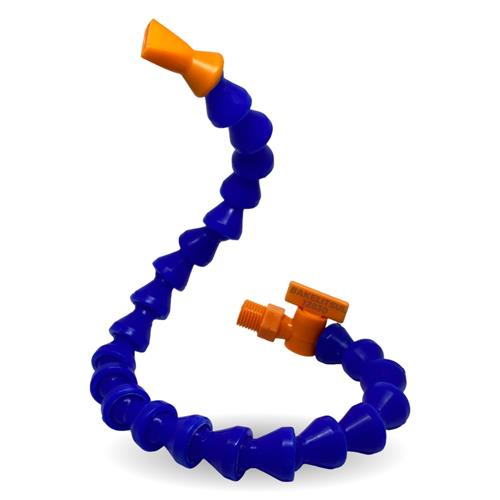

MANGUEIRA FLEXÍVEL PLÁSTICA COM VÁLVULA LB-JP-CV

Ref: LB-JP-CV

Compra 100% Segura

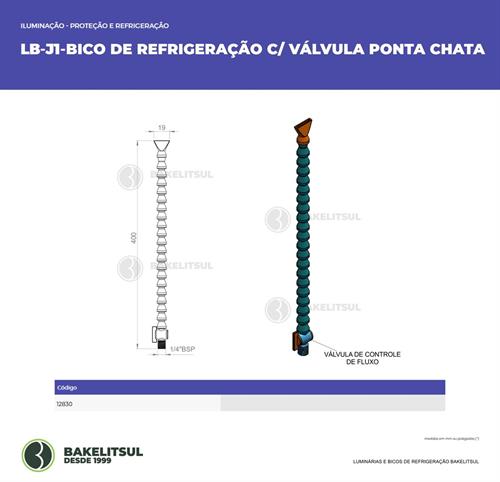

Desenho técnico

Código

Valor

Quantidade

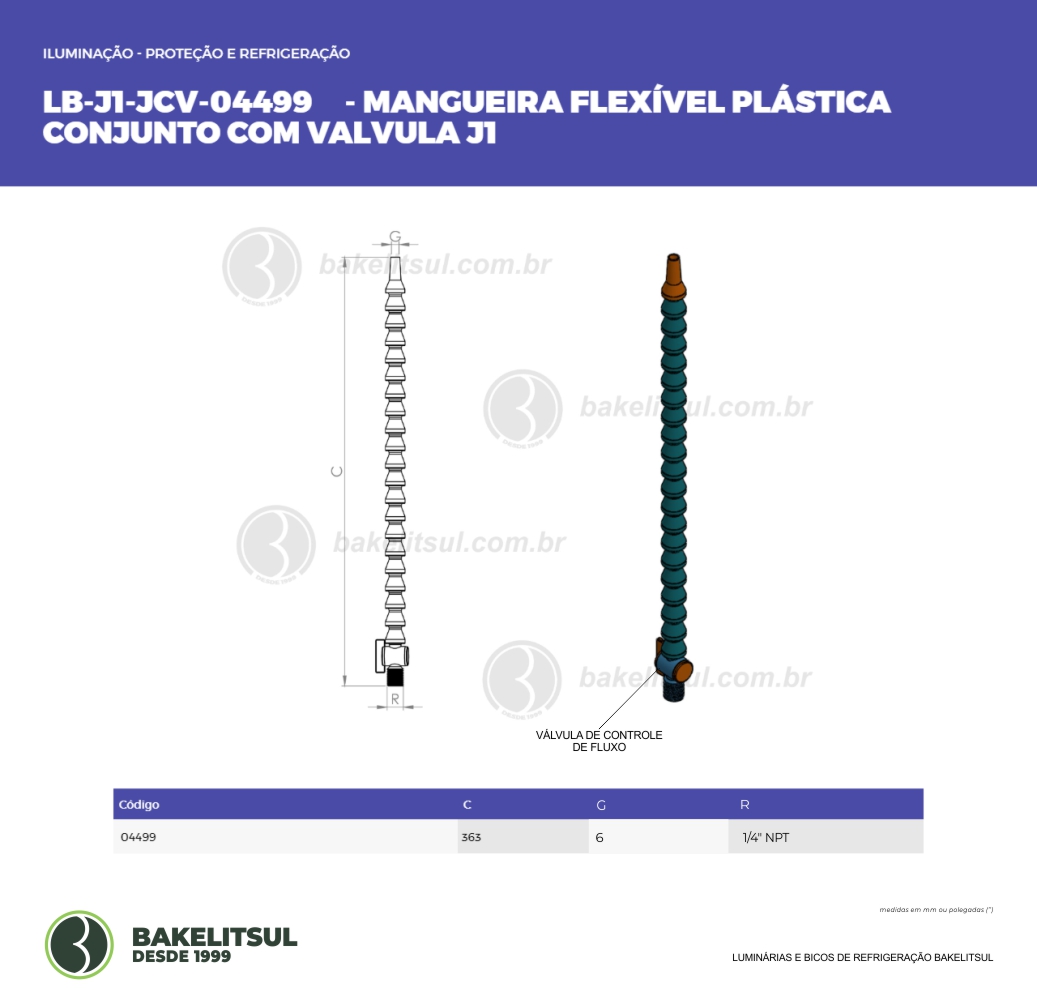

Clique aqui para visualizar a imagem técnica LB-BICO REFRIGERACAO-PP-JPCV-EX-1/4NPT-300-00-RMT-JG BAS C/VALV BICO REDONDO Desenho técnico

Código: 04499

LB-BICO REFRIGERACAO-PP-JPCV-EX-1/4NPT-300-00-RMT-JG BAS C/VALV BICO REDONDO

R$ 211,29
pc

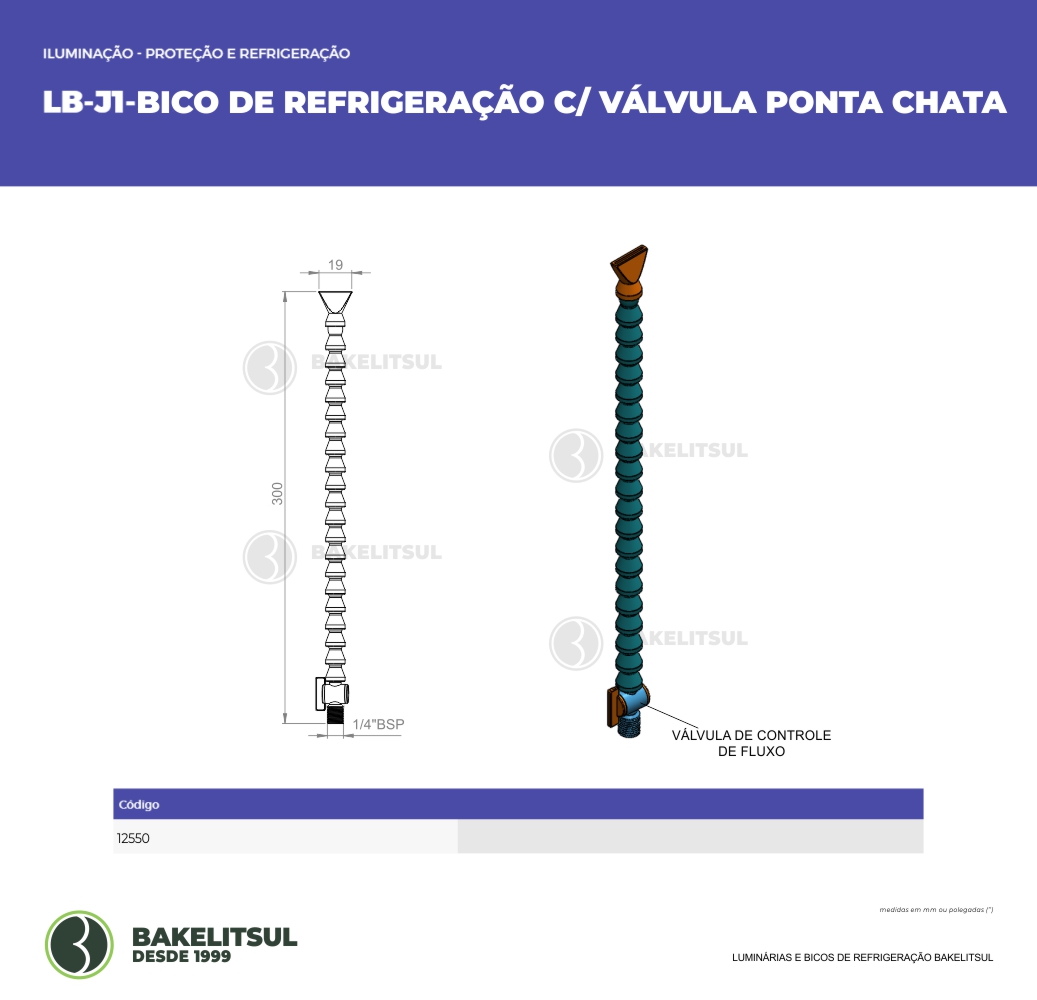

Clique aqui para visualizar a imagem técnica LB-BICO REFRIGERACAO-PP-JPCV-EX-1/4BSP-300-00-RMT-JG BAS C/VALV BICO CHATO Desenho técnico

Código: 12550

LB-BICO REFRIGERACAO-PP-JPCV-EX-1/4BSP-300-00-RMT-JG BAS C/VALV BICO CHATO

R$ 89,83
pc

Total: R$ 0.000,00

Sobre o produto:

Iluminação para máquinas industriais, proteções tipo sanfona contra poeira, cavacos de metal e óleo, visores de nível e bicos flexíveis para refrigeração de usinagem.

Descrição

ACABAMENTO
fabricado em tecnopolimer acetal(*) com acabamento superficial nas
cores azul e laranja.

Caracteristicas Técnicas

FIXAÇÃO
Fixação através de rosca da peça.
MATÉRIA-PRIMA
(*)A resina de acetal Delrin® preenche a lacuna entre os metais e os
plásticos comuns com uma combinação exclusiva de resistência à
fluência, força, rigidez, dureza, estabilidade dimensional, robustez,
resistência à fadiga, resistência a solventes e combustíveis, resistência à
abrasão, baixo desgaste e baixo atrito.
USO
Usado para condução de líquidos e ar em baixa pressão, ideal para
refrigeração em processos de usinagem. Totalmente modulável, pode ser
montada com várias saídas e tipos de bicos. Ao ser curvada não diminui o
diâmetro interno, não conduz eletricidade e é ideal para uso em
máquinas que utilizam descargas elétricas (EDM)

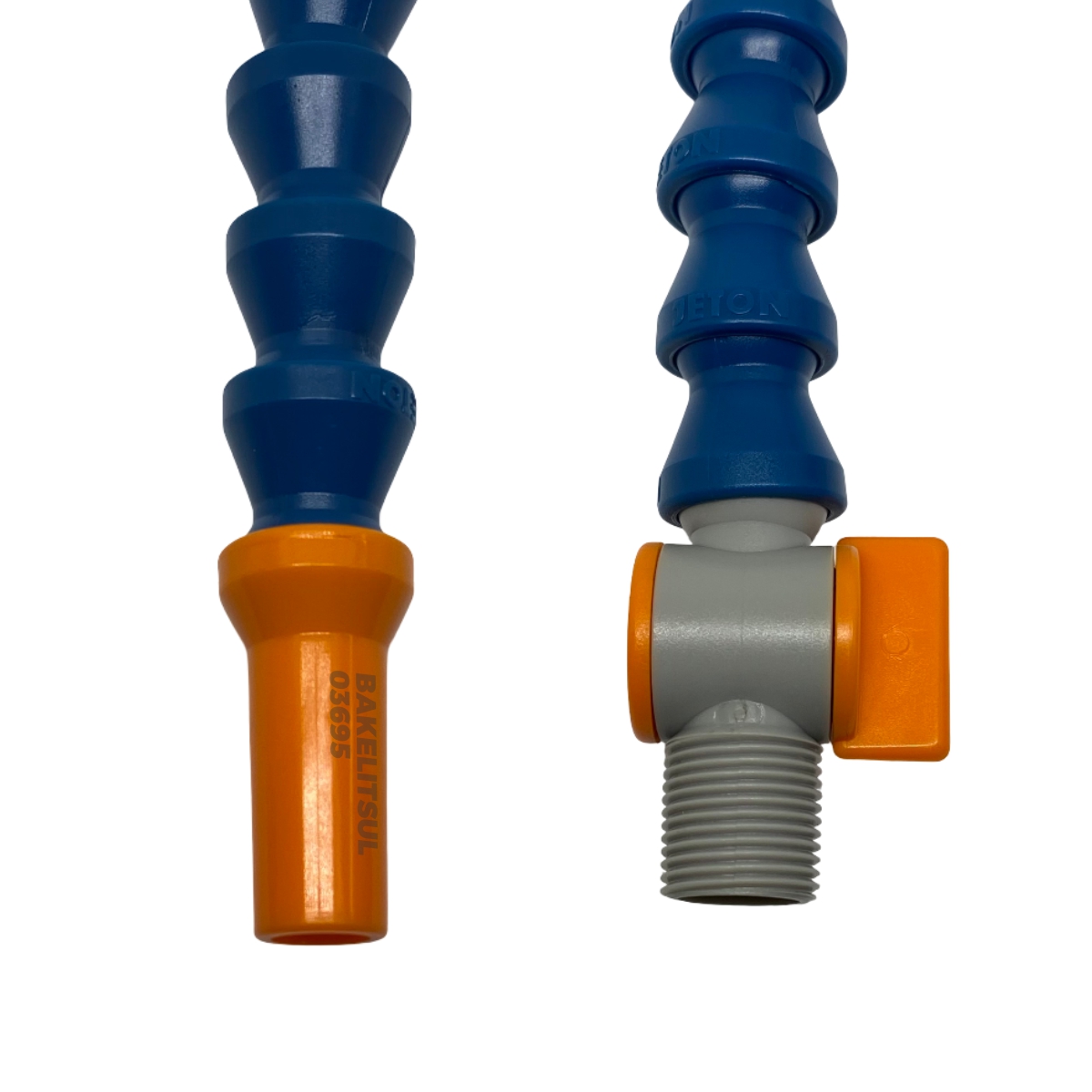

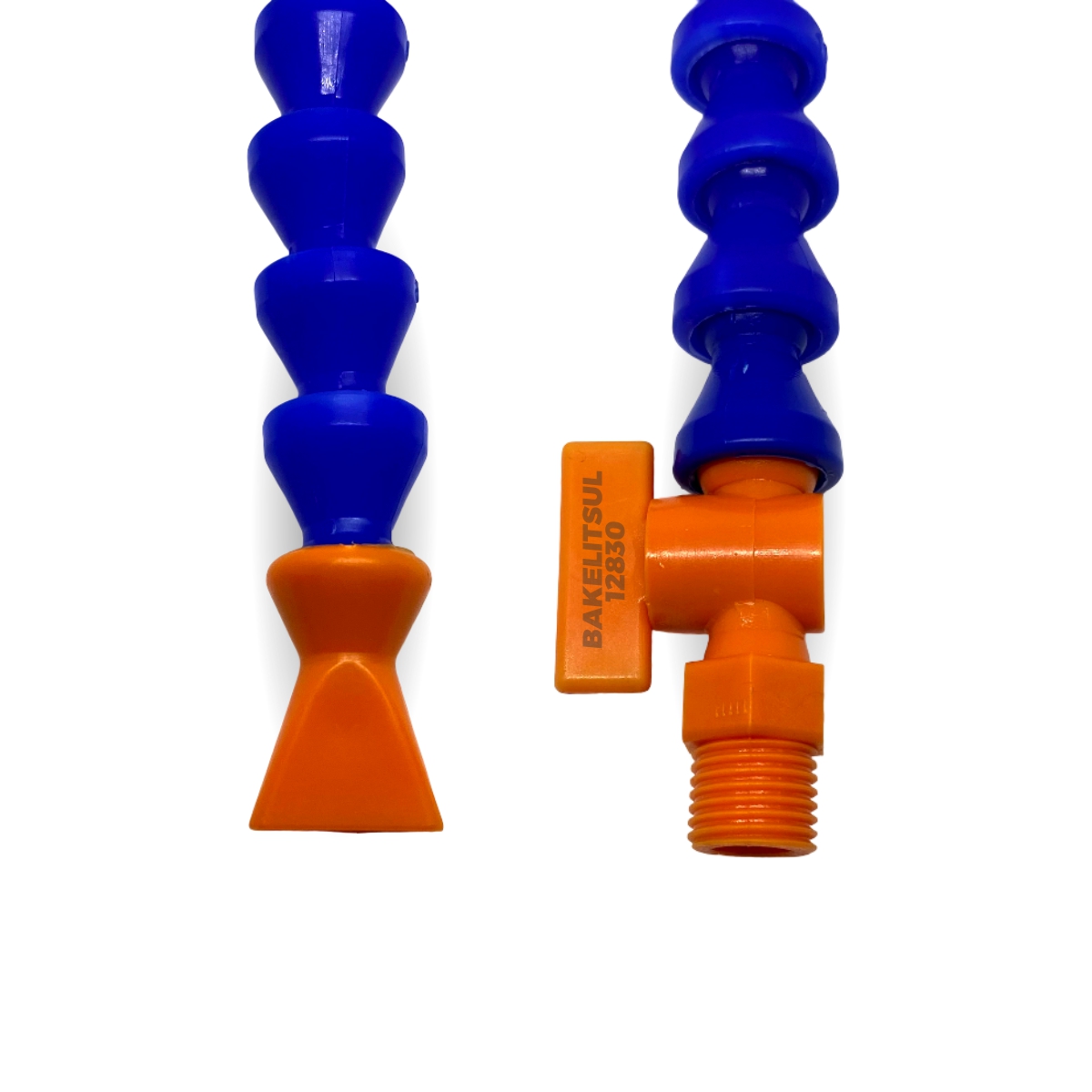

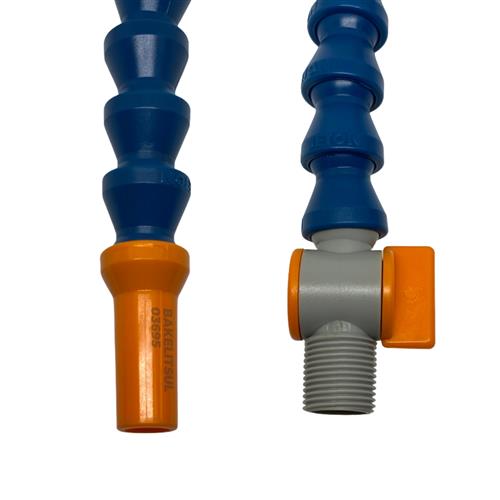

Este modelo é montado em jogo padrão contendo 1 conector com rosca
externa, 2 jogos de elos de ligação e 1 bocal redondo
Ao utilizar bicos de refrigeração ajustáveis, mudanças nas posições
podem afetar a pressão máxima. Recomenda-se testes sempre que
houverem mudanças no posicionamento.
Adequado para uso com acetona, álcool etílico, detergentes comerciais,
gasolina, graxas, solventes laca, hidróxido de sódio, inseticidas, óleo de
freio, água, ar. Não adequado para uso com ácidos, bases fortes, hidróxido
de amônia, hipocloritos.
Ideal para trabalhar em temperaturas de até 65°C
Medida interna de passagem Ø6,35mmPRESSÃO DE TRABALHO E FLUXO
Conjunto Tipo J1= 2,0~3,0 kg/cm² - 900litros/hora
MEDIDA EXTERNA DAS ROSCAS NPT/BSP
Ao medir a cota "R" que corresponde a rosca você encontrará as seguintes
medidas finais:
1/4"-18fios NPT/BSP = Øexterno da rosca 13,9mm
NPT= rosca cônica
BSP= rosca paralela
