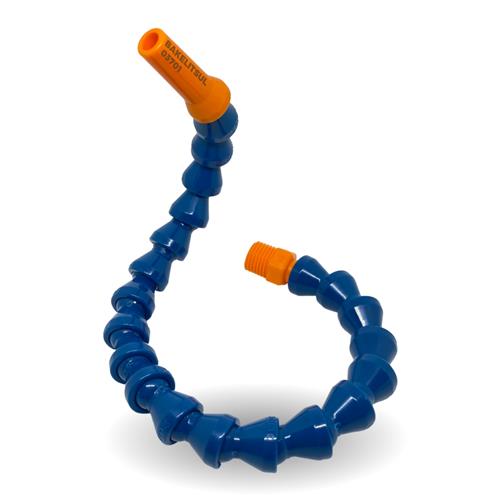

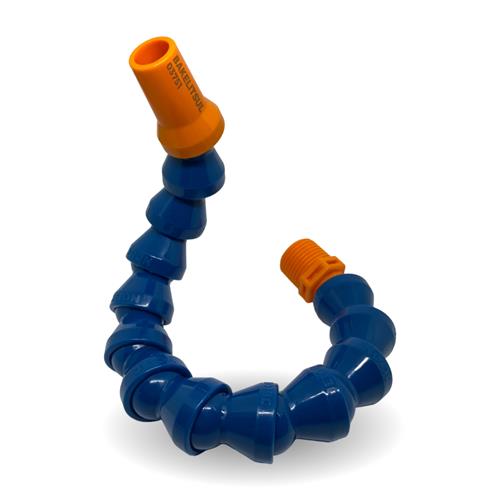

MANGUEIRA FLEXÍVEL PLÁSTICA PARA REFRIGERAÇÃO LB-JP
Ref: LB-JP
Compra 100% Segura
Código
Valor
Quantidade

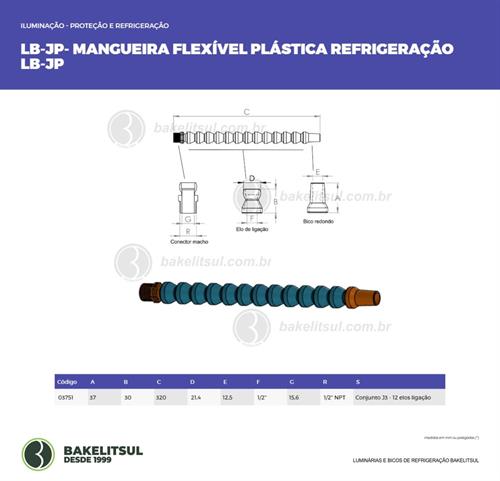

Desenho técnico

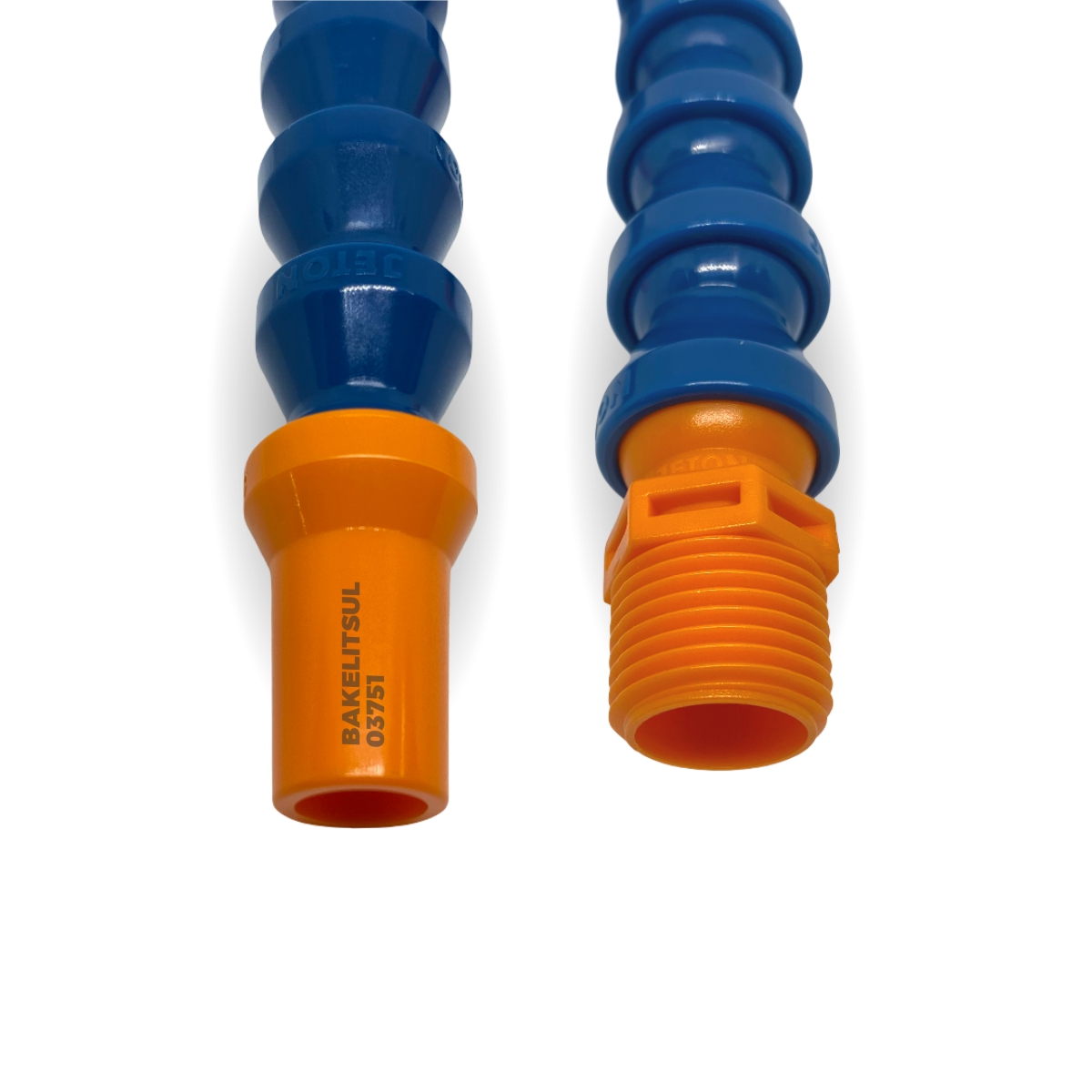

Código: 03751
LB-BICO REFRIGERACAO-PP-JP3-EX-332-1/2-00-RMT-JOGO BASICO 1/2
R$ 300,51
Jg
Desenho técnico

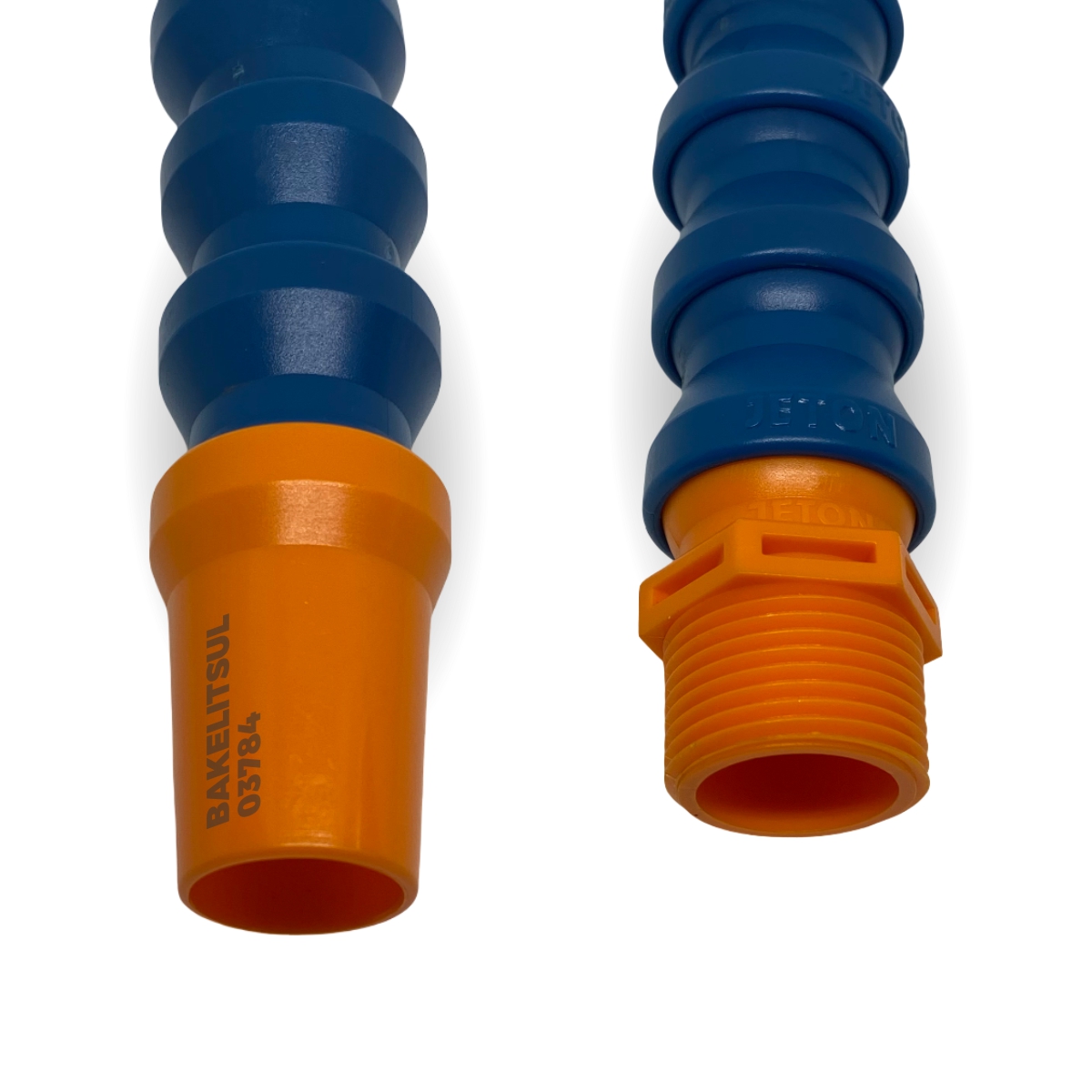

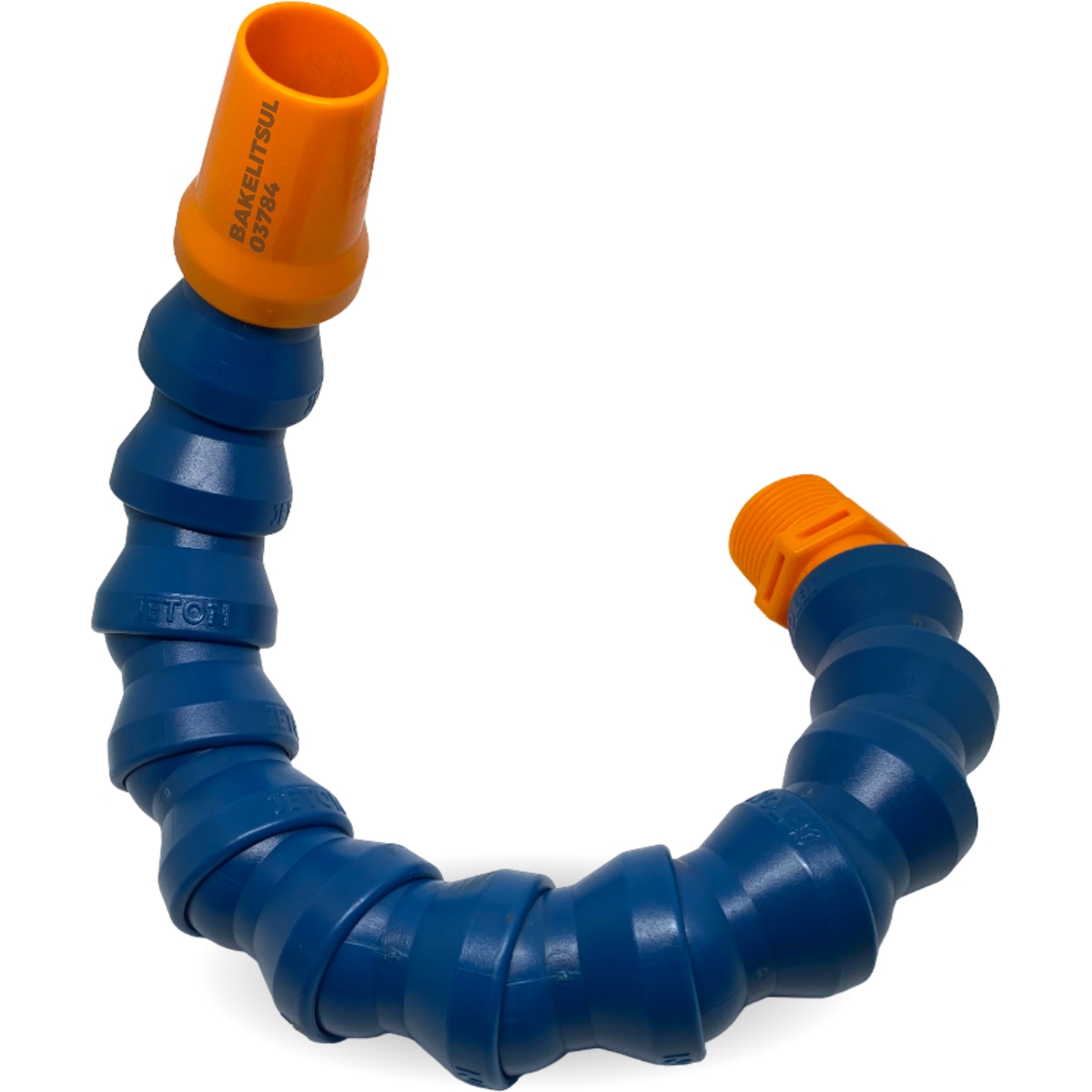

Código: 03784
LB-BICO REFRIGERACAO-PP-JP4-EX-361-3/4-00-RMT-JOGO BASICO 3/4
R$ 355,87
Jg
Desenho técnico

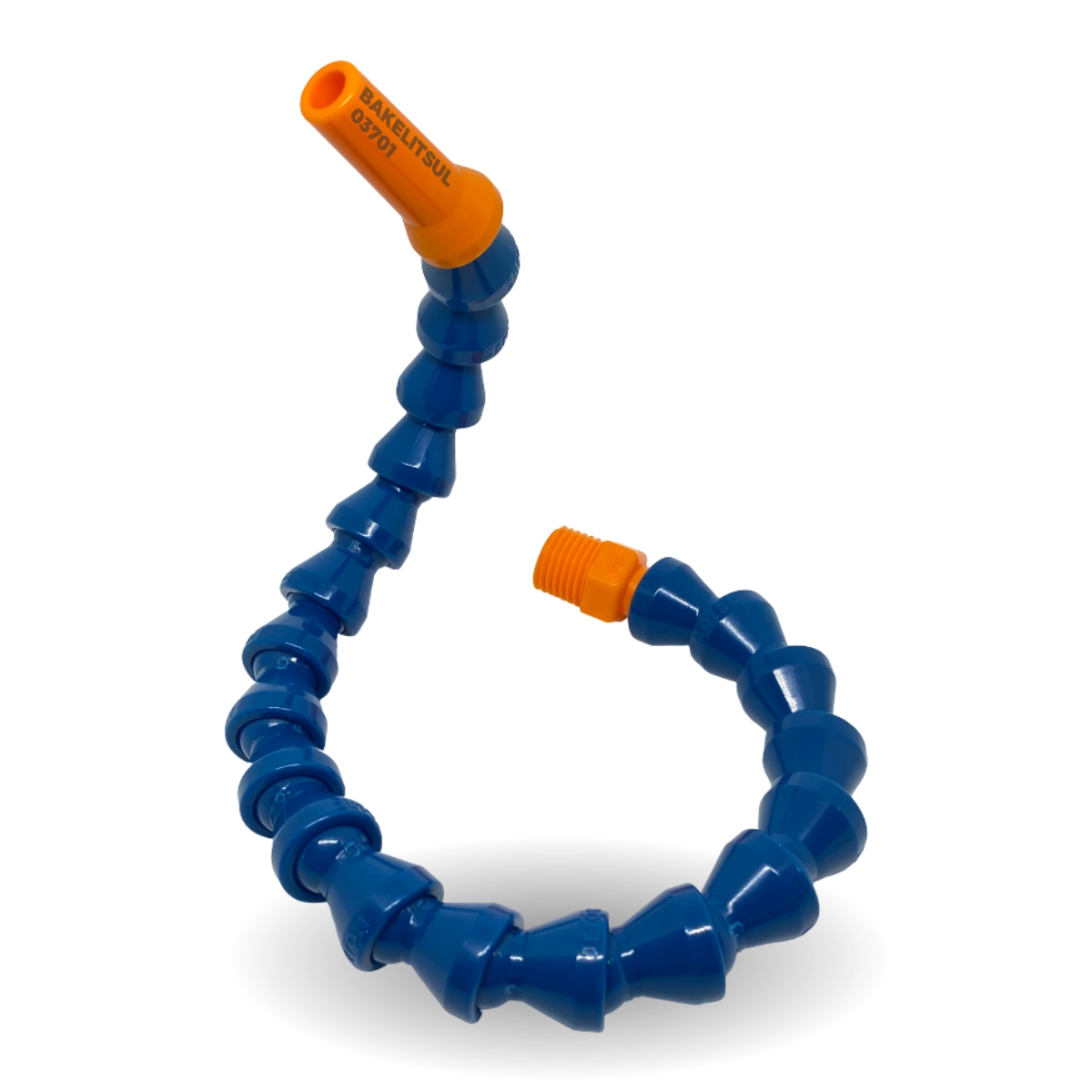

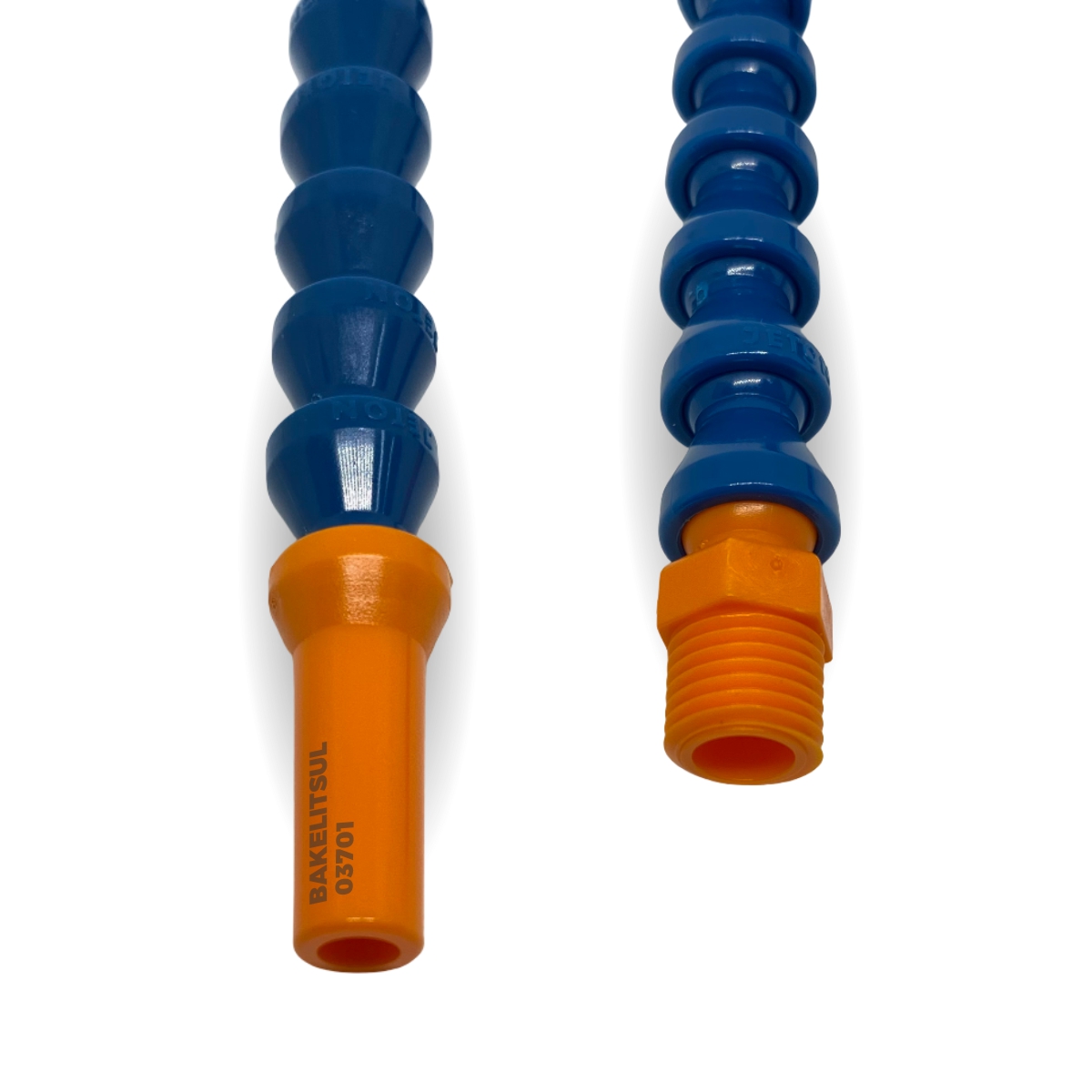

Código: 03701
LB-BICO REFRIGERACAO-PP-JP1-EX-336-1/4-00-RMT-JOGO BASICO 1/4
R$ 135,76
pc
Desenho técnico

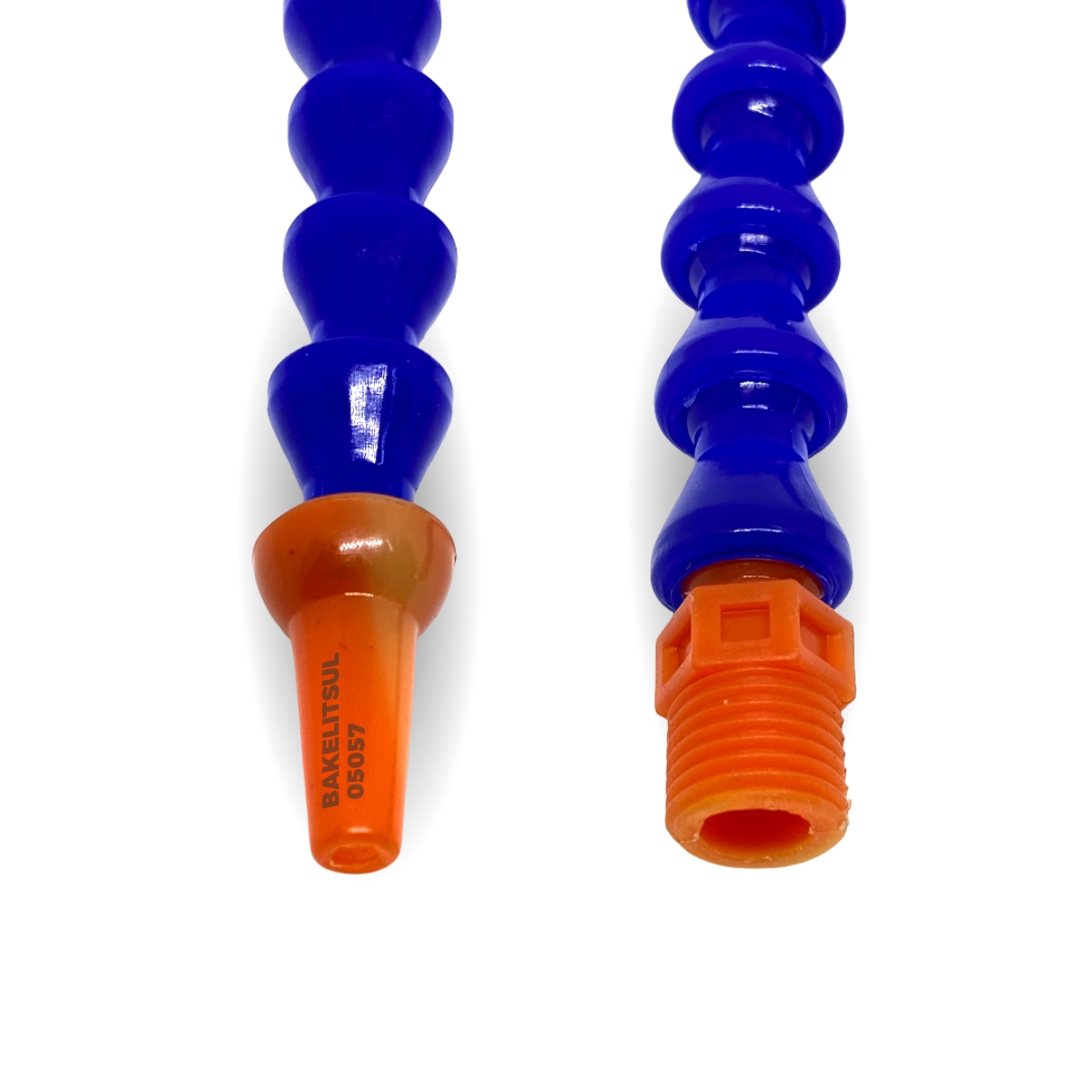

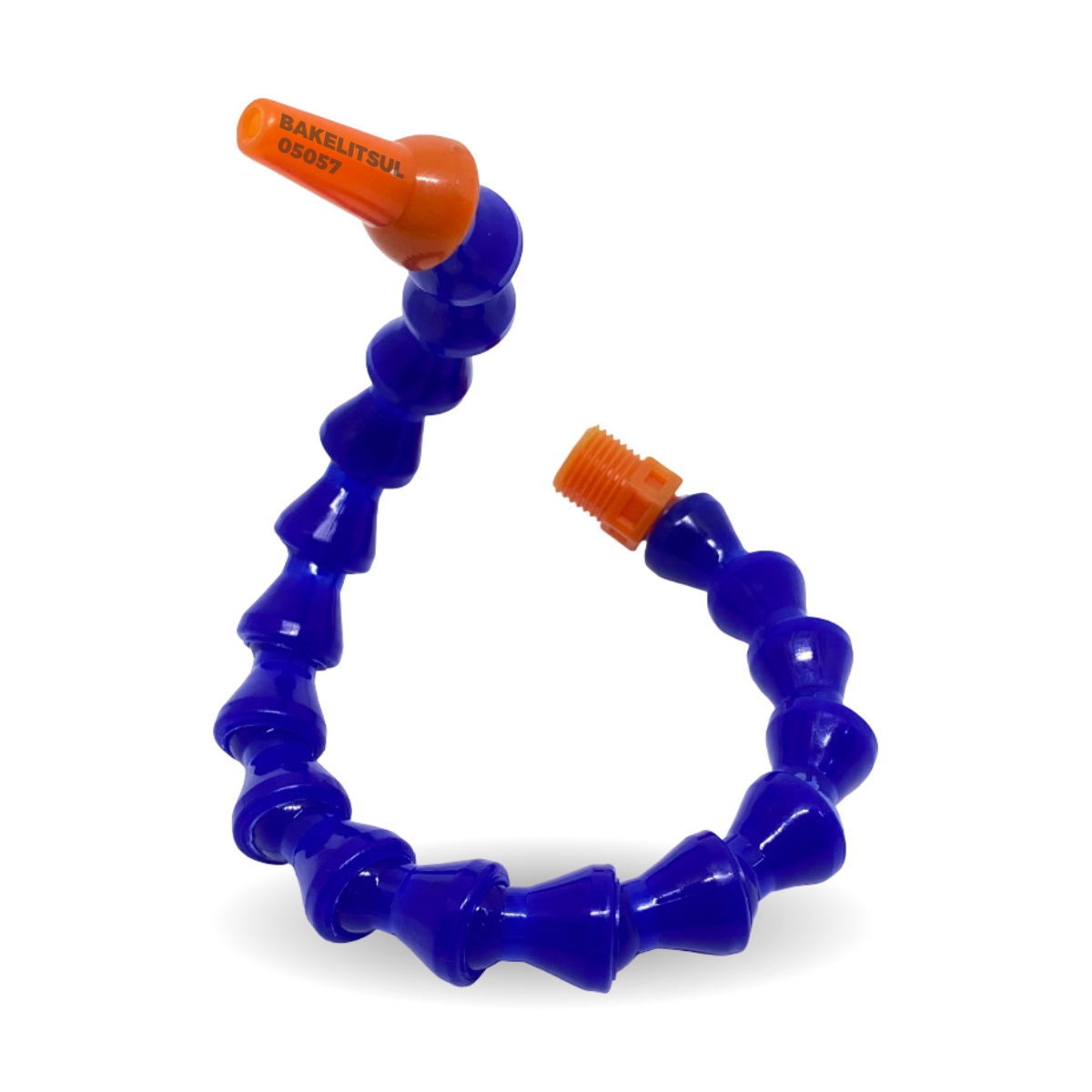

Código: 05057
LB-BICO REFRIGERACAO-PP-JP1-EX-1/4-290-00-RMT- JOGO BICO REDONDO
R$ 70,94
pc
Total: R$ 0.000,00
Sobre o produto:
Iluminação para máquinas industriais, proteções tipo sanfona contra poeira, cavacos de metal e óleo, visores de nível e bicos flexíveis para refrigeração de usinagem.
Descrição
ACABAMENTO
fabricado em tecnopolimer acetal(*) com acabamento superficial nas
cores azul e laranja.
Caracteristicas Técnicas
FIXAÇÃO

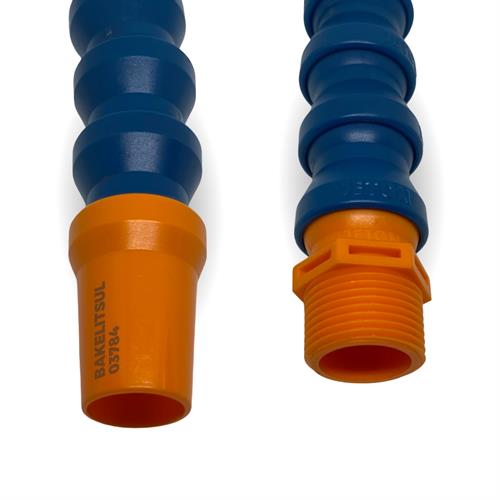

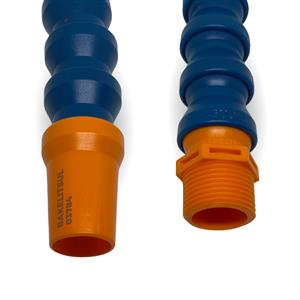

Fixação através de rosca da peça.
MATÉRIA-PRIMA
(*)A resina de acetal Delrin® preenche a lacuna entre os metais e os
plásticos comuns com uma combinação exclusiva de resistência à
fluência, força, rigidez, dureza, estabilidade dimensional, robustez,
resistência à fadiga, resistência a solventes e combustíveis, resistência à
abrasão, baixo desgaste e baixo atrito.
USO
Usado para condução de líquidos e ar em baixa pressão, ideal para
refrigeração em processos de usinagem. Totalmente modulável, pode ser
montada com várias saídas e tipos de bicos. Ao ser curvada não diminui o
diâmetro interno, não conduz eletricidade e é ideal para uso em
máquinas que utilizam descargas elétricas (EDM)

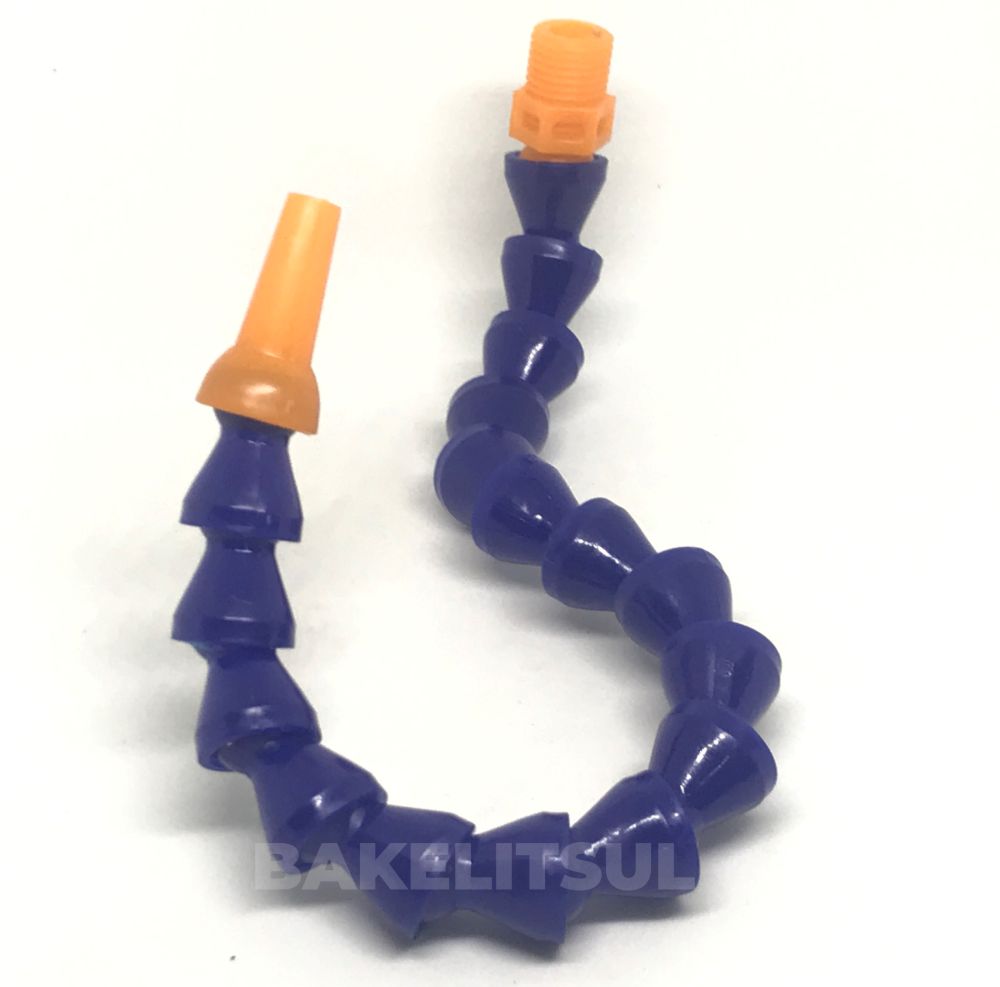

Este modelo é montado em jogo padrão contendo 1 conector com rosca
externa, 2 jogos de elos de ligação e 1 bocal redondo
Ao utilizar bicos de refrigeração ajustáveis, mudanças nas posições
podem afetar a pressão máxima. Recomenda-se testes sempre que
houverem mudanças no posicionamento.
Adequado para uso com acetona, álcool etílico, detergentes comerciais,
gasolina, graxas, solventes laca, hidróxido de sódio, inseticidas, óleo de
freio, água, ar. Não adequado para uso com ácidos, bases fortes, hidróxido
de amônia, hipocloritos.
Monte seu conjunto conforme sua necessidade utilizando os elos
LB-JP-EL e os diversos tipos de terminais.PRESSÃO DE TRABALHO E FLUXO
Conjunto Tipo J1= 2,0~3,0 kg/cm² - 900litros/hora
Conjunto Tipo J2= 2,0~3,0 kg/cm² - 1500litros/hora
Conjunto Tipo J3= 1,4~2,0 kg/cm² - 1700litros/hora
Conjunto Tipo J4= 0,7~1,4 kg/cm² - 1900litros/hora
Ideal para trabalhar em temperaturas de até 65°C
DIFERENÇAS ENTRE OS CONJUNTOS
Conjunto Tipo J1= medida interna de passagem Ø6,35mm
Conjunto Tipo J2= medida interna de passagem Ø9,52mm
Conjunto Tipo J3= medida interna de passagem Ø12,7mm
Conjunto Tipo J4= medida interna de passagem Ø19,05mm
MEDIDAS EXTERNAS DAS ROSCAS NPT/BSP
Ao medir a cota "R" que corresponde a rosca você encontrará as seguintes
medidas finais:
1/4"-18fios NPT/BSP = Øexterno da rosca 13,9mm
1/2"-14fios NPT = Øexterno da rosca 21,6mm
3/4"-14fios NPT = Øexterno da rosca 27mm
NPT= rosca cônica
BSP= rosca paralela.
