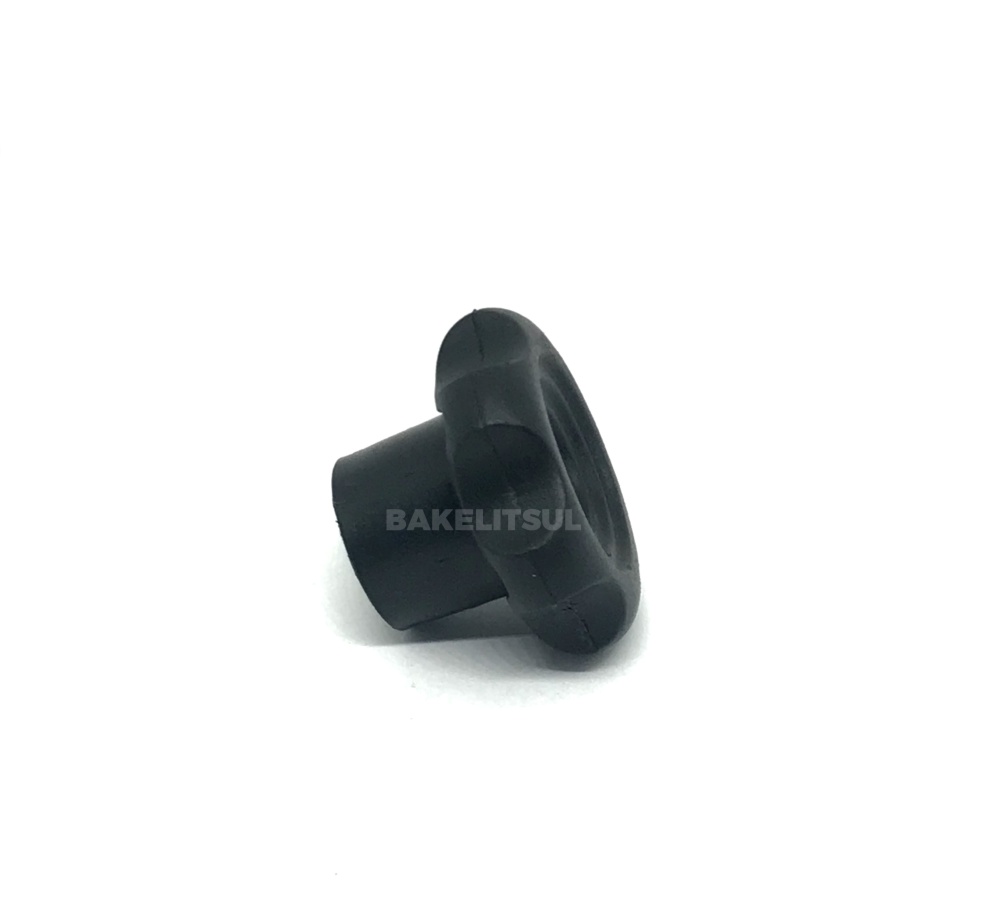

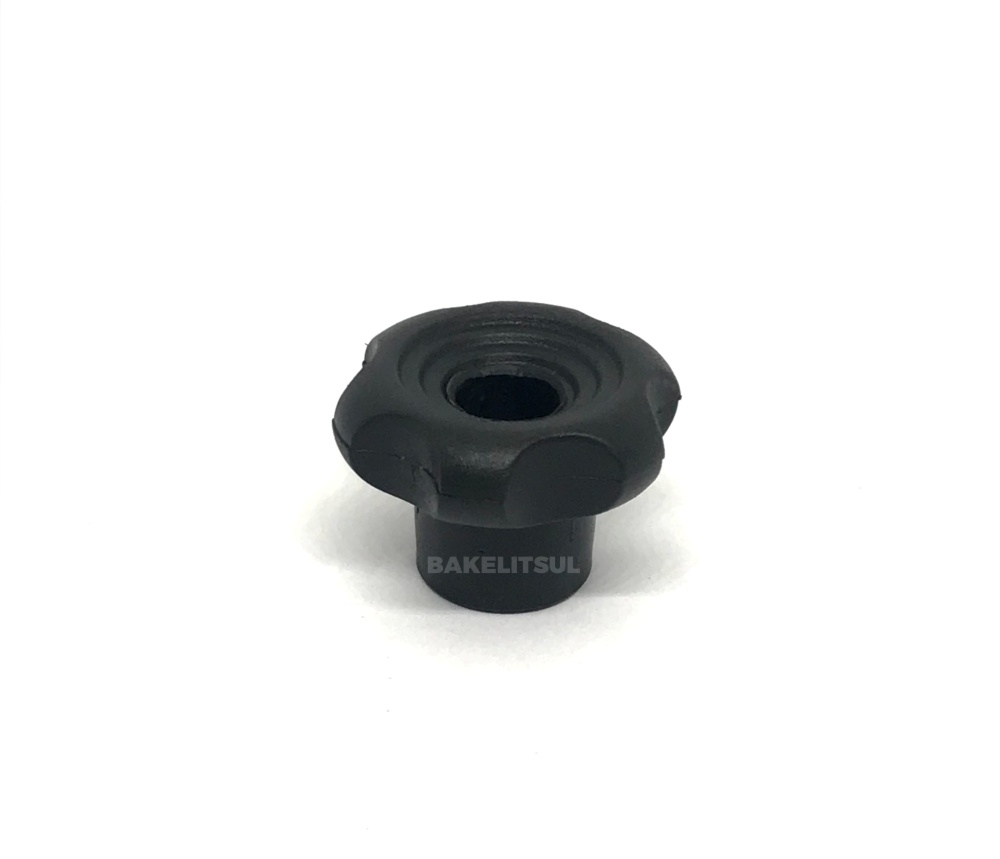

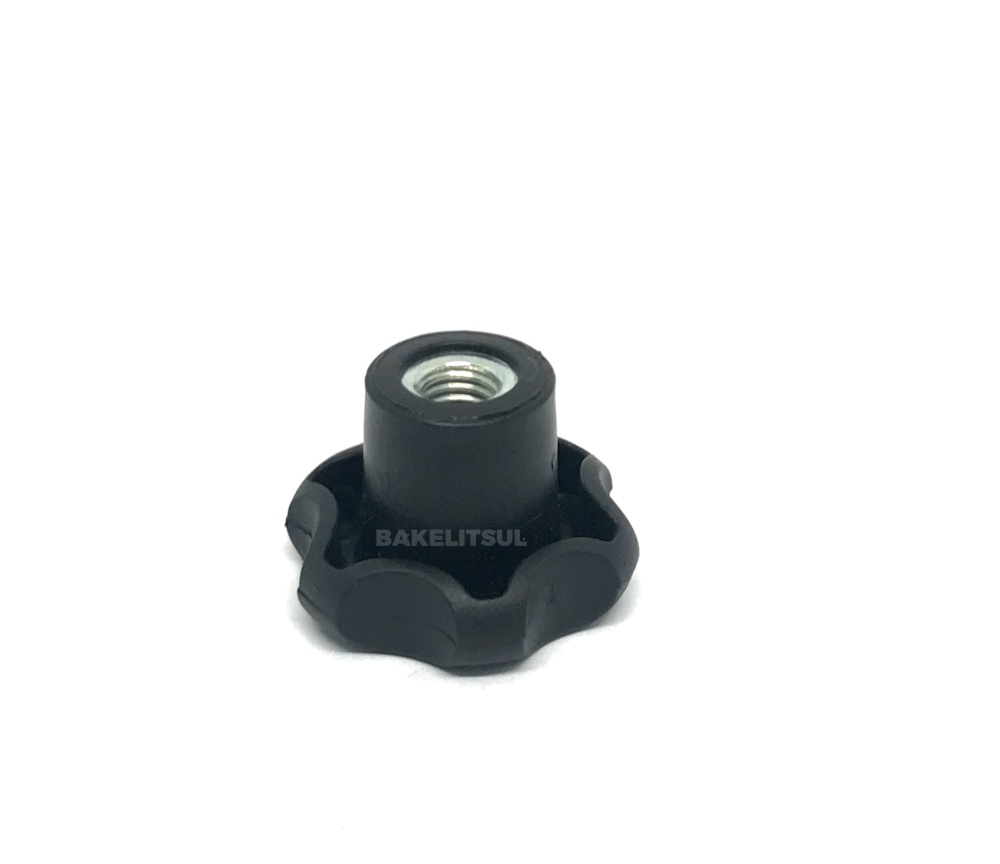

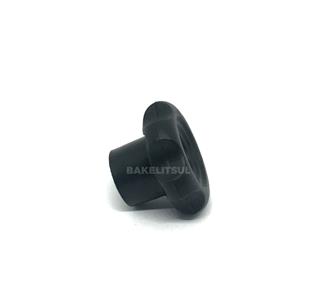

MANÍPULO 35MM ROSCA INTERNA PASSANTE

Ref: MA-A3-35

Compra 100% Segura

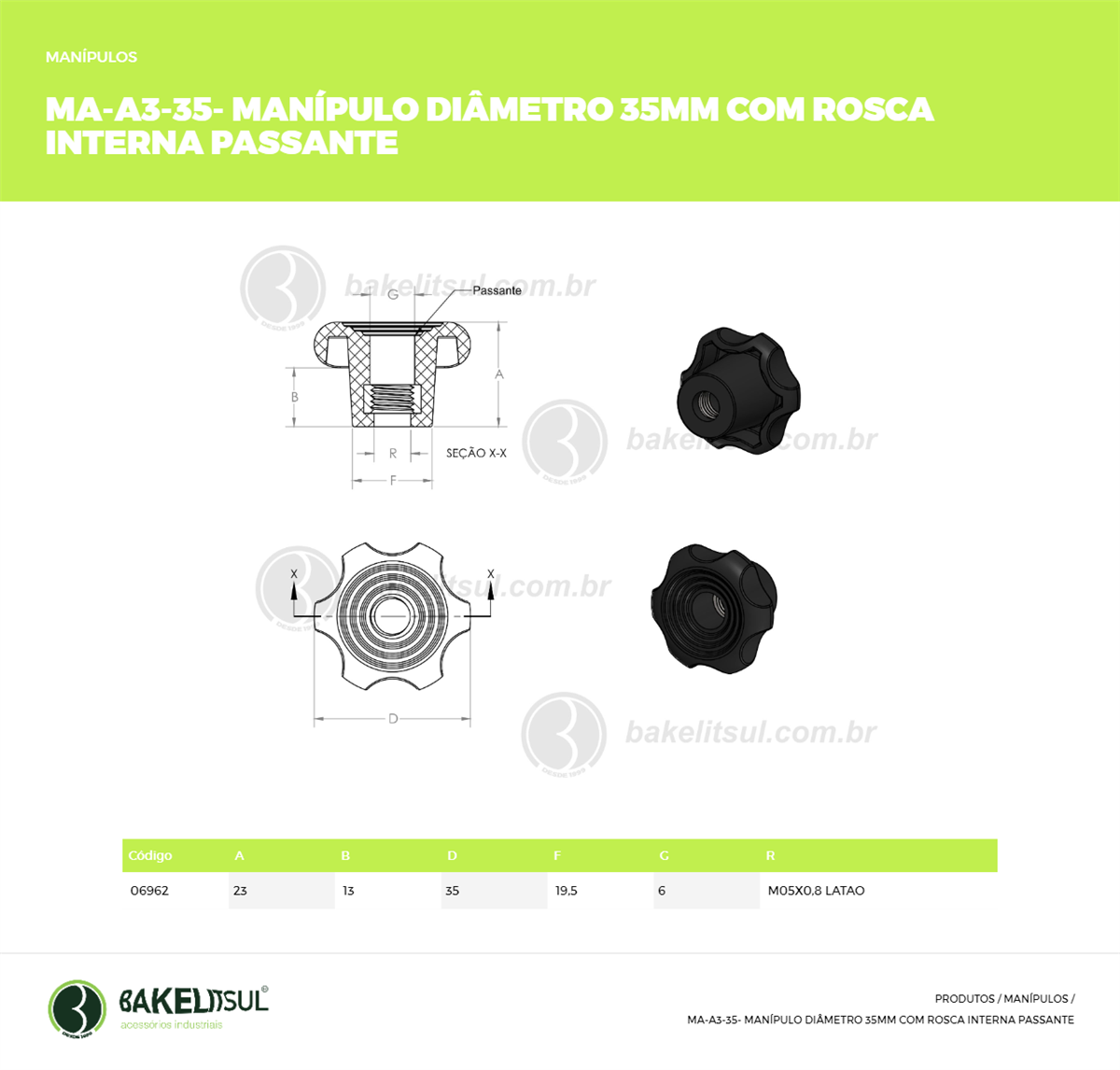

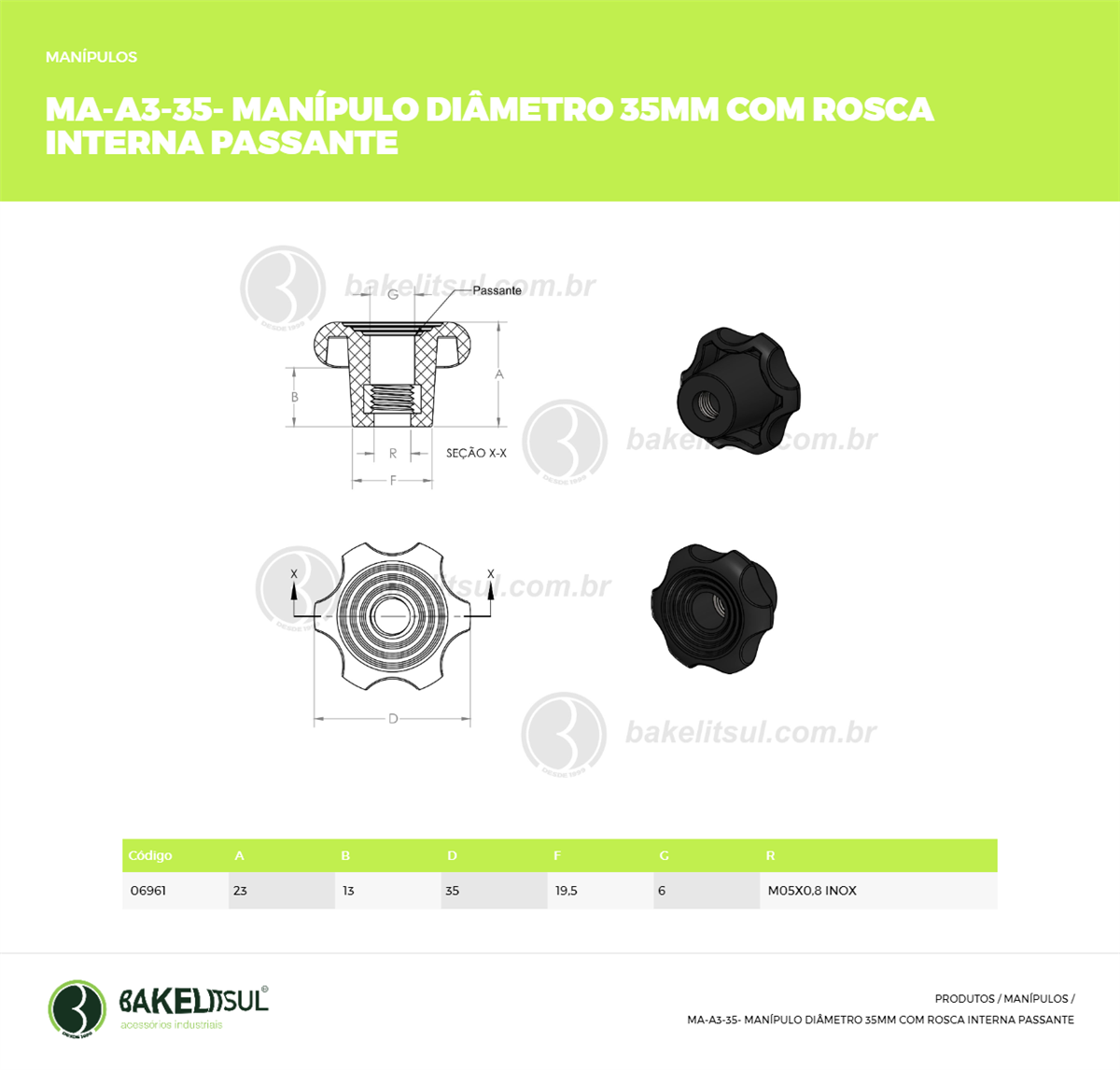

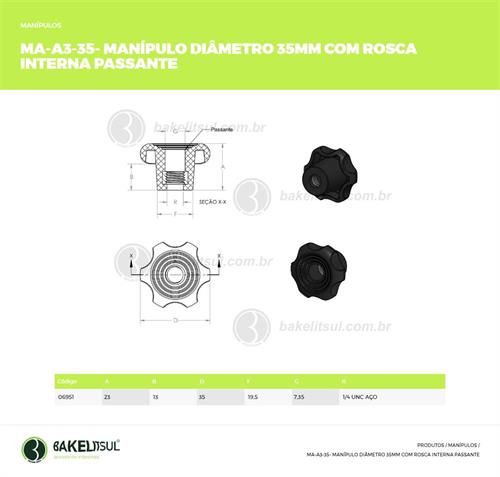

Desenho técnico

Código

Valor

Quantidade

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-35-   1/4-00-RAC-PASSANTE Desenho técnico

Código: 06951

MA-MANIPULO-PP-A3-RP-35- 1/4-00-RAC-PASSANTE

R$ 6,16
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-35-   1/4-00-RIN-PASSANTE Desenho técnico

Código: 06952

MA-MANIPULO-PP-A3-RP-35- 1/4-00-RIN-PASSANTE

R$ 8,25
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-35-   1/4-00-RLT-PASSANTE Desenho técnico

Código: 06953

MA-MANIPULO-PP-A3-RP-35- 1/4-00-RLT-PASSANTE

R$ 9,00
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-35-  5/16-00-RAC-PASSANTE Desenho técnico

Código: 06954

MA-MANIPULO-PP-A3-RP-35- 5/16-00-RAC-PASSANTE

R$ 3,63
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-35-  5/16-00-RIN-PASSANTE Desenho técnico

Código: 06955

MA-MANIPULO-PP-A3-RP-35- 5/16-00-RIN-PASSANTE

R$ 8,82
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-35-  5/16-00-RLT-PASSANTE Desenho técnico

Código: 06956

MA-MANIPULO-PP-A3-RP-35- 5/16-00-RLT-PASSANTE

R$ 10,81
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-35- 3/8-00-RAC-PASSANTE Desenho técnico

Código: 06957

MA-MANIPULO-PP-A3-RP-35- 3/8-00-RAC-PASSANTE

R$ 7,40
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-35- 3/8-00-RIN-PASSANTE Desenho técnico

Código: 06958

MA-MANIPULO-PP-A3-RP-35- 3/8-00-RIN-PASSANTE

R$ 9,75
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-35- 3/8-00-RLT-PASSANTE Desenho técnico

Código: 06959

MA-MANIPULO-PP-A3-RP-35- 3/8-00-RLT-PASSANTE

R$ 12,90
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-35-M05-00-RAC-PASSANTE Desenho técnico

Código: 06960

MA-MANIPULO-PP-A3-RP-35-M05-00-RAC-PASSANTE

R$ 6,91
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-35-M05-00-RIN-PASSANTE Desenho técnico

Código: 06961

MA-MANIPULO-PP-A3-RP-35-M05-00-RIN-PASSANTE

R$ 7,48
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-35-M05-00-RLT-PASSANTE Desenho técnico

Código: 06962

MA-MANIPULO-PP-A3-RP-35-M05-00-RLT-PASSANTE

R$ 8,16
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-35-M06-00-RAC-PASSANTE Desenho técnico

Código: 06963

MA-MANIPULO-PP-A3-RP-35-M06-00-RAC-PASSANTE

R$ 6,16
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-35-M06-00-RIN-PASSANTE Desenho técnico

Código: 06964

MA-MANIPULO-PP-A3-RP-35-M06-00-RIN-PASSANTE

R$ 7,96
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-35-M06-00-RLT-PASSANTE Desenho técnico

Código: 06965

MA-MANIPULO-PP-A3-RP-35-M06-00-RLT-PASSANTE

R$ 8,62
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-35-M08-00-RAC-PASSANTE Desenho técnico

Código: 06966

MA-MANIPULO-PP-A3-RP-35-M08-00-RAC-PASSANTE

R$ 6,54
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-35-M08-00-RIN-PASSANTE Desenho técnico

Código: 06967

MA-MANIPULO-PP-A3-RP-35-M08-00-RIN-PASSANTE

R$ 8,91
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-35-M08-00-RLT-PASSANTE Desenho técnico

Código: 06968

MA-MANIPULO-PP-A3-RP-35-M08-00-RLT-PASSANTE

R$ 10,81
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-35-M10-00-RAC-PASSANTE Desenho técnico

Código: 06970

MA-MANIPULO-PP-A3-RP-35-M10-00-RAC-PASSANTE

R$ 6,91
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-35-M10-00-RIN-PASSANTE Desenho técnico

Código: 06971

MA-MANIPULO-PP-A3-RP-35-M10-00-RIN-PASSANTE

R$ 10,90
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-35-M10-00-RLT-PASSANTE Desenho técnico

Código: 06972

MA-MANIPULO-PP-A3-RP-35-M10-00-RLT-PASSANTE

R$ 16,88
pc

Total: R$ 0.000,00

Sobre o produto:

Manípulos BakelitSul, são peças utilizadas para apertos, desapertos e regulagens em geral. Sua ergonomia facilita o uso sem a necessidade de ferramentas.

Descrição

ACABAMENTO
Manípulo injetado em polímero plástico Tecnopolímer(*) reforçado com
30% de fibra de vidro, acabamento superficial texturizado preto.

Caracteristicas Técnicas

FIXAÇÃO
Fixação através de rosca interna metálica em aço baixo carbono (RAC)
zincado branco, aço inoxidável (RIN) AISI304 com acabamento natural do
inox ou latão (RLT) liga 360.
Rosca externa conforme normas abaixo:
-Aço Baixo Carbono (RAC)
Rosca BSW: BS 84 - normal - ANSI B 18.2.2
Rosca UNC: ASME B 1.1 - 2B - ANSI B 18.2.2
Rosca Métrica (MA): DIN 13 (ISO 965) - 6H - DIN 934
-Aço Inoxidável AISI 304 (RIN)
Rosca BSW: BS 84 - média - ANSI B 18.2.2
Rosca UNC: ASME B 1.1-2B - ANSI B 18.2.2
Rosca Métrica (MA): DIN 13 (ISO 965) - 6H - DIN 934
Aço inox austenítico, não magnético e não temperável
-Latão liga 360 (RLT)
Rosca BSW: BS 84 - média - ANSI B 18.2.2
Rosca UNC: ASME B 1.1-2B - ANSI B 18.2.2
Rosca Métrica (MA): DIN 13-6H - DIN 934
MATÉRIA-PRIMA
(*)Tecnopolimer é uma resina plástica injetada sob pressão. A sua forma
molecular é (C3H6)x. Principais propriedades: Elevada resistência química
e a solventes; Alta resistência à fratura por flexão ou fadiga; Boa
resistência ao impacto acima de 15 °C; Boa estabilidade térmica.
USOUtilizados para apertos/ajustes manuais de máquinas e equipamentos em
geral, mobília médico/hospitalar, equipamentos gastronômicos, aparelhos
musicais, aparelhos de ginástica, etc.
