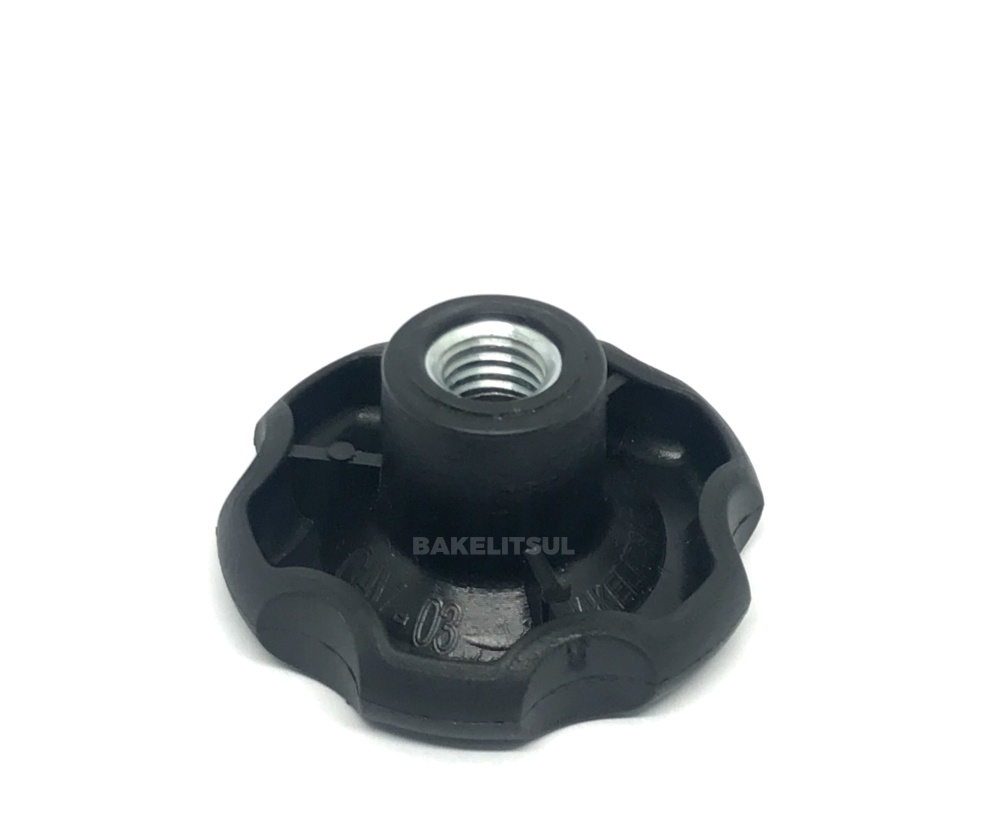

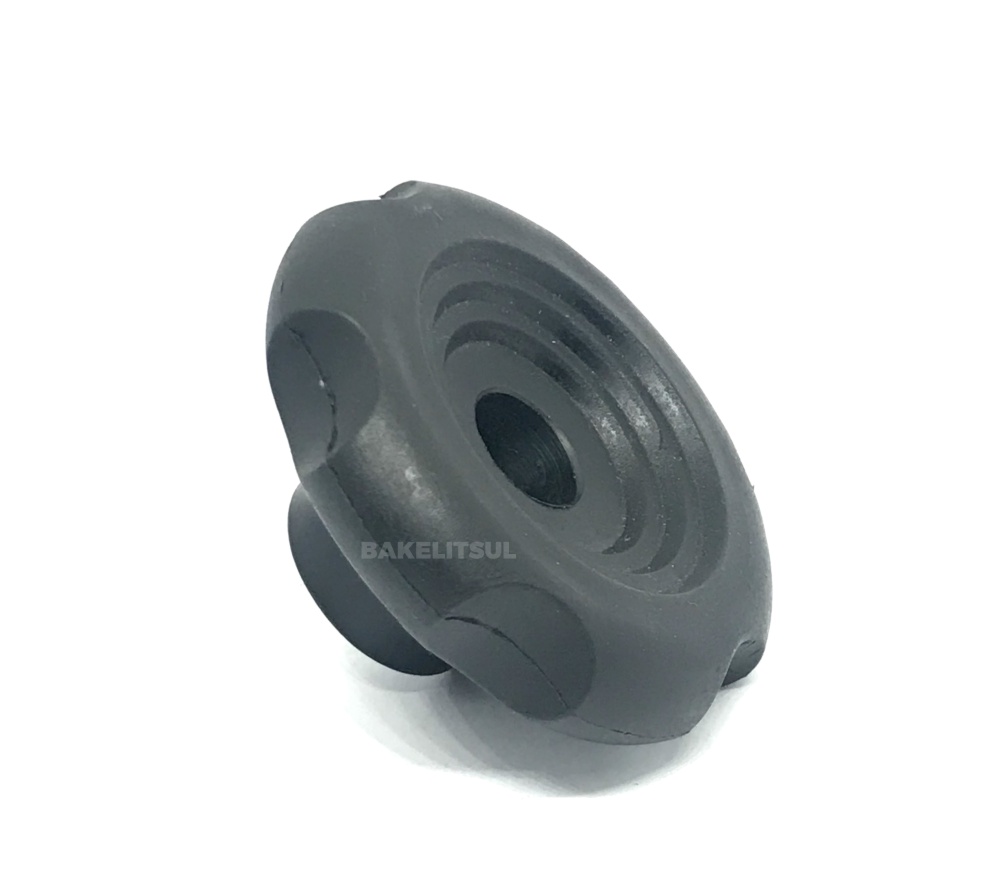

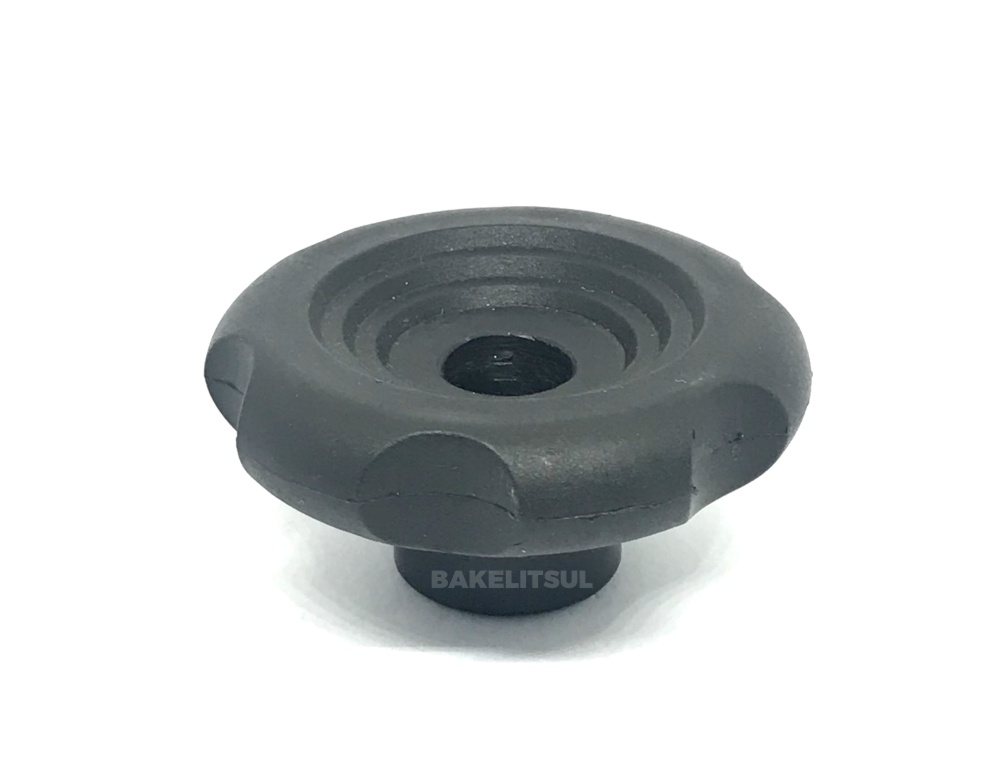

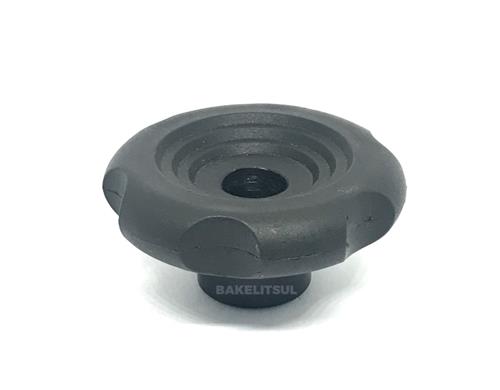

MANÍPULO 62MM ROSCA INTERNA PASSANTE

Ref: MA-A3-62

Compra 100% Segura

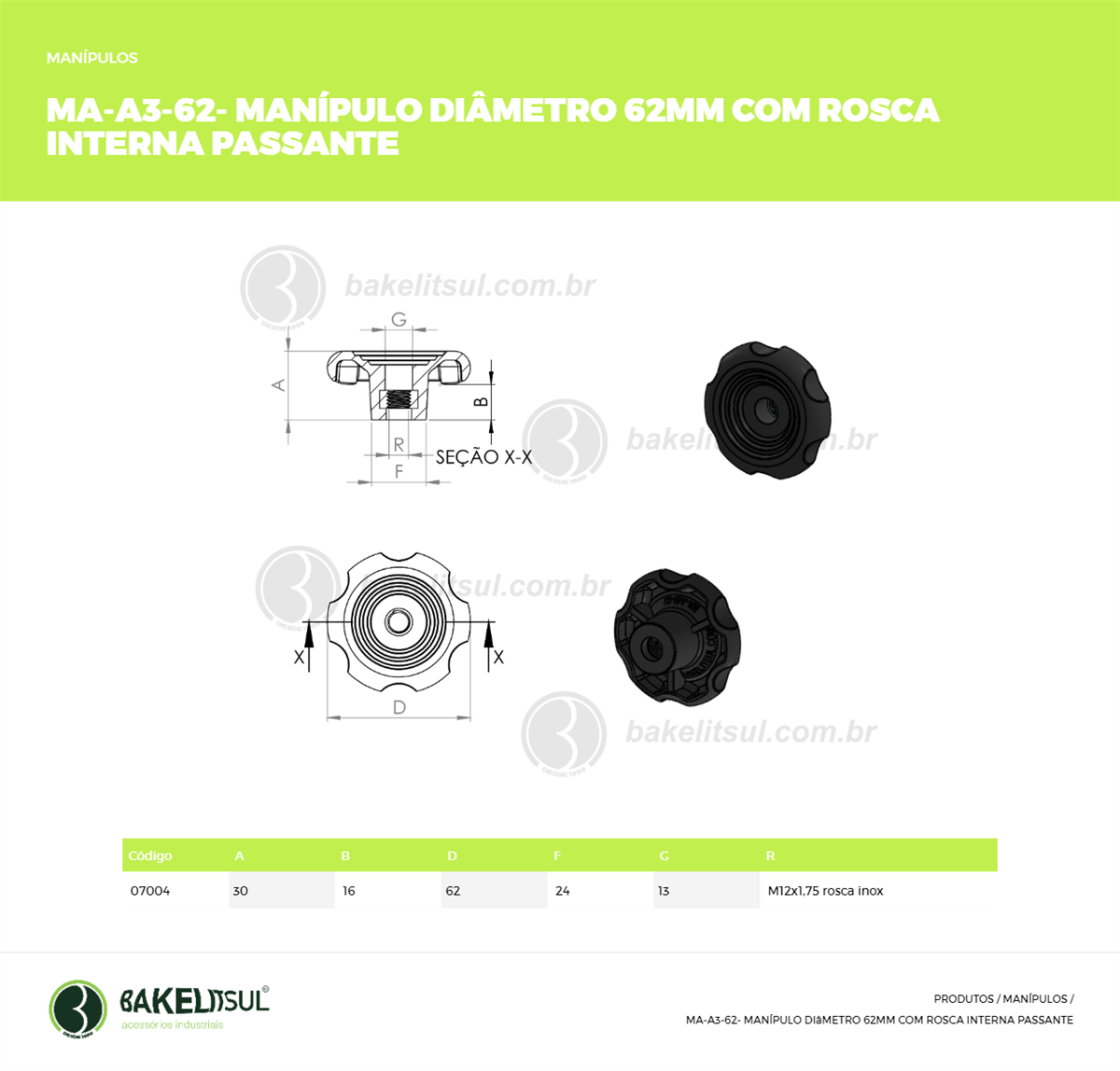

Desenho técnico

Código

Valor

Quantidade

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-62-M12-00-RLT-PASSANTE Desenho técnico

Código: 00170

MA-MANIPULO-PP-A3-RP-62-M12-00-RLT-PASSANTE

R$ 18,96
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-62-M10-00-RAC-PASSANTE Desenho técnico

Código: 05054

MA-MANIPULO-PP-A3-RP-62-M10-00-RAC-PASSANTE

R$ 9,10
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-62- 1/2X13F-00-RAC-PASSANTE Desenho técnico

Código: 05095

MA-MANIPULO-PP-A3-RP-62- 1/2X13F-00-RAC-PASSANTE

R$ 9,30
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-62- 1/2X12F-00-RAC-PASSANTE Desenho técnico

Código: 05137

MA-MANIPULO-PP-A3-RP-62- 1/2X12F-00-RAC-PASSANTE

R$ 9,30
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-62- 1/2X12F-00-RLT-PASSANTE Desenho técnico

Código: 06808

MA-MANIPULO-PP-A3-RP-62- 1/2X12F-00-RLT-PASSANTE

R$ 18,96
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-62-   5/16-00-RAC-PASSANTE Desenho técnico

Código: 06989

MA-MANIPULO-PP-A3-RP-62- 5/16-00-RAC-PASSANTE

R$ 7,40
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-62-   5/16-00-RIN-PASSANTE Desenho técnico

Código: 06990

MA-MANIPULO-PP-A3-RP-62- 5/16-00-RIN-PASSANTE

R$ 9,66
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-62-   5/16-00-RLT-PASSANTE Desenho técnico

Código: 06991

MA-MANIPULO-PP-A3-RP-62- 5/16-00-RLT-PASSANTE

R$ 11,95
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-62-  3/8-00-RAC-PASSANTE Desenho técnico

Código: 06992

MA-MANIPULO-PP-A3-RP-62- 3/8-00-RAC-PASSANTE

R$ 9,57
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-62-  3/8-00-RIN-PASSANTE Desenho técnico

Código: 06993

MA-MANIPULO-PP-A3-RP-62- 3/8-00-RIN-PASSANTE

R$ 10,81
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-62-  3/8-00-RLT-PASSANTE Desenho técnico

Código: 06994

MA-MANIPULO-PP-A3-RP-62- 3/8-00-RLT-PASSANTE

R$ 14,03
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-62- 1/2X12F-00-RIN-PASSANTE Desenho técnico

Código: 06995

MA-MANIPULO-PP-A3-RP-62- 1/2X12F-00-RIN-PASSANTE

R$ 14,22
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-62- 1/2X13F-00-RIN-PASSANTE Desenho técnico

Código: 06996

MA-MANIPULO-PP-A3-RP-62- 1/2X13F-00-RIN-PASSANTE

R$ 14,22
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-62- 1/2X13F-00-RLT-PASSANTE Desenho técnico

Código: 06997

MA-MANIPULO-PP-A3-RP-62- 1/2X13F-00-RLT-PASSANTE

R$ 18,96
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-62-M08-00-RAC-PASSANTE Desenho técnico

Código: 06998

MA-MANIPULO-PP-A3-RP-62-M08-00-RAC-PASSANTE

R$ 7,68
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-62-M08-00-RIN-PASSANTE Desenho técnico

Código: 06999

MA-MANIPULO-PP-A3-RP-62-M08-00-RIN-PASSANTE

R$ 9,96
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-62-M08-00-RLT-PASSANTE Desenho técnico

Código: 07000

MA-MANIPULO-PP-A3-RP-62-M08-00-RLT-PASSANTE

R$ 12,03
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-62-M10-00-RIN-PASSANTE Desenho técnico

Código: 07001

MA-MANIPULO-PP-A3-RP-62-M10-00-RIN-PASSANTE

R$ 11,28
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-62-M10-00-RLT-PASSANTE Desenho técnico

Código: 07002

MA-MANIPULO-PP-A3-RP-62-M10-00-RLT-PASSANTE

R$ 18,21
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-62-M12-00-RAC-PASSANTE Desenho técnico

Código: 07003

MA-MANIPULO-PP-A3-RP-62-M12-00-RAC-PASSANTE

R$ 9,20
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-A3-RP-62-M12-00-RIN-PASSANTE Desenho técnico

Código: 07004

MA-MANIPULO-PP-A3-RP-62-M12-00-RIN-PASSANTE

R$ 13,94
pc

Total: R$ 0.000,00

Sobre o produto:

Manípulos BakelitSul, são peças utilizadas para apertos, desapertos e regulagens em geral. Sua ergonomia facilita o uso sem a necessidade de ferramentas.

Arquivos para download

Descrição

ACABAMENTO
Manípulo injetado em polímero plástico Tecnopolímer(*) reforçado com
30% de fibra de vidro, acabamento superficial texturizado preto.

Caracteristicas Técnicas

FIXAÇÃO
Fixação através de rosca interna metálica em aço baixo carbono (RAC)
zincado branco, aço inoxidável (RIN) AISI304 com acabamento natural do
inox ou latão (RLT) liga 360.
Rosca externa conforme normas abaixo:
-Aço Baixo Carbono (RAC)
Rosca BSW: BS 84 - normal - ANSI B 18.2.2
Rosca UNC: ASME B 1.1 - 2B - ANSI B 18.2.2
Rosca Métrica (MA): DIN 13 (ISO 965) - 6H - DIN 934
-Aço Inoxidável AISI 304 (RIN)
Rosca BSW: BS 84 - média - ANSI B 18.2.2
Rosca UNC: ASME B 1.1-2B - ANSI B 18.2.2
Rosca Métrica (MA): DIN 13 (ISO 965) - 6H - DIN 934
Aço inox austenítico, não magnético e não temperável
-Latão liga 360 (RLT)
Rosca BSW: BS 84 - média - ANSI B 18.2.2
Rosca UNC: ASME B 1.1-2B - ANSI B 18.2.2
Rosca Métrica (MA): DIN 13-6H - DIN 934
MATÉRIA-PRIMA
(*)Tecnopolimer é uma resina plástica injetada sob pressão. A sua forma
molecular é (C3H6)x. Principais propriedades: Elevada resistência química
e a solventes; Alta resistência à fratura por flexão ou fadiga; Boa
resistência ao impacto acima de 15 °C; Boa estabilidade térmica.
USOUtilizados para apertos/ajustes manuais de máquinas e equipamentos em
geral, mobília médico/hospitalar, equipamentos gastronômicos, aparelhos
musicais, aparelhos de ginástica, etc.
