MANÍPULO DE ALUMÍNIO 62MM ROSCA EXTERNA

Ref: MA-B1-62

Compra 100% Segura

Desenho técnico

Código

Valor

Quantidade

Clique aqui para visualizar a imagem técnica MA-MANIPULO-AL-B1-EX- 62-   5/16-25-RAC- Desenho técnico

Código: 05999

MA-MANIPULO-AL-B1-EX- 62- 5/16-25-RAC-

R$ 55,47
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-AL-B1-EX- 62-   5/16-50-RAC- Desenho técnico

Código: 06000

MA-MANIPULO-AL-B1-EX- 62- 5/16-50-RAC-

R$ 58,79
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-AL-B1-EX- 62-  3/8-25-RAC- Desenho técnico

Código: 06001

MA-MANIPULO-AL-B1-EX- 62- 3/8-25-RAC-

R$ 56,89
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-AL-B1-EX- 62-  3/8-50-RAC- Desenho técnico

Código: 06002

MA-MANIPULO-AL-B1-EX- 62- 3/8-50-RAC-

R$ 61,64
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-AL-B1-EX- 62- 1/2-12f-25-RAC- Desenho técnico

Código: 06003

MA-MANIPULO-AL-B1-EX- 62- 1/2-12f-25-RAC-

R$ 59,75
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-AL-B1-EX- 62- 1/2-12F-50-RAC- Desenho técnico

Código: 06004

MA-MANIPULO-AL-B1-EX- 62- 1/2-12F-50-RAC-

R$ 63,54
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-AL-B1-EX- 62- 1/2-13F-25-RAC- Desenho técnico

Código: 06005

MA-MANIPULO-AL-B1-EX- 62- 1/2-13F-25-RAC-

R$ 59,75
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-AL-B1-EX- 62- 1/2-13F-50-RAC- Desenho técnico

Código: 06006

MA-MANIPULO-AL-B1-EX- 62- 1/2-13F-50-RAC-

R$ 63,54
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-AL-B1-EX- 62-M08-25-RAC- Desenho técnico

Código: 06007

MA-MANIPULO-AL-B1-EX- 62-M08-25-RAC-

R$ 56,44
pc

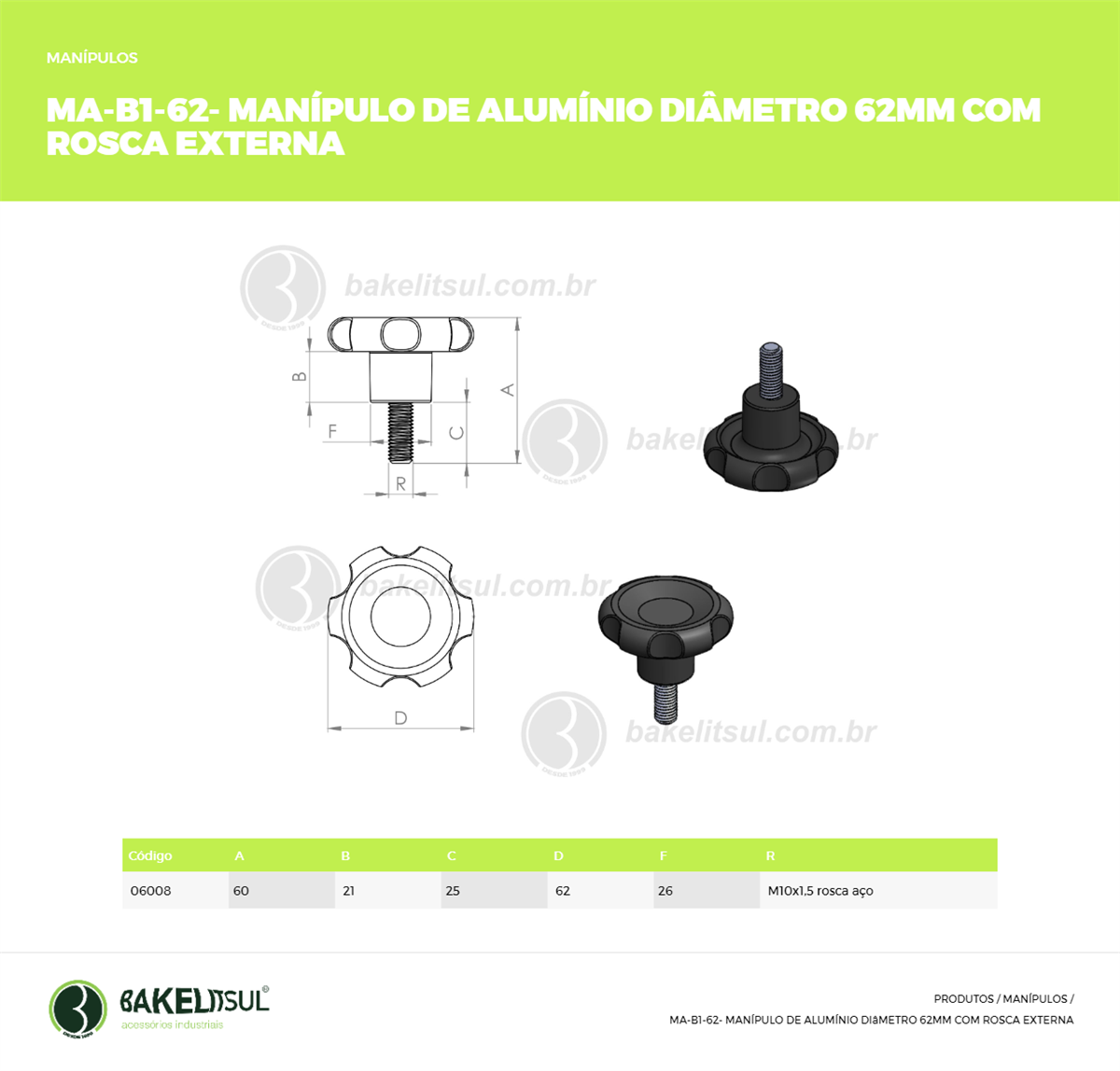

Clique aqui para visualizar a imagem técnica MA-MANIPULO-AL-B1-EX- 62-M10-25-RAC- Desenho técnico

Código: 06008

MA-MANIPULO-AL-B1-EX- 62-M10-25-RAC-

R$ 62,59
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-AL-B1-EX- 62-M10-50-RAC- Desenho técnico

Código: 06009

MA-MANIPULO-AL-B1-EX- 62-M10-50-RAC-

R$ 61,64
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-AL-B1-EX- 62-M12-25-RAC- Desenho técnico

Código: 06010

MA-MANIPULO-AL-B1-EX- 62-M12-25-RAC-

R$ 60,82
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-AL-B1-EX- 62-M12-50-RAC- Desenho técnico

Código: 06011

MA-MANIPULO-AL-B1-EX- 62-M12-50-RAC-

R$ 63,54
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-AL-B1-EX- 62-   5/16-25-RIN- Desenho técnico

Código: 06281

MA-MANIPULO-AL-B1-EX- 62- 5/16-25-RIN-

R$ 66,37
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-AL-B1-EX- 62-   5/16-50-RIN- Desenho técnico

Código: 06282

MA-MANIPULO-AL-B1-EX- 62- 5/16-50-RIN-

R$ 69,22
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-AL-B1-EX- 62-  3/8-25-RIN- Desenho técnico

Código: 06283

MA-MANIPULO-AL-B1-EX- 62- 3/8-25-RIN-

R$ 68,28
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-AL-B1-EX- 62-  3/8-50-RIN- Desenho técnico

Código: 06284

MA-MANIPULO-AL-B1-EX- 62- 3/8-50-RIN-

R$ 73,96
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-AL-B1-EX- 62- 1/2-12f-25-RIN- Desenho técnico

Código: 06285

MA-MANIPULO-AL-B1-EX- 62- 1/2-12f-25-RIN-

R$ 74,91
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-AL-B1-EX- 62- 1/2-12F-50-RIN- Desenho técnico

Código: 06286

MA-MANIPULO-AL-B1-EX- 62- 1/2-12F-50-RIN-

R$ 77,76
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-AL-B1-EX- 62- 1/2-13f-25-RIN- Desenho técnico

Código: 06287

MA-MANIPULO-AL-B1-EX- 62- 1/2-13f-25-RIN-

R$ 74,91
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-AL-B1-EX- 62- 1/2-13F-50-RIN- Desenho técnico

Código: 06288

MA-MANIPULO-AL-B1-EX- 62- 1/2-13F-50-RIN-

R$ 77,76
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-AL-B1-EX- 62-M08-25-RIN- Desenho técnico

Código: 06289

MA-MANIPULO-AL-B1-EX- 62-M08-25-RIN-

R$ 66,37
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-AL-B1-EX- 62-M08-50-RIN- Desenho técnico

Código: 06290

MA-MANIPULO-AL-B1-EX- 62-M08-50-RIN-

R$ 69,22
pc

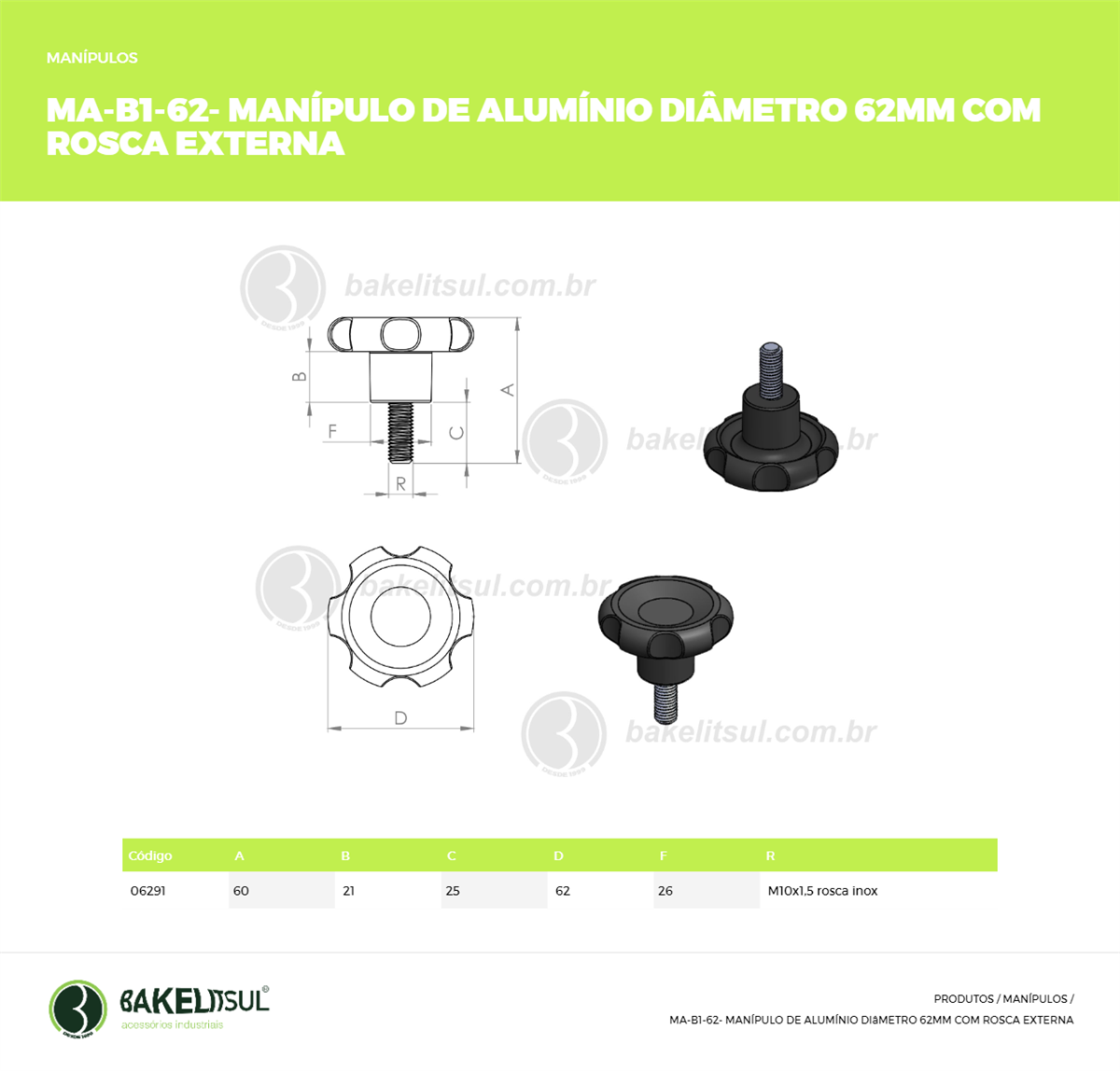

Clique aqui para visualizar a imagem técnica MA-MANIPULO-AL-B1-EX- 62-M10-25-RIN- Desenho técnico

Código: 06291

MA-MANIPULO-AL-B1-EX- 62-M10-25-RIN-

R$ 68,28
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-AL-B1-EX- 62-M10-50-RIN- Desenho técnico

Código: 06292

MA-MANIPULO-AL-B1-EX- 62-M10-50-RIN-

R$ 73,96
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-AL-B1-EX- 62-M12-25-RIN- Desenho técnico

Código: 06293

MA-MANIPULO-AL-B1-EX- 62-M12-25-RIN-

R$ 74,91
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-AL-B1-EX- 62-M12-50-RIN- Desenho técnico

Código: 06294

MA-MANIPULO-AL-B1-EX- 62-M12-50-RIN-

R$ 77,76
pc

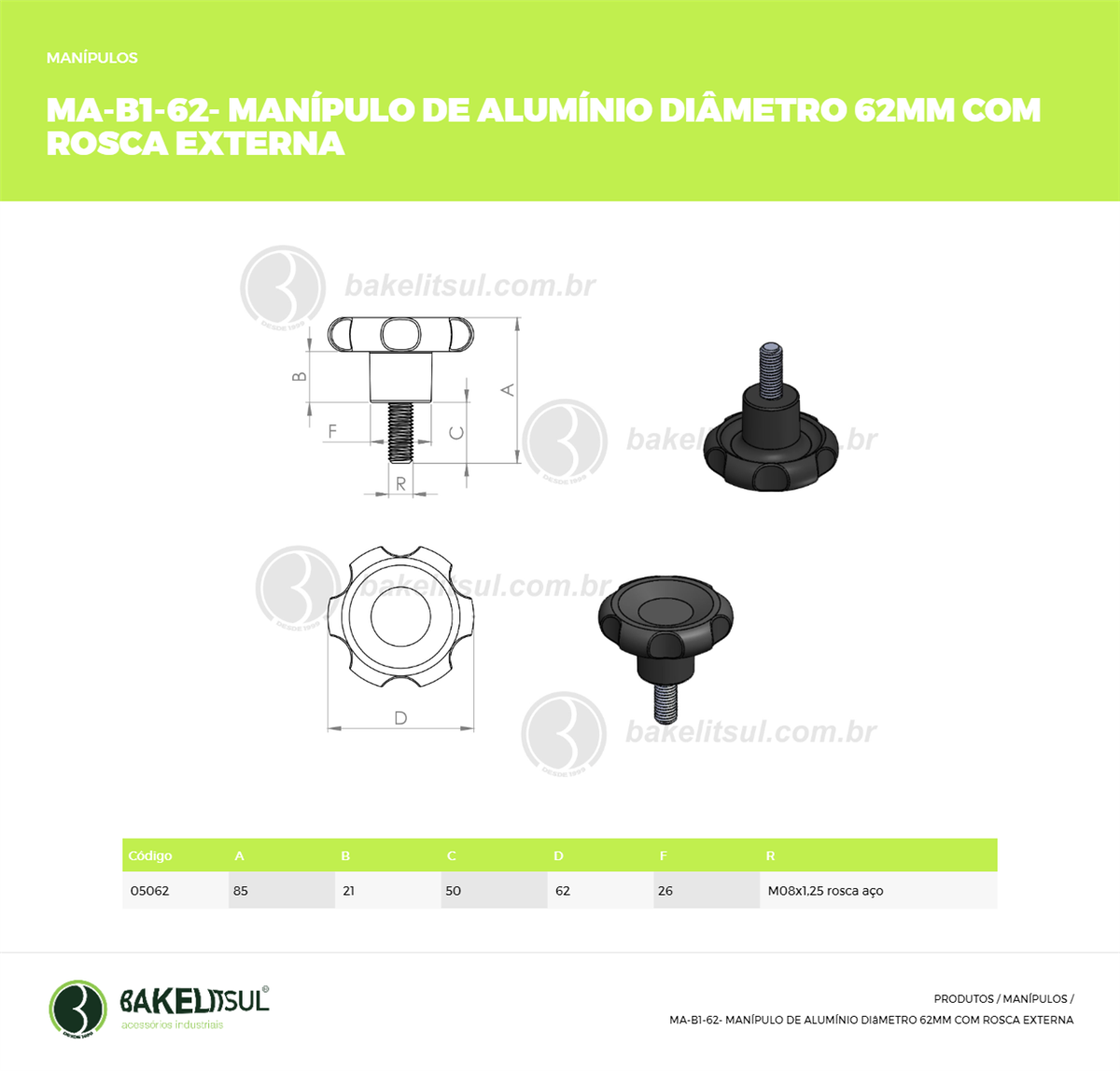

Clique aqui para visualizar a imagem técnica MA-MANIPULO-AL-B1-EX- 62-M08-50-RAC- Desenho técnico

Código: 05062

MA-MANIPULO-AL-B1-EX- 62-M08-50-RAC-

R$ 58,79
pc

Total: R$ 0.000,00

Sobre o produto:

Manípulos BakelitSul, são peças utilizadas para apertos, desapertos e regulagens em geral. Sua ergonomia facilita o uso sem a necessidade de ferramentas.

Descrição

ACABAMENTO
Manípulo fabricado em liga metálica de alumínio(*), acabamento
superficial texturizado em preto com pintura epóxi.

Caracteristicas Técnicas

FIXAÇÃO
Fixação através de rosca externa metálica em aço baixo carbono (RAC)
zincado branco ou aço inoxidável (RIN) AISI304 com acabamento natural
do inox.
Rosca externa conforme normas abaixo:
-Aço Baixo Carbono (RAC)
Rosca BSW: BS 84 - média
Rosca UNC: ASME B 1.1 - 2A
Rosca Métrica (MA): DIN 13 (ISO 965) - 6g
-Aço Inoxidável AISI 304 (RIN)
Rosca BSW: BS 84 - média - ANSI B 18.2.2
Rosca UNC: ASME B 1.1-2B - ANSI B 18.2.2
Rosca Métrica (MA): DIN 13 (ISO 965) - 6H - DIN 934
Aço inox austenítico, não magnético e não temperável
MATÉRIA-PRIMA
(*)O alumínio é um metal leve, macio e resistente. Possui um aspecto
cinza prateado e fosco, devido à fina camada de óxidos que se forma
rapidamente quando exposto ao ar. O alumínio não é tóxico como metal,
não-magnético, e não cria faíscas quando exposto à atrito. O alumínio
puro possui tensão de cerca de 19 (MPa) e 400 MPa se inserido dentro de
uma liga. Sua densidade é aproximadamente de um terço do aço ou
cobre. É muito maleável, muito dúctil, apto para a mecanização e
fundição, além de ter uma excelente resistência à corrosão e durabilidade
devido à camada protetora de óxido. É o segundo metal mais maleável,sendo o primeiro o ouro, e o sexto mais dúctil. Excelente condutor de
calor.
-Composição química (%)
Cu(cobre)=1,2
Mg(magnésio)=0,50
Mn(manganês)=0,50
Si(silício)=5
Fe(ferro)=0,6
Zn(zinco)=0,35
-Propriedades mecânicas
Resistência tração (Mpa)=264
Limite de escoamento (b) (Mpa)=250
Alongamento (%)=0,5
Dureza (500/10HB) (c)=85
Resistência ao cisalhamento (Mpa)=193
1)ensaios de tração e dureza determinados em corpos de prova padrão
Ø13mm superfície não usinada. 2)limite 0,2% 3)carga de 500kg e esfera
10mm
-Propriedades físicas
Densidade (g/cm³)=2,713
Intervalo solidificação (°C)=550-620
Condutibilidade elétrica (%IACS)=42
Condutibilidade térmica (SI)=0,39
Coeficiente de expansão (°Cx10-6)=223
Resistência da peça com pintura epóxi: 270°
USO
Utilizados para apertos/ajustes manuais de máquinas e equipamentos em
geral, mobília médico/hospitalar, equipamentos gastronômicos, aparelhos
musicais, aparelhos de ginástica, etc.
