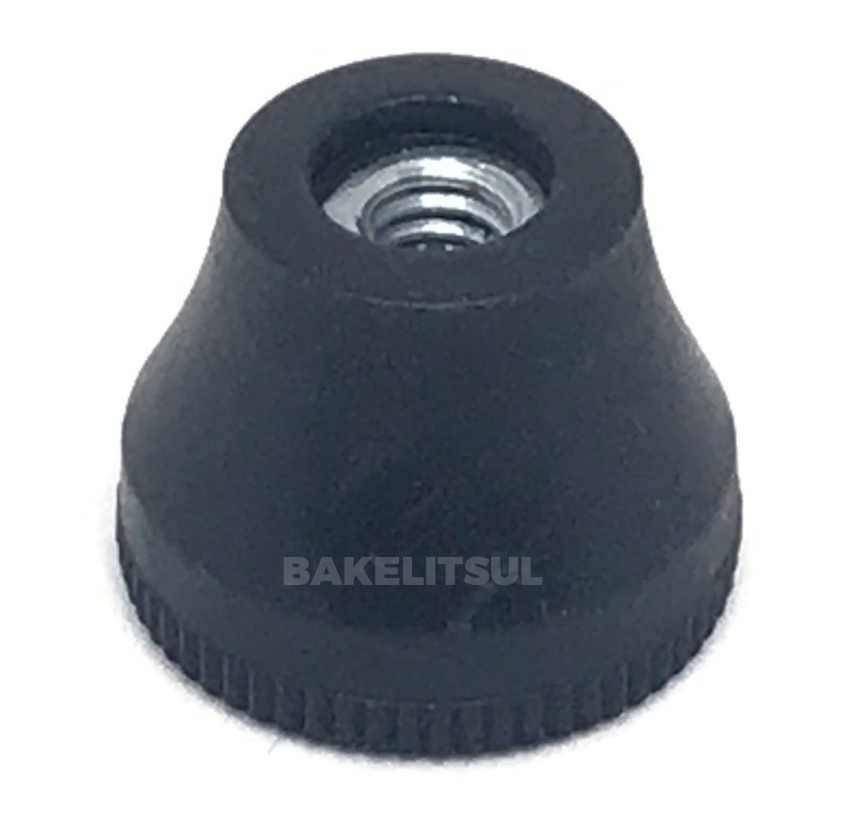

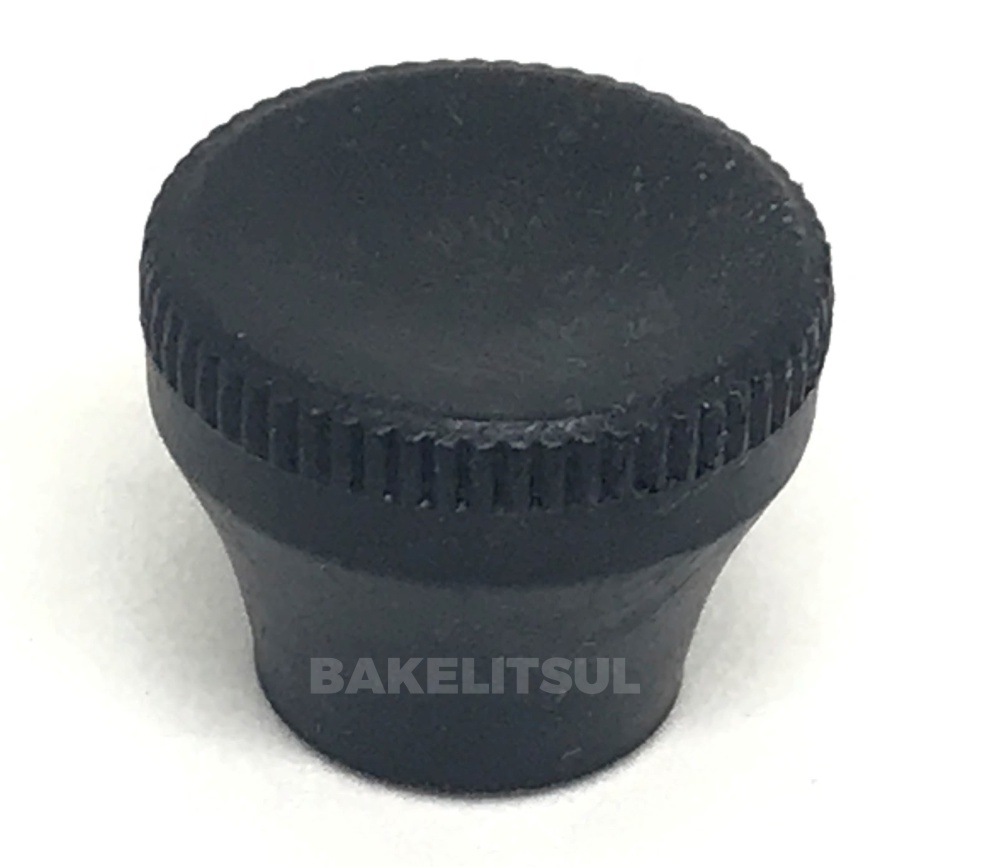

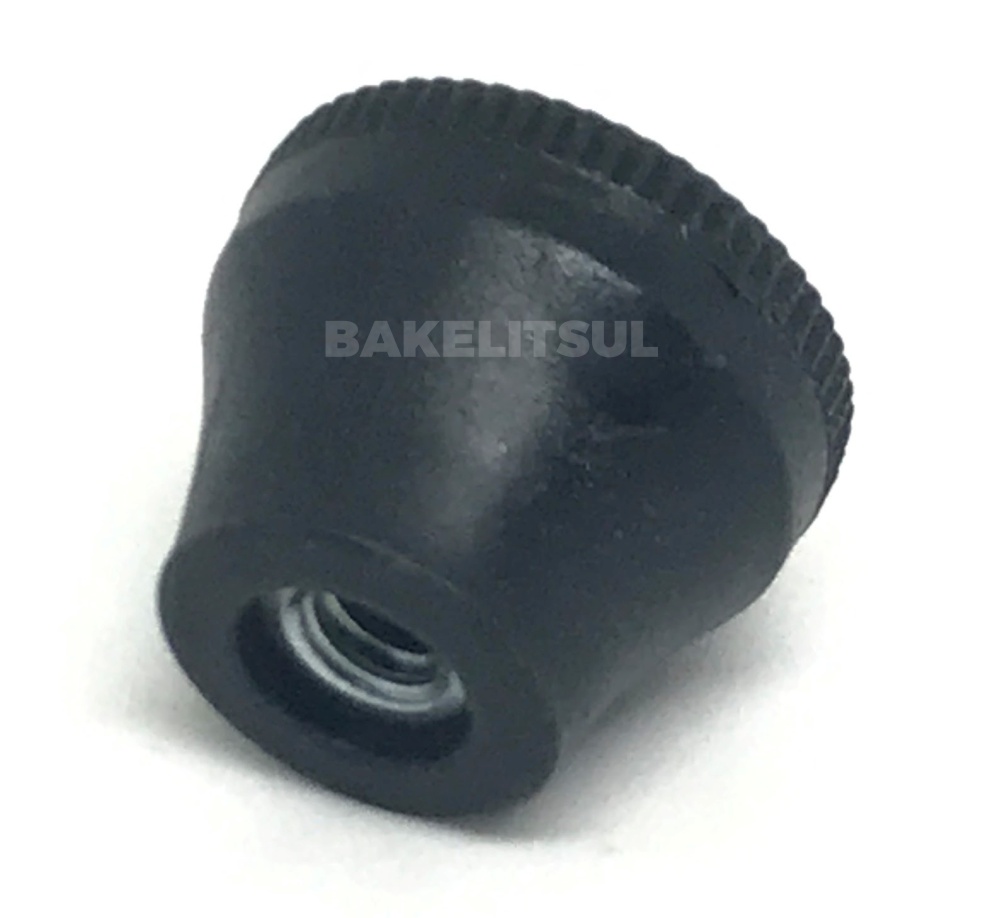

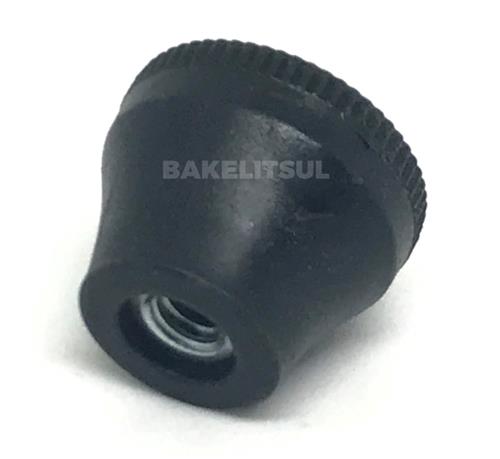

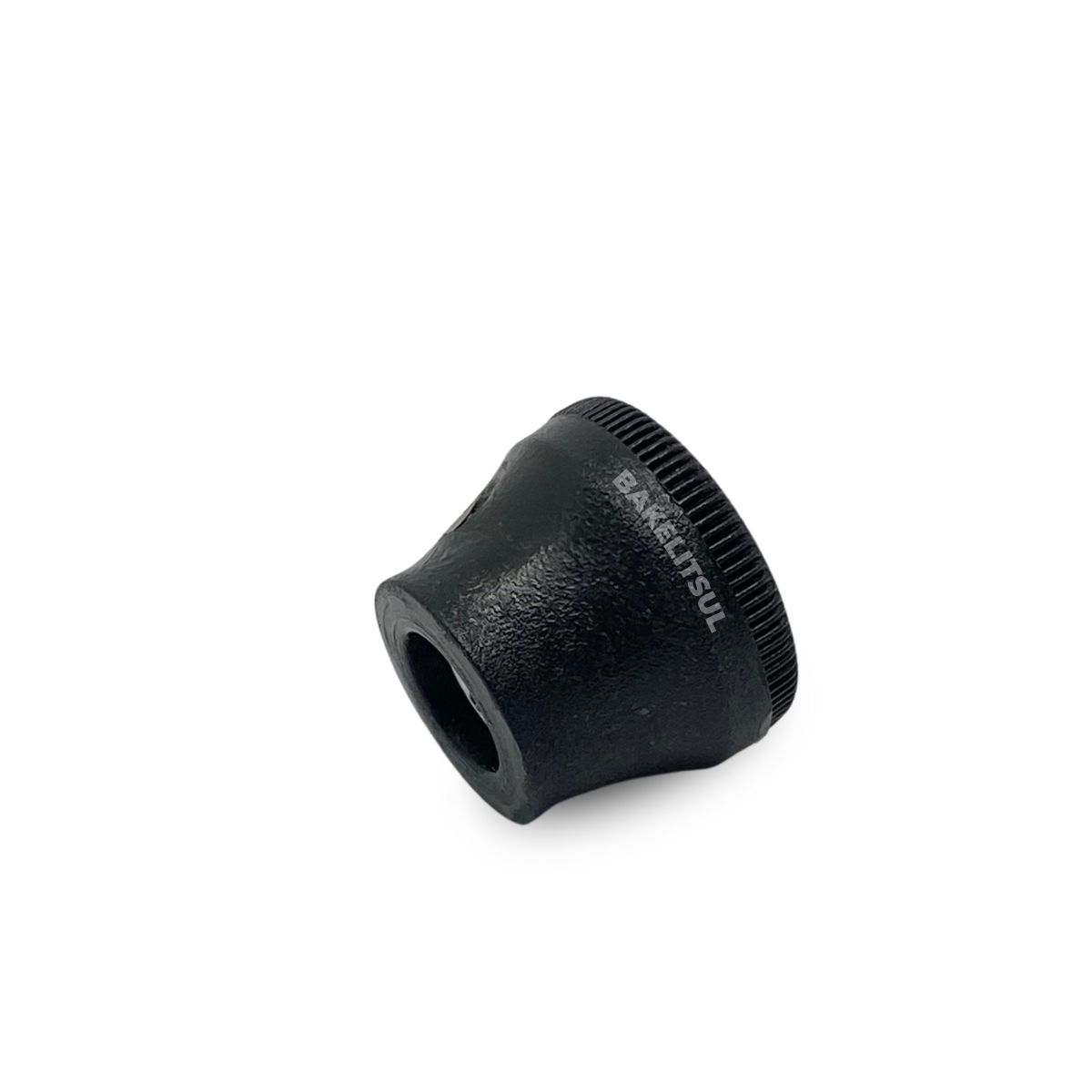

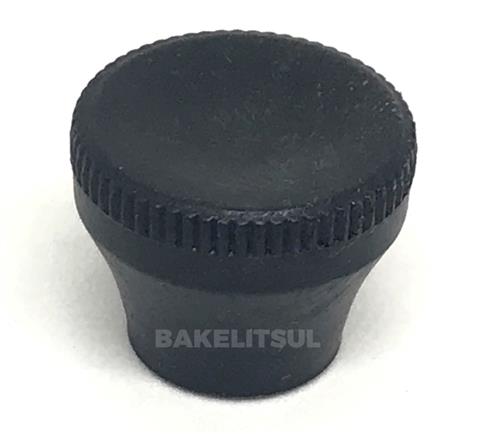

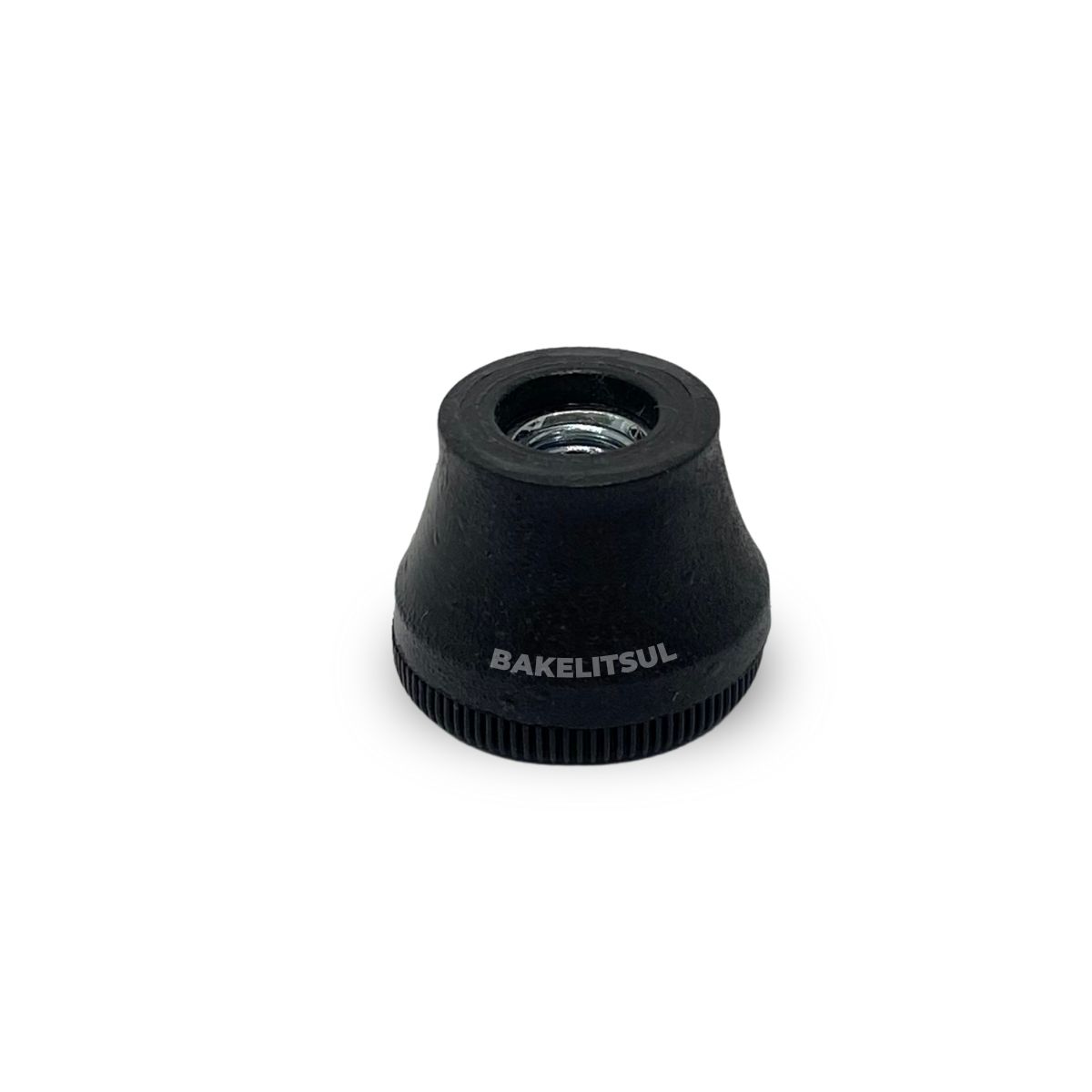

MANÍPULO RECARTILHADO 20MM ROSCA INTERNA

Ref: MA-E4-20

Compra 100% Segura

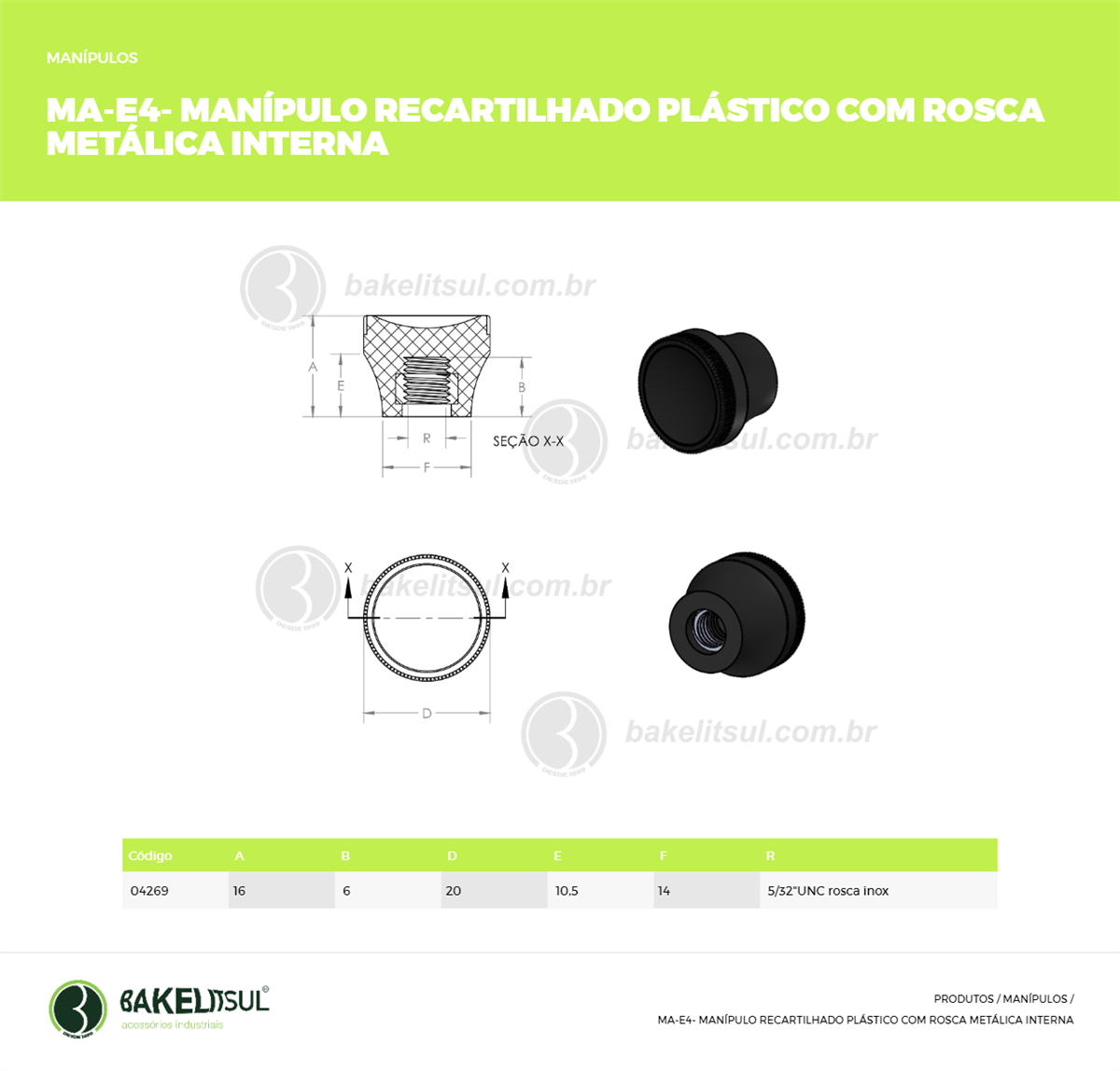

Desenho técnico

Código

Valor

Quantidade

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E4-IN-20-    1/8-00-RAC- Desenho técnico

Código: 04251

MA-MANIPULO-PP-E4-IN-20- 1/8-00-RAC-

R$ 2,84
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E4-IN-20-   5/32-00-RAC- Desenho técnico

Código: 04252

MA-MANIPULO-PP-E4-IN-20- 5/32-00-RAC-

R$ 2,84
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E4-IN-20-  3/16-00-RAC- Desenho técnico

Código: 04253

MA-MANIPULO-PP-E4-IN-20- 3/16-00-RAC-

R$ 2,84
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E4-IN-20- 1/4-00-RAC- Desenho técnico

Código: 04254

MA-MANIPULO-PP-E4-IN-20- 1/4-00-RAC-

R$ 2,84
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E4-IN-20-M03-00-RAC- Desenho técnico

Código: 04255

MA-MANIPULO-PP-E4-IN-20-M03-00-RAC-

R$ 2,84
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E4-IN-20-M04-00-RAC- Desenho técnico

Código: 04256

MA-MANIPULO-PP-E4-IN-20-M04-00-RAC-

R$ 2,84
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E4-IN-20-M05-00-RAC- Desenho técnico

Código: 04257

MA-MANIPULO-PP-E4-IN-20-M05-00-RAC-

R$ 2,84
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E4-IN-20-M06-00-RAC- Desenho técnico

Código: 04258

MA-MANIPULO-PP-E4-IN-20-M06-00-RAC-

R$ 2,84
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E4-IN-20-    1/8-00-RIN- Desenho técnico

Código: 04265

MA-MANIPULO-PP-E4-IN-20- 1/8-00-RIN-

R$ 3,79
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E4-IN-20-   5/32-00-RIN- Desenho técnico

Código: 04269

MA-MANIPULO-PP-E4-IN-20- 5/32-00-RIN-

R$ 3,79
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E4-IN-20-  3/16-00-RIN- Desenho técnico

Código: 06231

MA-MANIPULO-PP-E4-IN-20- 3/16-00-RIN-

R$ 3,79
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E4-IN-20- 1/4-00-RIN- Desenho técnico

Código: 06232

MA-MANIPULO-PP-E4-IN-20- 1/4-00-RIN-

R$ 3,79
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E4-IN-20-M03-00-RIN- Desenho técnico

Código: 06233

MA-MANIPULO-PP-E4-IN-20-M03-00-RIN-

R$ 5,22
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E4-IN-20-M04-00-RIN- Desenho técnico

Código: 06234

MA-MANIPULO-PP-E4-IN-20-M04-00-RIN-

R$ 3,79
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E4-IN-20-M05-00-RIN- Desenho técnico

Código: 06235

MA-MANIPULO-PP-E4-IN-20-M05-00-RIN-

R$ 3,79
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E4-IN-20-M06-00-RIN- Desenho técnico

Código: 06236

MA-MANIPULO-PP-E4-IN-20-M06-00-RIN-

R$ 3,79
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E4-IN-20-    1/8-00-RLT- Desenho técnico

Código: 06249

MA-MANIPULO-PP-E4-IN-20- 1/8-00-RLT-

R$ 5,69
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E4-IN-20-   5/32-00-RLT- Desenho técnico

Código: 06250

MA-MANIPULO-PP-E4-IN-20- 5/32-00-RLT-

R$ 5,69
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E4-IN-20-  3/16-00-RLT- Desenho técnico

Código: 06251

MA-MANIPULO-PP-E4-IN-20- 3/16-00-RLT-

R$ 5,69
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E4-IN-20- 1/4-00-RLT- Desenho técnico

Código: 06252

MA-MANIPULO-PP-E4-IN-20- 1/4-00-RLT-

R$ 5,69
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E4-IN-20-M04-00-RLT- Desenho técnico

Código: 06253

MA-MANIPULO-PP-E4-IN-20-M04-00-RLT-

R$ 5,69
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E4-IN-20-M05-00-RLT- Desenho técnico

Código: 06254

MA-MANIPULO-PP-E4-IN-20-M05-00-RLT-

R$ 5,69
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E4-IN-20-M06-00-RLT- Desenho técnico

Código: 06255

MA-MANIPULO-PP-E4-IN-20-M06-00-RLT-

R$ 5,69
pc

Total: R$ 0.000,00

Sobre o produto:

Manípulos BakelitSul, são peças utilizadas para apertos, desapertos e regulagens em geral. Sua ergonomia facilita o uso sem a necessidade de ferramentas.

Arquivos para download

Descrição

ACABAMENTO
Manípulo injetado em polímero plástico Tecnopolímer(*) reforçado com
30% de fibra de vidro, acabamento superficial texturizado preto.

Caracteristicas Técnicas

FIXAÇÃO
Fixação através de rosca interna metálica em aço baixo carbono (RAC)
zincado branco, aço inoxidável (RIN) AISI304 com acabamento natural do
inox ou latão (RLT) liga 360.
Rosca externa conforme normas abaixo:
-Aço Baixo Carbono (RAC)
Rosca BSW: BS 84 - normal - ANSI B 18.2.2
Rosca UNC: ASME B 1.1 - 2B - ANSI B 18.2.2
Rosca Métrica (MA): DIN 13 (ISO 965) - 6H - DIN 934
-Aço Inoxidável AISI 304 (RIN)
Rosca BSW: BS 84 - média - ANSI B 18.2.2
Rosca UNC: ASME B 1.1-2B - ANSI B 18.2.2
Rosca Métrica (MA): DIN 13 (ISO 965) - 6H - DIN 934
Aço inox austenítico, não magnético e não temperável
-Latão liga 360 (RLT)
Rosca BSW: BS 84 - média - ANSI B 18.2.2
Rosca UNC: ASME B 1.1-2B - ANSI B 18.2.2
Rosca Métrica (MA): DIN 13-6H - DIN 934
MATÉRIA-PRIMA
(*)Tecnopolimer é uma resina plástica injetada sob pressão. A sua forma
molecular é (C3H6)x. Principais propriedades: Elevada resistência química
e a solventes; Alta resistência à fratura por flexão ou fadiga; Boa
resistência ao impacto acima de 15 °C; Boa estabilidade térmica.
USOUtilizados para apertos/ajustes manuais de máquinas e equipamentos em
geral, mobília médico/hospitalar, equipamentos gastronômicos, aparelhos
musicais, aparelhos de ginástica, etc.
