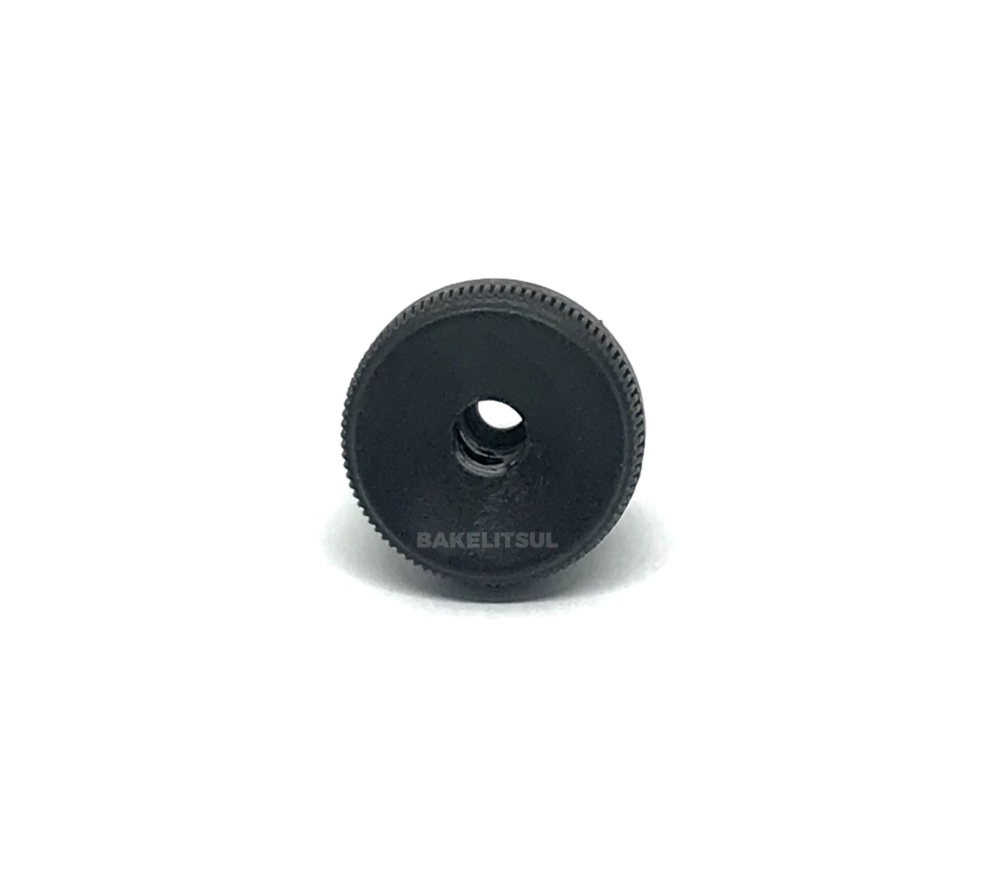

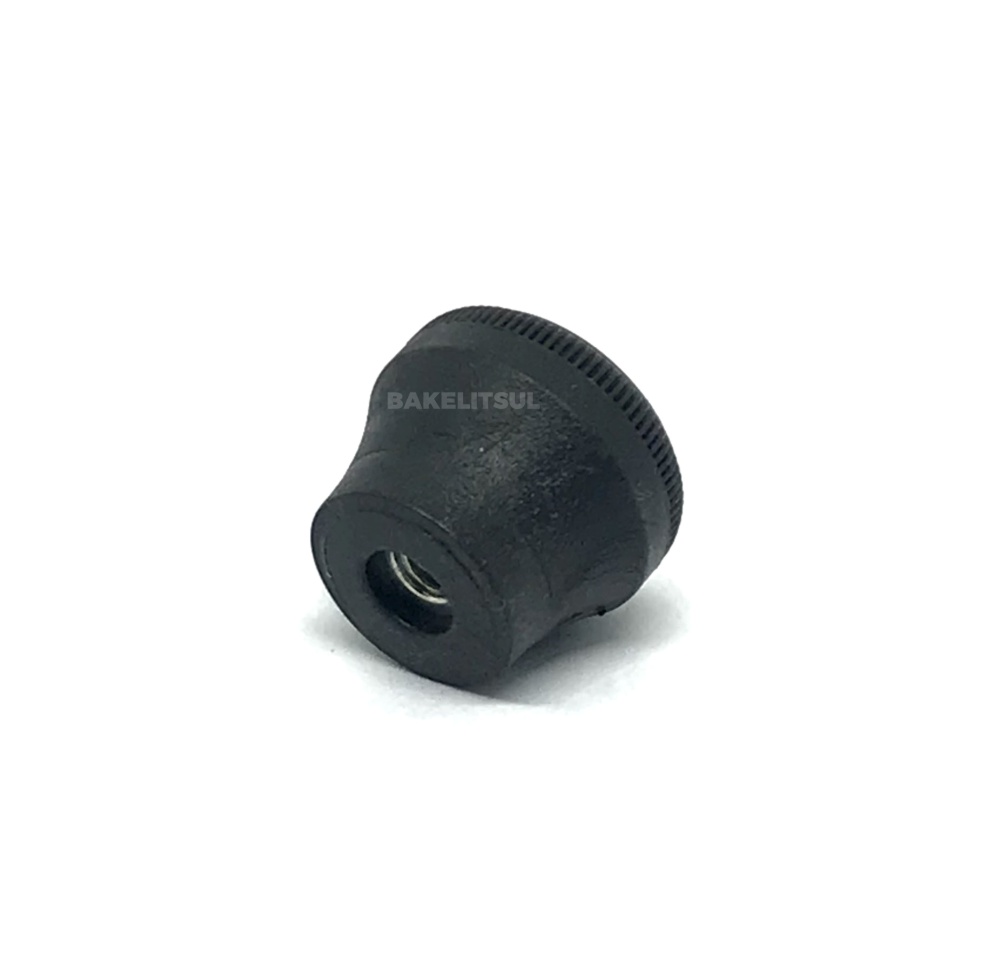

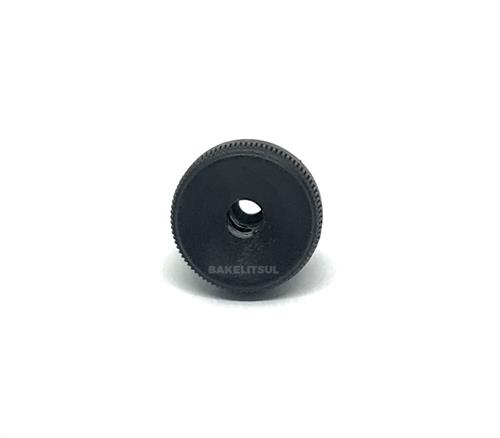

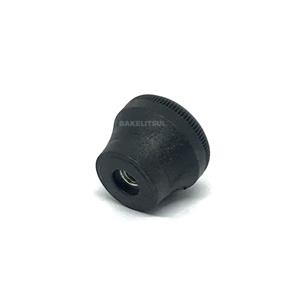

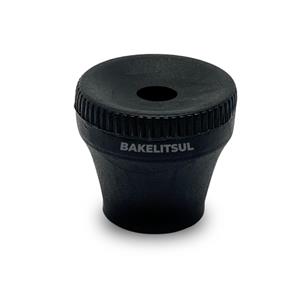

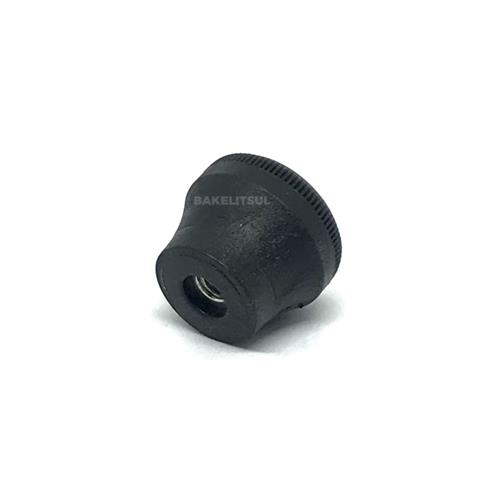

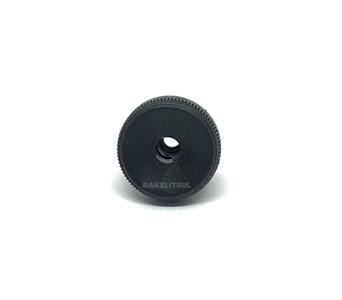

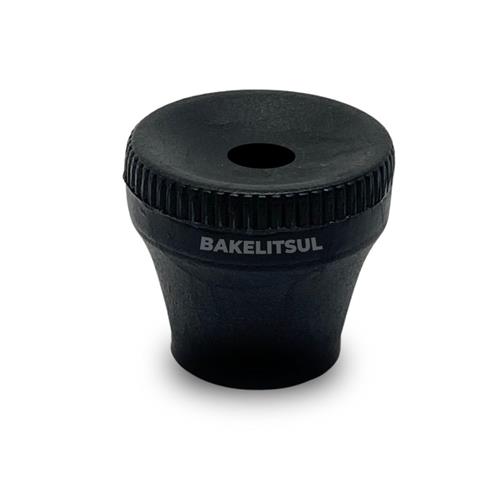

MANÍPULO RECARTILHADO 25MM ROSCA INTERNA PASSANTE

Ref: MA-E5-25

Compra 100% Segura

Desenho técnico

Código

Valor

Quantidade

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E5-RP-25-   3/16-00-RAC-PASSANTE Desenho técnico

Código: 11821

MA-MANIPULO-PP-E5-RP-25- 3/16-00-RAC-PASSANTE

R$ 5,16
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E5-RP-25-  1/4-00-RAC-PASSANTE Desenho técnico

Código: 11822

MA-MANIPULO-PP-E5-RP-25- 1/4-00-RAC-PASSANTE

R$ 5,21
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E5-RP-25- 5/16-00-RAC-PASSANTE Desenho técnico

Código: 11823

MA-MANIPULO-PP-E5-RP-25- 5/16-00-RAC-PASSANTE

R$ 5,57
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E5-RP-25-M05-00-RAC-PASSANTE Desenho técnico

Código: 11824

MA-MANIPULO-PP-E5-RP-25-M05-00-RAC-PASSANTE

R$ 5,21
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E5-RP-25-M06-00-RAC-PASSANTE Desenho técnico

Código: 11825

MA-MANIPULO-PP-E5-RP-25-M06-00-RAC-PASSANTE

R$ 5,21
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E5-RP-25-M08-00-RAC-PASSANTE Desenho técnico

Código: 11826

MA-MANIPULO-PP-E5-RP-25-M08-00-RAC-PASSANTE

R$ 5,30
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E5-RP-25-   3/16-00-RIN-PASSANTE Desenho técnico

Código: 11841

MA-MANIPULO-PP-E5-RP-25- 3/16-00-RIN-PASSANTE

R$ 6,18
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E5-RP-25-  1/4-00-RIN-PASSANTE Desenho técnico

Código: 11842

MA-MANIPULO-PP-E5-RP-25- 1/4-00-RIN-PASSANTE

R$ 6,28
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E5-RP-25- 5/16-00-RIN-PASSANTE Desenho técnico

Código: 11843

MA-MANIPULO-PP-E5-RP-25- 5/16-00-RIN-PASSANTE

R$ 6,55
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E5-RP-25-M05-00-RIN-PASSANTE Desenho técnico

Código: 11844

MA-MANIPULO-PP-E5-RP-25-M05-00-RIN-PASSANTE

R$ 6,28
pc

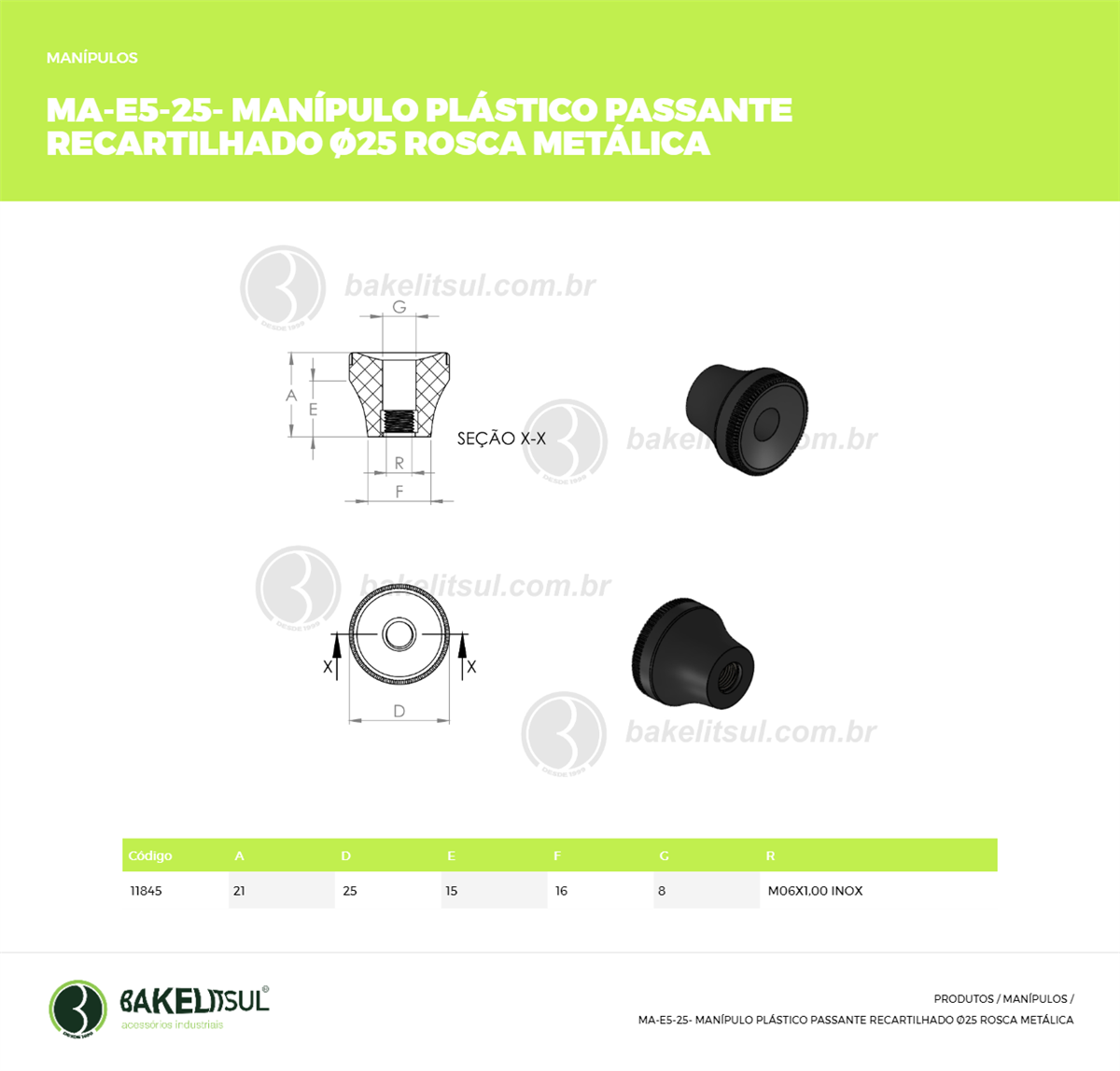

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E5-RP-25-M06-00-RIN-PASSANTE Desenho técnico

Código: 11845

MA-MANIPULO-PP-E5-RP-25-M06-00-RIN-PASSANTE

R$ 6,28
pc

Clique aqui para visualizar a imagem técnica MA-MANIPULO-PP-E5-RP-25-M08-00-RIN-PASSANTE Desenho técnico

Código: 11846

MA-MANIPULO-PP-E5-RP-25-M08-00-RIN-PASSANTE

R$ 6,37
pc

Total: R$ 0.000,00

Sobre o produto:

Manípulos BakelitSul, são peças utilizadas para apertos, desapertos e regulagens em geral. Sua ergonomia facilita o uso sem a necessidade de ferramentas.

Arquivos para download

Descrição

ACABAMENTO
Manípulo injetado em polímero plástico Tecnopolímer(*) reforçado com
30% de fibra de vidro, acabamento superficial texturizado preto.

Caracteristicas Técnicas

FIXAÇÃO
Fixação através de rosca interna metálica em aço baixo carbono (RAC)
zincado branco ou aço inoxidável (RIN) AISI304 com acabamento natural
do inox.
Rosca externa conforme normas abaixo:
-Aço Baixo Carbono (RAC)
Rosca BSW: BS 84 - normal - ANSI B 18.2.2
Rosca UNC: ASME B 1.1 - 2B - ANSI B 18.2.2
Rosca Métrica (MA): DIN 13 (ISO 965) - 6H - DIN 934
-Aço Inoxidável AISI 304 (RIN)
Rosca BSW: BS 84 - média - ANSI B 18.2.2
Rosca UNC: ASME B 1.1-2B - ANSI B 18.2.2
Rosca Métrica (MA): DIN 13 (ISO 965) - 6H - DIN 934
Aço inox austenítico, não magnético e não temperável
MATÉRIA-PRIMA
(*)Tecnopolimer é uma resina plástica injetada sob pressão. A sua forma
molecular é (C3H6)x. Principais propriedades: Elevada resistência química
e a solventes; Alta resistência à fratura por flexão ou fadiga; Boa
resistência ao impacto acima de 15 °C; Boa estabilidade térmica.
USO
Utilizados para apertos/ajustes manuais de máquinas e equipamentos em
geral, mobília médico/hospitalar, equipamentos gastronômicos, aparelhos
musicais, aparelhos de ginástica, etc.
