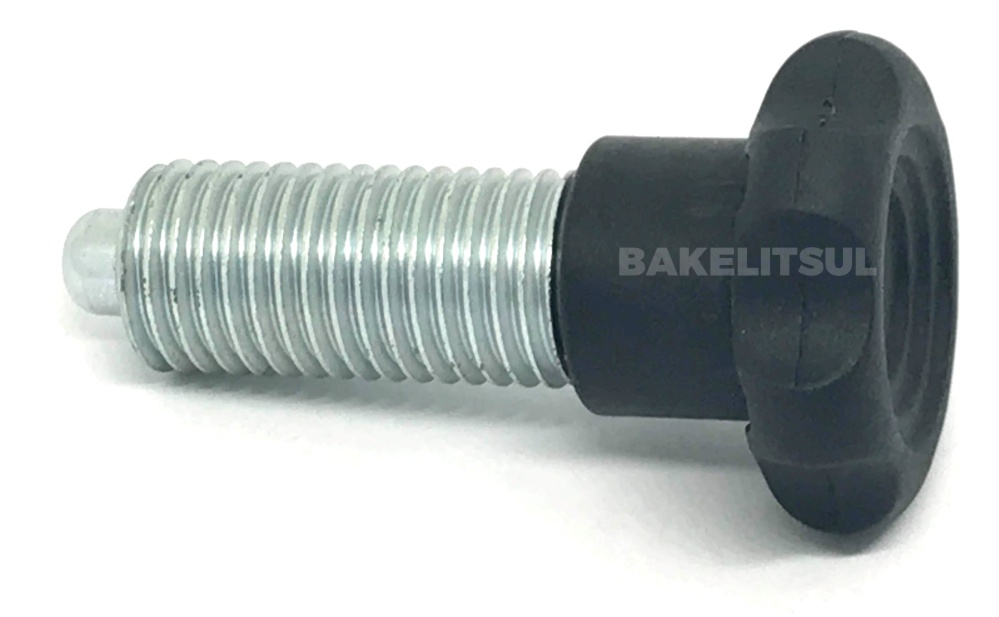

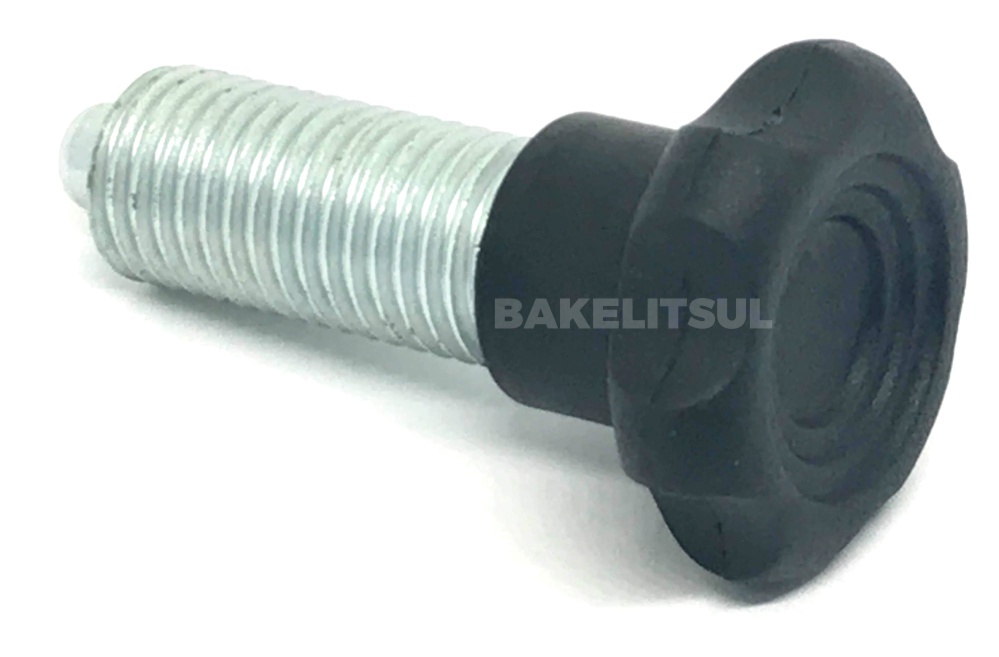

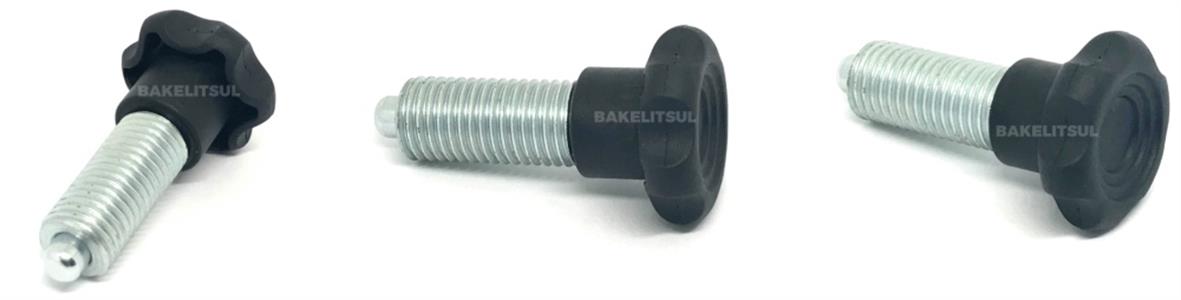

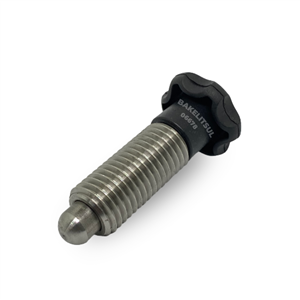

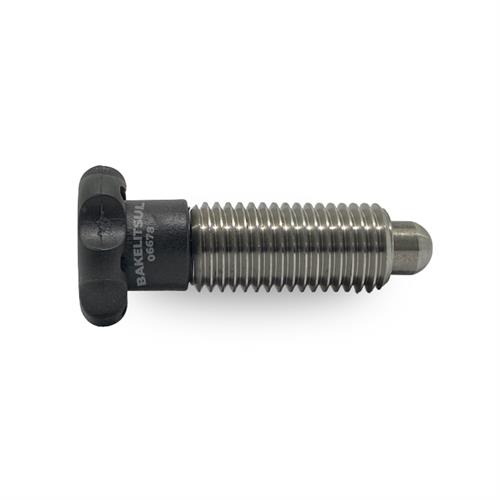

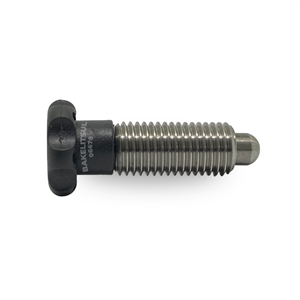

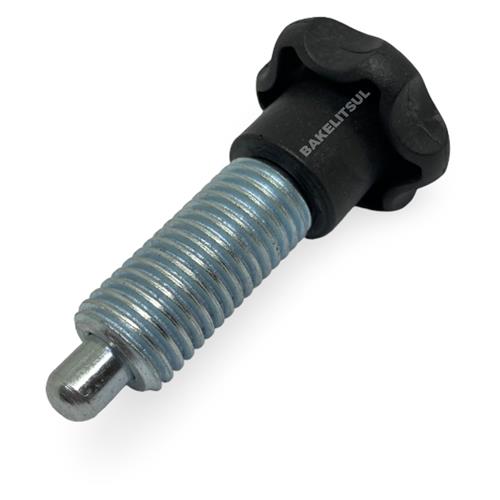

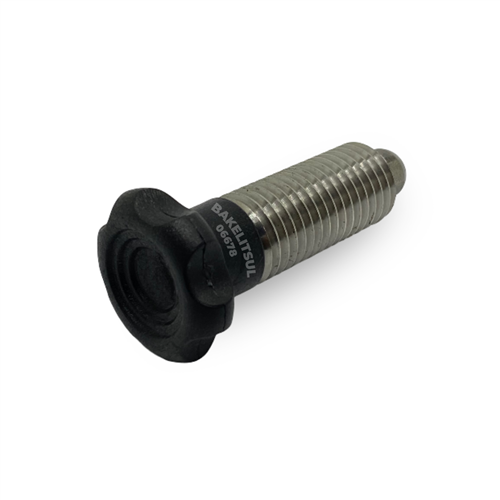

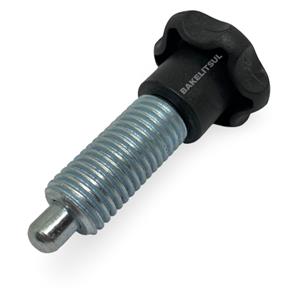

POSICIONADOR INDEXADOR H1 ROSCA TOTAL SEM PORCA

Ref: BO-H1-613A

Compra 100% Segura

Desenho técnico

Código

Valor

Quantidade

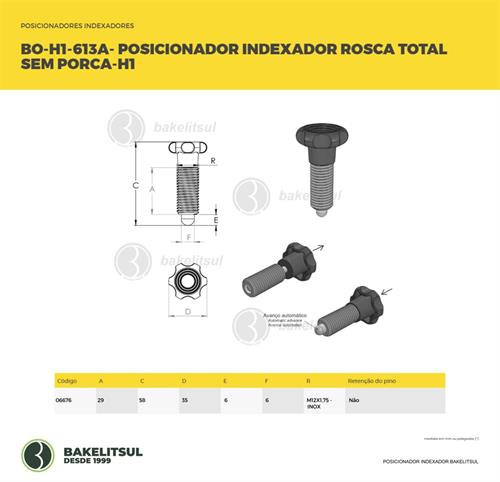

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H1-EX-35-M12-29-RIN-GN613A Desenho técnico

Código: 06676

BO-BOTAO-PP-H1-EX-35-M12-29-RIN-GN613A

R$ 121,51
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H1-EX-35-M16-34-RIN-GN613A(pino08) Desenho técnico

Código: 06677

BO-BOTAO-PP-H1-EX-35-M16-34-RIN-GN613A(pino08)

R$ 131,06
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H1-EX-35-M20-43-RIN-GN613A Desenho técnico

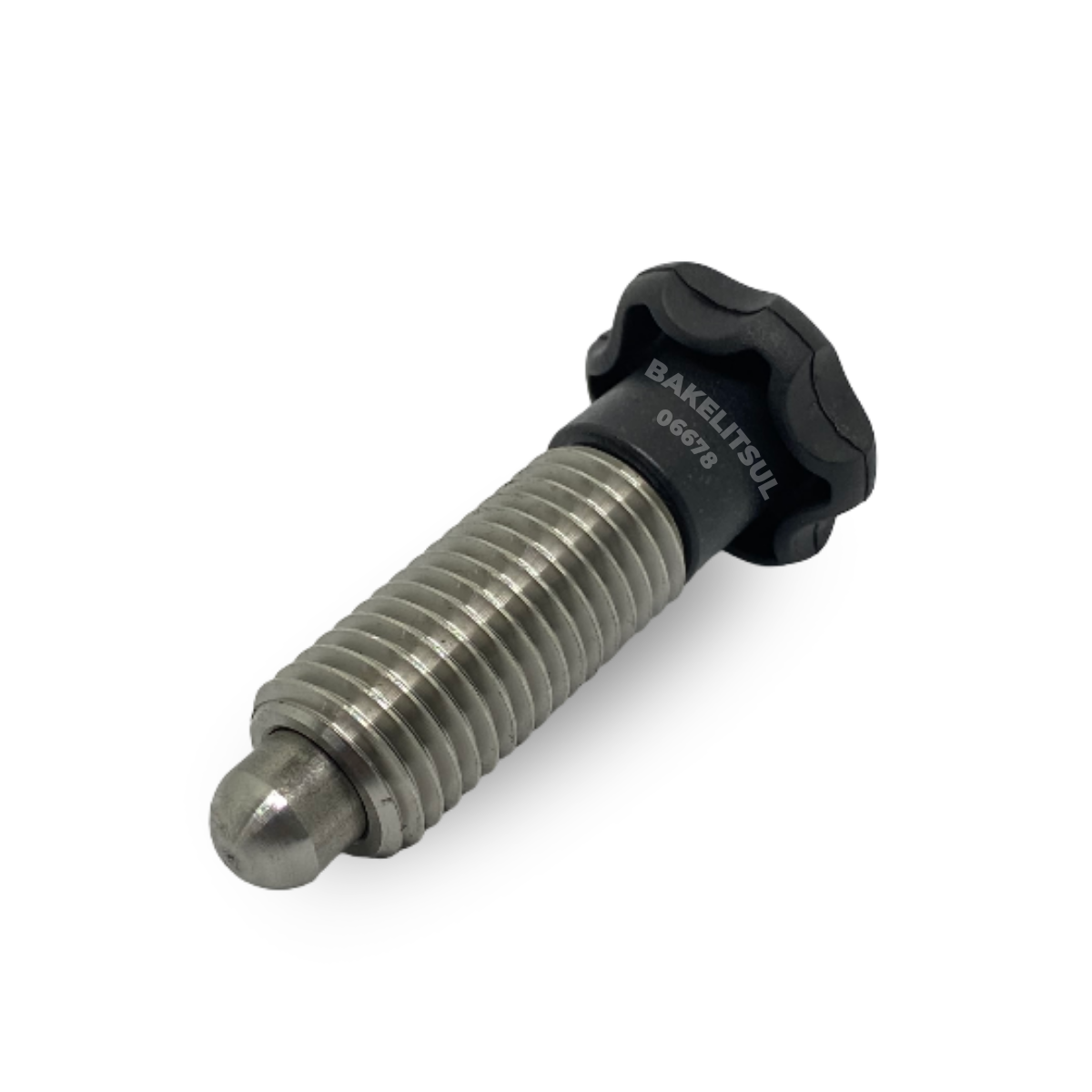

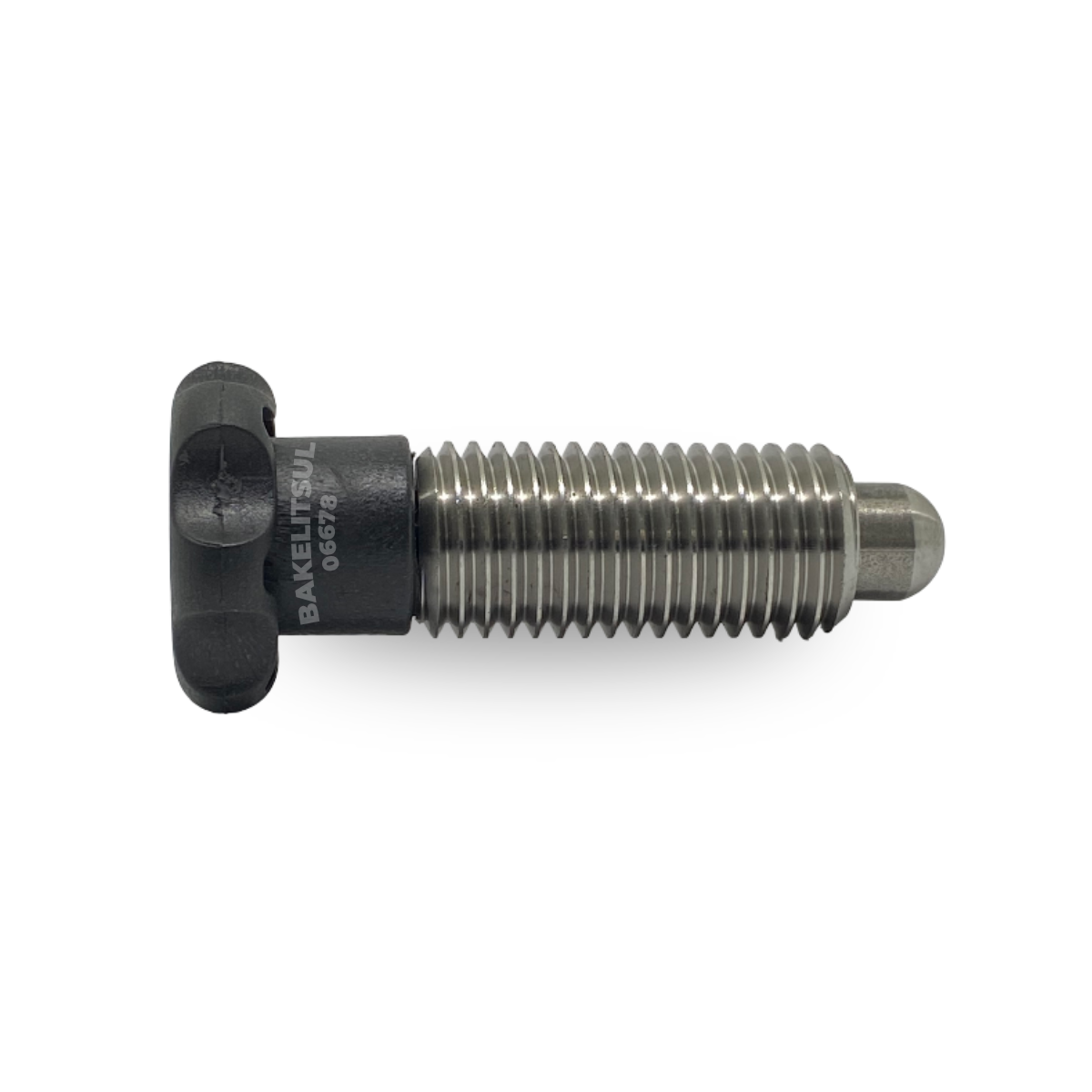

Código: 06678

BO-BOTAO-PP-H1-EX-35-M20-43-RIN-GN613A

R$ 146,38
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H1-EX-35-M12-29-RAC-GN613A Desenho técnico

Código: 06680

BO-BOTAO-PP-H1-EX-35-M12-29-RAC-GN613A

R$ 56,42
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H1-EX-35-M16-34-RAC-GN613A(pino08) Desenho técnico

Código: 06681

BO-BOTAO-PP-H1-EX-35-M16-34-RAC-GN613A(pino08)

R$ 60,76
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H1-EX-35-M20-43-RAC-GN613A Desenho técnico

Código: 06682

BO-BOTAO-PP-H1-EX-35-M20-43-RAC-GN613A

R$ 75,08
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H1-EX-35-MF12X1,5-23-RIN-GN617AK Desenho técnico

Código: 10972

BO-BOTAO-PP-H1-EX-35-MF12X1,5-23-RIN-GN617AK

R$ 170,23
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H1-EX-35-M10-24-RAC-GN613A Desenho técnico

Código: 10973

BO-BOTAO-PP-H1-EX-35-M10-24-RAC-GN613A

R$ 57,29
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H1-EX-35-M16-34-RAC-GN613A(pino10) Desenho técnico

Código: 10974

BO-BOTAO-PP-H1-EX-35-M16-34-RAC-GN613A(pino10)

R$ 61,89
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H1-EX-35-M10-24-RIN-GN613A Desenho técnico

Código: 10975

BO-BOTAO-PP-H1-EX-35-M10-24-RIN-GN613A

R$ 120,64
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H1-EX-35-M16-34-RIN-GN613A(pino10) Desenho técnico

Código: 10976

BO-BOTAO-PP-H1-EX-35-M16-34-RIN-GN613A(pino10)

R$ 131,06
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H1-EX-35-MF16X1,5-26-RIN-GN617AK(pino08) Desenho técnico

Código: 11033

BO-BOTAO-PP-H1-EX-35-MF16X1,5-26-RIN-GN617AK(pino08)

R$ 182,66
pc

Total: R$ 0.000,00

Sobre o produto:

Posicionadores indexadores BakelitSul possuem mola interna para avanço e recuo automático do pino central.

Descrição

ACABAMENTO
Manípulo de acionamento fabricado em Tecnopolimer(*) com acabamento superficial texturizado em preto. Componentes metálicos em aço baixo carbono (RAC) ou aço inoxidável (RIN) AISI304.

Caracteristicas Técnicas

FIXAÇÃO
Fixação através de rosca externa.
Rosca externa conforme normas abaixo:
-Aço Baixo Carbono (RAC)
Rosca Métrica (MA): DIN 13 (ISO 965) - 6g
-Aço Inoxidável AISI 304 (RIN)
Rosca Métrica (MA): DIN 13 (ISO 965) - 6g
Aço inox austenítico, não magnético e não temperável
Tolerâncias de medidas: Tabela média conforme DIN7168
MATÉRIA-PRIMA
(*)Tecnopolimer é uma resina plástica injetada sob pressão. A sua forma molecular é (C3H6)x. Principais propriedades: Elevada resistência química e a solventes; Alta resistência à fratura por flexão ou fadiga; Boa resistência ao impacto acima de 15 °C; Boa estabilidade térmica.
—--Aço baixo carbono (RAC)
Norma de equivalência W Nr 1.0715
—--Aço Inoxidável (RIN) AISI304
NormaS de equivalência: ABNT-SAE-AISI 304 / W Nr 1.0715 / DIN ~X5CrNi18 9 / JIS: ~SUS304 / BS: 2333
USO
Botão posicionador indexador, com mola para avanço e recuo automático do pino interno. Utilizado para localizar, fechar, travar ou centralizar partes de máquinas e equipamentos em geral, mobília médico/hospitalar, equipamentos gastronômicos, aparelhos musicais, aparelhos de ginástica, etc.
