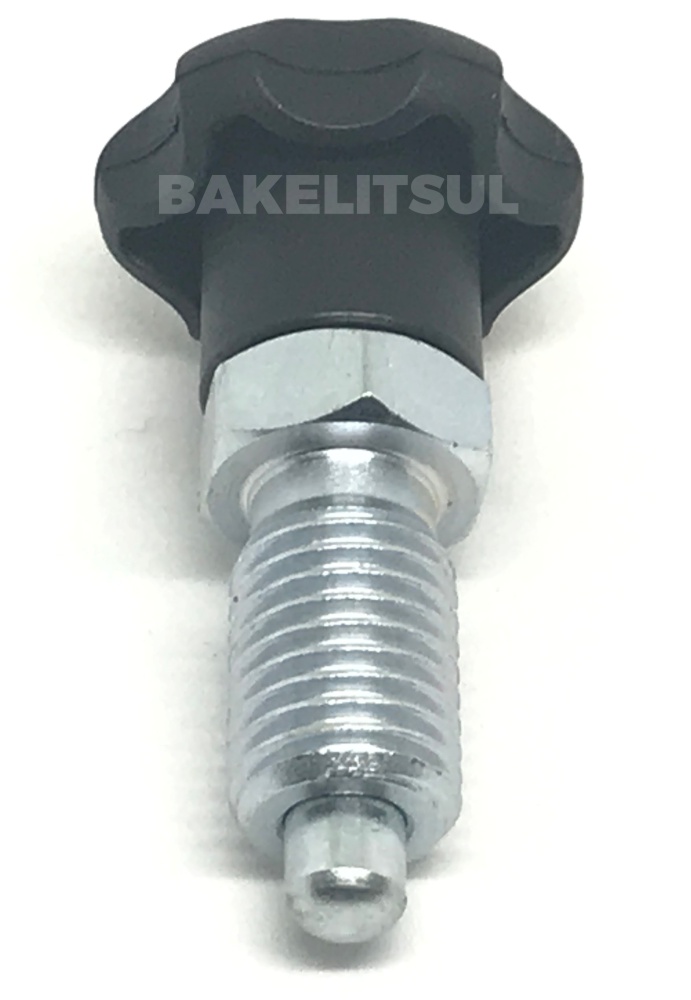

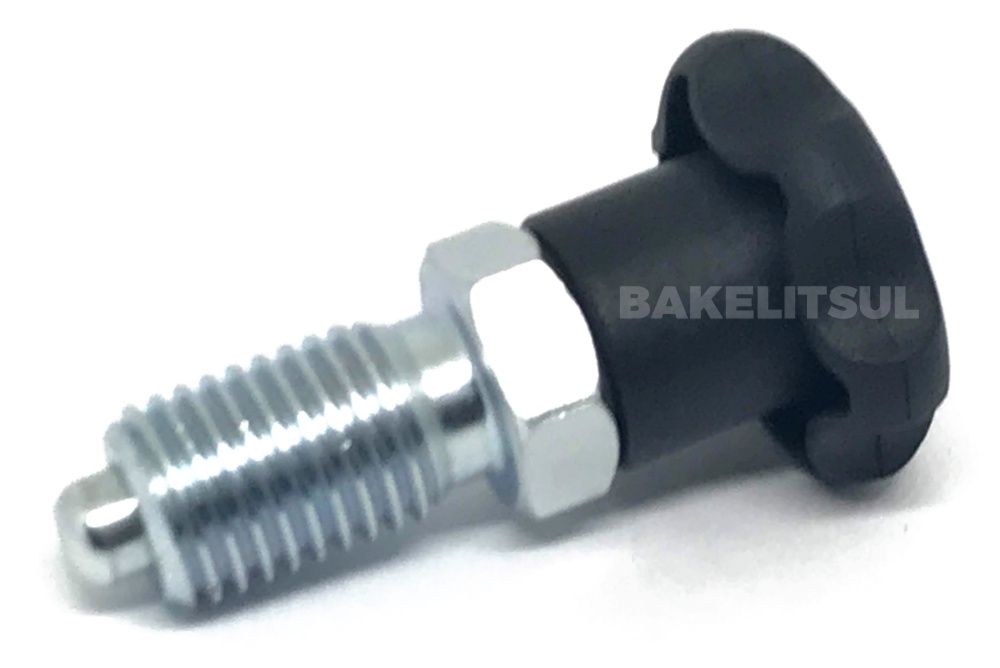

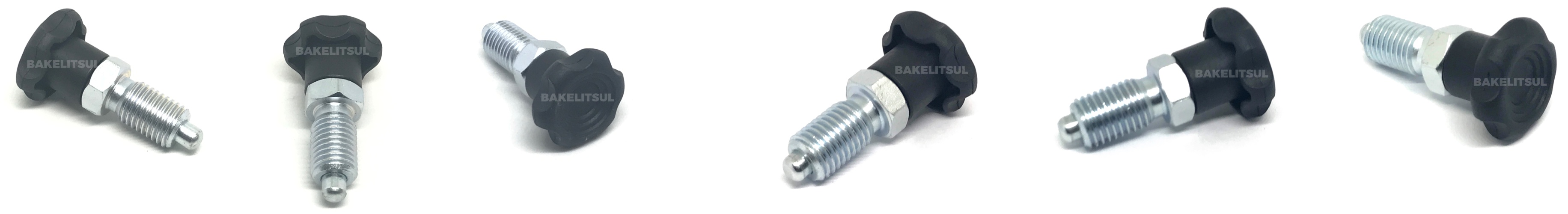

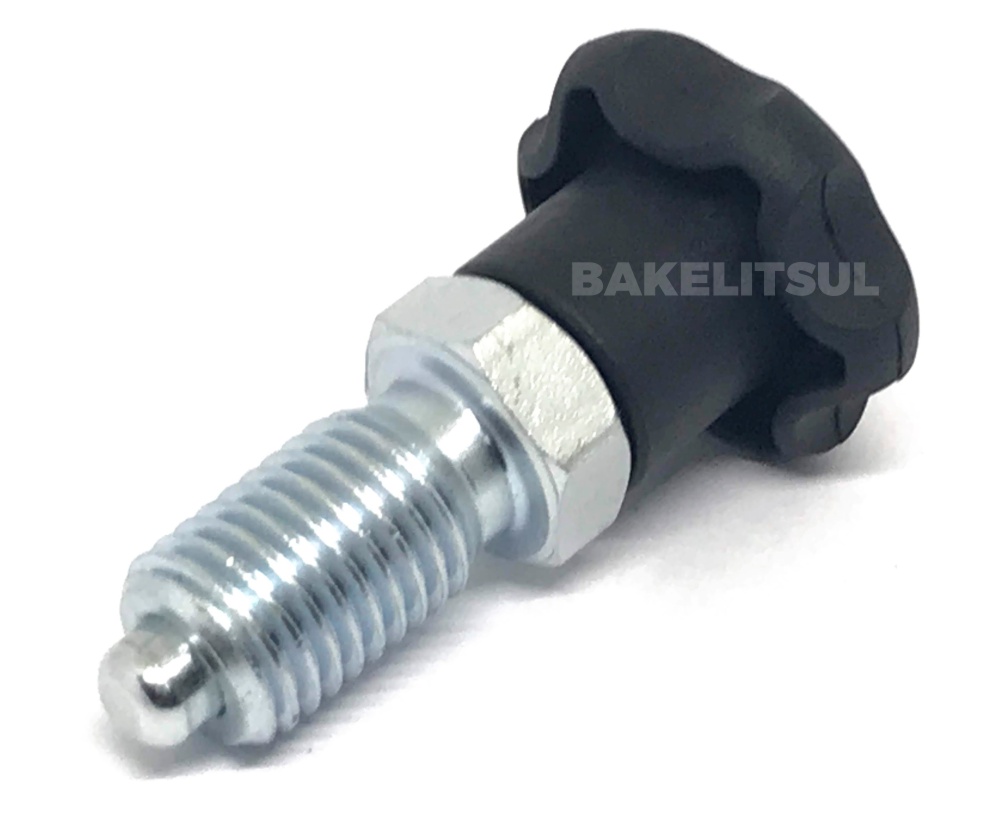

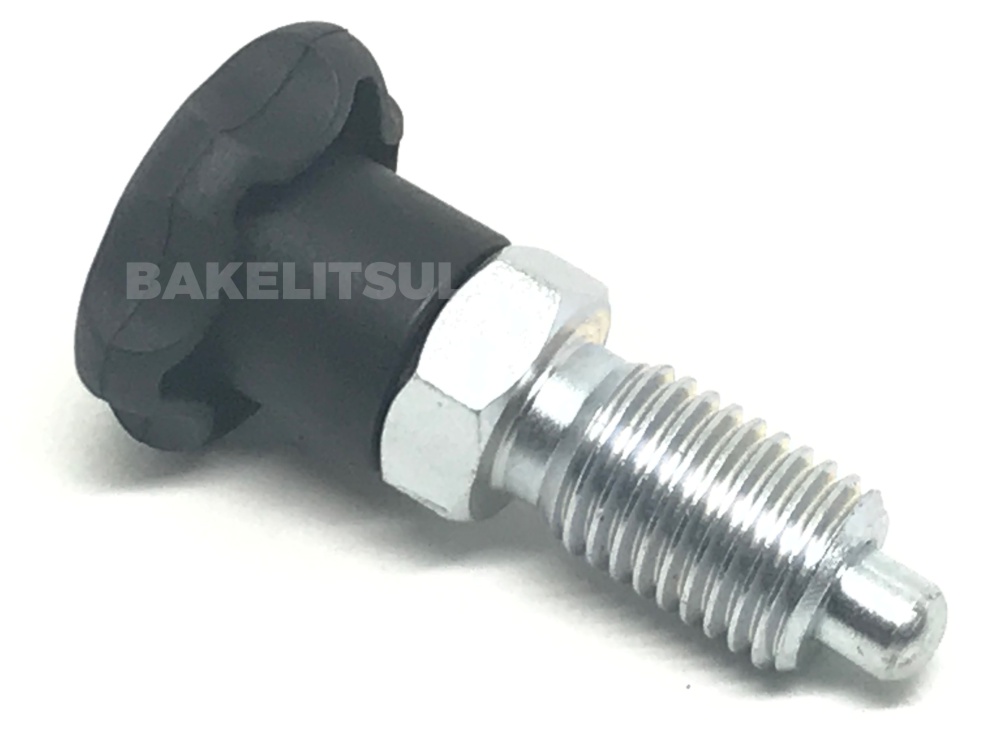

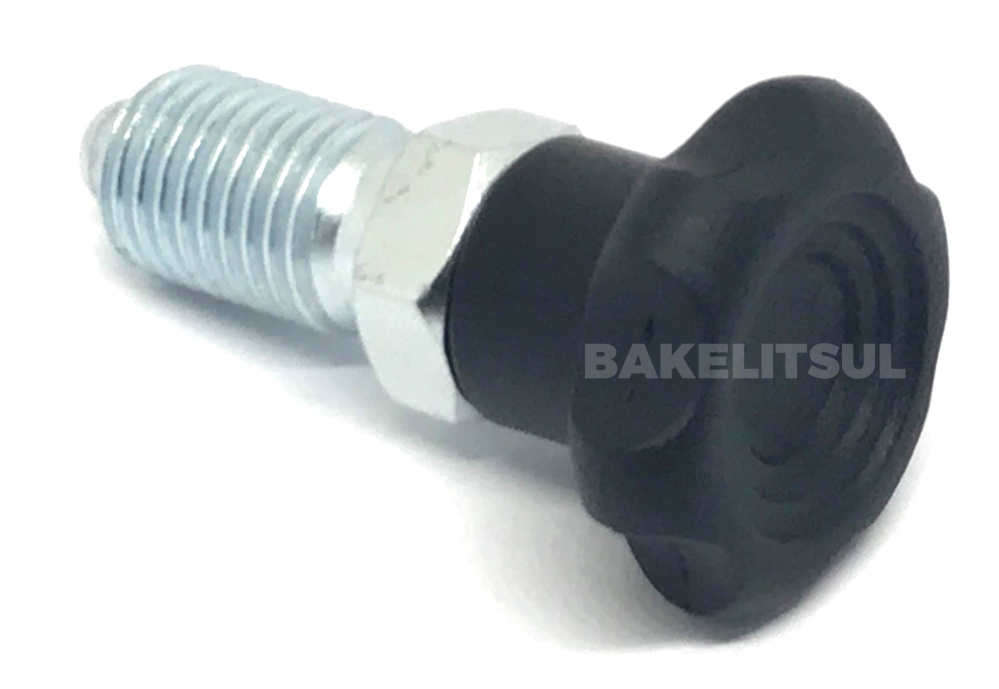

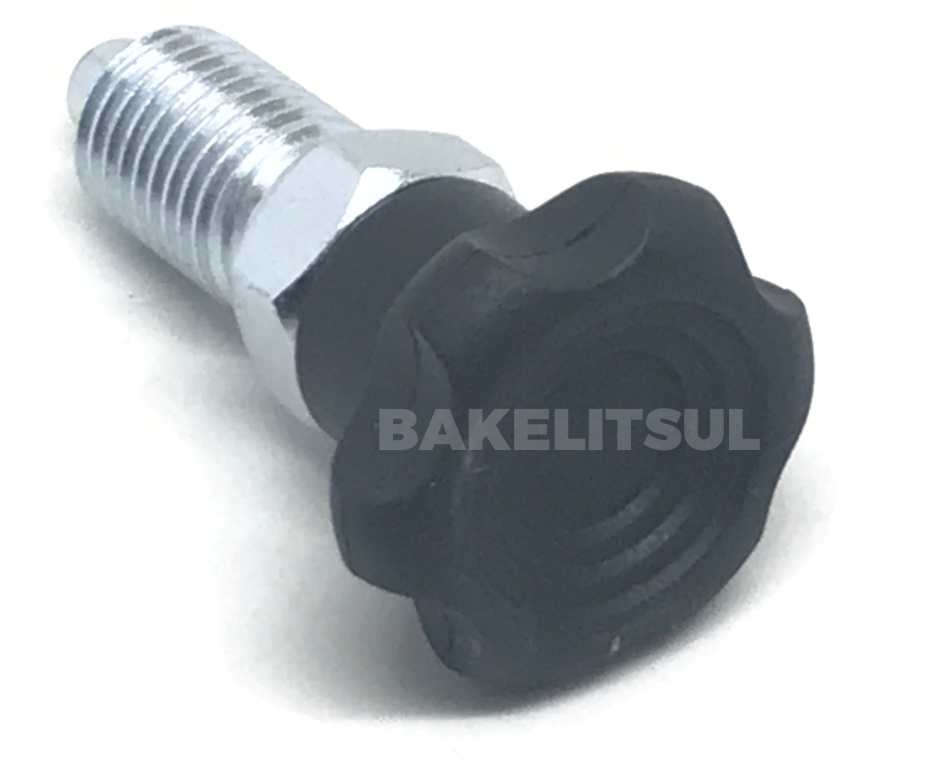

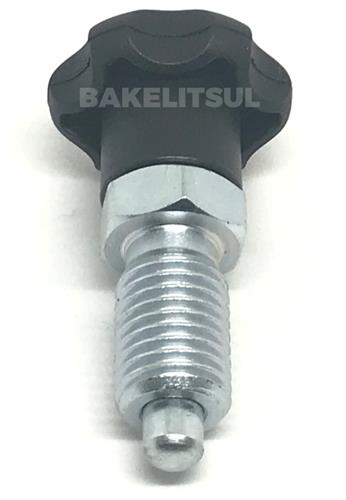

POSICIONADOR INDEXADOR H1 SEXTAVADO MÉTRICO FINO SEM PORCA

Ref: BO-H1-617AMF

Compra 100% Segura

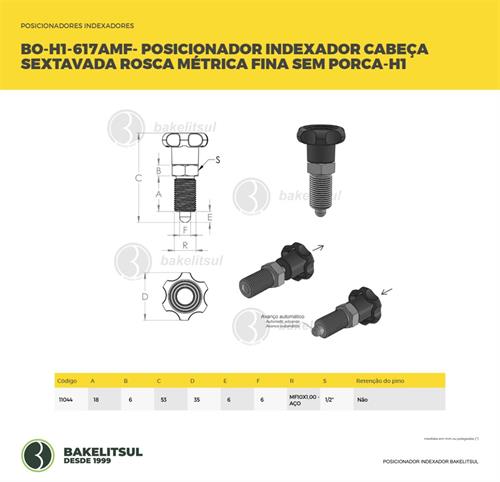

Desenho técnico

Código

Valor

Quantidade

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H1-EX-35-MF10X1-18-RAC-GN617A Desenho técnico

Código: 11044

BO-BOTAO-PP-H1-EX-35-MF10X1-18-RAC-GN617A

R$ 105,27
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H1-EX-35-MF12X1,5-23-RAC-GN617A Desenho técnico

Código: 11045

BO-BOTAO-PP-H1-EX-35-MF12X1,5-23-RAC-GN617A

R$ 105,27
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H1-EX-35-MF16X1,5-26-RAC-GN617A(pino08) Desenho técnico

Código: 11046

BO-BOTAO-PP-H1-EX-35-MF16X1,5-26-RAC-GN617A(pino08)

R$ 111,57
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H1-EX-35-MF16X1,5-26-RAC-GN617A(pino10) Desenho técnico

Código: 11047

BO-BOTAO-PP-H1-EX-35-MF16X1,5-26-RAC-GN617A(pino10)

R$ 112,55
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H1-EX-35-MF20X1,5-33-RAC-GN617A Desenho técnico

Código: 11048

BO-BOTAO-PP-H1-EX-35-MF20X1,5-33-RAC-GN617A

R$ 116,73
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H1-EX-35-MF10X1-18-RIN-GN617A Desenho técnico

Código: 11064

BO-BOTAO-PP-H1-EX-35-MF10X1-18-RIN-GN617A

R$ 167,08
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H1-EX-35-MF12X1,5-23-RIN-GN617A Desenho técnico

Código: 11065

BO-BOTAO-PP-H1-EX-35-MF12X1,5-23-RIN-GN617A

R$ 166,54
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H1-EX-35-MF16X1,5-26-RIN-GN617A(pino08) Desenho técnico

Código: 11066

BO-BOTAO-PP-H1-EX-35-MF16X1,5-26-RIN-GN617A(pino08)

R$ 177,49
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H1-EX-35-MF16X1,5-26-RIN-GN617A(pino10) Desenho técnico

Código: 11067

BO-BOTAO-PP-H1-EX-35-MF16X1,5-26-RIN-GN617A(pino10)

R$ 177,49
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H1-EX-35-MF20X1,5-33-RIN-GN617A Desenho técnico

Código: 11068

BO-BOTAO-PP-H1-EX-35-MF20X1,5-33-RIN-GN617A

R$ 196,18
pc

Total: R$ 0.000,00

Sobre o produto:

Posicionadores indexadores BakelitSul possuem mola interna para avanço e recuo automático do pino central.

Arquivos para download

Descrição

ACABAMENTO
Manípulo de acionamento fabricado em Tecnopolimer(*) com acabamento superficial texturizado em preto. Componentes metálicos em aço baixo carbono (RAC) ou aço inoxidável (RIN) AISI304.

Caracteristicas Técnicas

FIXAÇÃO
Fixação através de rosca externa.
Rosca externa conforme normas abaixo:
-Aço Baixo Carbono (RAC)
Rosca métrica fina: DIN 13. ISO 724/965.1
-Aço Inoxidável AISI 304 (RIN)
Rosca métrica fina: DIN 13. ISO 724/965.1
Aço inox austenítico, não magnético e não temperável
Tolerâncias de medidas: Tabela média conforme DIN7168
MATÉRIA-PRIMA
(*)Tecnopolimer é uma resina plástica injetada sob pressão. A sua forma molecular é (C3H6)x. Principais propriedades: Elevada resistência química e a solventes; Alta resistência à fratura por flexão ou fadiga; Boa resistência ao impacto acima de 15 °C; Boa estabilidade térmica.
—--Aço baixo carbono (RAC)
Norma de equivalência W Nr 1.0715
—--Aço Inoxidável (RIN) AISI304
NormaS de equivalência: ABNT-SAE-AISI 304 / W Nr 1.0715 / DIN ~X5CrNi18 9 / JIS: ~SUS304 / BS: 2333
USO
Botão posicionador indexador, com mola para avanço e recuo automático do pino interno. Utilizado para localizar, fechar, travar ou centralizar partes de máquinas e equipamentos em geral, mobília médico/hospitalar, equipamentos gastronômicos, aparelhos musicais, aparelhos de ginástica, etc.
