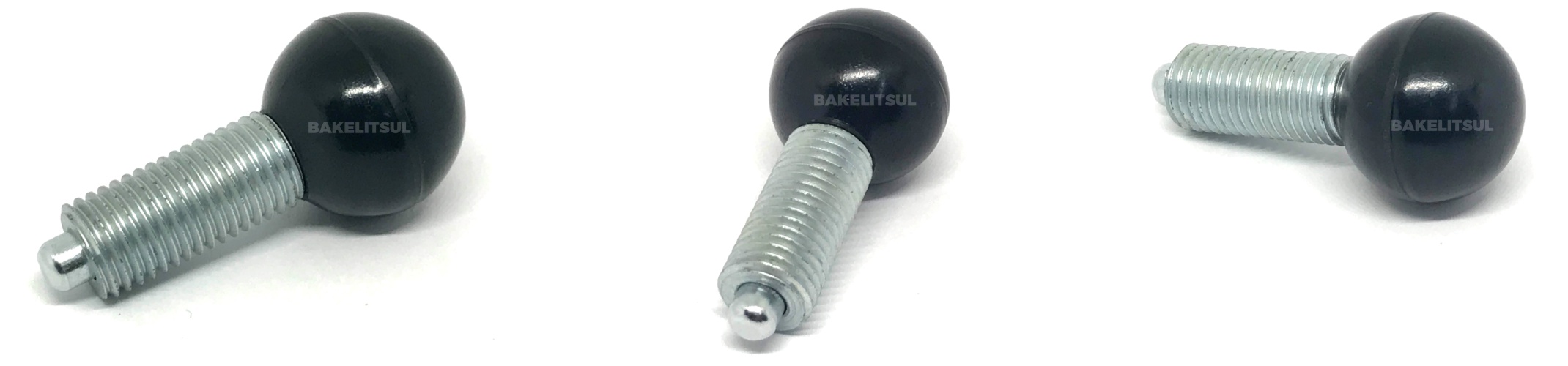

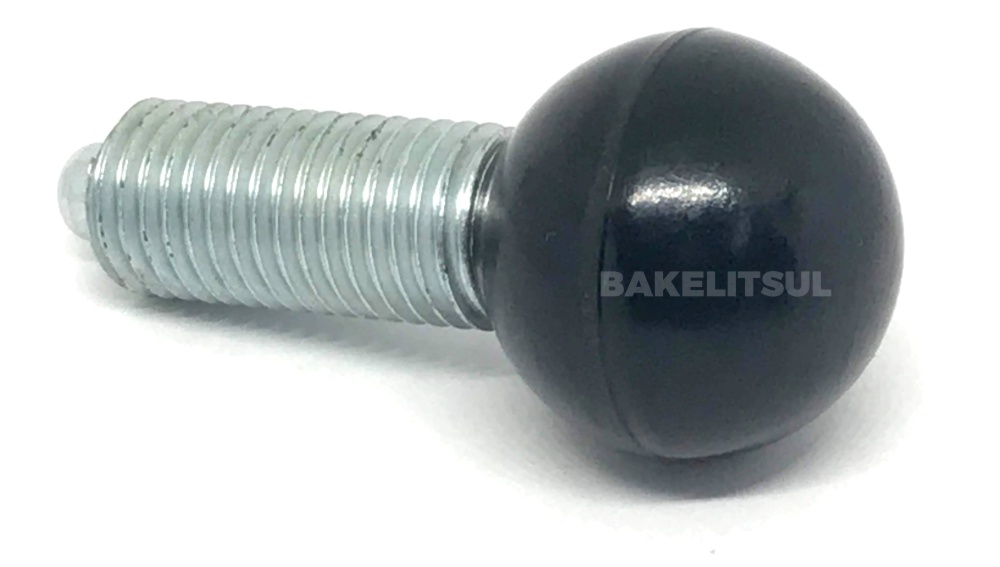

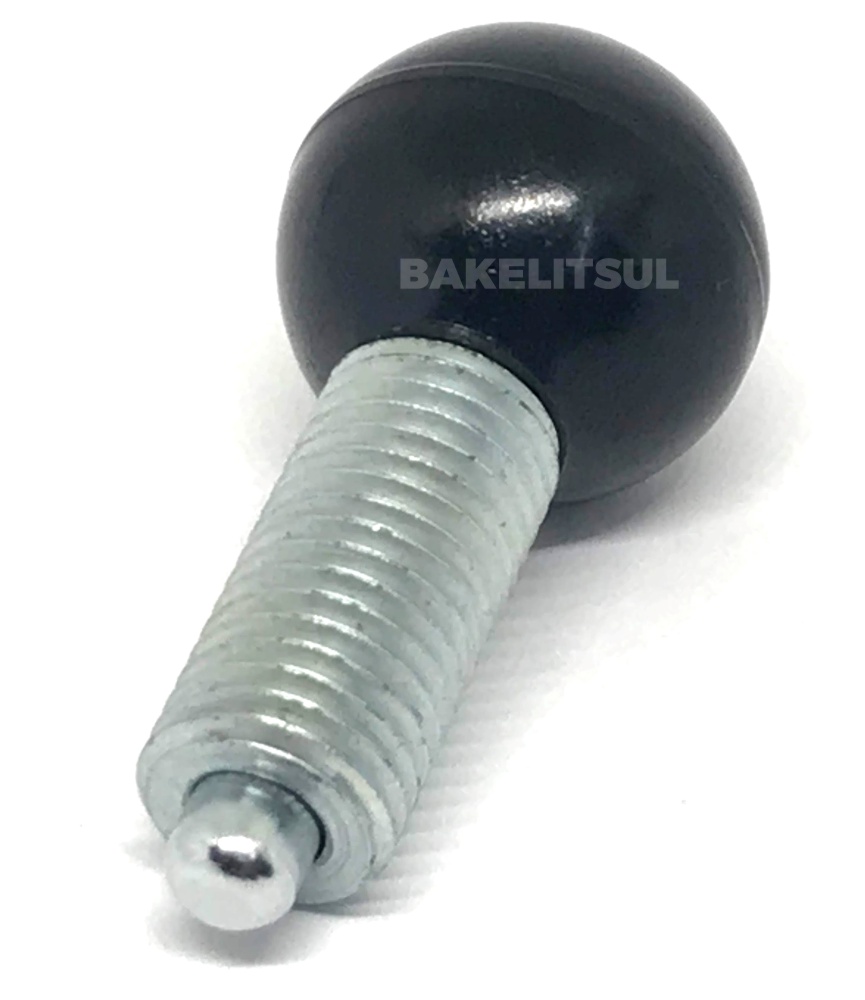

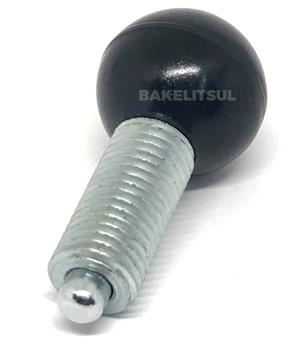

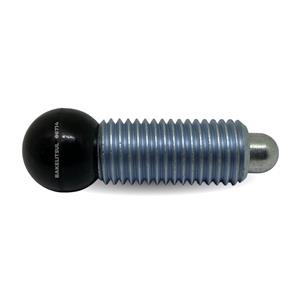

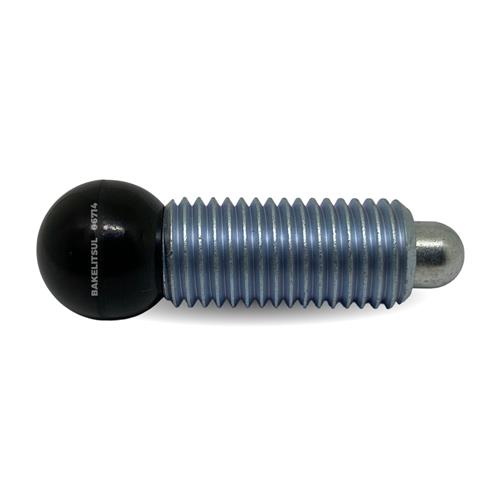

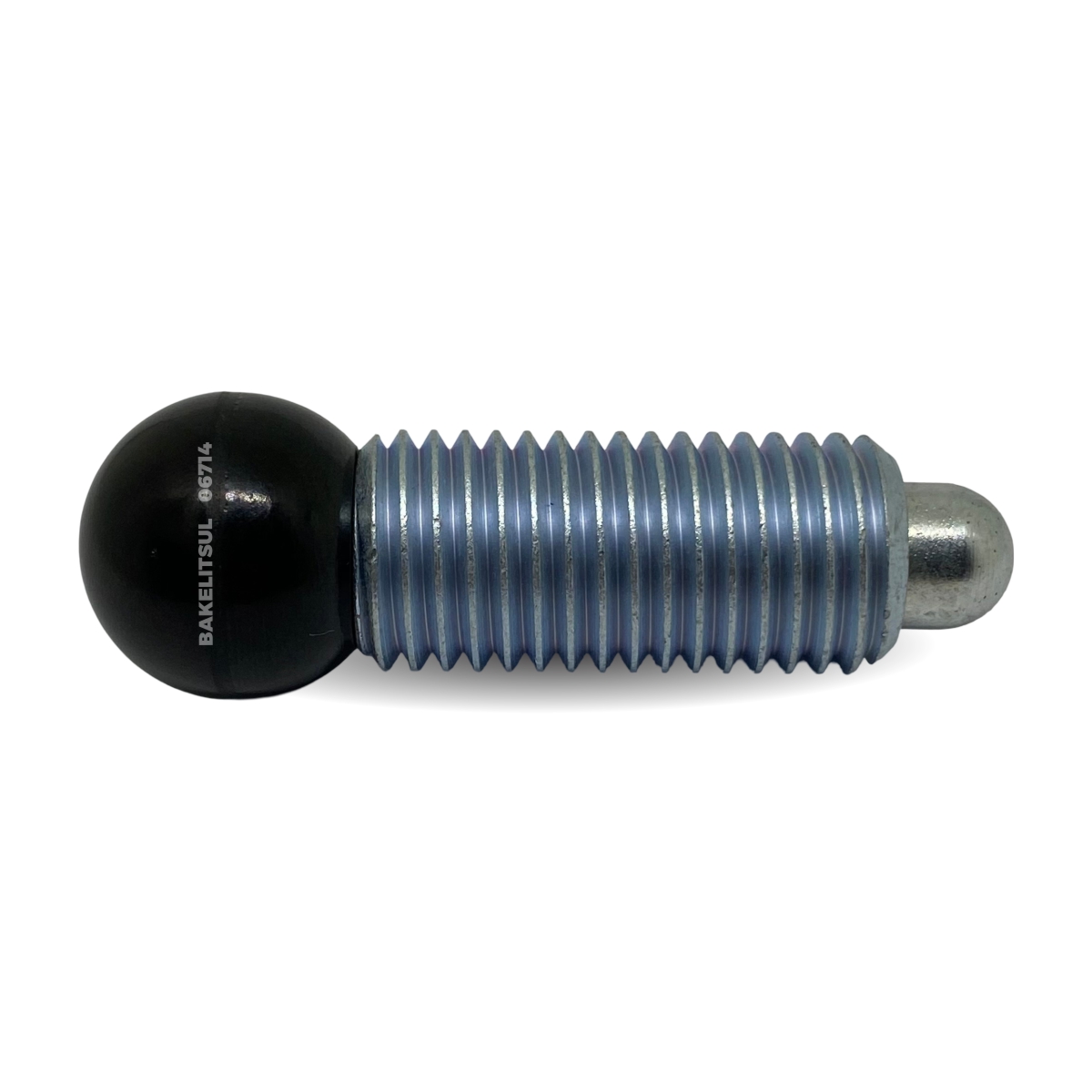

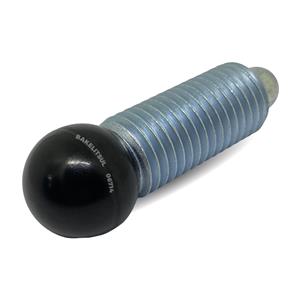

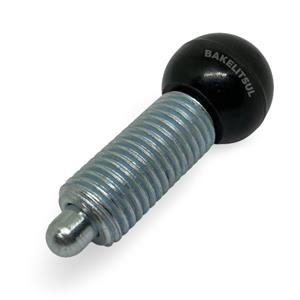

POSICIONADOR INDEXADOR H2 ROSCA TOTAL SEM PORCA

Ref: BO-H2-613A

Compra 100% Segura

Desenho técnico

Código

Valor

Quantidade

Clique aqui para visualizar a imagem técnica BO-BOTAO-BQ-H2-EX-25-M12-29-RIN-GN613A Desenho técnico

Código: 06708

BO-BOTAO-BQ-H2-EX-25-M12-29-RIN-GN613A

R$ 118,47
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-BQ-H2-EX-30-M16-34-RIN-GN613A(pino08) Desenho técnico

Código: 06709

BO-BOTAO-BQ-H2-EX-30-M16-34-RIN-GN613A(pino08)

R$ 131,06
pc

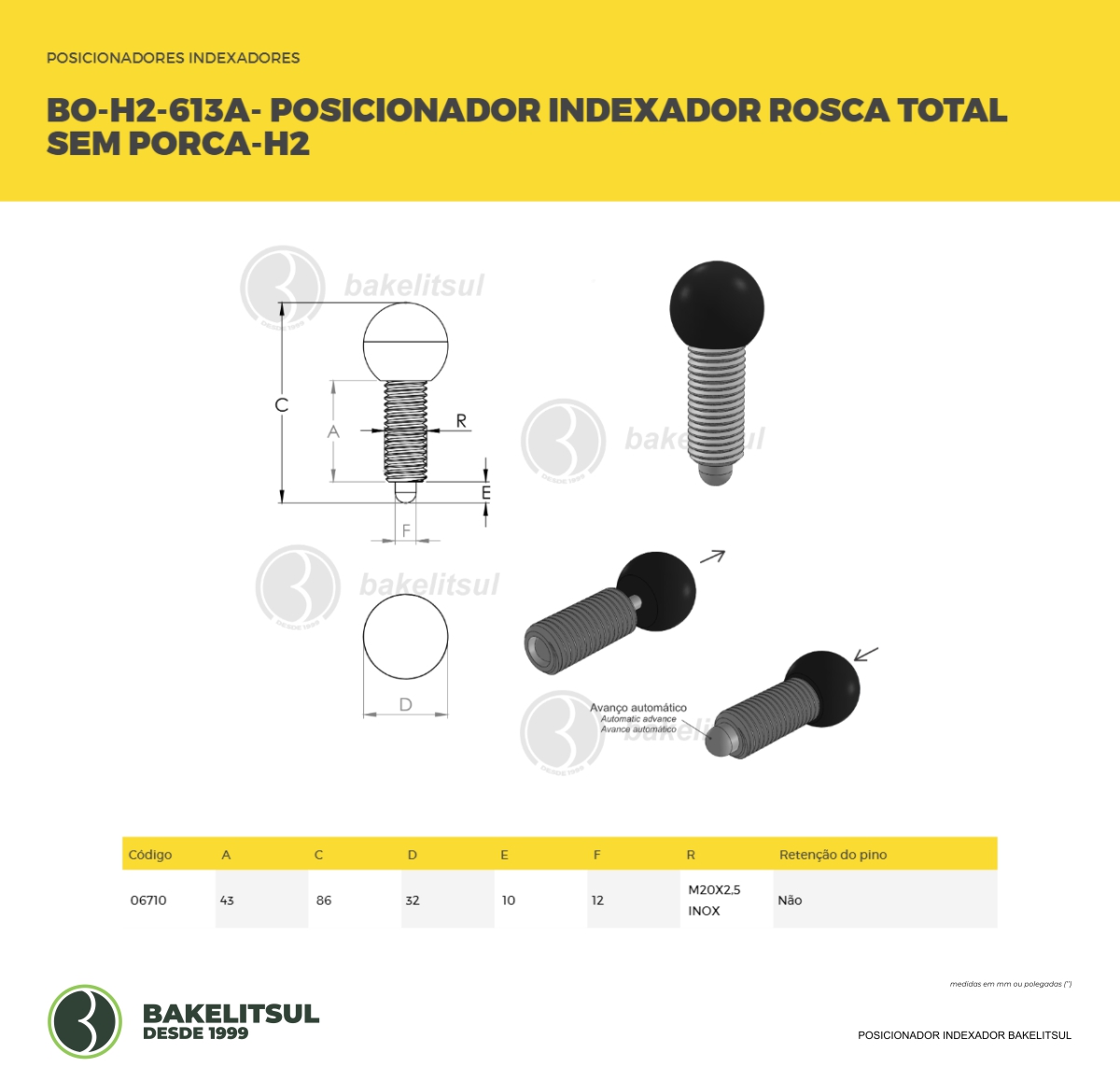

Clique aqui para visualizar a imagem técnica BO-BOTAO-BQ-H2-EX-30-M20-43-RIN-GN613A Desenho técnico

Código: 06710

BO-BOTAO-BQ-H2-EX-30-M20-43-RIN-GN613A

R$ 155,79
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-BQ-H2-EX-30-M16-34-RAC-GN613A(pino08) Desenho técnico

Código: 06713

BO-BOTAO-BQ-H2-EX-30-M16-34-RAC-GN613A(pino08)

R$ 67,39
pc

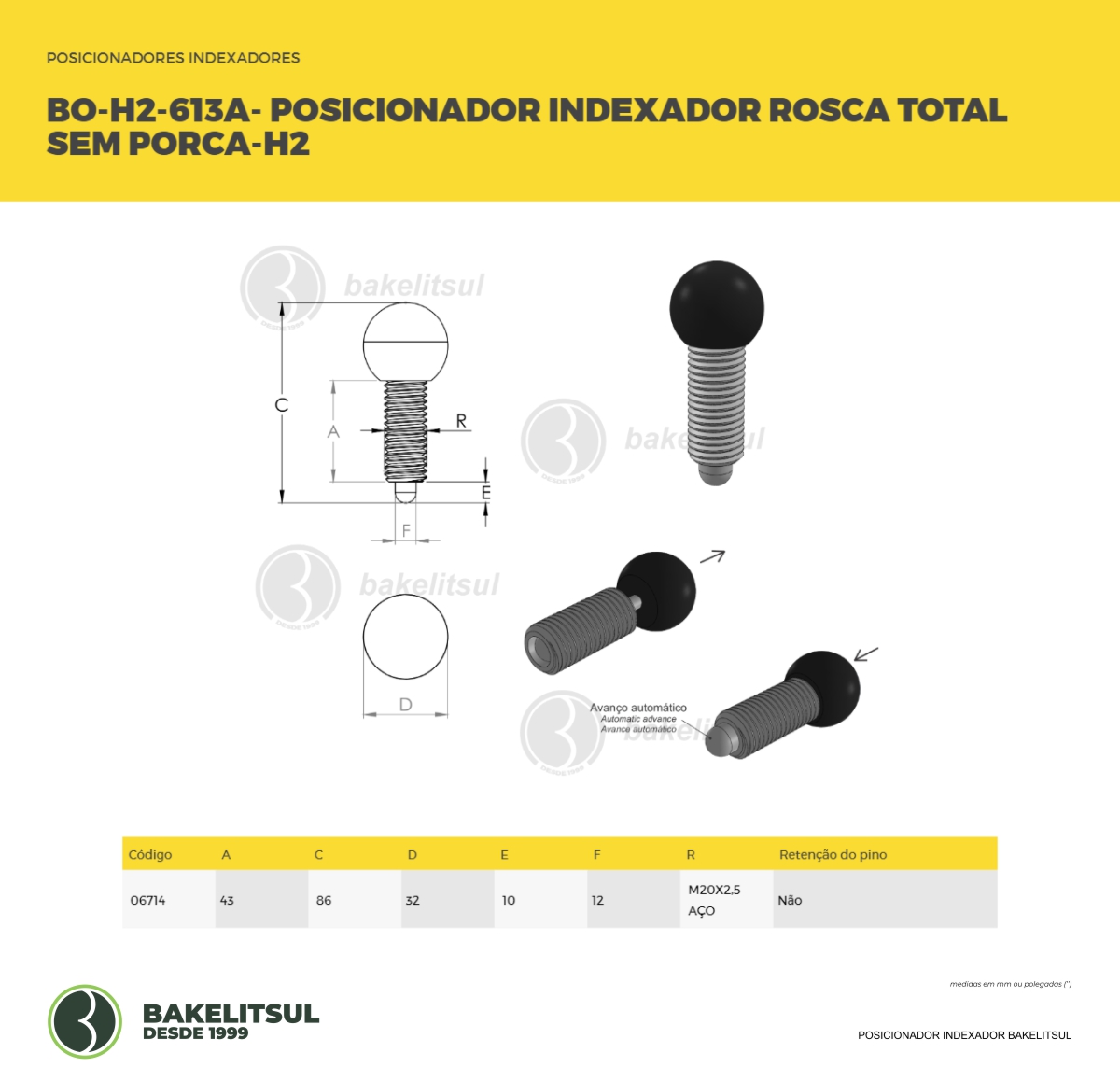

Clique aqui para visualizar a imagem técnica BO-BOTAO-BQ-H2-EX-30-M20-43-RAC-GN613A Desenho técnico

Código: 06714

BO-BOTAO-BQ-H2-EX-30-M20-43-RAC-GN613A

R$ 76,34
pc

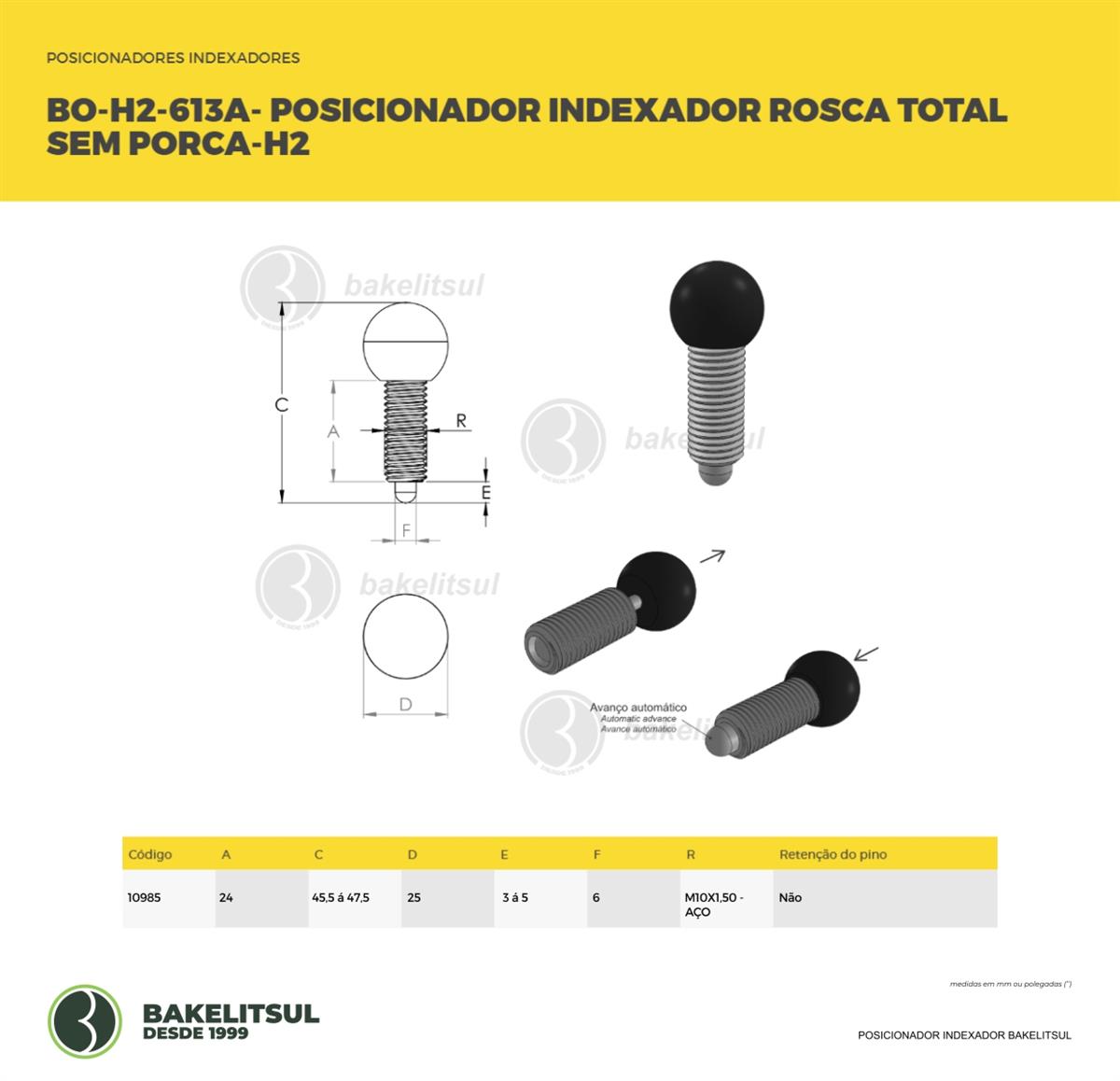

Clique aqui para visualizar a imagem técnica BO-BOTAO-BQ-H2-EX-25-M10-24-RAC-GN613A Desenho técnico

Código: 10985

BO-BOTAO-BQ-H2-EX-25-M10-24-RAC-GN613A

R$ 57,29
pc

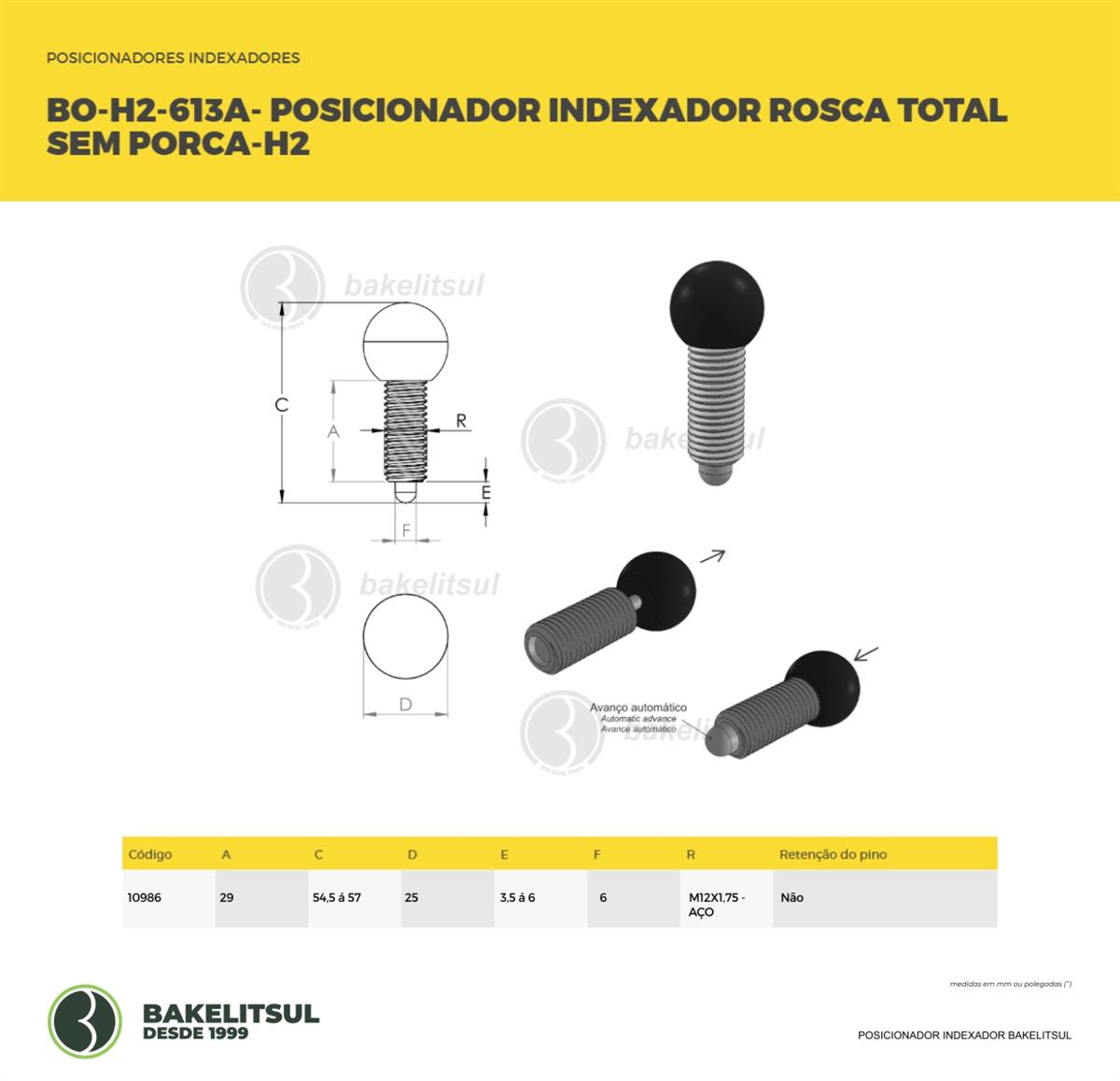

Clique aqui para visualizar a imagem técnica BO-BOTAO-BQ-H2-EX-25-M12-29-RAC-GN613A Desenho técnico

Código: 10986

BO-BOTAO-BQ-H2-EX-25-M12-29-RAC-GN613A

R$ 55,81
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-BQ-H2-EX-30-M16-34-RAC-GN613A(pino10) Desenho técnico

Código: 10987

BO-BOTAO-BQ-H2-EX-30-M16-34-RAC-GN613A(pino10)

R$ 67,92
pc

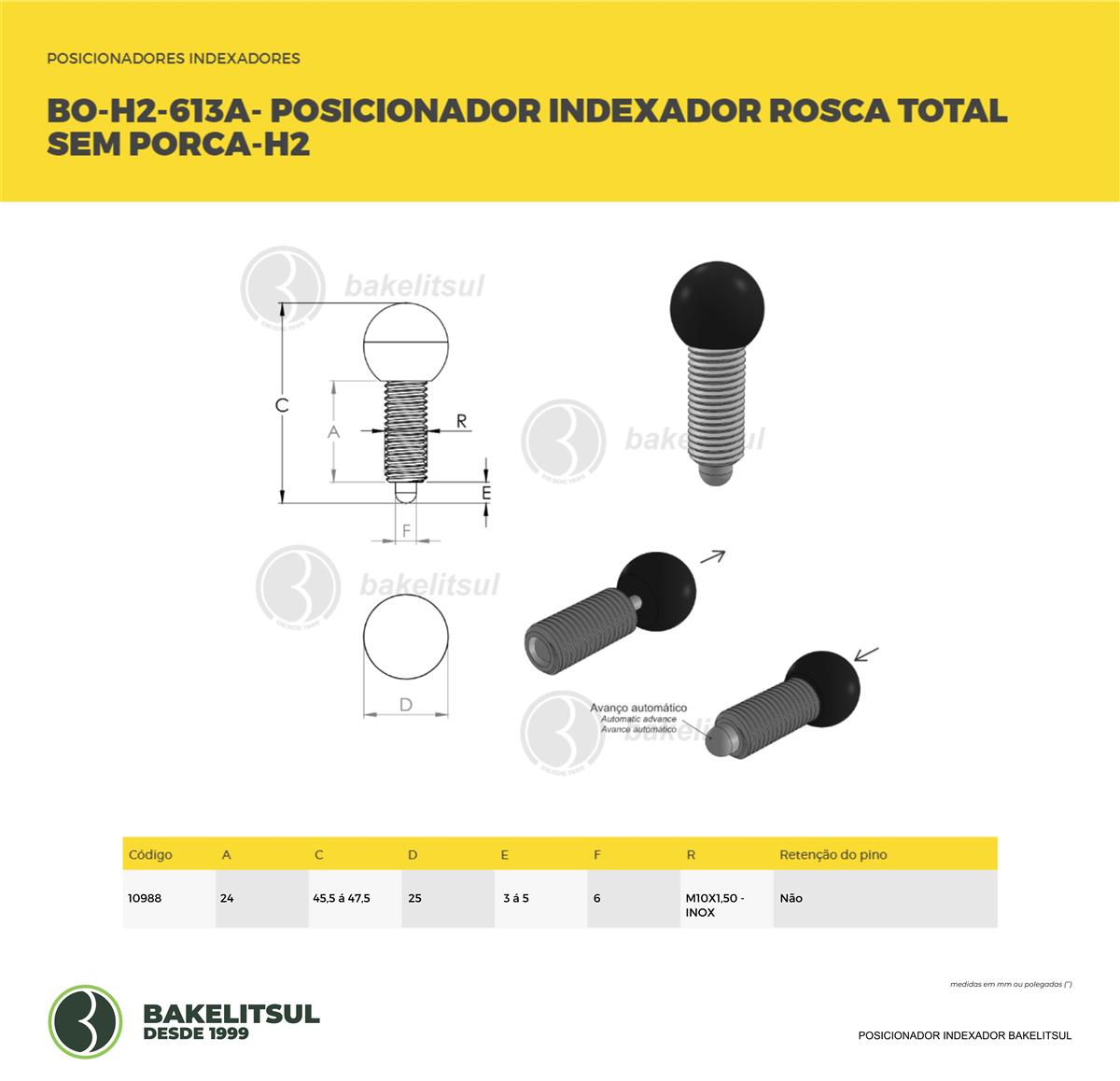

Clique aqui para visualizar a imagem técnica BO-BOTAO-BQ-H2-EX-25-M10-24-RIN-GN613A Desenho técnico

Código: 10988

BO-BOTAO-BQ-H2-EX-25-M10-24-RIN-GN613A

R$ 120,64
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-BQ-H2-EX-30-M16-34-RIN-GN613A(pino10) Desenho técnico

Código: 10989

BO-BOTAO-BQ-H2-EX-30-M16-34-RIN-GN613A(pino10)

R$ 132,15
pc

Total: R$ 0.000,00

Sobre o produto:

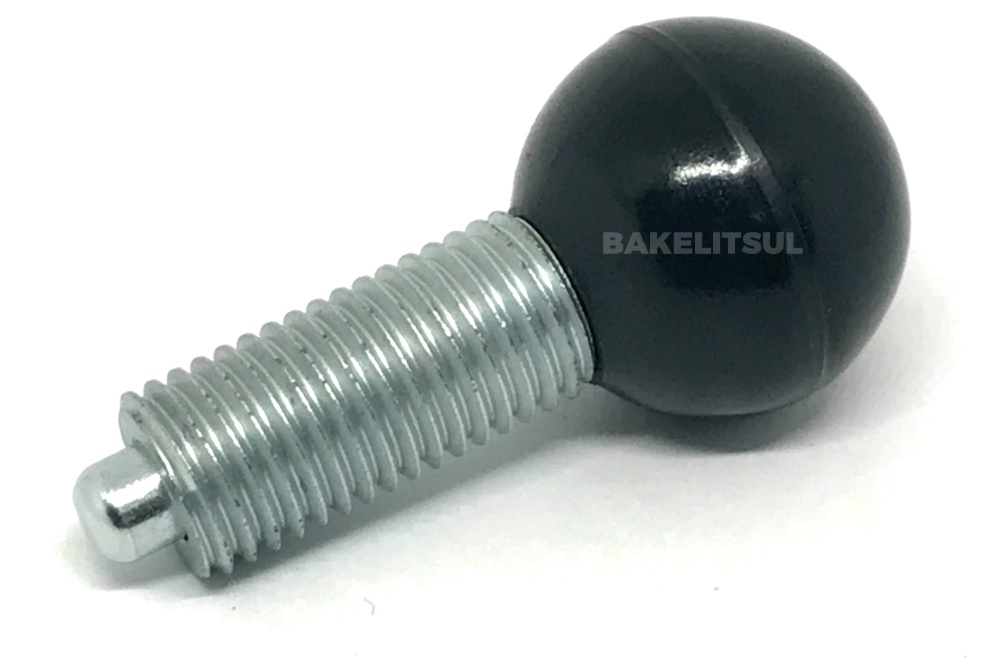

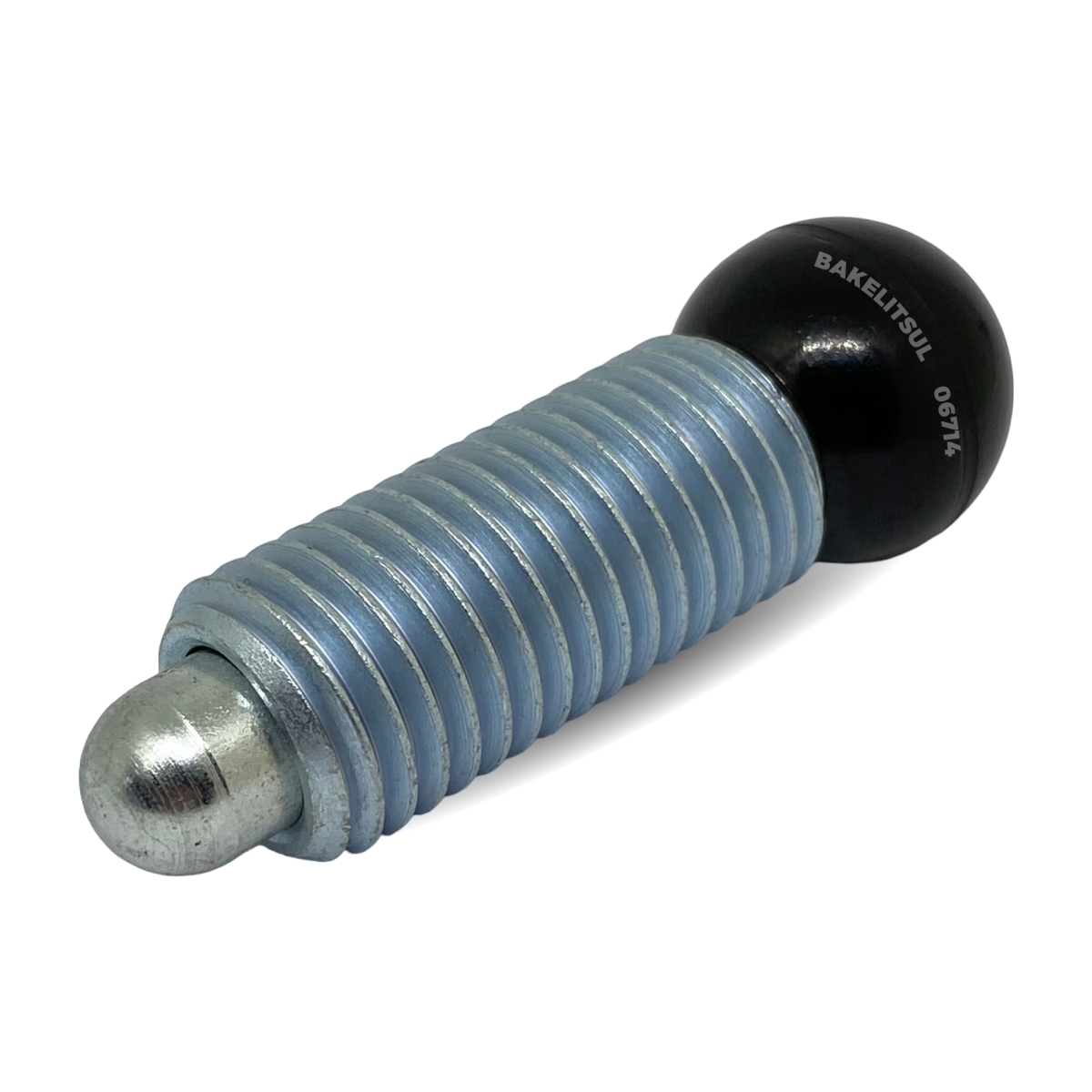

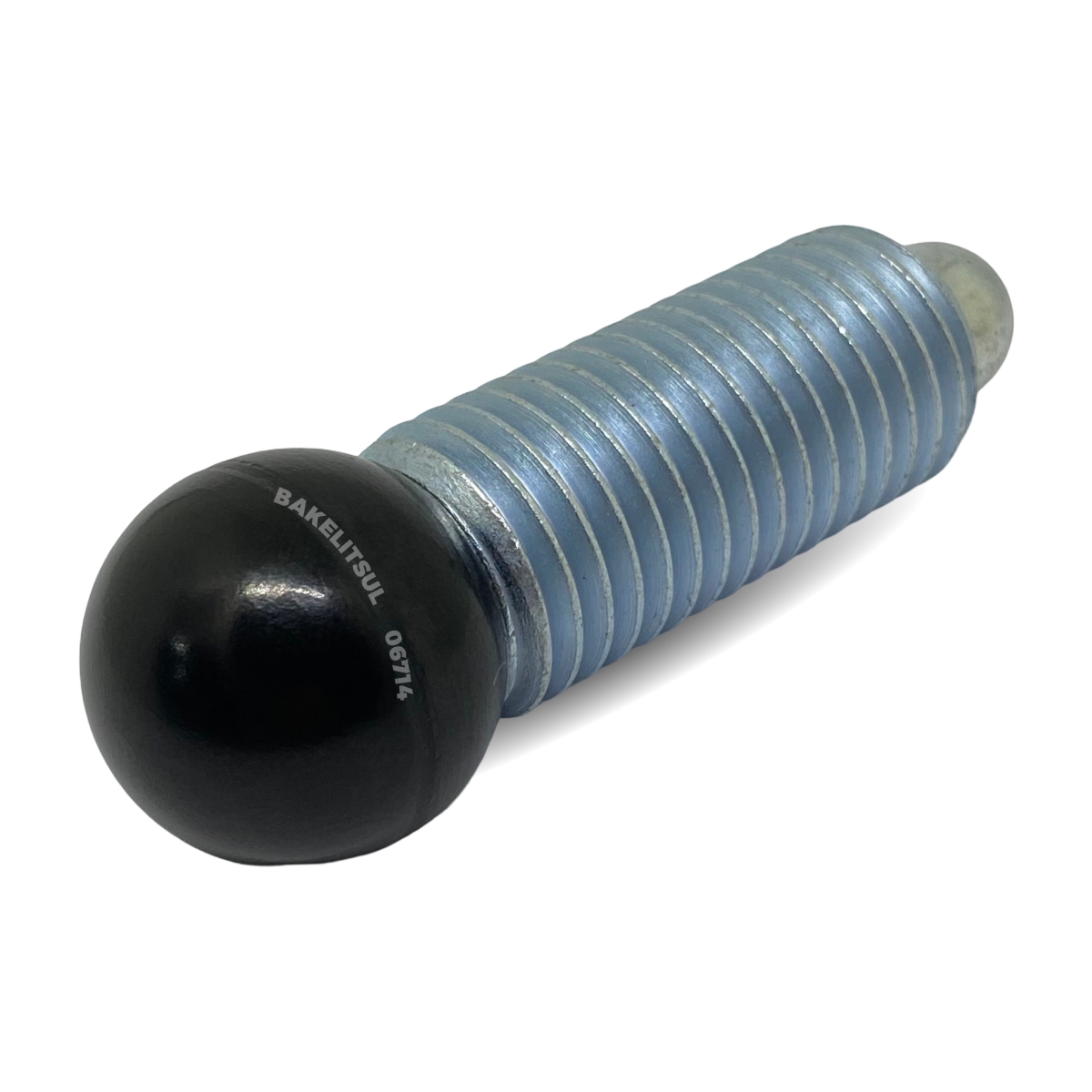

Posicionadores indexadores BakelitSul possuem mola interna para avanço e recuo automático do pino central.

Descrição

ACABAMENTO
Esfera de acionamento fabricado em Baquelite(*) com acabamento superficial liso polido em preto. Componentes metálicos em aço baixo carbono (RAC) ou aço inoxidável (RIN) AISI304.

Caracteristicas Técnicas

FIXAÇÃO
Fixação através de rosca externa.
Rosca externa conforme normas abaixo:
-Aço Baixo Carbono (RAC)
Rosca Métrica (MA): DIN 13 (ISO 965) - 6g
-Aço Inoxidável AISI 304 (RIN)
Rosca Métrica (MA): DIN 13 (ISO 965) - 6g
Aço inox austenítico, não magnético e não temperável
Tolerâncias de medidas: Tabela média conforme DIN7168
MATÉRIA-PRIMA
(*)O composto técnico denominado Baquelite é um plástico industrial duro e denso, moldado sob processo de alta pressão e por aplicação de calor, conhecido popularmente por produto termorrígido. O composto é formado basicamente por uma massa única com o uso de resina fenólica de altas características mecânicas, cargas minerais e vegetais. É referenciado por normas internacionais: ASTM, NEMA. Possui como característica visual a cor preta.
—--Aço baixo carbono (RAC)
Norma de equivalência W Nr 1.0715
—--Aço Inoxidável (RIN) AISI304
NormaS de equivalência: ABNT-SAE-AISI 304 / W Nr 1.0715 / DIN ~X5CrNi18 9 / JIS: ~SUS304 / BS: 2333
USO
Botão posicionador indexador, com mola para avanço e recuo automático do pino interno. Utilizado para localizar, fechar, travar ou centralizar partes de máquinas e equipamentos em geral, mobília médico/hospitalar, equipamentos gastronômicos, aparelhos musicais, aparelhos de ginástica, etc.
