POSICIONADOR INDEXADOR H3 ROSCA MÉTRICA FINA SEM PORCA

Ref: BO-H3-613AMF

Compra 100% Segura

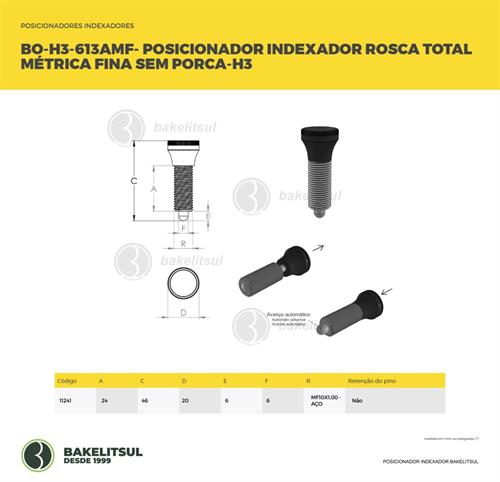

Desenho técnico

Código

Valor

Quantidade

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H3-EX-20-MF10X1,0-24-RAC-GN613A Desenho técnico

Código: 11241

BO-BOTAO-PP-H3-EX-20-MF10X1,0-24-RAC-GN613A

R$ 100,10
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H3-EX-20-MF10X1,0-24-RIN-GN613A Desenho técnico

Código: 11243

BO-BOTAO-PP-H3-EX-20-MF10X1,0-24-RIN-GN613A

R$ 167,08
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H3-EX-20-MF12X1,5-29-RAC-GN613A Desenho técnico

Código: 11249

BO-BOTAO-PP-H3-EX-20-MF12X1,5-29-RAC-GN613A

R$ 100,10
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H3-EX-20-MF12X1,5-29-RIN-GN613A Desenho técnico

Código: 11251

BO-BOTAO-PP-H3-EX-20-MF12X1,5-29-RIN-GN613A

R$ 167,08
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H3-EX-25-MF16X1,5-34-RAC-GN613A(pino08) Desenho técnico

Código: 11263

BO-BOTAO-PP-H3-EX-25-MF16X1,5-34-RAC-GN613A(pino08)

R$ 108,41
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H3-EX-25-MF16X1,5-34-RAC-GN613A(pino10) Desenho técnico

Código: 11264

BO-BOTAO-PP-H3-EX-25-MF16X1,5-34-RAC-GN613A(pino10)

R$ 109,42
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H3-EX-25-MF16X1,5-34-RIN-GN613A(pino08) Desenho técnico

Código: 11267

BO-BOTAO-PP-H3-EX-25-MF16X1,5-34-RIN-GN613A(pino08)

R$ 179,59
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H3-EX-25-MF16X1,5-34-RIN-GN613A(pino10) Desenho técnico

Código: 11268

BO-BOTAO-PP-H3-EX-25-MF16X1,5-34-RIN-GN613A(pino10)

R$ 182,16
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H3-EX-25-MF20X1,5-43-RAC-GN613A Desenho técnico

Código: 11273

BO-BOTAO-PP-H3-EX-25-MF20X1,5-43-RAC-GN613A

R$ 112,53
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H3-EX-25-MF20X1,5-43-RIN-GN613A Desenho técnico

Código: 11275

BO-BOTAO-PP-H3-EX-25-MF20X1,5-43-RIN-GN613A

R$ 193,62
pc

Total: R$ 0.000,00

Sobre o produto:

Posicionadores indexadores BakelitSul possuem mola interna para avanço e recuo automático do pino central.

Arquivos para download

Descrição

ACABAMENTO
Manípulo de acionamento fabricado em Tecnopolimer(*) com acabamento superficial texturizado em preto. Componentes metálicos em aço baixo carbono (RAC) ou aço inoxidável (RIN) AISI304.

Caracteristicas Técnicas

FIXAÇÃO
Fixação através de rosca externa.
Rosca externa conforme normas abaixo:
-Aço Baixo Carbono (RAC)
Rosca métrica fina: DIN 13. ISO 724/965.1
-Aço Inoxidável AISI 304 (RIN)
Rosca métrica fina: DIN 13. ISO 724/965.1
Aço inox austenítico, não magnético e não temperável
Tolerâncias de medidas: Tabela média conforme DIN7168
MATÉRIA-PRIMA
(*)Tecnopolimer é uma resina plástica injetada sob pressão. A sua forma molecular é (C3H6)x. Principais propriedades: Elevada resistência química e a solventes; Alta resistência à fratura por flexão ou fadiga; Boa resistência ao impacto acima de 15 °C; Boa estabilidade térmica.
—--Aço baixo carbono (RAC)
Norma de equivalência W Nr 1.0715
—--Aço Inoxidável (RIN) AISI304
NormaS de equivalência: ABNT-SAE-AISI 304 / W Nr 1.0715 / DIN ~X5CrNi18 9 / JIS: ~SUS304 / BS: 2333
USO
Botão posicionador indexador, com mola para avanço e recuo automático do pino interno. Utilizado para localizar, fechar, travar ou centralizar partes de máquinas e equipamentos em geral, mobília médico/hospitalar, equipamentos gastronômicos, aparelhos musicais, aparelhos de ginástica, etc.
