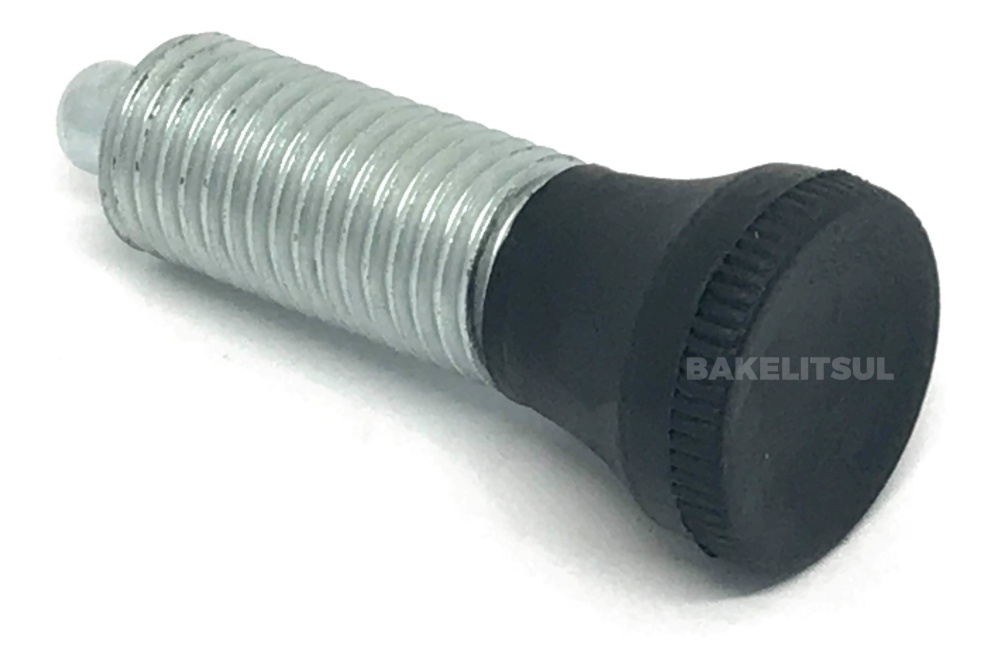

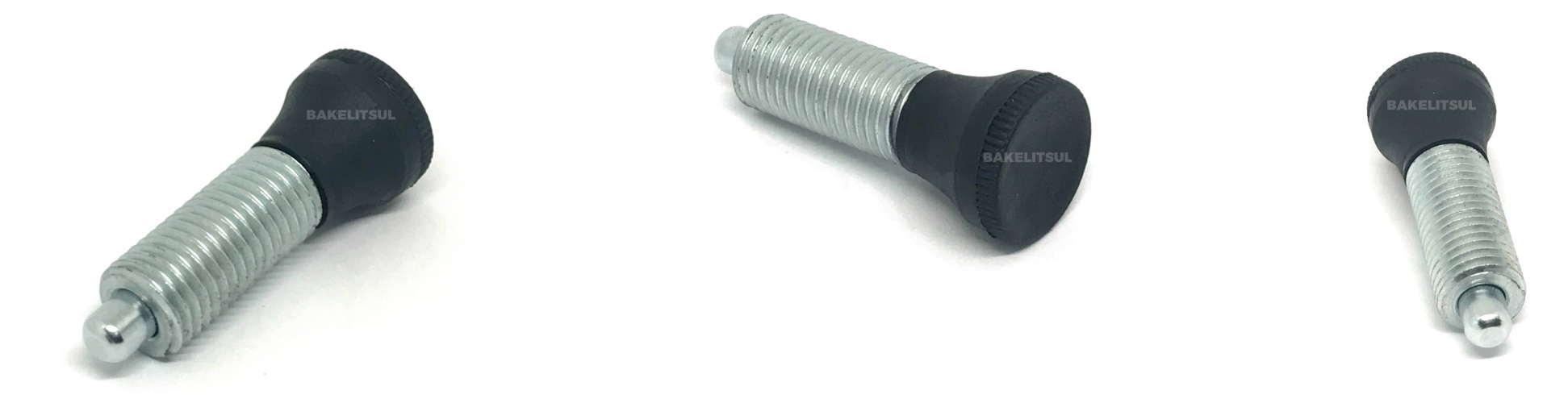

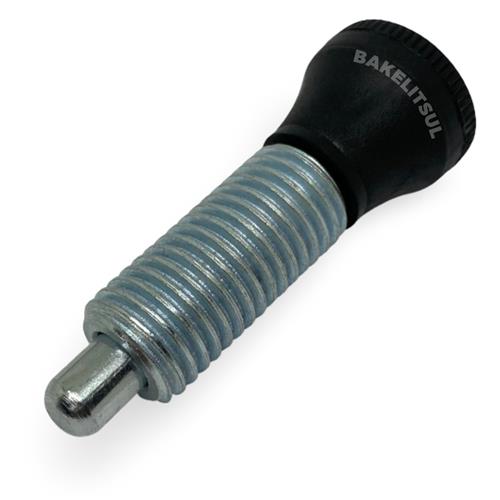

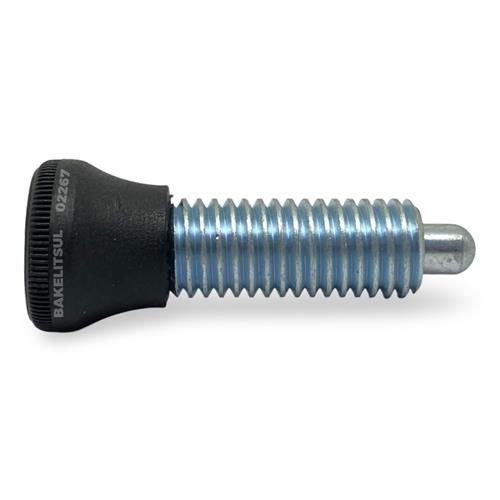

POSICIONADOR INDEXADOR H3 ROSCA TOTAL SEM PORCA

Ref: BO-H3-613A

Compra 100% Segura

Desenho técnico

Código

Valor

Quantidade

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H3-EX-20-M12-29-RAC-GN613A Desenho técnico

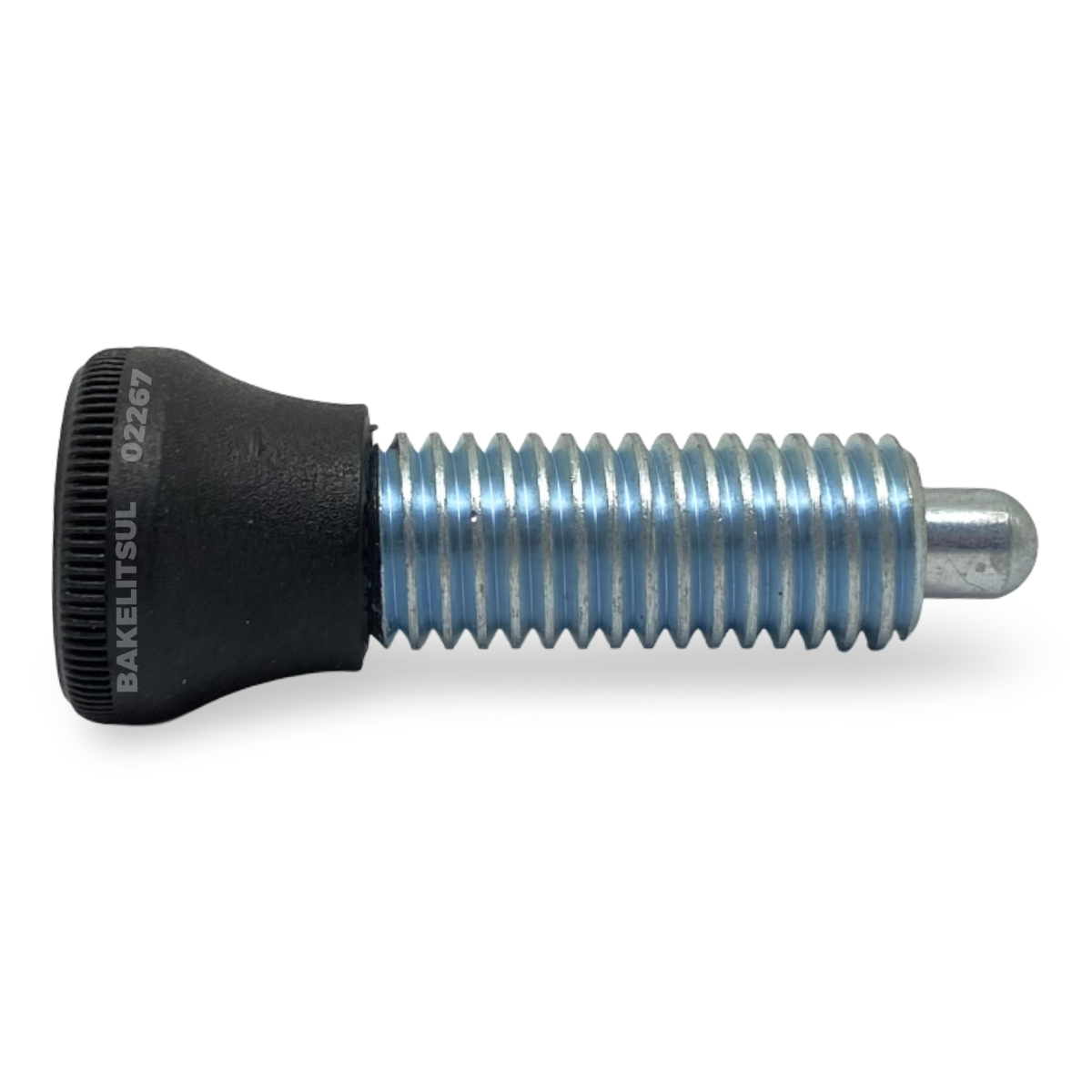

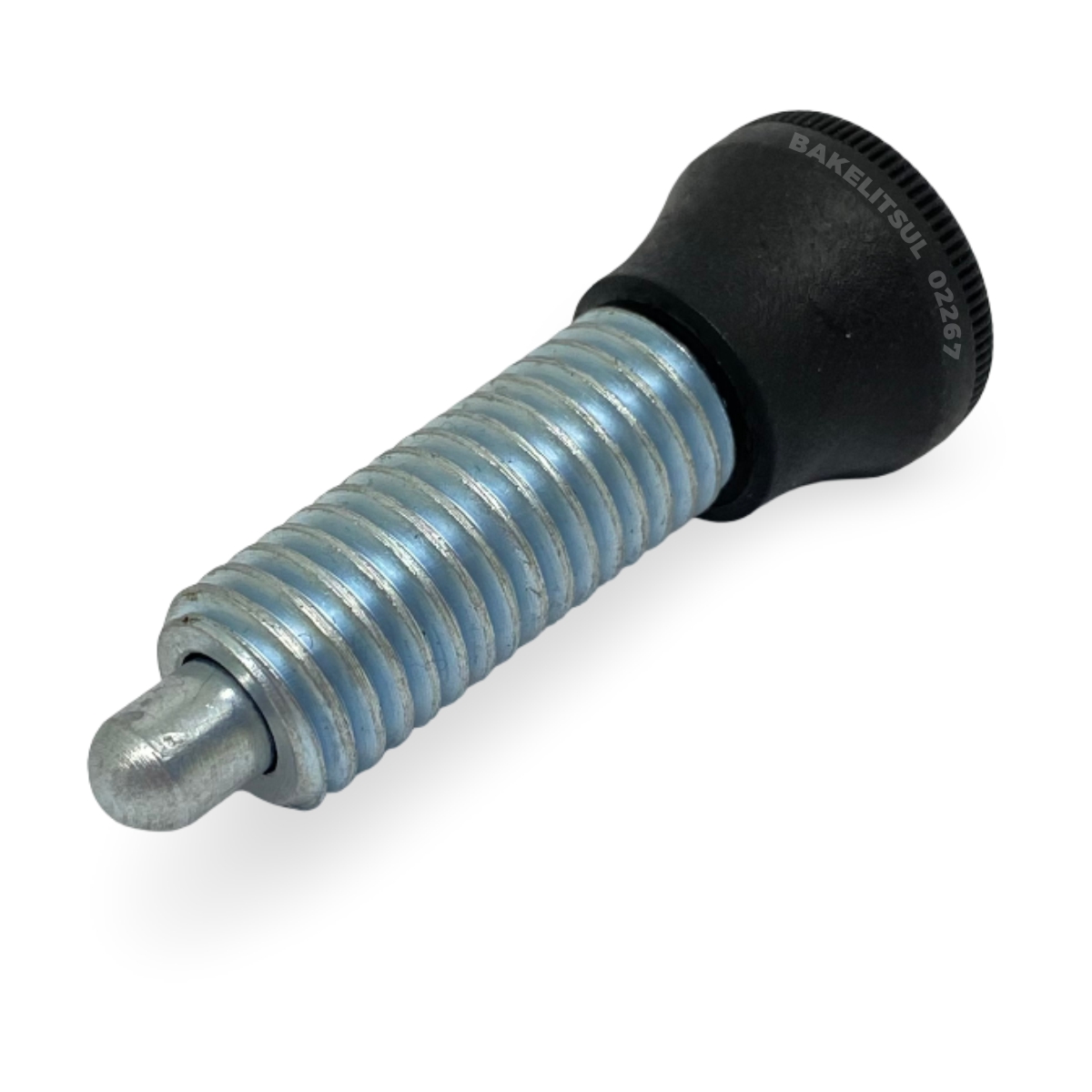

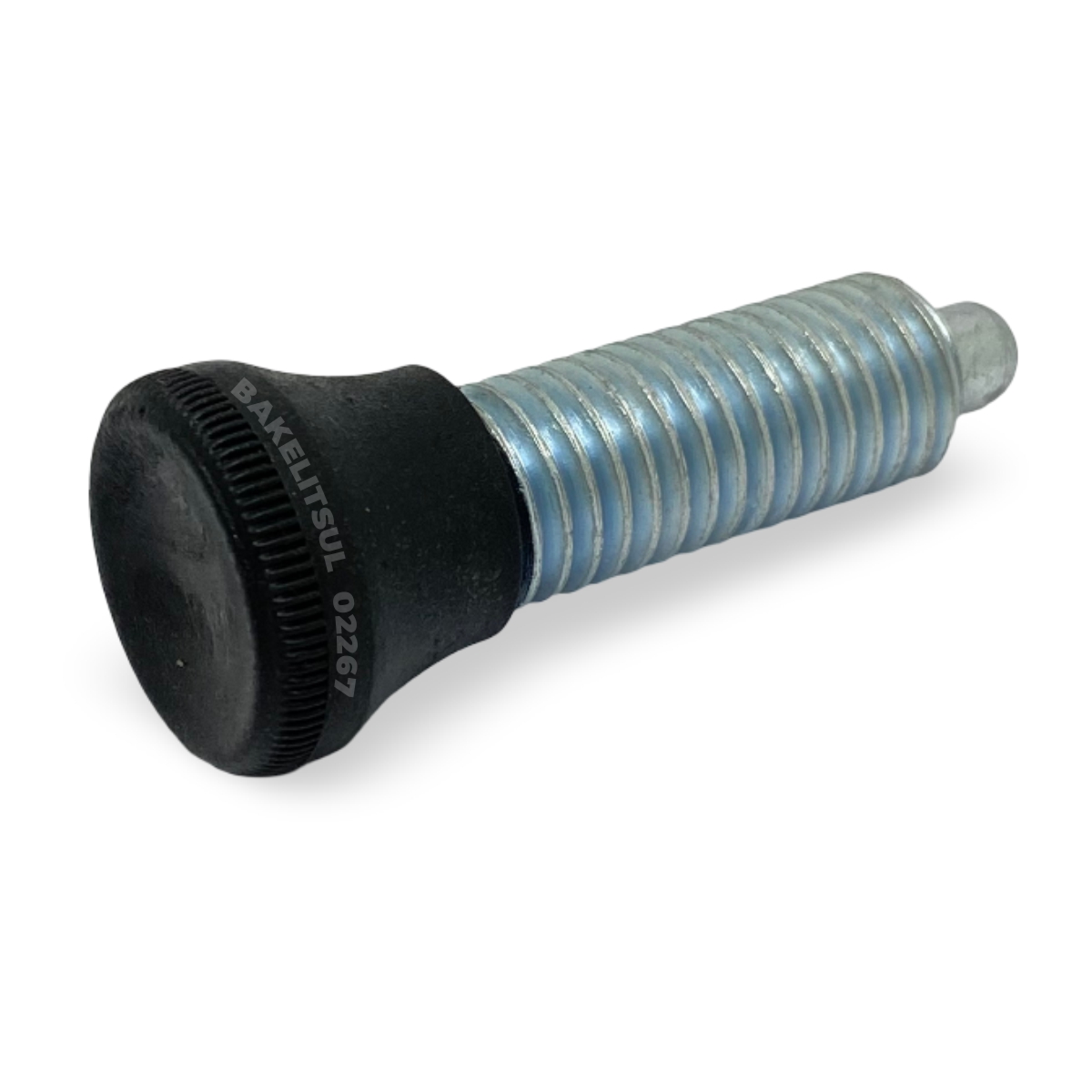

Código: 02267

BO-BOTAO-PP-H3-EX-20-M12-29-RAC-GN613A

R$ 53,38
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H3-EX-25-M16-34-RAC-GN613A(pino08) Desenho técnico

Código: 02268

BO-BOTAO-PP-H3-EX-25-M16-34-RAC-GN613A(pino08)

R$ 61,19
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H3-EX-25-M20-43-RAC-GN613A Desenho técnico

Código: 02269

BO-BOTAO-PP-H3-EX-25-M20-43-RAC-GN613A

R$ 70,52
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H3-EX-25-M20-43-RIN-GN613A Desenho técnico

Código: 05126

BO-BOTAO-PP-H3-EX-25-M20-43-RIN-GN613A

R$ 147,42
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H3-EX-25-M16-34-RIN-GN613A(pino08) Desenho técnico

Código: 05127

BO-BOTAO-PP-H3-EX-25-M16-34-RIN-GN613A(pino08)

R$ 133,23
pc

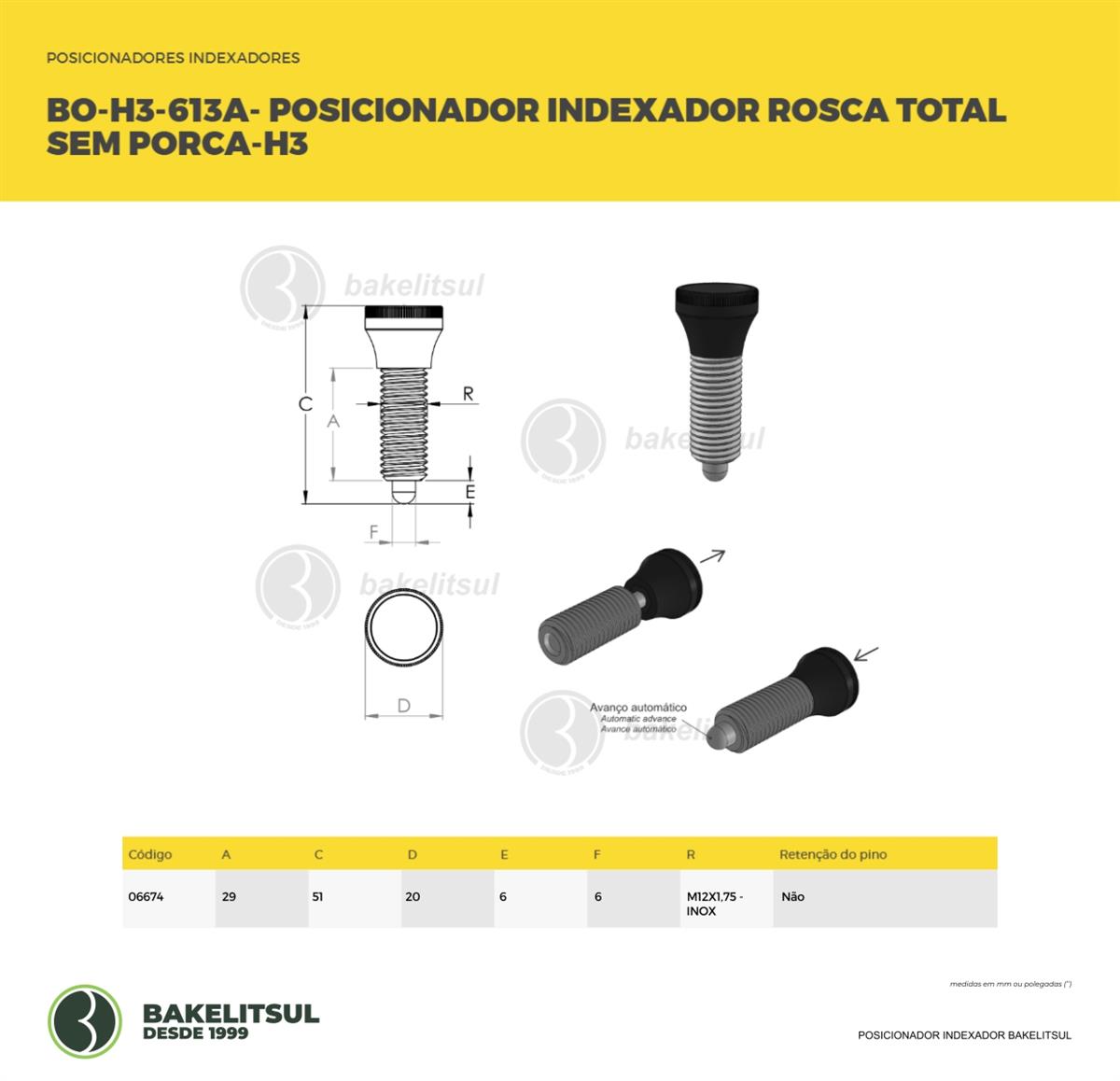

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H3-EX-20-M12-29-RIN-GN613A Desenho técnico

Código: 06674

BO-BOTAO-PP-H3-EX-20-M12-29-RIN-GN613A

R$ 120,64
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H3-EX-20-M10-24-RAC-GN613A Desenho técnico

Código: 10998

BO-BOTAO-PP-H3-EX-20-M10-24-RAC-GN613A

R$ 53,38
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H3-EX-20-M10-24-RIN-GN613A Desenho técnico

Código: 10999

BO-BOTAO-PP-H3-EX-20-M10-24-RIN-GN613A

R$ 120,64
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H3-EX-25-M16-34-RAC-GN613A(pino10) Desenho técnico

Código: 11000

BO-BOTAO-PP-H3-EX-25-M16-34-RAC-GN613A(pino10)

R$ 62,15
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-PP-H3-EX-25-M16-34-RIN-GN613A(pino10) Desenho técnico

Código: 11001

BO-BOTAO-PP-H3-EX-25-M16-34-RIN-GN613A(pino10)

R$ 135,83
pc

Total: R$ 0.000,00

Sobre o produto:

Posicionadores indexadores BakelitSul possuem mola interna para avanço e recuo automático do pino central.

Descrição

ACABAMENTO
Manípulo de acionamento fabricado em Tecnopolimer(*) com acabamento superficial texturizado em preto. Componentes metálicos em aço baixo carbono (RAC) ou aço inoxidável (RIN) AISI304.

Caracteristicas Técnicas

FIXAÇÃO
Fixação através de rosca externa.
Rosca externa conforme normas abaixo:
-Aço Baixo Carbono (RAC)
Rosca Métrica (MA): DIN 13 (ISO 965) - 6g
-Aço Inoxidável AISI 304 (RIN)
Rosca Métrica (MA): DIN 13 (ISO 965) - 6g
Aço inox austenítico, não magnético e não temperável
Tolerâncias de medidas: Tabela média conforme DIN7168
MATÉRIA-PRIMA
(*)Tecnopolimer é uma resina plástica injetada sob pressão. A sua forma molecular é (C3H6)x. Principais propriedades: Elevada resistência química e a solventes; Alta resistência à fratura por flexão ou fadiga; Boa resistência ao impacto acima de 15 °C; Boa estabilidade térmica.
—--Aço baixo carbono (RAC)
Norma de equivalência W Nr 1.0715
—--Aço Inoxidável (RIN) AISI304
NormaS de equivalência: ABNT-SAE-AISI 304 / W Nr 1.0715 / DIN ~X5CrNi18 9 / JIS: ~SUS304 / BS: 2333
USO
Botão posicionador indexador, com mola para avanço e recuo automático do pino interno. Utilizado para localizar, fechar, travar ou centralizar partes de máquinas e equipamentos em geral, mobília médico/hospitalar, equipamentos gastronômicos, aparelhos musicais, aparelhos de ginástica, etc.
