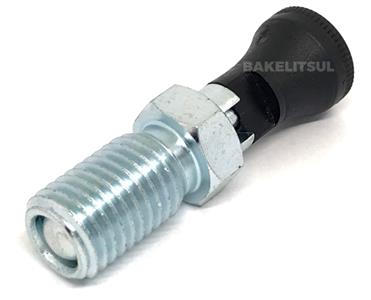

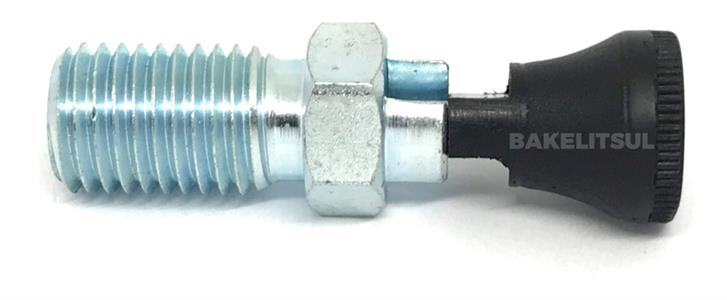

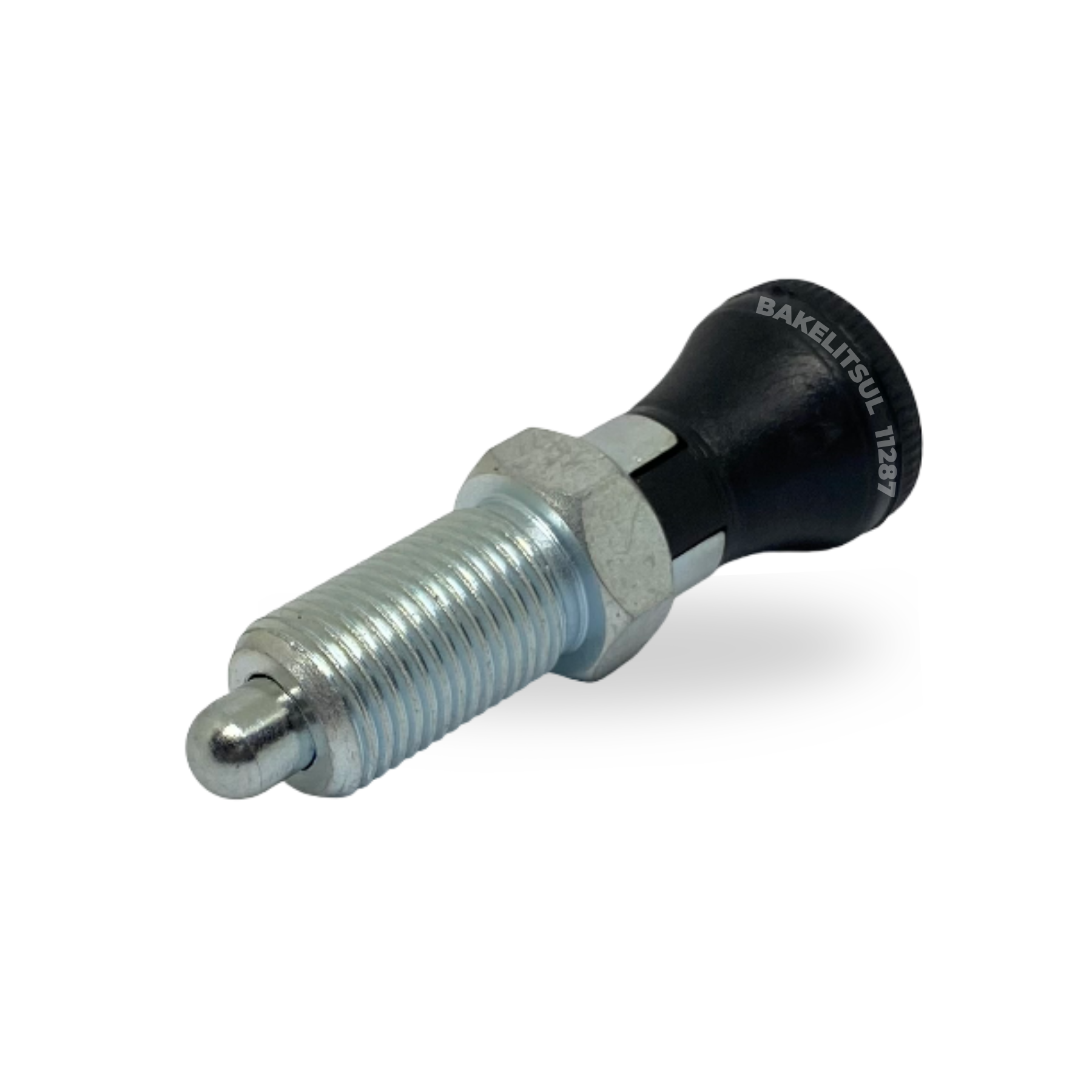

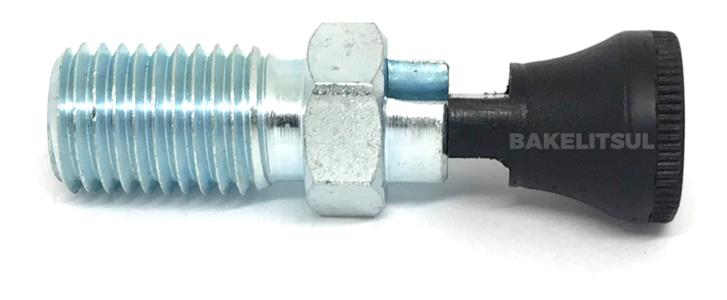

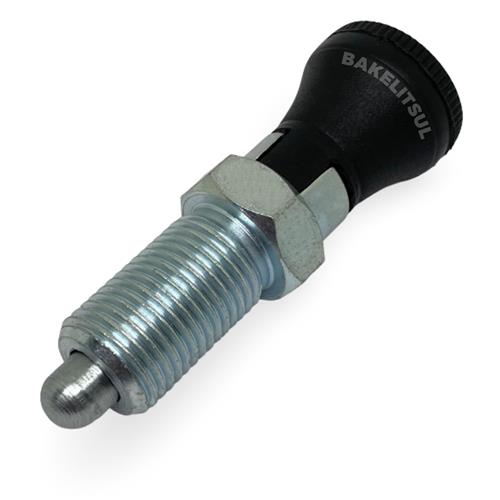

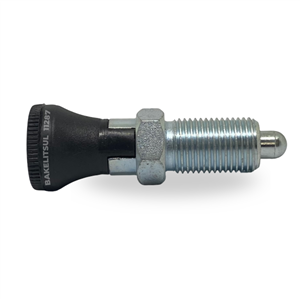

POSICIONADOR INDEXADOR H4 SEXTAVADO MÉTRICO FINO TRAVA SEM PORCA
Ref: BO-H4-617.1AMF
Compra 100% Segura
Código
Valor
Quantidade

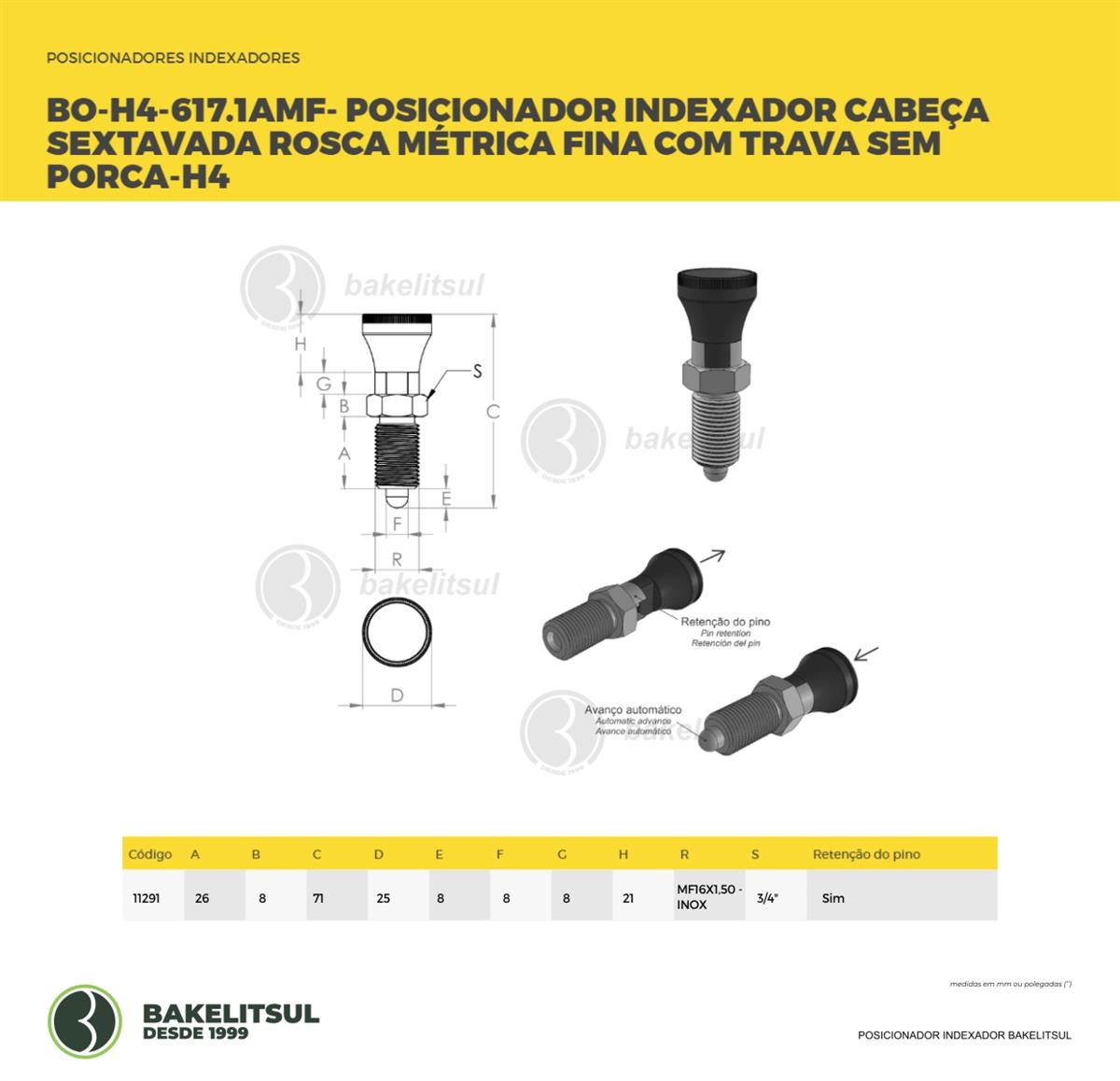

Desenho técnico

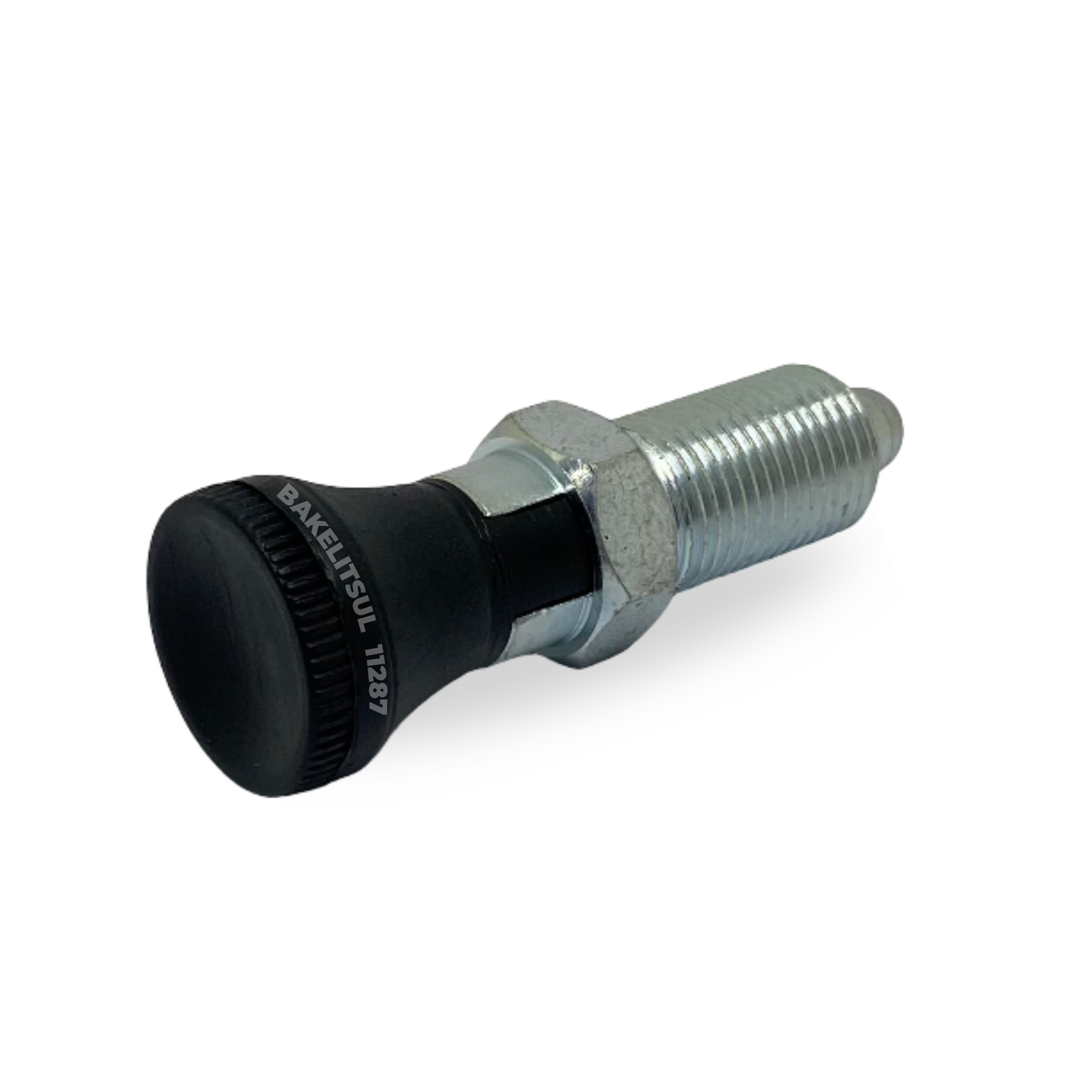

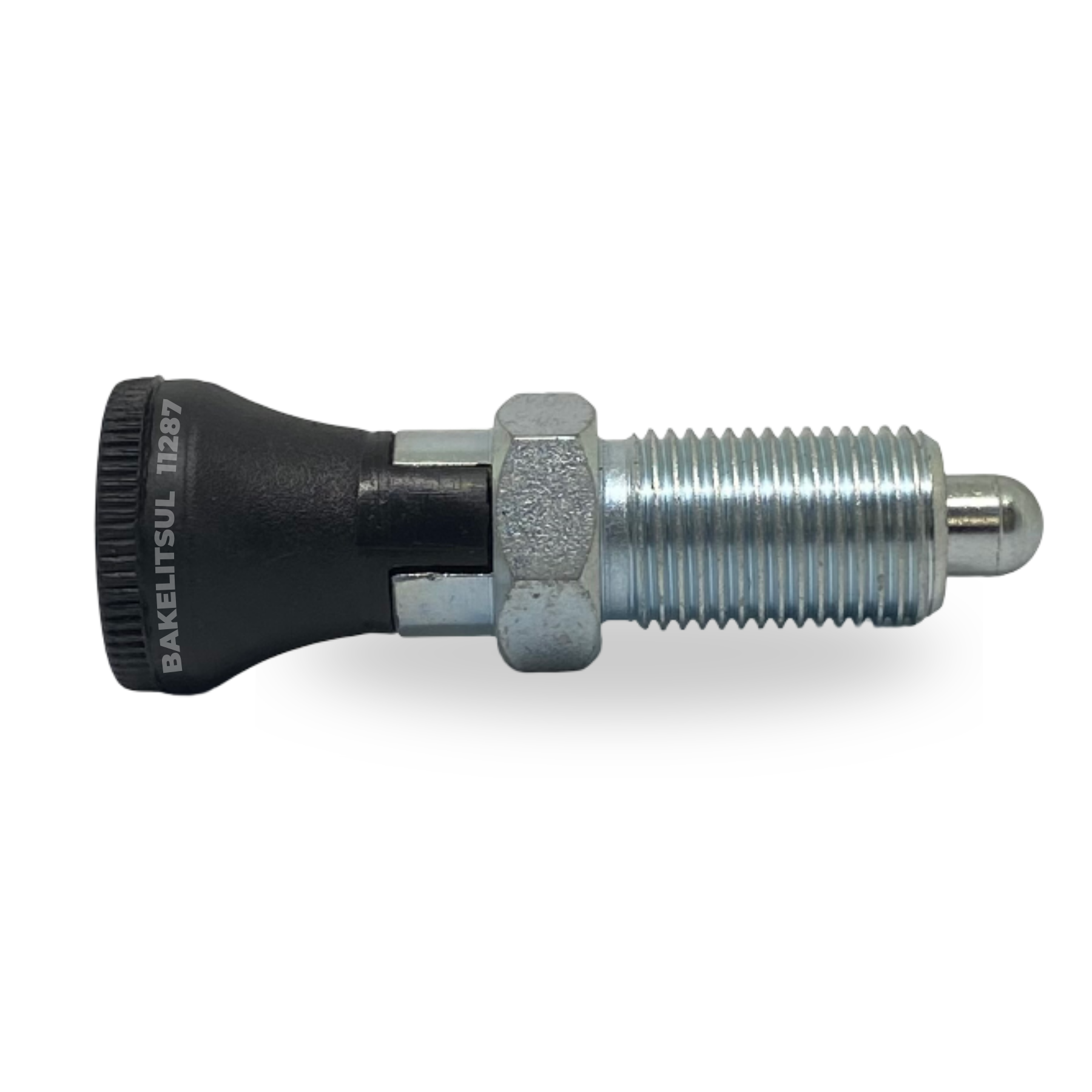

Código: 11287
BO-BOTAO-PP-H4-EX-25-MF16X1,5-26-RAC-GN617.1A C/ TRAVA(pino08)
R$ 139,72
pc
Desenho técnico
Código: 11288
BO-BOTAO-PP-H4-EX-25-MF16X1,5-26-RAC-GN617.1A C/ TRAVA(pino10)
R$ 139,72
pc
Desenho técnico
Código: 11291
BO-BOTAO-PP-H4-EX-25-MF16X1,5-26-RIN-GN617.1A C/ TRAVA(pino08)
R$ 229,22
pc
Desenho técnico
Código: 11292
BO-BOTAO-PP-H4-EX-25-MF16X1,5-26-RIN-GN617.1A C/ TRAVA(pino10)
R$ 232,13
pc
Total: R$ 0.000,00
Sobre o produto:

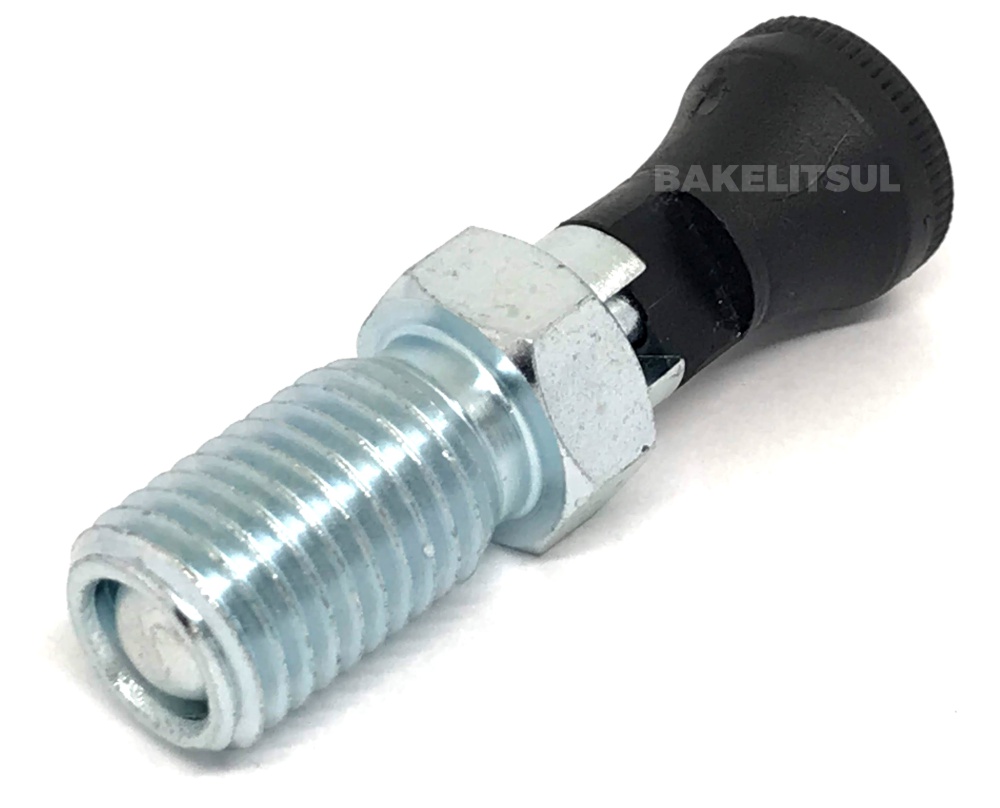

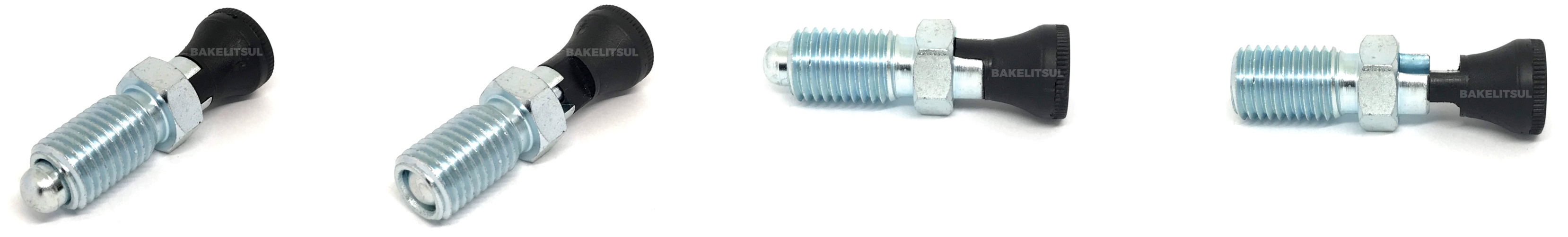

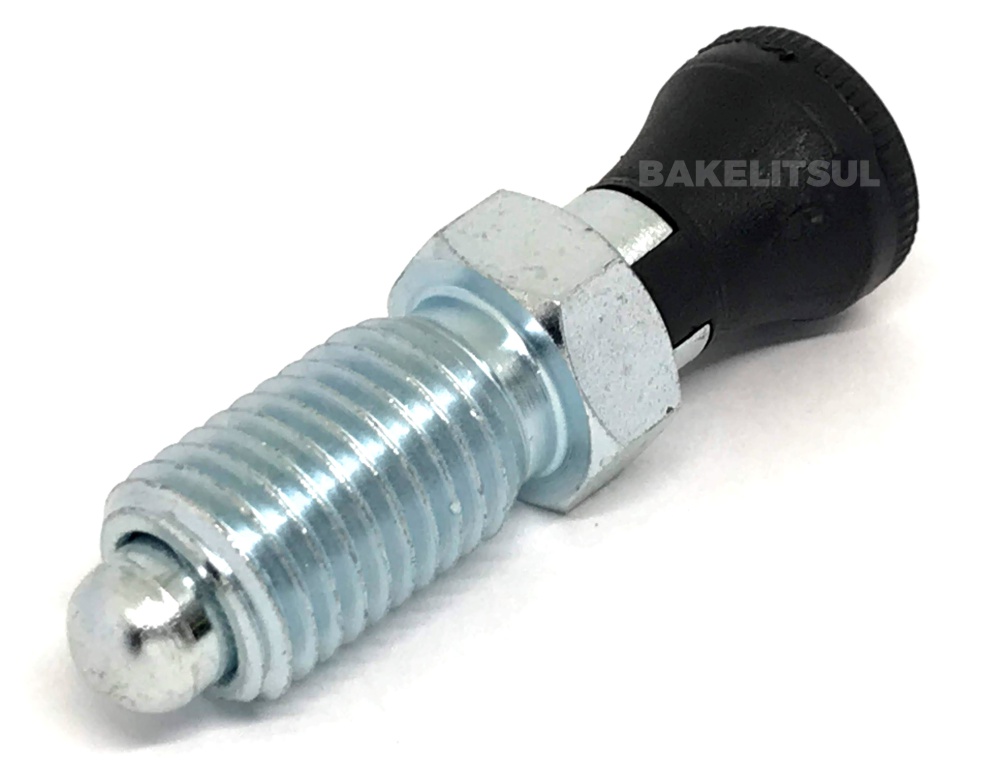

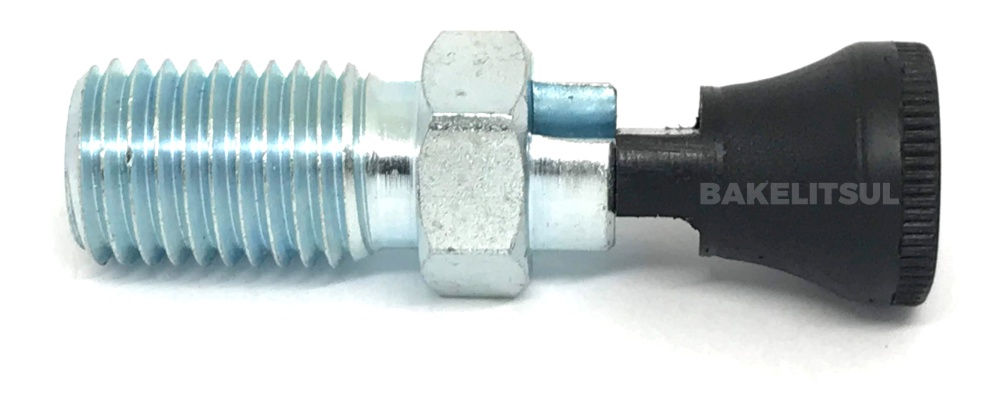

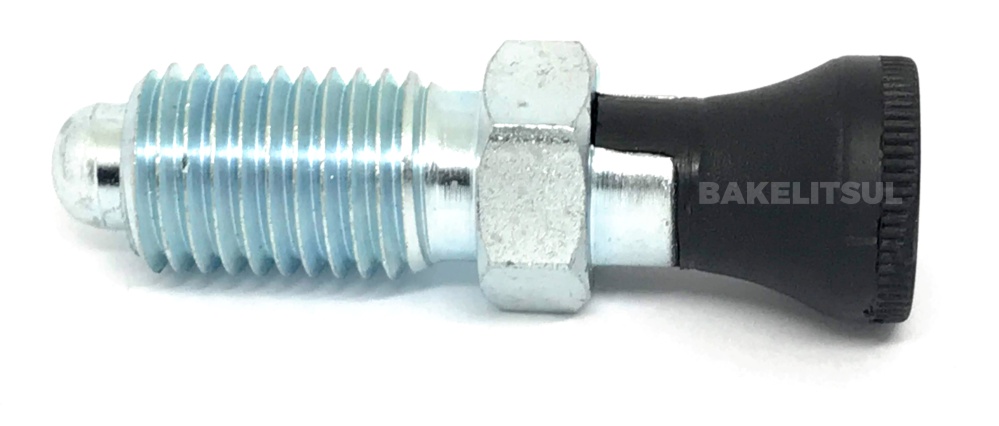

Posicionadores indexadores BakelitSul possuem mola interna para avanço e recuo automático do pino central.
Descrição
ACABAMENTO
Manípulo de acionamento fabricado em Tecnopolimer(*) com acabamento superficial texturizado em preto. Componentes metálicos em aço baixo carbono (RAC) ou aço inoxidável (RIN) AISI304.
Caracteristicas Técnicas
FIXAÇÃO
Fixação através de rosca externa.
Rosca externa conforme normas abaixo:
-Aço Baixo Carbono (RAC)
Rosca métrica fina: DIN 13. ISO 724/965.1
-Aço Inoxidável AISI 304 (RIN)
Rosca métrica fina: DIN 13. ISO 724/965.1
Aço inox austenítico, não magnético e não temperável
Tolerâncias de medidas: Tabela média conforme DIN7168
MATÉRIA-PRIMA
(*)Tecnopolimer é uma resina plástica injetada sob pressão. A sua forma molecular é (C3H6)x. Principais propriedades: Elevada resistência química e a solventes; Alta resistência à fratura por flexão ou fadiga; Boa resistência ao impacto acima de 15 °C; Boa estabilidade térmica.
—--Aço baixo carbono (RAC)
Norma de equivalência W Nr 1.0715
—--Aço Inoxidável (RIN) AISI304
NormaS de equivalência: ABNT-SAE-AISI 304 / W Nr 1.0715 / DIN ~X5CrNi18 9 / JIS: ~SUS304 / BS: 2333
USO
Botão posicionador indexador, com mola para avanço e recuo automático do pino interno. Utilizado para localizar, fechar, travar ou centralizar partes de máquinas e equipamentos em geral, mobília médico/hospitalar, equipamentos gastronômicos, aparelhos musicais, aparelhos de ginástica, etc.
O modelo H4 possui estágio de travamento do pino quando este estiver retraído, desta maneira o operador pode ajustar o equipamento pelo tempo que for necessário, depois basta girar o manípulo que ele voltará a fazer o travamento automático.
