Posicionadores

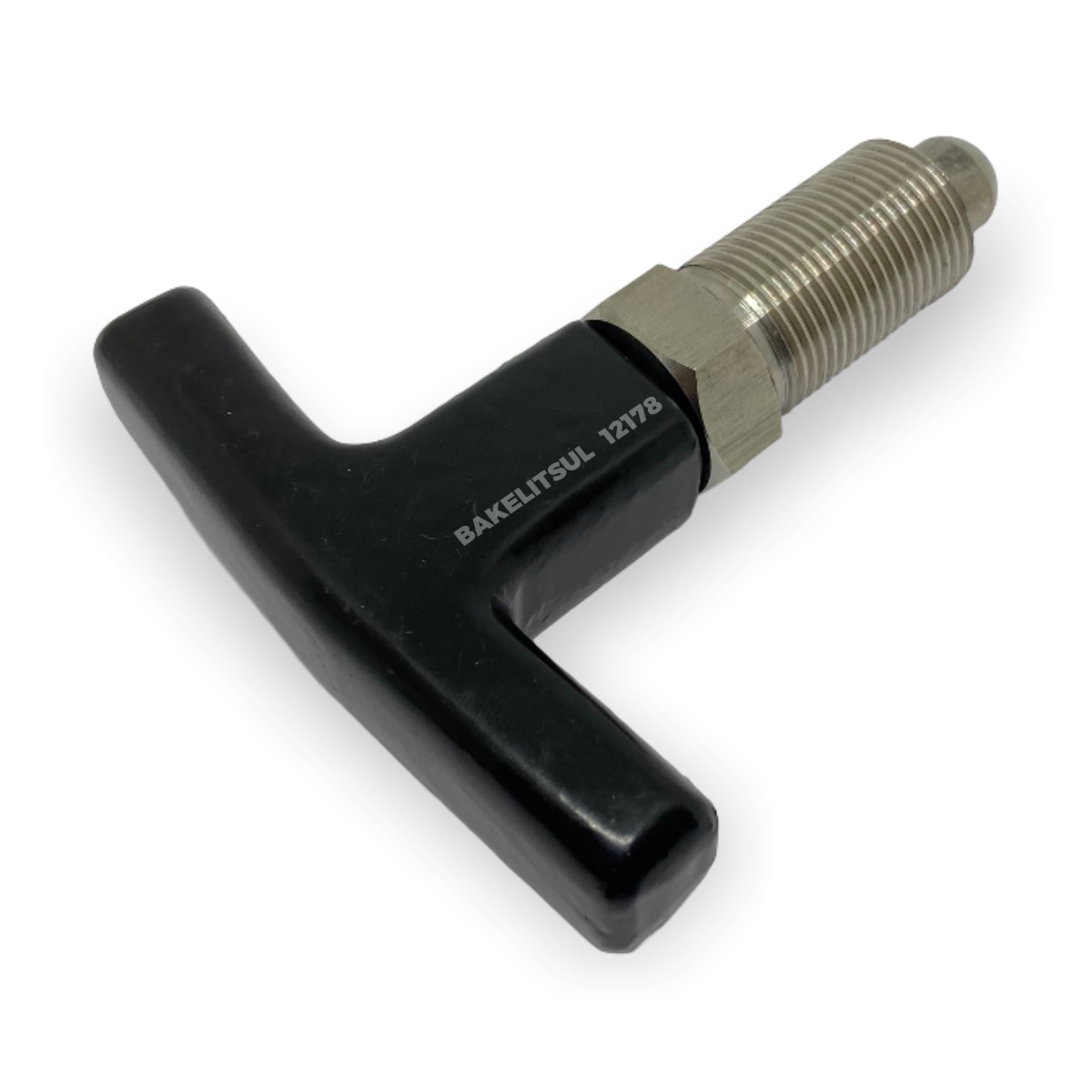

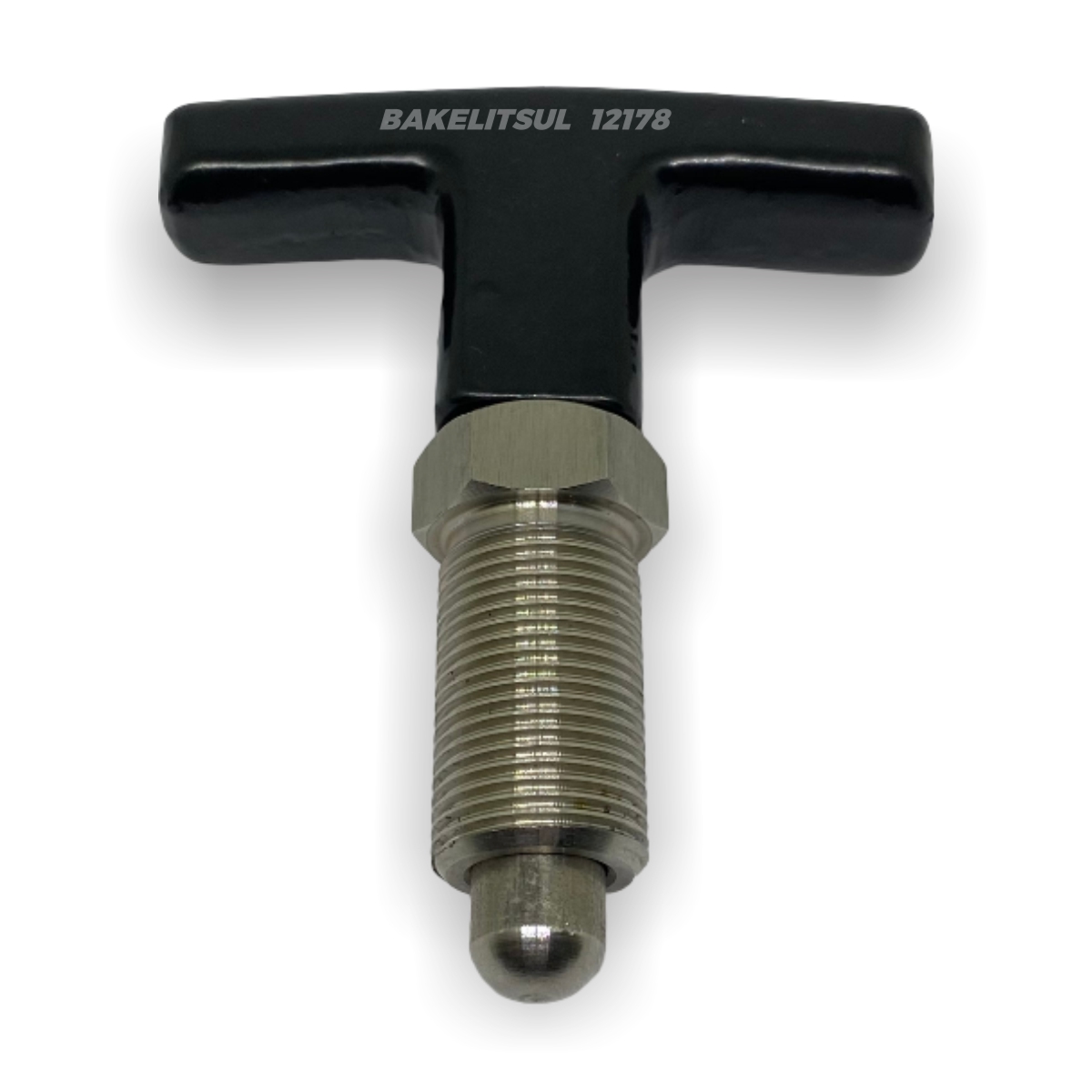

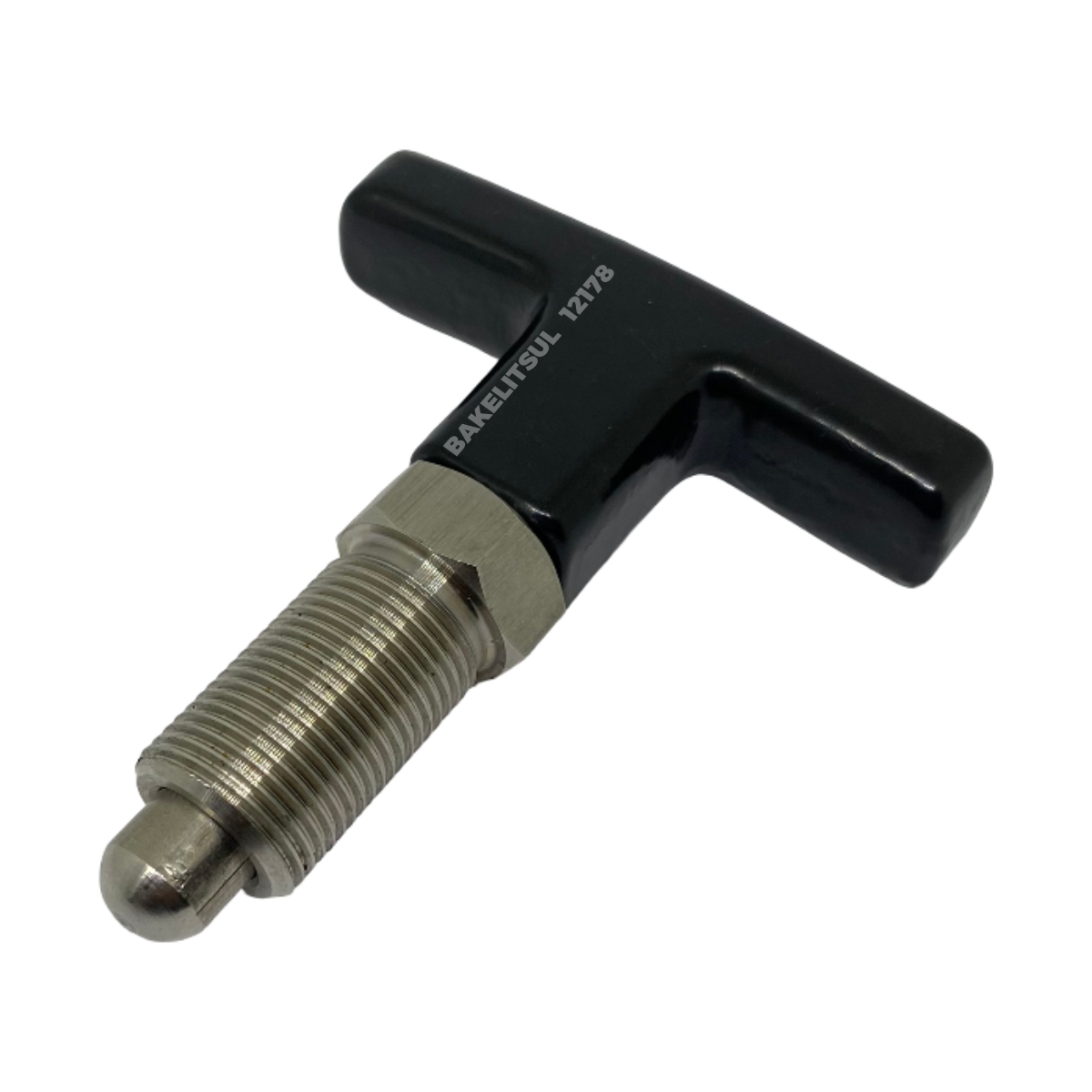

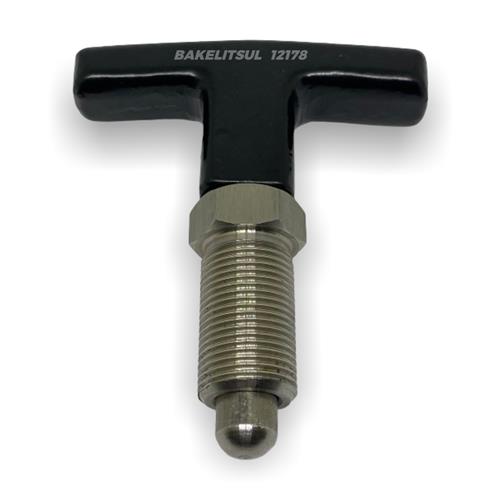

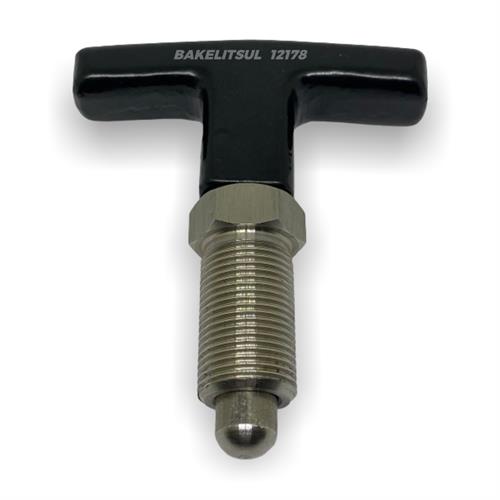

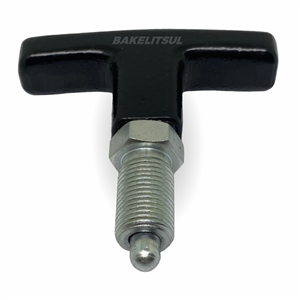

POSICIONADOR INDEXADOR H817.4A ALÇA T MÉTRICO FINO SEM PORCA

Ref: BO-H817.4AMF

Compra 100% Segura

Desenho técnico

Código

Valor

Quantidade

Clique aqui para visualizar a imagem técnica BO-BOTAO-AL-H817.4A-EX-83-MF16X1,5-26-RAC-(PINO 8) Desenho técnico

Código: 12173

BO-BOTAO-AL-H817.4A-EX-83-MF16X1,5-26-RAC-(PINO 8)

R$ 148,85
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-AL-H817.4A-EX-83-MF16X1,5-26-RAC-(PINO 10) Desenho técnico

Código: 12174

BO-BOTAO-AL-H817.4A-EX-83-MF16X1,5-26-RAC-(PINO 10)

R$ 149,91
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-AL-H817.4A-EX-83-MF16X1,5-26-RIN-(PINO 8) Desenho técnico

Código: 12175

BO-BOTAO-AL-H817.4A-EX-83-MF16X1,5-26-RIN-(PINO 8)

R$ 157,87
pc

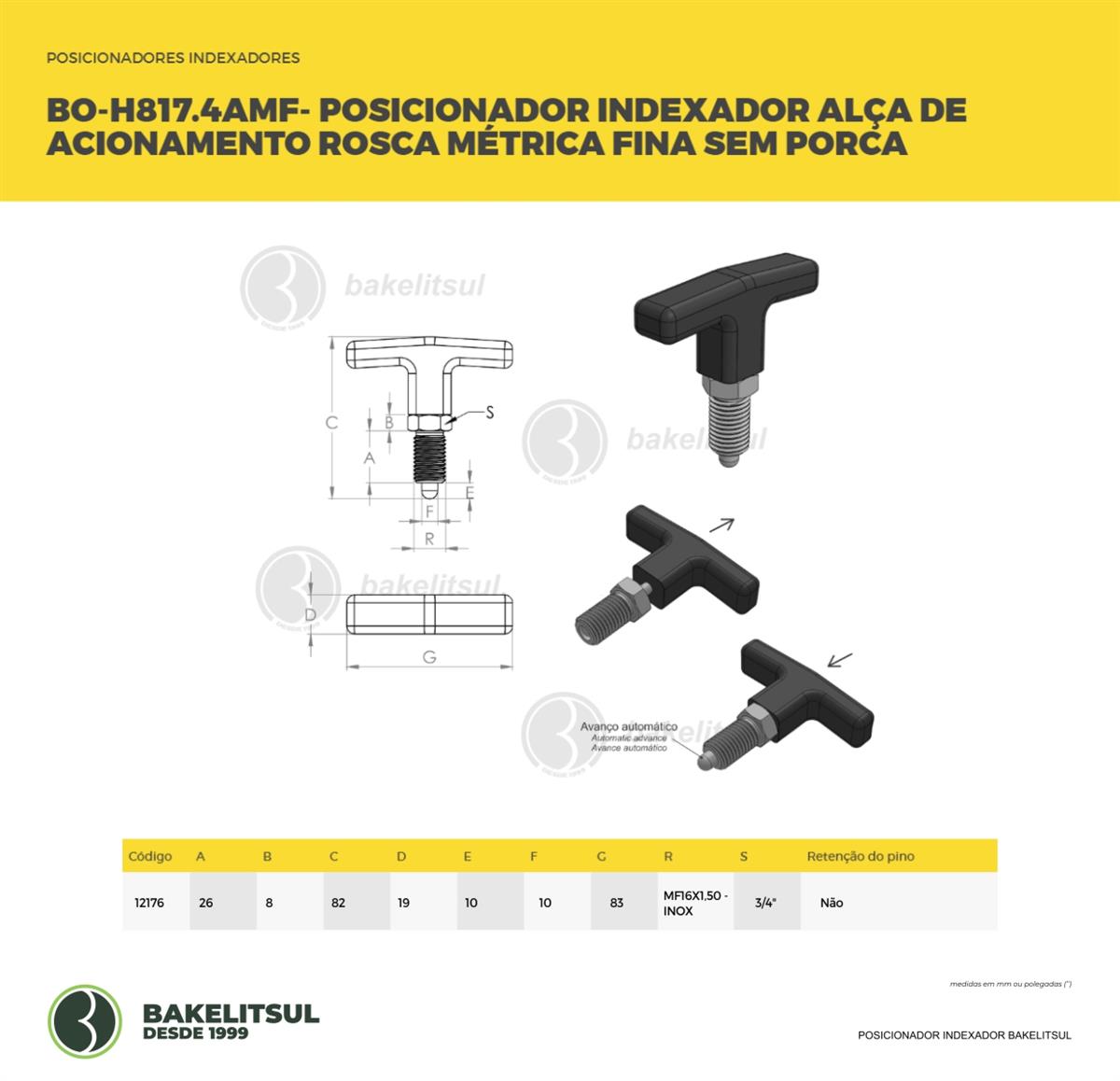

Clique aqui para visualizar a imagem técnica BO-BOTAO-AL-H817.4A-EX-83-MF16X1,5-26-RIN-(PINO 10) Desenho técnico

Código: 12176

BO-BOTAO-AL-H817.4A-EX-83-MF16X1,5-26-RIN-(PINO 10)

R$ 221,49
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-AL-H817.4A-EX-83-MF20X1,5-33-RAC- Desenho técnico

Código: 12177

BO-BOTAO-AL-H817.4A-EX-83-MF20X1,5-33-RAC-

R$ 225,86
pc

Clique aqui para visualizar a imagem técnica BO-BOTAO-AL-H817.4A-EX-83-MF20X1,5-33-RIN- Desenho técnico

Código: 12178

BO-BOTAO-AL-H817.4A-EX-83-MF20X1,5-33-RIN-

R$ 236,48
pc

Total: R$ 0.000,00

comprar

Sobre o produto:

Posicionadores indexadores BakelitSul possuem mola interna para avanço e recuo automático do pino central.

Descrição

ACABAMENTO
Alça de acionamento fabricado em alumínio(*) com acabamento superficial liso em preto. Componentes metálicos em aço carbono (RAC) ou aço inoxidável (RIN) AISI304.

Caracteristicas Técnicas

FIXAÇÃO
Fixação através de rosca externa.
Rosca externa conforme normas abaixo:
-Aço Baixo Carbono (RAC)
Rosca métrica fina: DIN 13. ISO 724/965.1
-Aço Inoxidável AISI 304 (RIN)
Rosca métrica fina: DIN 13. ISO 724/965.1
Aço inox austenítico, não magnético e não temperável
Tolerâncias de medidas: Tabela média conforme DIN7168
MATÉRIA-PRIMA
(*)Alumínio
Resistência tração (Mpa)=264
Dureza (500/10HB) (c)=85
Densidade (g/cm³)=2,713
—--Aço baixo carbono (RAC)
Norma de equivalência W Nr 1.0715
—--Aço Inoxidável (RIN) AISI304
NormaS de equivalência: ABNT-SAE-AISI 304 / W Nr 1.0715 / DIN ~X5CrNi18 9 / JIS: ~SUS304 / BS: 2333
USO
Botão posicionador indexador, com mola para avanço e recuo automático do pino interno. Utilizado para localizar, fechar, travar ou centralizar partes de máquinas e equipamentos em geral, mobília médico/hospitalar, equipamentos gastronômicos, aparelhos musicais, aparelhos de ginástica, etc.
