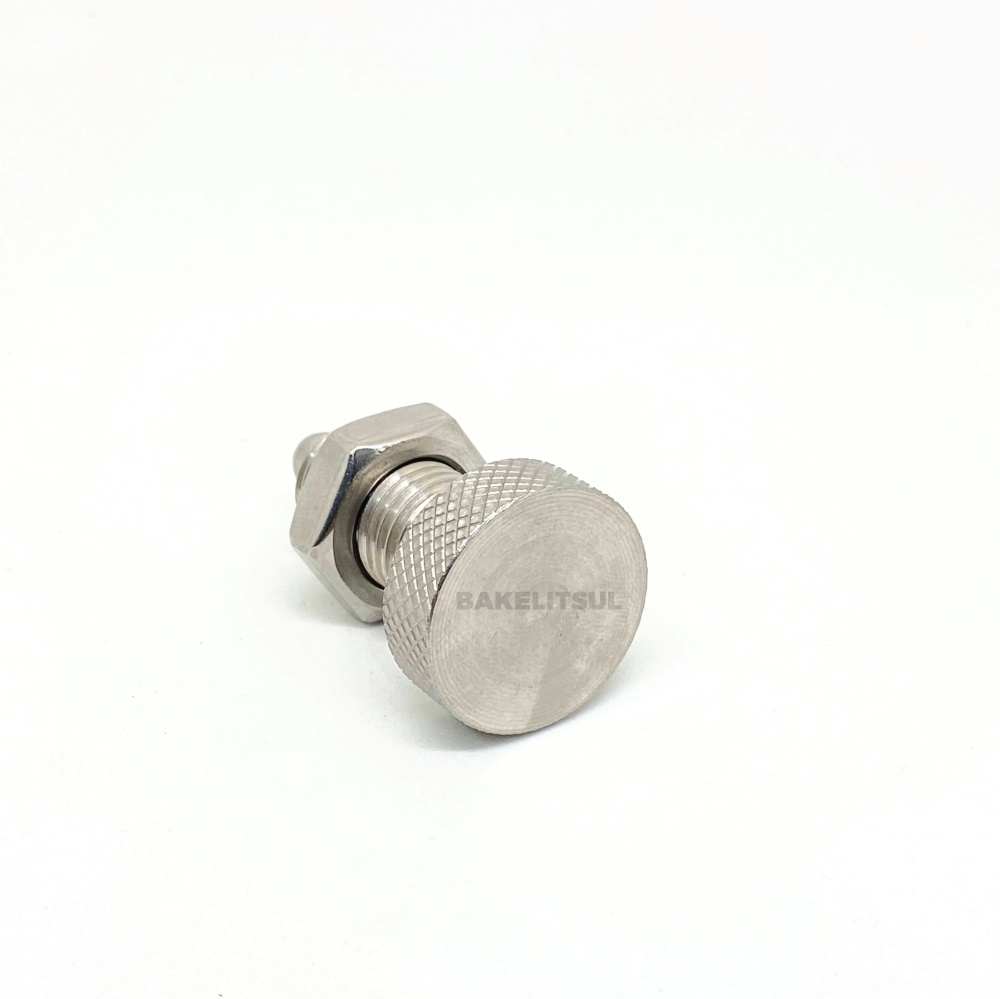

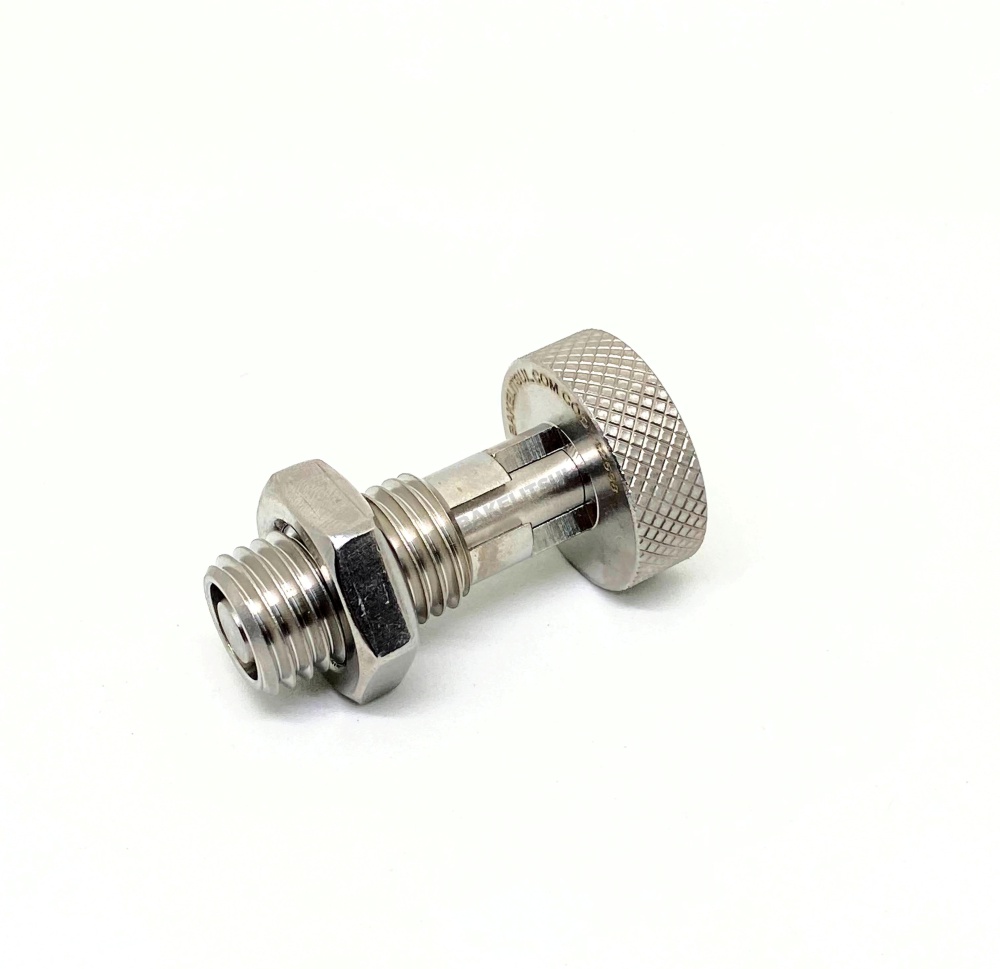

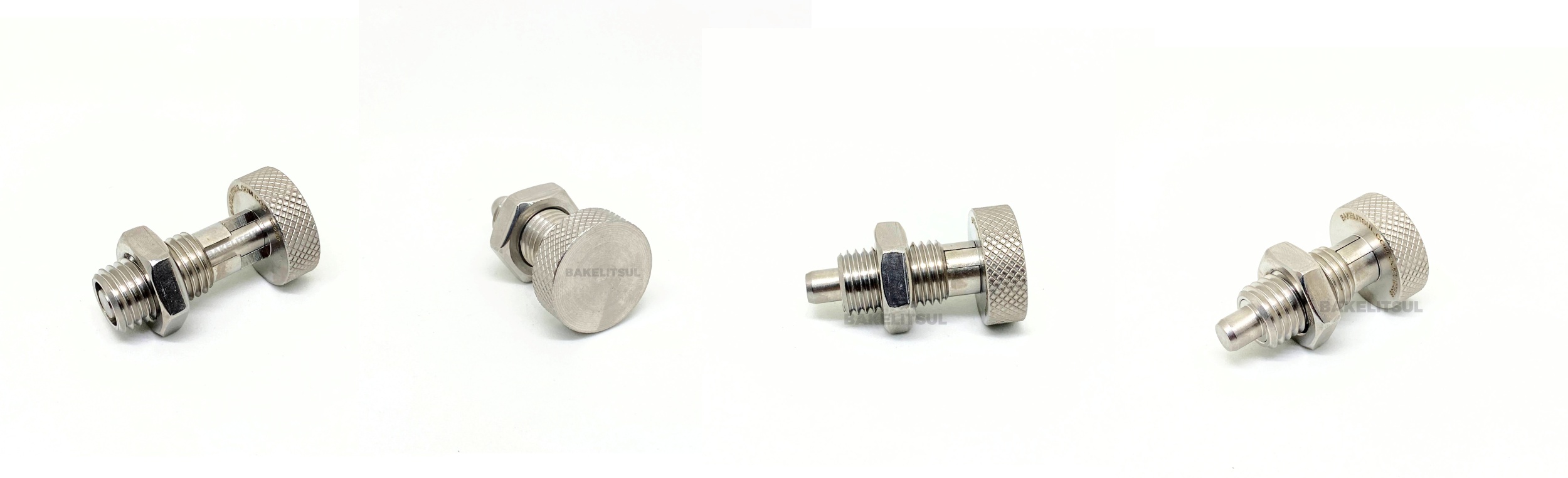

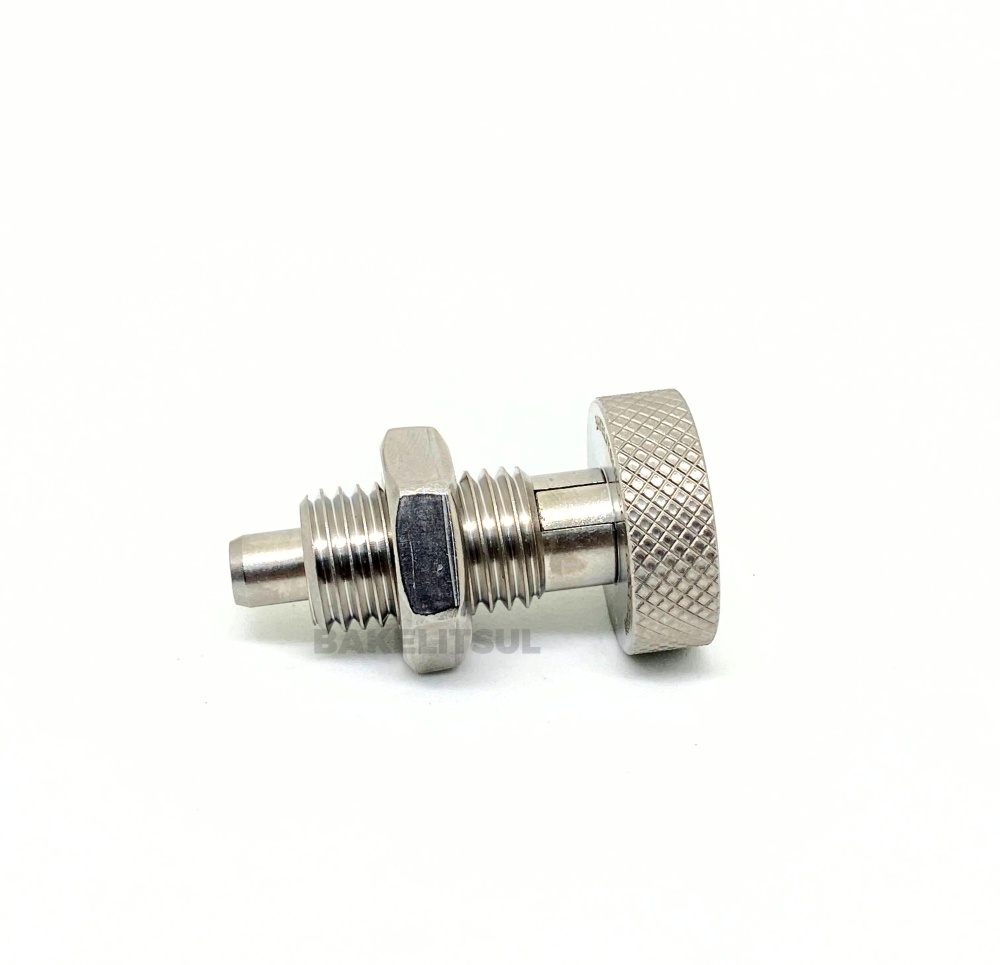

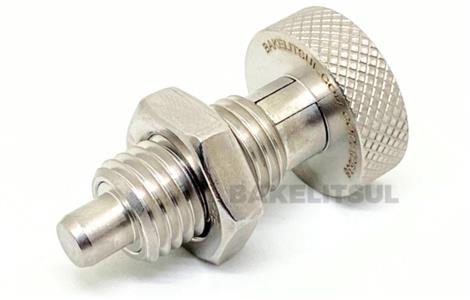

POSICIONADOR INDEXADOR INOX COM TRAVA BO-CLN

Ref: BO-CLN

Compra 100% Segura

Desenho técnico

Código

Valor

Quantidade

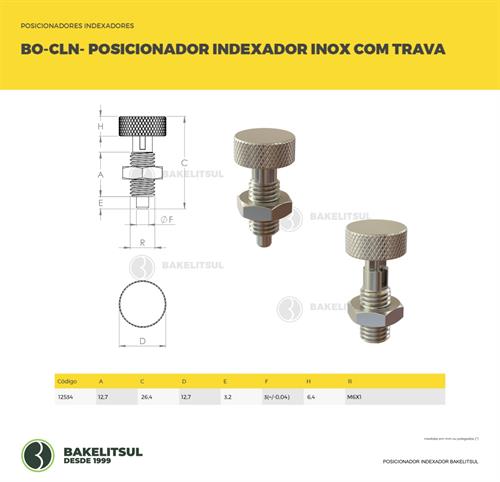

Clique aqui para visualizar a imagem técnica BO-BOTÃO-AI-CLN-EX-12,7-M6-12,7-RIN-INOX C/TRAVA Desenho técnico

Código: 12534

BO-BOTÃO-AI-CLN-EX-12,7-M6-12,7-RIN-INOX C/TRAVA

R$ 96,10
pc

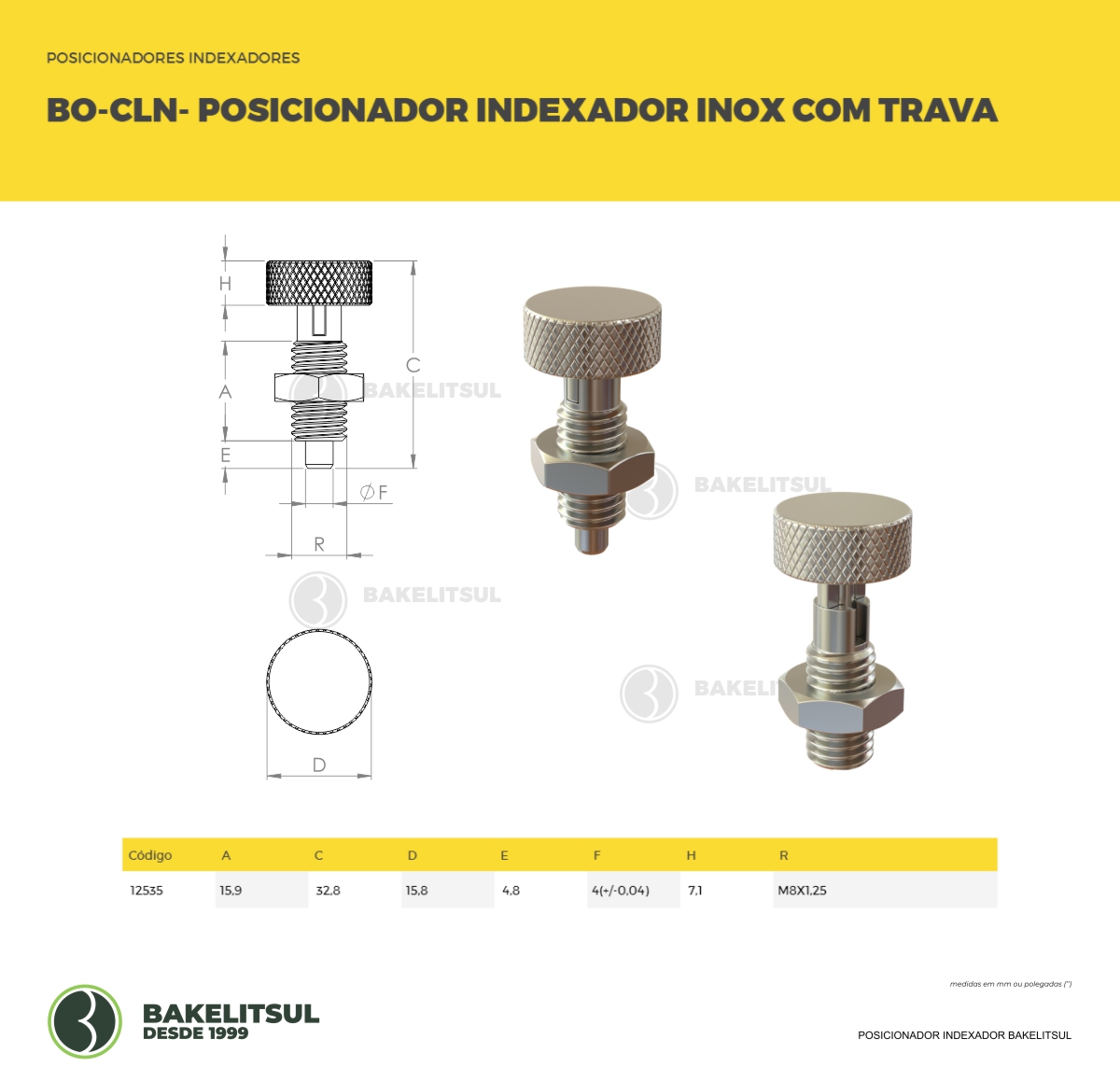

Clique aqui para visualizar a imagem técnica BO-BOTÃO-AI-CLN-EX-15,8-M8-15,9-RIN-INOX C/TRAVA Desenho técnico

Código: 12535

BO-BOTÃO-AI-CLN-EX-15,8-M8-15,9-RIN-INOX C/TRAVA

R$ 120,12
pc

Clique aqui para visualizar a imagem técnica BO-BOTÃO-AI-CLN-EX-19-M10-19-RIN-INOX C/TRAVA Desenho técnico

Código: 12536

BO-BOTÃO-AI-CLN-EX-19-M10-19-RIN-INOX C/TRAVA

R$ 146,50
pc

Clique aqui para visualizar a imagem técnica BO-BOTÃO-AI-CLN-EX-25,4-M12-22,2-RIN-INOX C/TRAVA Desenho técnico

Código: 12537

BO-BOTÃO-AI-CLN-EX-25,4-M12-22,2-RIN-INOX C/TRAVA

R$ 157,82
pc

Clique aqui para visualizar a imagem técnica BO-BOTÃO-AI-CLN-EX-28,6-M16-25,4-RIN-INOX C/TRAVA Desenho técnico

Código: 12538

BO-BOTÃO-AI-CLN-EX-28,6-M16-25,4-RIN-INOX C/TRAVA

R$ 234,39
pc

Total: R$ 0.000,00

Sobre o produto:

Posicionadores indexadores BakelitSul possuem mola interna para avanço e recuo automático do pino central.

Arquivos para download

Descrição

ACABAMENTO
Manípulo de acionamento, rosca externa e pino e mola interna em aço inoxidável AISI 304 acabamento natural do inox.

Caracteristicas Técnicas

FIXAÇÃO
Fixação através de rosca externa.
-Aço Inoxidável AISI 304 (RIN)
Rosca Métrica (MA): DIN 13 (ISO 965) - 6g
Aço inox austenítico, não magnético e não temperável
MATÉRIA-PRIMA
-Aço Inoxidável AISI304
NormaS de equivalência: ABNT-SAE-AISI 304 / W Nr 1.0715 / DIN ~X5CrNi18 9 / JIS: ~SUS304 / BS: 2333
C(carbono)máx=0,08
Si(silício)máx=0,75
Mn(manganês)máx=2,00
P(fósforo)máx=0,045
S(enxofre)máx=0,030
Ni(níquel)=8,00-10,50
Cr(cromo)=18,00-20,00
N(nitrogênio)máx=0,10
USO
Botão posicionador indexador, com mola para avanço e recuo automático do pino interno. Utilizado para localizar, fechar, travar ou centralizar partes de máquinas e equipamentos em geral, mobília médico/hospitalar, equipamentos gastronômicos, aparelhos musicais, aparelhos de ginástica, etc. O modelo BO-CLM possui estágio de travamento do pino quando este estiver retraído, desta maneira o operador pode ajustar o equipamento pelo tempo que for necessário, depois basta girar o manípulo que ele voltará a fazer o travamento automático.
