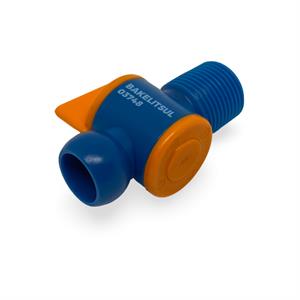

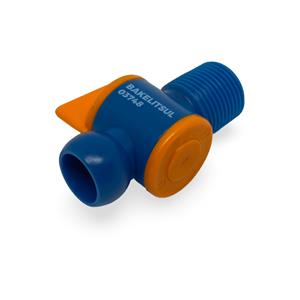

VÁLVULA ROSCA EXTERNA PARA FLEXÍVEL PLÁSTICO LB-JP-VAL
Ref: LB-JP-VAL
Compra 100% Segura
Código
Valor
Quantidade

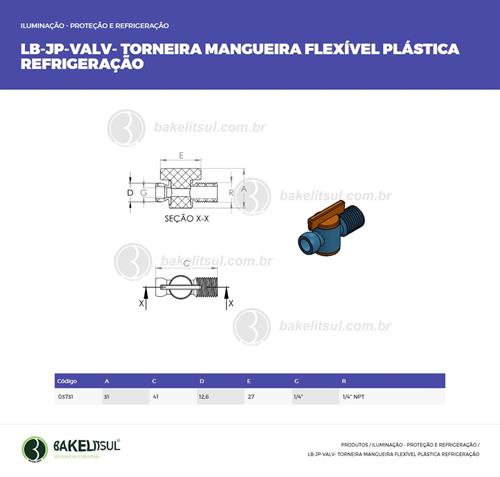

Desenho técnico

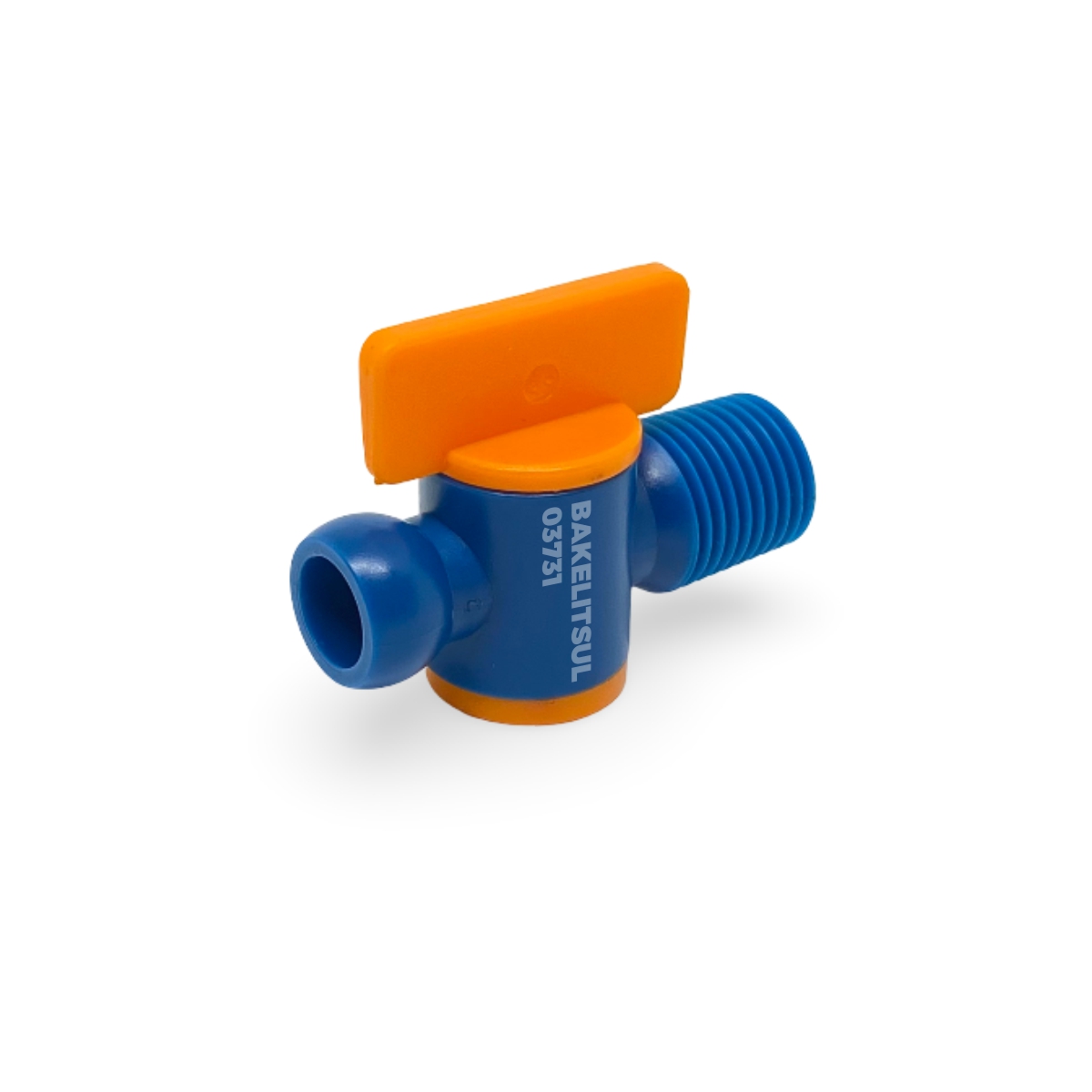

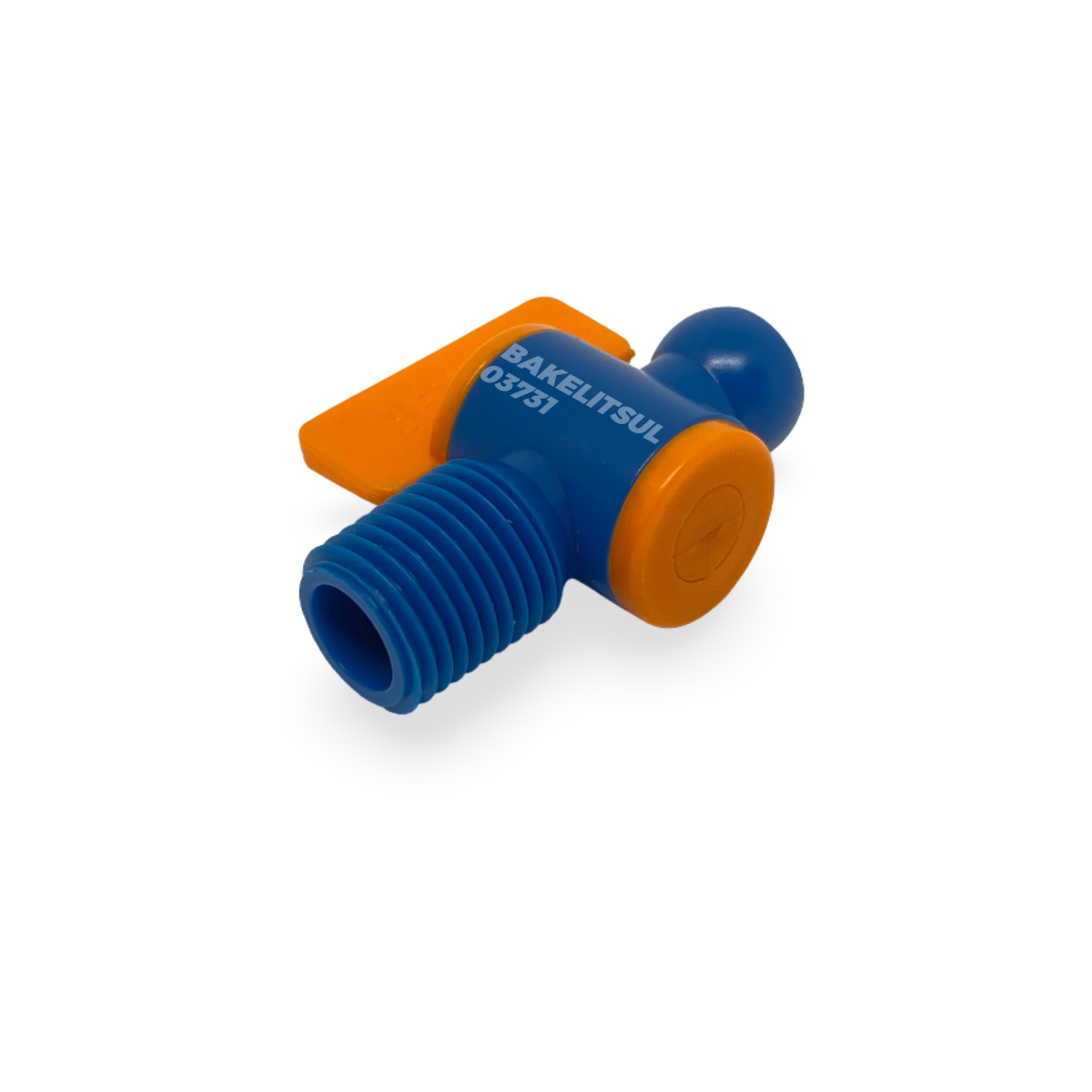

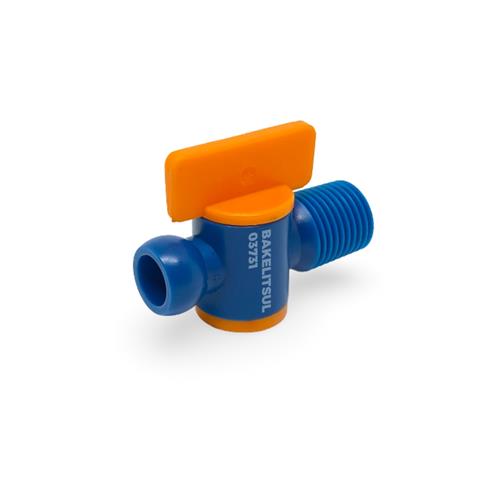

Código: 03731
LB-BICO REFRIGERACAO-PP-JPVAL1-SR-1/4-00-00-PSR-VALV ROS EXT 1/4
R$ 90,54
pc
Desenho técnico

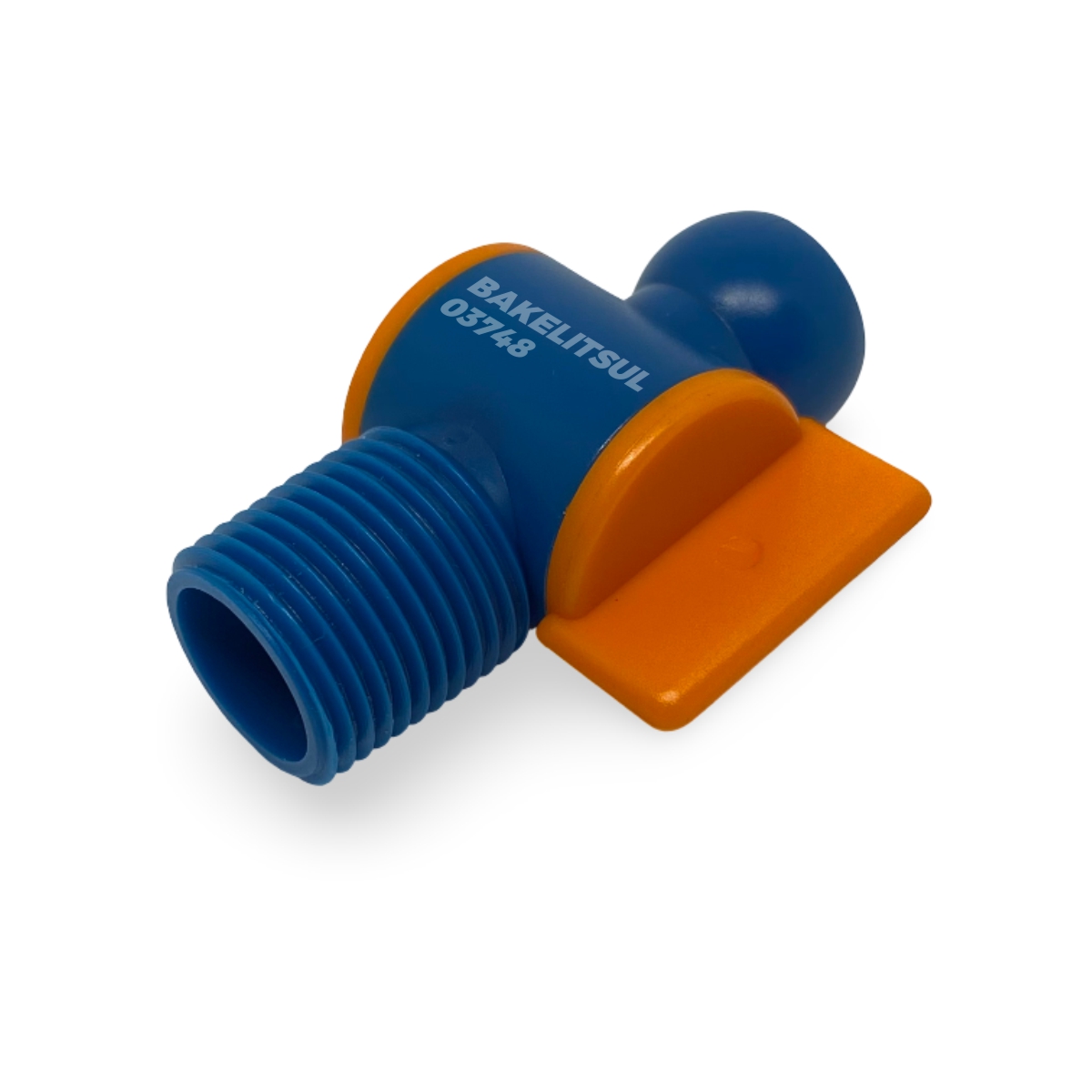

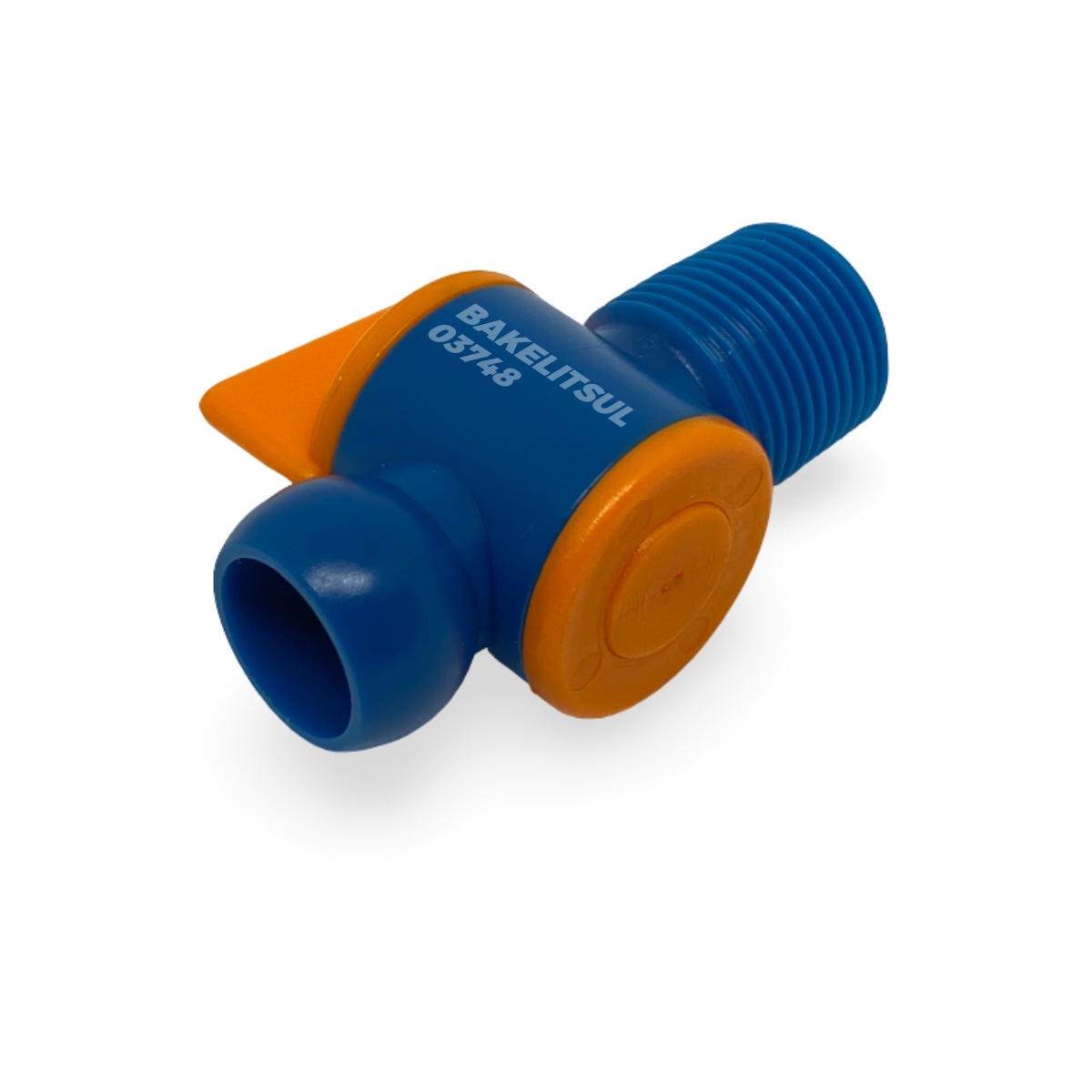

Código: 03748
LB-BICO REFRIGERACAO-PP-JPVALV2-EX-3/8-00-00-RMT-VALV ROS EXT3/8
R$ 123,15
pc
Desenho técnico

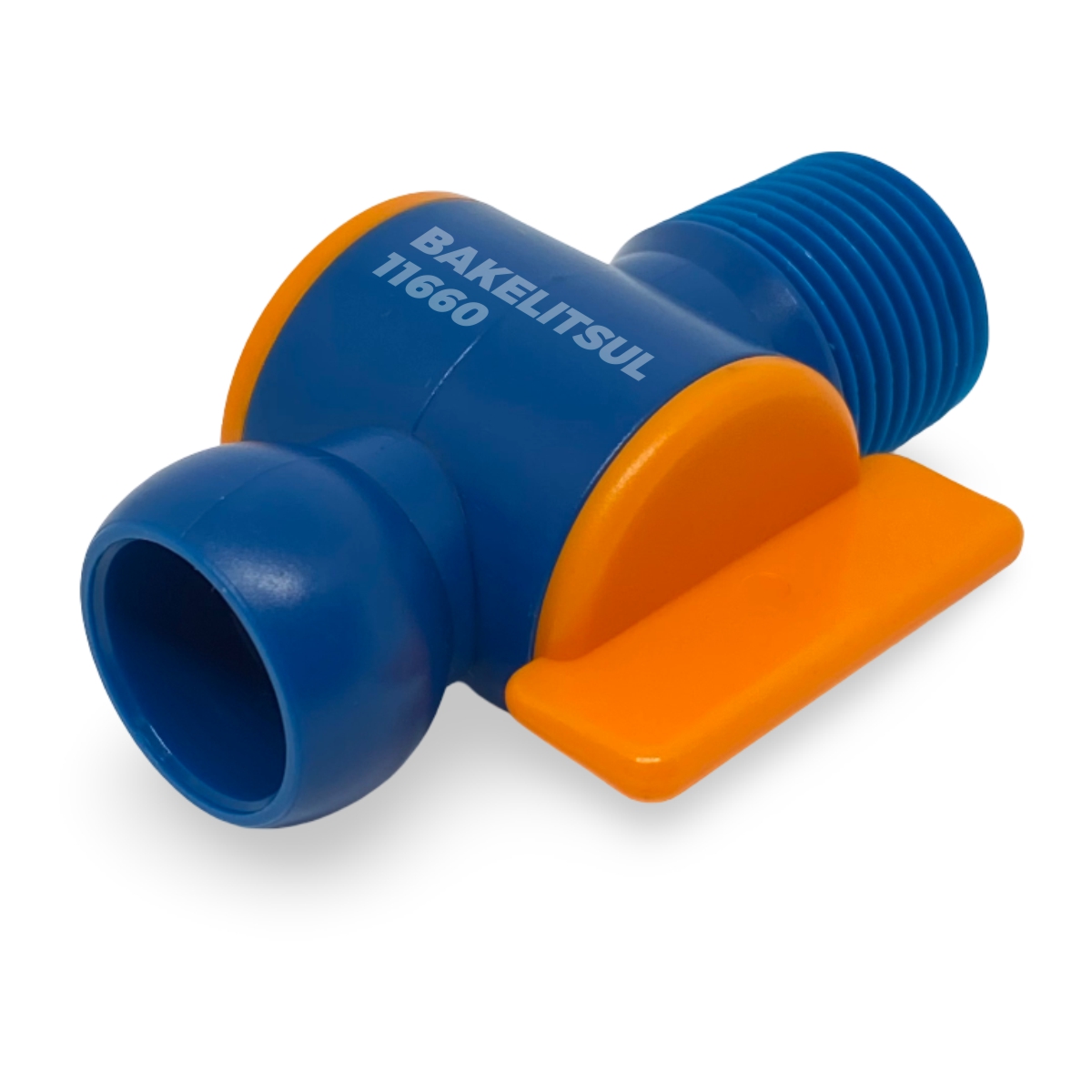

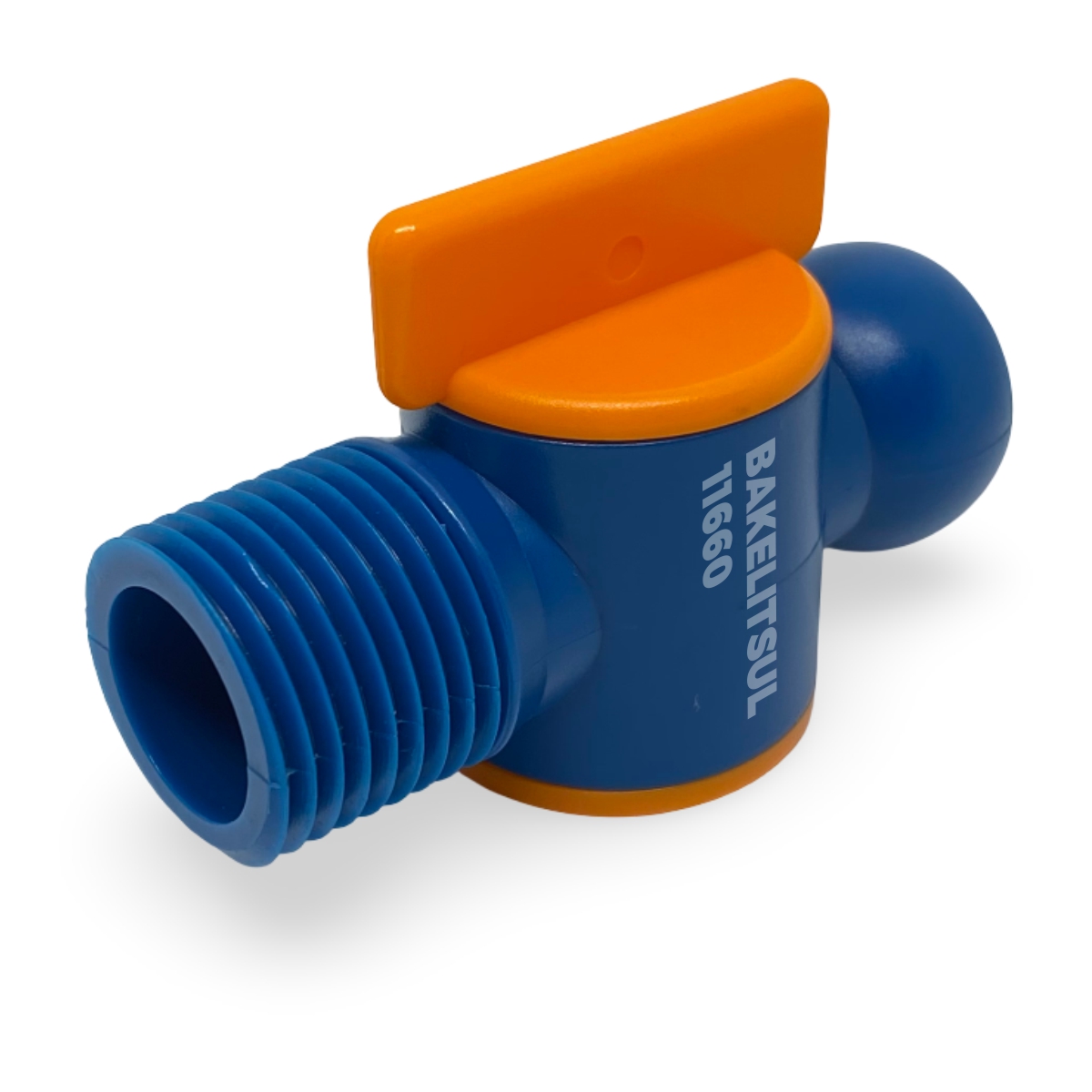

Código: 11660
LB-BICO REFRIGERACAO-PP-JPVALV3-SR-1/2-00-00-PSR-VALV ROS EXT 1/2
R$ 142,42
pc
Total: R$ 0.000,00
Sobre o produto:
Iluminação para máquinas industriais, proteções tipo sanfona contra poeira, cavacos de metal e óleo, visores de nível e bicos flexíveis para refrigeração de usinagem.
Descrição
ACABAMENTO
fabricado em tecnopolimer acetal(*) com acabamento superficial na cor
azul, laranja ou cinza.
Caracteristicas Técnicas
FIXAÇÃO
Fixação através de rosca da peça.
MATÉRIA-PRIMA
(*)A resina de acetal Delrin® preenche a lacuna entre os metais e os
plásticos comuns com uma combinação exclusiva de resistência à
fluência, força, rigidez, dureza, estabilidade dimensional, robustez,
resistência à fadiga, resistência a solventes e combustíveis, resistência à
abrasão, baixo desgaste e baixo atrito.
USO
Montado na extremidade dos elos LB-JP-EL para fazer a fixação do
conjunto na máquina, equipamento ou dispositivo de onde sairá o líquido
de refrigeração.
Adequado para uso com acetona, álcool etílico, detergentes comerciais,
gasolina, graxas, solventes laca, hidróxido de sódio, inseticidas, óleo de
freio, água, ar. Não adequado para uso com ácidos, bases fortes, hidróxido
de amônia, hipocloritos.
Monte seu conjunto conforme sua necessidade utilizando os elos
LB-JP-EL e os diversos tipos de terminais.
PRESSÃO DE TRABALHO E FLUXO
Conjunto Tipo J1= 2,0~3,0 kg/cm² - 900litros/hora
Conjunto Tipo J2= 2,0~3,0 kg/cm² - 1500litros/hora
Conjunto Tipo J3= 1,4~2,0 kg/cm² - 1700litros/hora
Ideal para trabalhar em temperaturas de até 65°C
DIFERENÇAS ENTRE OS CONJUNTOS
Conjunto Tipo J1= medida interna de passagem Ø6,35mmConjunto Tipo J2= medida interna de passagem Ø9,52mm
Conjunto Tipo J3= medida interna de passagem Ø12,7mm
MEDIDAS EXTERNAS DAS ROSCAS NPT/BSP
Ao medir a cota "R" que corresponde a rosca você encontrará as seguintes
medidas finais:
1/4"-18fios NPT= Øexterno da rosca 13,9mm
3/8"-18fios NPT=Øexterno da rosca 17,2mm
1/2"-14fios NPT = Øexterno da rosca 21,6mm
NPT= rosca cônica
